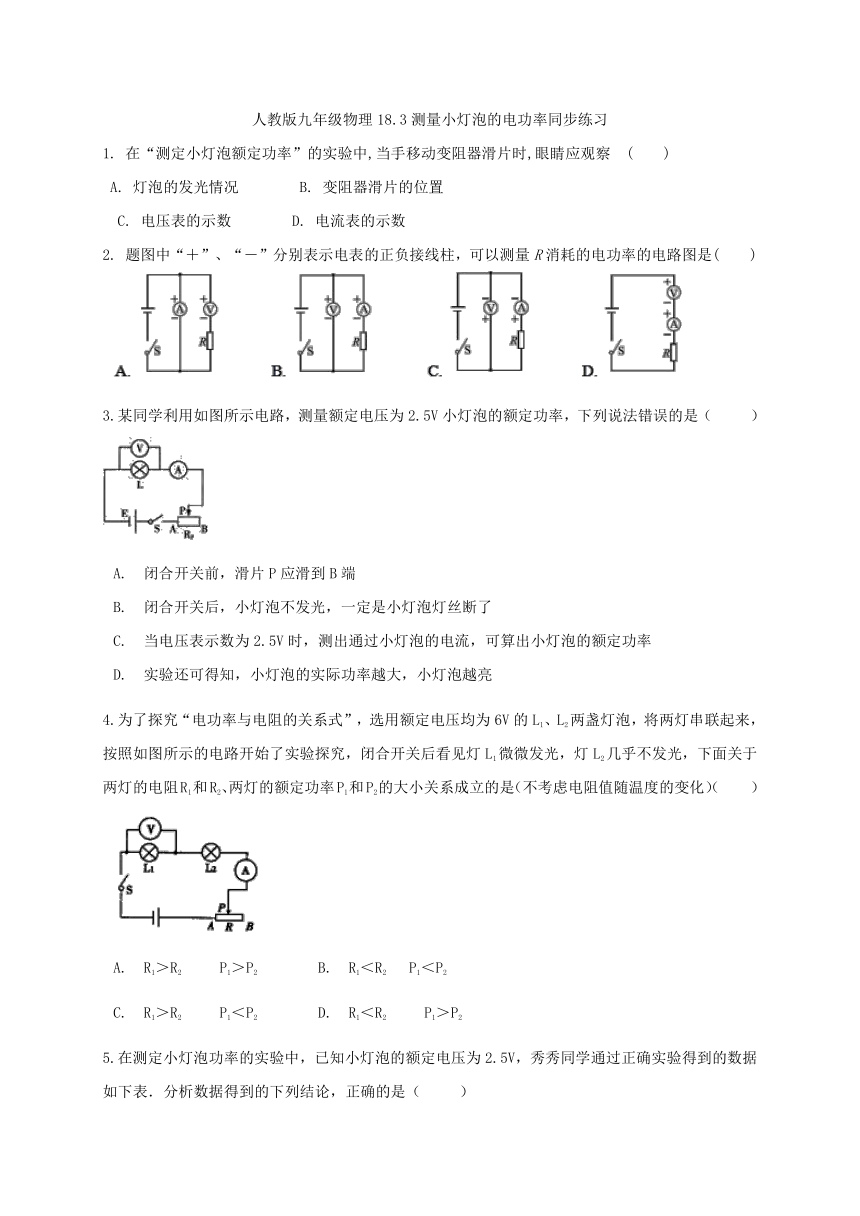

人教版九年级物理18.3测量小灯泡的电功率同步练习
1.
在“测定小灯泡额定功率”的实验中,当手移动变阻器滑片时,眼睛应观察?(　　)
A.
灯泡的发光情况????B.
变阻器滑片的位置?????????????
?C.
电压表的示数????D.
电流表的示数?????
2.
题图中“＋”、“－”分别表示电表的正负接线柱，可以测量R消耗的电功率的电路图是(　　)
3.某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（??
）
A.?闭合开关前，滑片P应滑到B端
B.?闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了
C.?当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率
D.?实验还可得知，小灯泡的实际功率越大，小灯泡越亮
4.为了探究“电功率与电阻的关系式”，选用额定电压均为6V的L1、L2两盏灯泡，将两灯串联起来，按照如图所示的电路开始了实验探究，闭合开关后看见灯L1微微发光，灯L2几乎不发光，下面关于两灯的电阻R1和R2、两灯的额定功率P1和P2的大小关系成立的是（不考虑电阻值随温度的变化）（　　）
A.?R1＞R2??
P1＞P2??
?B.?R1＜R2?
P1＜P2???
C.?R1＞R2??
P1＜P2????D.?R1＜R2??
P1＞P2
5.在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V，秀秀同学通过正确实验得到的数据如下表．分析数据得到的下列结论，正确的是（??
）
电压U/V
1.5
2
2.5
3
电流I/A
0.25
0.29
0.32
0.35
A.?灯丝的电阻随电压增大而减小??????
B.小灯泡的额定功率为0.8W
C.?小灯泡的额定功率为四次功率的平均值???????????????
D.?通过小灯泡的电流与它两端的电压成正比
6.某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（　　）
?
A.?闭合开关前，滑片P应滑到B端
B.?闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了
C.?当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率
D.?实验还可得知，小灯泡的实际功率越大，小灯泡越亮
7.小明在做“测定小灯泡电功率”的实验时，连接电路中的最后一根导线时，灯泡就发光了，而且很亮，则其实验时存在的不规范或不妥当的地方是：________________________、________________________．
8.用如图电路测定小灯泡的功率，所用电源的电压应________(填“大于”“等于”或“小于”)灯泡的额定电压．要使滑动变阻器滑片向左移动时，电流表示数变小，导线e端应连接在滑动变阻器的________接线柱上．

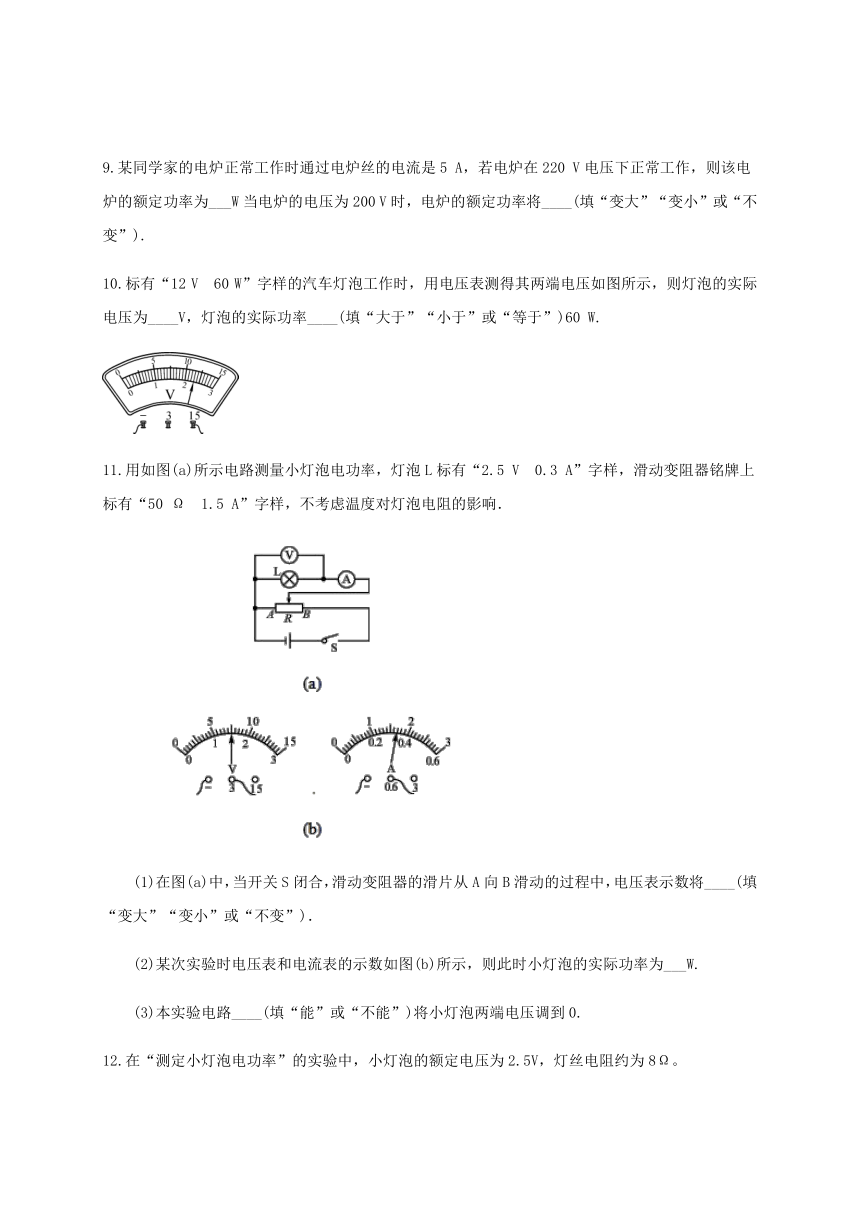

9.某同学家的电炉正常工作时通过电炉丝的电流是5
A，若电炉在220
V电压下正常工作，则该电炉的额定功率为___W当电炉的电压为200
V时，电炉的额定功率将____(填“变大”“变小”或“不变”).
10.标有“12
V　60
W”字样的汽车灯泡工作时，用电压表测得其两端电压如图所示，则灯泡的实际电压为____V，灯泡的实际功率____(填“大于”“小于”或“等于”)60
W.
11.用如图(a)所示电路测量小灯泡电功率，灯泡L标有“2.5
V　0.3
A”字样，滑动变阻器铭牌上标有“50
Ω　1.5
A”字样，不考虑温度对灯泡电阻的影响．
(1)在图(a)中，当开关S闭合，滑动变阻器的滑片从A向B滑动的过程中，电压表示数将____(填“变大”“变小”或“不变”)．
(2)某次实验时电压表和电流表的示数如图(b)所示，则此时小灯泡的实际功率为___W.
(3)本实验电路____(填“能”或“不能”)将小灯泡两端电压调到0.
12.在“测定小灯泡电功率”的实验中，小灯泡的额定电压为2.5V，灯丝电阻约为8Ω。
某同学连接的电路如左图所示，请指出其中的两处错误或不妥：
_______________________________________________________；
_______________________________________________________。
将上述错误或不妥改正后，闭合开关，如果发现灯泡发出特别耀眼的光，且此时电流表、电压表都有示数，则出现该现象的原因可能是_______________________________。
实验时，调节滑动变阻器，当电压表的示数为_________V时，灯泡正常发光，此时电流表的示数如乙图所示，读数为_________A，该灯泡的额定功率为_________W。
该实验还可以测定小灯泡的电阻，根据以上实验数据，这个小灯泡正常工作时的电阻为_________Ω。
13.小明同学在“测量小灯泡电功率”的实验中，已知电源电压是6
V，小灯泡的额定电压是3.8
V，电阻约为8
Ω.
　　
　甲　　　　　　　　　　　　乙
(1)请你用笔画线代替导线帮他将图甲中的实物图连接完整．
(2)正确连接电路，闭合开关前，滑动变阻器的滑片应该置于____(填“A”或“B”)端．
(3)小明同学调节滑动变阻器，进行了几次实验，得到部分U和I的数据如下表所示：
实验次数
1
2
3
4
5
U/
V
1.00
2.00
3.00
3.80
4.20
I/A
0.20
0.40
0.47
0.51
灯泡亮度
不亮
不亮
偏暗
正常
很亮
灯泡正常发光时，电流表的示数如图乙所示，则灯泡的额定功率为____
W.
(4)小明同学在对数据进行分析时发现：小灯泡灯丝电阻随电压的增大而____(填“增大”“减小”或“不变”)．在第1次实验中，小灯泡不亮的原因是____．
(5)当小明同学继续调节滑动变阻器测量时，把灯丝烧断了(其余元件完好)，则此时电压表示数约为___V.
(6)小明同学在实验室借了甲：“10
Ω　1.5
A”、乙：“20
Ω　1.2
A”和丙：“30
Ω　1
A”三个滑动变阻器，你认为他完成上表实验所使用的滑动变阻器是：____(填“甲”“乙”或“丙”)，理由是：____.
答案
1-6
C
B
B
C
B
B
7.连接电路时开关没有断开　滑动变阻器没有连入最大值　
8.大于　d
9.1100
不变
10.11.5
小于
11.变大
0.51
能
12.①电流表正负接线柱接反
②滑动变阻器的接线柱接错
滑动变阻器的滑片没有位于最大阻值处
2.5
0.34
0.85
7.35
13.略
B
1.9
增大
小灯泡的实际功率太小
6
丙
为完成第一次实验，滑动变阻器接入电路的电阻至少为25Ω
