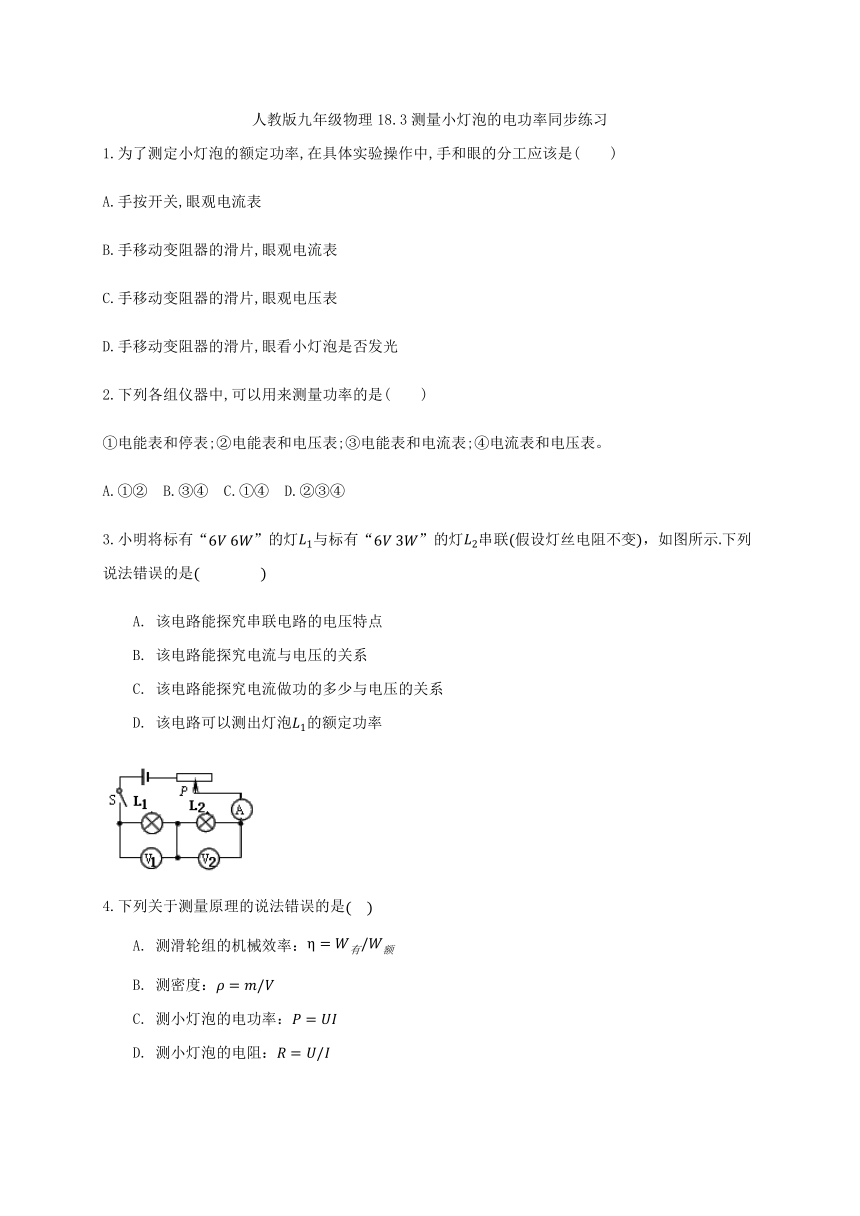

人教版九年级物理18.3测量小灯泡的电功率同步练习
1.为了测定小灯泡的额定功率,在具体实验操作中,手和眼的分工应该是(　　)　　　　　　　　　　　　
　　　　　　　　　　　　
　　　　　　　　　　　　
A.手按开关,眼观电流表
B.手移动变阻器的滑片,眼观电流表
C.手移动变阻器的滑片,眼观电压表
D.手移动变阻器的滑片,眼看小灯泡是否发光
2.下列各组仪器中,可以用来测量功率的是(　　)
①电能表和停表;②电能表和电压表;③电能表和电流表;④电流表和电压表。
A.①②
B.③④
C.①④
D.②③④
3.小明将标有“”的灯与标有“”的灯串联假设灯丝电阻不变，如图所示下列说法错误的是????
A.
该电路能探究串联电路的电压特点
B.
该电路能探究电流与电压的关系
C.
该电路能探究电流做功的多少与电压的关系
D.
该电路可以测出灯泡的额定功率
4.下列关于测量原理的说法错误的是
A.
测滑轮组的机械效率：
B.
测密度：
C.
测小灯泡的电功率：
D.
测小灯泡的电阻：

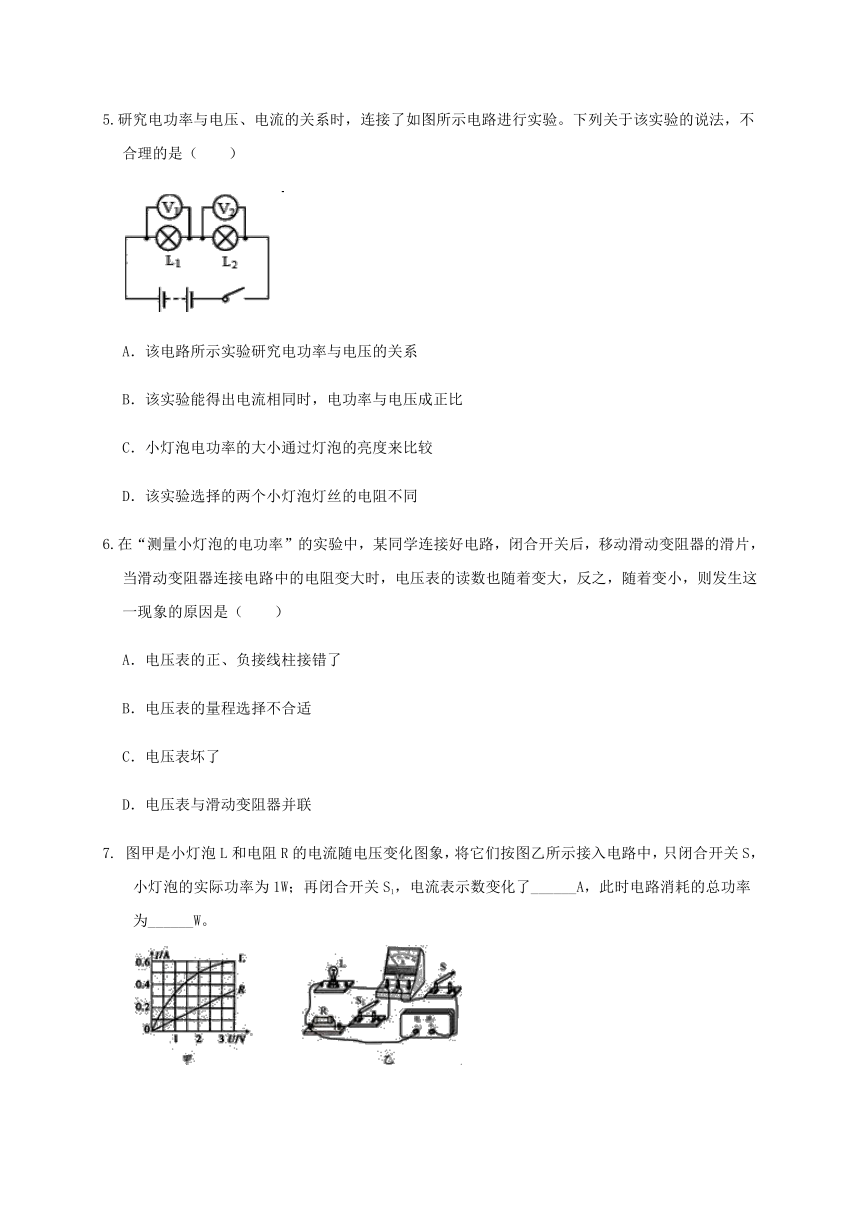

5.研究电功率与电压、电流的关系时，连接了如图所示电路进行实验。下列关于该实验的说法，不合理的是（　　）
A．该电路所示实验研究电功率与电压的关系
B．该实验能得出电流相同时，电功率与电压成正比
C．小灯泡电功率的大小通过灯泡的亮度来比较
D．该实验选择的两个小灯泡灯丝的电阻不同
6.在“测量小灯泡的电功率”的实验中，某同学连接好电路，闭合开关后，移动滑动变阻器的滑片，当滑动变阻器连接电路中的电阻变大时，电压表的读数也随着变大，反之，随着变小，则发生这一现象的原因是（　　）
A．电压表的正、负接线柱接错了
B．电压表的量程选择不合适
C．电压表坏了
D．电压表与滑动变阻器并联
7.
图甲是小灯泡L和电阻R的电流随电压变化图象，将它们按图乙所示接入电路中，只闭合开关S，小灯泡的实际功率为1W；再闭合开关S1，电流表示数变化了______A，此时电路消耗的总功率为______W。

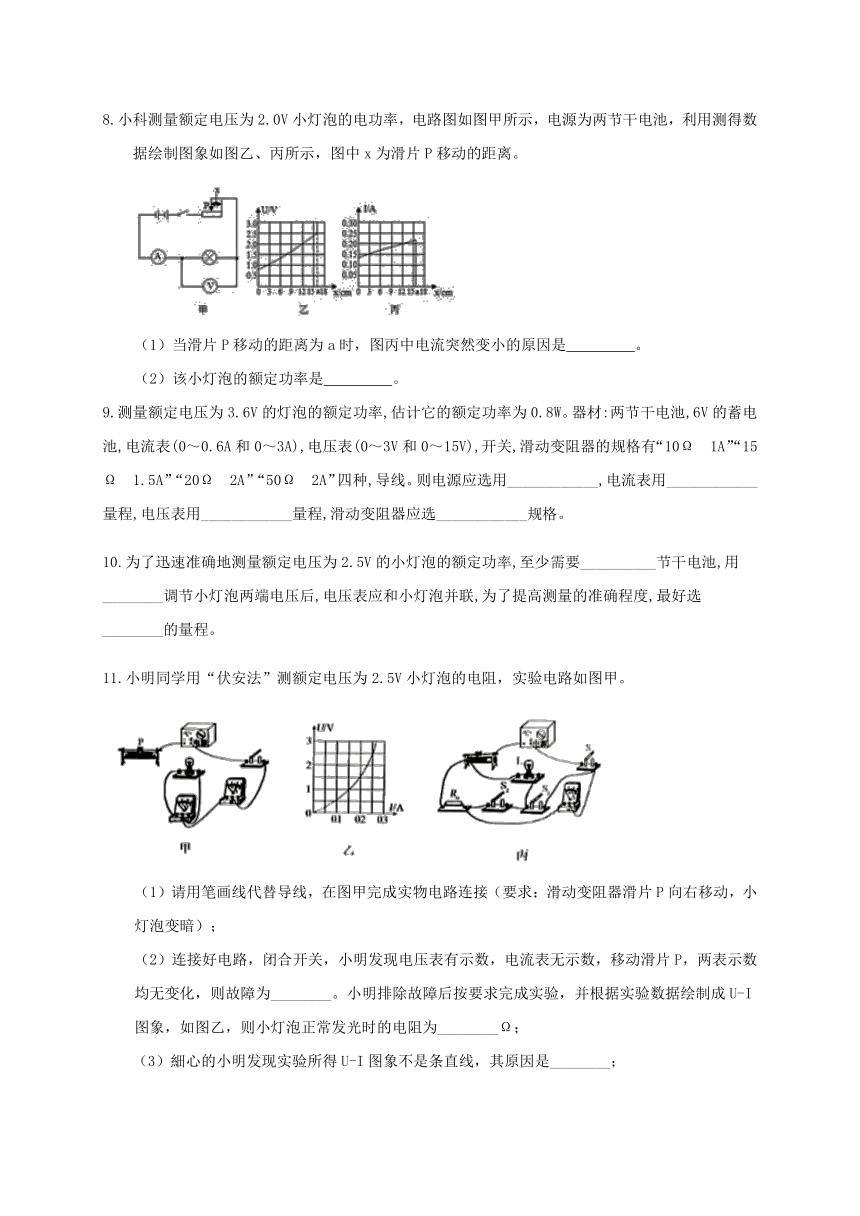

8.小科测量额定电压为2.0V小灯泡的电功率，电路图如图甲所示，电源为两节干电池，利用测得数据绘制图象如图乙、丙所示，图中x为滑片P移动的距离。
（1）当滑片P移动的距离为a时，图丙中电流突然变小的原因是　??
　。
（2）该小灯泡的额定功率是　??
　。
9.测量额定电压为3.6V的灯泡的额定功率,估计它的额定功率为0.8W。器材:两节干电池,6V的蓄电池,电流表(0～0.6A和0～3A),电压表(0～3V和0～15V),开关,滑动变阻器的规格有“10Ω　1A”“15Ω　1.5A”“20Ω　2A”“50Ω　2A”四种,导线。则电源应选用____________,电流表用____________量程,电压表用____________量程,滑动变阻器应选____________规格。
10.为了迅速准确地测量额定电压为2.5V的小灯泡的额定功率,至少需要__________节干电池,用________调节小灯泡两端电压后,电压表应和小灯泡并联,为了提高测量的准确程度,最好选________的量程。
11.小明同学用“伏安法”测额定电压为2.5V小灯泡的电阻，实验电路如图甲。
（1）请用笔画线代替导线，在图甲完成实物电路连接（要求：滑动变阻器滑片P向右移动，小灯泡变暗）；
（2）连接好电路，闭合开关，小明发现电压表有示数，电流表无示数，移动滑片P，两表示数均无变化，则故障为________。小明排除故障后按要求完成实验，并根据实验数据绘制成U-I图象，如图乙，则小灯泡正常发光时的电阻为________Ω；
（3）細心的小明发现实验所得U-I图象不是条直线，其原因是________；
（4）实验结束后，小华同学想利用此实验器材测量额定电压为3.8V小灯泡的额定功率。但此时他发现电压表损坏了，于是用一个已知阻值为R0的定值电阻，利用图丙电路，也测出了小灯泡的额定功率。请完成下列实验步骤：
①闭合开关S、S1
，
断开开关S2
，
移动滑片，使电流表示数为________；
②闭合开关S、S2
，
断开开关S1
，
保持滑片位置不变，读出电流表示数为I；
③灯泡的额定功率P额=________（用已知量和测量量表示）。
12.在“测量小灯泡电功率”的实验中，小灯泡的额定电压为3.8
V，电阻约为15
Ω，电源电压为6
V。
（1）连接电路时，开关应　　　　，图
中的电流表尚未接入电路，连接时电流表应选用0～　　　　A的量程。
（2）连好电路后，闭合开关，发现电流表、电压表的指针均反偏，原因是　　　　　（写出一种即可）。
（3）聪聪同学闭合开关，移动滑片P到某一位置时，电压表示数为2.2
V，若他想测量小灯泡的额定功率，应将图中滑片P向　　　　（选填“A”或“B”）端移动，使电压表的示数为　　　　V。
（4）聪聪移动滑片P使小灯泡正常发光，此时电流表的读数为0.25
A，小灯泡正常发光时的电阻是　　　　Ω，小灯泡的额定功率是　　　　W。
（5）如果电压表的0～15
V量程损坏，只有0～3
V量程能正常使用，要求利用原有器材测出小灯泡的额定功率。请在上面的虚线框中画出你设计的电路图。
答案
1-6
C
C
D
A
B
D
7.0.2；1.4
8.（1）灯丝断了；（2）0.4W
9.6V的蓄电池
0～0.6A
0～15V
15Ω　1.5A
10.2
滑动变阻器
0-3V
11.(1)略
(2)小灯泡断路（或小灯泡烧坏了小灯泡接触不良
小灯泡灯丝断了均可）；10
（3）灯丝电阻随温度的升高而增大（或灯丝电阻是变化的
灯丝电阻受温度影响均可）
（4）；
12.(1)断开　0.6
(2)电源正、负极接反(或电流表和电压表的正、负接线柱接反)
(3)A　3.8　(4)15.2　0.95
(5)如图所示
