人教版初中物理九年级全一册18.3测量小灯泡电功率同步练习（含答案）

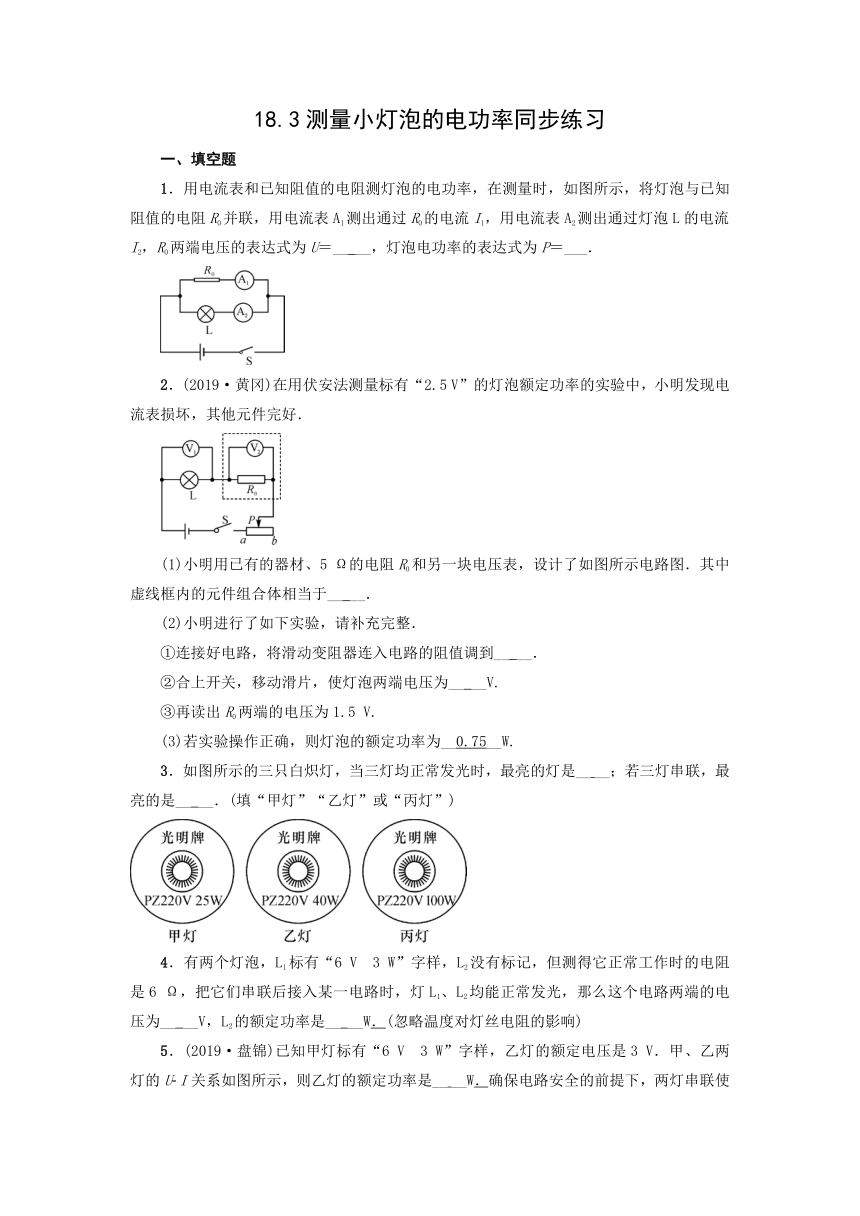

18.3测量小灯泡的电功率同步练习
一、填空题
1．用电流表和已知阻值的电阻测灯泡的电功率，在测量时，如图所示，将灯泡与已知阻值的电阻R0并联，用电流表A1测出通过R0的电流I1，用电流表A2测出通过灯泡L的电流I2，R0两端电压的表达式为U＝__
__，灯泡电功率的表达式为P＝___．
2．(2019·黄冈)在用伏安法测量标有“2.5
V”的灯泡额定功率的实验中，小明发现电流表损坏，其他元件完好．
(1)小明用已有的器材、5
Ω的电阻R0和另一块电压表，设计了如图所示电路图．其中虚线框内的元件组合体相当于__
__．
(2)小明进行了如下实验，请补充完整．
①连接好电路，将滑动变阻器连入电路的阻值调到__
__．
②合上开关，移动滑片，使灯泡两端电压为__
__V.
③再读出R0两端的电压为1.5
V.
(3)若实验操作正确，则灯泡的额定功率为__0.75__W.
3．如图所示的三只白炽灯，当三灯均正常发光时，最亮的灯是__
__；若三灯串联，最亮的是__
__．(填“甲灯”“乙灯”或“丙灯”)
4．有两个灯泡，L1标有“6
V　3
W”字样，L2没有标记，但测得它正常工作时的电阻是6
Ω，把它们串联后接入某一电路时，灯L1、L2均能正常发光，那么这个电路两端的电压为__
__V，L2的额定功率是__
__W．(忽略温度对灯丝电阻的影响)
5．(2019·盘锦)已知甲灯标有“6
V　3
W”字样，乙灯的额定电压是3
V．甲、乙两灯的U?I关系如图所示，则乙灯的额定功率是__
__W．确保电路安全的前提下，两灯串联使用，电路两端的最大电压是__
__V；两灯并联使用，电路最大电流是__
__A.
6．(2020·龙东)某电源电压为3
V，将标有“6
V　6
W”和“3
V　3
W”的甲、乙两只灯泡串联接在该电源两端，__
__灯实际功率大；若将甲、乙并联在该电源两端，两灯消耗的功率之比P甲∶P乙＝__
__.(忽略温度对灯丝电阻的影响)。
二、单项选择题
7．在“测量小灯泡的电功率”的实验中，某同学连接好电路，闭合开关后，移动滑动变阻器的滑片，当滑动变阻器连入电路中的电阻变大时，电压表的读数也随之变大，反之，随之变小，则发生这一现象的原因是(
)
A．电压表的正、负接线柱接错了
B．电压表的量程选择不合适
C．电压表坏了
D．电压表与滑动变阻器并联
8．(2020·北京)如图所示电路中，将开关S闭合，完全相同的灯L1和灯L2均发光．下列说法正确的是(
)
A．灯L1比灯L2亮
B．通过A点的电流大于通过B点的电流
C．灯L1的实际电功率比灯L2的实际电功率小
D．电路中A、B两点间的电压等于BC两点间的电压
9．(2019·临沂)如图甲所示，电路的电源电压为3
V，小灯泡的额定电压为2.5
V，图乙是小灯泡的I?U图象．闭合开关S后，下列判断正确的是(
)
A．滑动变阻器的滑片P向左滑动时，灯泡变暗
B．电流表示数为0.4
A时，灯泡的电阻是25
Ω
C．电压表示数为2.5
V时，小灯泡的功率是1.25
W
D．小灯泡正常发光时，滑动变阻器的电功率是0.25
W
10．在“测定小灯泡的额定功率”的实验中，某同学连接的电路正确，闭合开关，小灯泡发光，但无论怎样调节滑动变阻器，电压表示数都达不到小灯泡的额定电压．其原因可能是(
)
A．滑动变阻器总电阻太大
B．电压表量程太大
C．电源电压太低
D．小灯泡灯丝断了

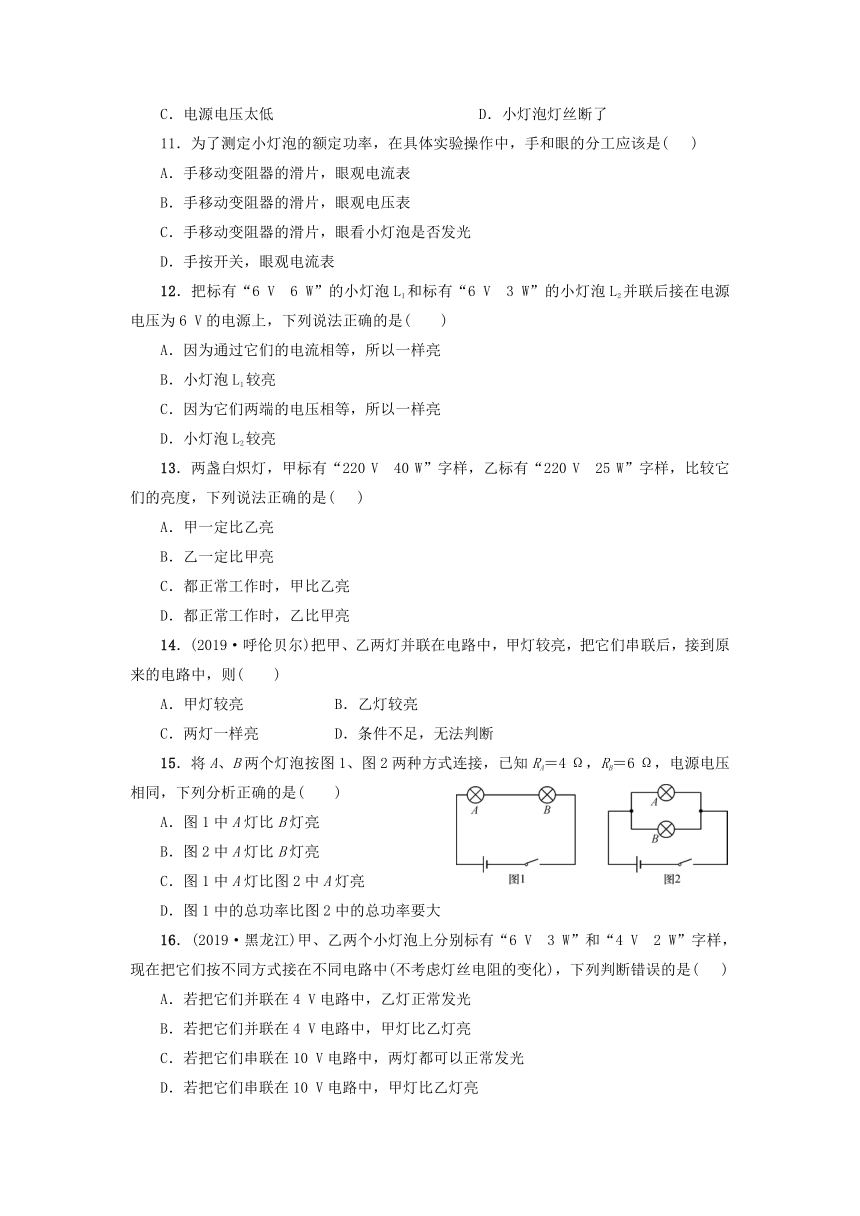

11．为了测定小灯泡的额定功率，在具体实验操作中，手和眼的分工应该是(
)
A．手移动变阻器的滑片，眼观电流表
B．手移动变阻器的滑片，眼观电压表
C．手移动变阻器的滑片，眼看小灯泡是否发光
D．手按开关，眼观电流表
12．把标有“6
V　6
W”的小灯泡L1和标有“6
V　3
W”的小灯泡L2并联后接在电源电压为6
V的电源上，下列说法正确的是(
)
A．因为通过它们的电流相等，所以一样亮
B．小灯泡L1较亮
C．因为它们两端的电压相等，所以一样亮
D．小灯泡L2较亮
13．两盏白炽灯，甲标有“220
V　40
W”字样，乙标有“220
V　25
W”字样，比较它们的亮度，下列说法正确的是(
)
A．甲一定比乙亮
B．乙一定比甲亮
C．都正常工作时，甲比乙亮
D．都正常工作时，乙比甲亮
14．(2019·呼伦贝尔)把甲、乙两灯并联在电路中，甲灯较亮，把它们串联后，接到原来的电路中，则(
)
A．甲灯较亮
B．乙灯较亮
C．两灯一样亮
D．条件不足，无法判断
15．将A、B两个灯泡按图1、图2两种方式连接，已知RA＝4
Ω，RB＝6
Ω，电源电压相同，下列分析正确的是(
)
A．图1中A灯比B灯亮
B．图2中A灯比B灯亮
C．图1中A灯比图2中A灯亮
D．图1中的总功率比图2中的总功率要大
16．(2019·黑龙江)甲、乙两个小灯泡上分别标有“6
V　3
W”和“4
V　2
W”字样，现在把它们按不同方式接在不同电路中(不考虑灯丝电阻的变化)，下列判断错误的是(
)
A．若把它们并联在4
V电路中，乙灯正常发光
B．若把它们并联在4
V电路中，甲灯比乙灯亮
C．若把它们串联在10
V电路中，两灯都可以正常发光
D．若把它们串联在10
V电路中，甲灯比乙灯亮
三、实验探究题
17.小雷想知道小灯泡的亮暗程度与哪些因素有关。于是找来额定电流均小于0.6A，额定电压为2.5V的灯L1和额定电压为3.8V的灯L2，先后接在电源电压恒为6V的电路中，按照如图1所示的电路进行探究：
（1）请用笔画线代替导线，根据图1所示电路图，将图2所示实物图连接完整。
（2）若小雷连接电路后闭合开关，灯L1几乎不发光，移动滑片P也不能改变灯的亮度。原因是他把滑动变阻器的　
　（选填“AB”或“CD”）接线柱接入了电路。
（3）小雷排除故障后，按图1所示的电路继续进行实验：闭合开关，移动滑片P，使灯L1发光，测出灯L1的相关物理量，记录和计算结果如下表：
次数
电压U/V
电流I/A
实际功率P/W
电阻R/Ω
1
1.6
0.20
0.32
8.00
2
2.0
0.22
0.44
9.09
3
2.5
0.24
0.60
10.42
小雷注意到灯L1的亮度变化是：第二次比第一次亮，第三次比第二次更亮。
结合表中数据得出的结论是小灯泡越亮，它的实际功率越　
　（选填“大”或“小”）；
（4）用L2替换L1重复上面的实验时，需要改变　
　表的量程，结果发现灯L2的亮度变化规律与灯L1相似；
（5）有同学认为“用上表中灯L1的3次电阻的平均值代表它的电阻更准确”，这种说法错误的原因是其忽略了　
　的影响。
18．要测量一个额定电压为4.5V小灯泡的电功率，小灯泡正常工作时的电阻约为
10Ω．现有器材：电源（电压恒为8V），电流表，电压表，开关、导线若干，另有两种规格的滑动变阻器
可供选择：R1（5Ω，1A）、R2（20Ω，1A）。请完成下列问题：
（1）滑动变阻器应选用　
　。
（2）选出合适的滑动变阻器后，某同学将实验器材连成如图甲所示的实验电路，闭合开关前，应将滑动变阻器的滑片P移至　
　端（选填“a”或“b”）。闭合开关后，逐渐向另一端移动滑片P，观察到的现象是　
　。
A．小灯泡变亮，电压表示数变大
B．小灯泡变亮，电流表示数变大
C．小灯泡不发光，电流表示数接近0
D．小灯泡不发光，电压表示数接近8V
（3）造成上述现象的原因是其中有一条导线连接错误，请将该条错误导线打上”ד号：并用笔画线代替导线把它改到正确的位置上。
（4）线路改正后，移动滑片P，当电压表的示数为　
　V时，小灯泡正常发光，此时电流表的示数如图乙所示，则该小灯泡的额定功率为　
　W。
19.小明同学利用电流表和电阻箱测量小灯泡的功率，设计并接了如图甲所示的实物电路。
（1）为了保护电路，闭合开关S1前，应将滑片P移到动变阻器的　　（“A”或“B”）端。
（2）闭合开关S1，将单刀双掷开关S2扳向“1”，调节滑动变阻器调节电阻箱的阻值使电流表的示数为I1，如图乙所示，I1=　　A；
（3）将开关S2扳向“2”，保待滑动变阻器的阻值不变，调节滑动变阻箱的阻值R，使电流表的示数仍为I1，此时R=5Ω；则步骤（2）中小灯泡的电阻R1=　　Ω，测量小灯泡电阻的方法是　　（选填“控制变量法”或“等效替代法”）；
（4）步骤（2）小灯泡的实际功率P1=　　W；
（5）若小灯泡的额定电流为I0=2I1，以下关于灯泡额定功率P0与实际功率P1的数值关系，你认为最有可能的是　　。
A．P0=2P1B．P0=3P1
C．P0=4P1D．P0=5P1
18.3测量小灯泡的电功率同步练习
参考答案
一、填空题
1．用电流表和已知阻值的电阻测灯泡的电功率，在测量时，如图所示，将灯泡与已知阻值的电阻R0并联，用电流表A1测出通过R0的电流I1，用电流表A2测出通过灯泡L的电流I2，R0两端电压的表达式为U＝__I1R0__，灯泡电功率的表达式为P＝__I2I1R0__．
2．(2019·黄冈)在用伏安法测量标有“2.5
V”的灯泡额定功率的实验中，小明发现电流表损坏，其他元件完好．
(1)小明用已有的器材、5
Ω的电阻R0和另一块电压表，设计了如图所示电路图．其中虚线框内的元件组合体相当于__电流表__．
(2)小明进行了如下实验，请补充完整．
①连接好电路，将滑动变阻器连入电路的阻值调到__最大__．
②合上开关，移动滑片，使灯泡两端电压为__2.5__V.
③再读出R0两端的电压为1.5
V.
(3)若实验操作正确，则灯泡的额定功率为__0.75__W.
3．如图所示的三只白炽灯，当三灯均正常发光时，最亮的灯是__丙灯__；若三灯串联，最亮的是__甲灯__．(填“甲灯”“乙灯”或“丙灯”)
4．有两个灯泡，L1标有“6
V　3
W”字样，L2没有标记，但测得它正常工作时的电阻是6
Ω，把它们串联后接入某一电路时，灯L1、L2均能正常发光，那么这个电路两端的电压为__9__V，L2的额定功率是__1.5__W．(忽略温度对灯丝电阻的影响)
5．(2019·盘锦)已知甲灯标有“6
V　3
W”字样，乙灯的额定电压是3
V．甲、乙两灯的U?I关系如图所示，则乙灯的额定功率是__1.8__W．确保电路安全的前提下，两灯串联使用，电路两端的最大电压是__8__V；两灯并联使用，电路最大电流是__0.9__A.
6．(2020·龙东)某电源电压为3
V，将标有“6
V　6
W”和“3
V　3
W”的甲、乙两只灯泡串联接在该电源两端，__甲__灯实际功率大；若将甲、乙并联在该电源两端，两灯消耗的功率之比P甲∶P乙＝__1∶2__.(忽略温度对灯丝电阻的影响)
二、单项选择题
7．在“测量小灯泡的电功率”的实验中，某同学连接好电路，闭合开关后，移动滑动变阻器的滑片，当滑动变阻器连入电路中的电阻变大时，电压表的读数也随之变大，反之，随之变小，则发生这一现象的原因是(D)
A．电压表的正、负接线柱接错了
B．电压表的量程选择不合适
C．电压表坏了
D．电压表与滑动变阻器并联
8．(2020·北京)如图所示电路中，将开关S闭合，完全相同的灯L1和灯L2均发光．下列说法正确的是(D)
A．灯L1比灯L2亮
B．通过A点的电流大于通过B点的电流
C．灯L1的实际电功率比灯L2的实际电功率小
D．电路中A、B两点间的电压等于BC两点间的电压
9．(2019·临沂)如图甲所示，电路的电源电压为3
V，小灯泡的额定电压为2.5
V，图乙是小灯泡的I?U图象．闭合开关S后，下列判断正确的是(D)
A．滑动变阻器的滑片P向左滑动时，灯泡变暗
B．电流表示数为0.4
A时，灯泡的电阻是25
Ω
C．电压表示数为2.5
V时，小灯泡的功率是1.25
W
D．小灯泡正常发光时，滑动变阻器的电功率是0.25
W
10．在“测定小灯泡的额定功率”的实验中，某同学连接的电路正确，闭合开关，小灯泡发光，但无论怎样调节滑动变阻器，电压表示数都达不到小灯泡的额定电压．其原因可能是(C)
A．滑动变阻器总电阻太大
B．电压表量程太大
C．电源电压太低
D．小灯泡灯丝断了
11．为了测定小灯泡的额定功率，在具体实验操作中，手和眼的分工应该是(B)
A．手移动变阻器的滑片，眼观电流表
B．手移动变阻器的滑片，眼观电压表
C．手移动变阻器的滑片，眼看小灯泡是否发光
D．手按开关，眼观电流表
12．把标有“6
V　6
W”的小灯泡L1和标有“6
V　3
W”的小灯泡L2并联后接在电源电压为6
V的电源上，下列说法正确的是(B)
A．因为通过它们的电流相等，所以一样亮
B．小灯泡L1较亮
C．因为它们两端的电压相等，所以一样亮
D．小灯泡L2较亮
13．两盏白炽灯，甲标有“220
V　40
W”字样，乙标有“220
V　25
W”字样，比较它们的亮度，下列说法正确的是(C)
A．甲一定比乙亮
B．乙一定比甲亮
C．都正常工作时，甲比乙亮
D．都正常工作时，乙比甲亮
14．(2019·呼伦贝尔)把甲、乙两灯并联在电路中，甲灯较亮，把它们串联后，接到原来的电路中，则(B)
A．甲灯较亮
B．乙灯较亮
C．两灯一样亮
D．条件不足，无法判断
15．将A、B两个灯泡按图1、图2两种方式连接，已知RA＝4
Ω，RB＝6
Ω，电源电压相同，下列分析正确的是(B)
A．图1中A灯比B灯亮
B．图2中A灯比B灯亮
C．图1中A灯比图2中A灯亮
D．图1中的总功率比图2中的总功率要大
16．(2019·黑龙江)甲、乙两个小灯泡上分别标有“6
V　3
W”和“4
V　2
W”字样，现在把它们按不同方式接在不同电路中(不考虑灯丝电阻的变化)，下列判断错误的是(B)
A．若把它们并联在4
V电路中，乙灯正常发光
B．若把它们并联在4
V电路中，甲灯比乙灯亮
C．若把它们串联在10
V电路中，两灯都可以正常发光
D．若把它们串联在10
V电路中，甲灯比乙灯亮
三、实验探究题
17.小雷想知道小灯泡的亮暗程度与哪些因素有关。于是找来额定电流均小于0.6A，额定电压为2.5V的灯L1和额定电压为3.8V的灯L2，先后接在电源电压恒为6V的电路中，按照如图1所示的电路进行探究：
（1）请用笔画线代替导线，根据图1所示电路图，将图2所示实物图连接完整。
（2）若小雷连接电路后闭合开关，灯L1几乎不发光，移动滑片P也不能改变灯的亮度。原因是他把滑动变阻器的　
　（选填“AB”或“CD”）接线柱接入了电路。
（3）小雷排除故障后，按图1所示的电路继续进行实验：闭合开关，移动滑片P，使灯L1发光，测出灯L1的相关物理量，记录和计算结果如下表：
次数
电压U/V
电流I/A
实际功率P/W
电阻R/Ω
1
1.6
0.20
0.32
8.00
2
2.0
0.22
0.44
9.09
3
2.5
0.24
0.60
10.42
小雷注意到灯L1的亮度变化是：第二次比第一次亮，第三次比第二次更亮。
结合表中数据得出的结论是小灯泡越亮，它的实际功率越　
　（选填“大”或“小”）；
（4）用L2替换L1重复上面的实验时，需要改变　
　表的量程，结果发现灯L2的亮度变化规律与灯L1相似；
（5）有同学认为“用上表中灯L1的3次电阻的平均值代表它的电阻更准确”，这种说法错误的原因是其忽略了　
　的影响。
【答案】（1）见下图；（2）AB；（3）大；（4）电压；（5）灯丝的电阻随温度升高而增大。
18．要测量一个额定电压为4.5V小灯泡的电功率，小灯泡正常工作时的电阻约为
10Ω．现有器材：电源（电压恒为8V），电流表，电压表，开关、导线若干，另有两种规格的滑动变阻器
可供选择：R1（5Ω，1A）、R2（20Ω，1A）。请完成下列问题：
（1）滑动变阻器应选用　
　。
（2）选出合适的滑动变阻器后，某同学将实验器材连成如图甲所示的实验电路，闭合开关前，应将滑动变阻器的滑片P移至　
　端（选填“a”或“b”）。闭合开关后，逐渐向另一端移动滑片P，观察到的现象是　
　。
A．小灯泡变亮，电压表示数变大
B．小灯泡变亮，电流表示数变大
C．小灯泡不发光，电流表示数接近0
D．小灯泡不发光，电压表示数接近8V
（3）造成上述现象的原因是其中有一条导线连接错误，请将该条错误导线打上”ד号：并用笔画线代替导线把它改到正确的位置上。
（4）线路改正后，移动滑片P，当电压表的示数为　
　V时，小灯泡正常发光，此时电流表的示数如图乙所示，则该小灯泡的额定功率为　
　W。
【答案】（1）R2；（2）a；C、D；（3）如解析所示；（4）4.5；1.8。
19.小明同学利用电流表和电阻箱测量小灯泡的功率，设计并接了如图甲所示的实物电路。
（1）为了保护电路，闭合开关S1前，应将滑片P移到动变阻器的　　（“A”或“B”）端。
（2）闭合开关S1，将单刀双掷开关S2扳向“1”，调节滑动变阻器调节电阻箱的阻值使电流表的示数为I1，如图乙所示，I1=　　A；
（3）将开关S2扳向“2”，保待滑动变阻器的阻值不变，调节滑动变阻箱的阻值R，使电流表的示数仍为I1，此时R=5Ω；则步骤（2）中小灯泡的电阻R1=　　Ω，测量小灯泡电阻的方法是　　（选填“控制变量法”或“等效替代法”）；
（4）步骤（2）小灯泡的实际功率P1=　　W；
（5）若小灯泡的额定电流为I0=2I1，以下关于灯泡额定功率P0与实际功率P1的数值关系，你认为最有可能的是　　。
A．P0=2P1B．P0=3P1
C．P0=4P1D．P0=5P1
【答案】（1）B；（2）0.2；（3）5；等效替代法；（4）0.2；（5）D
