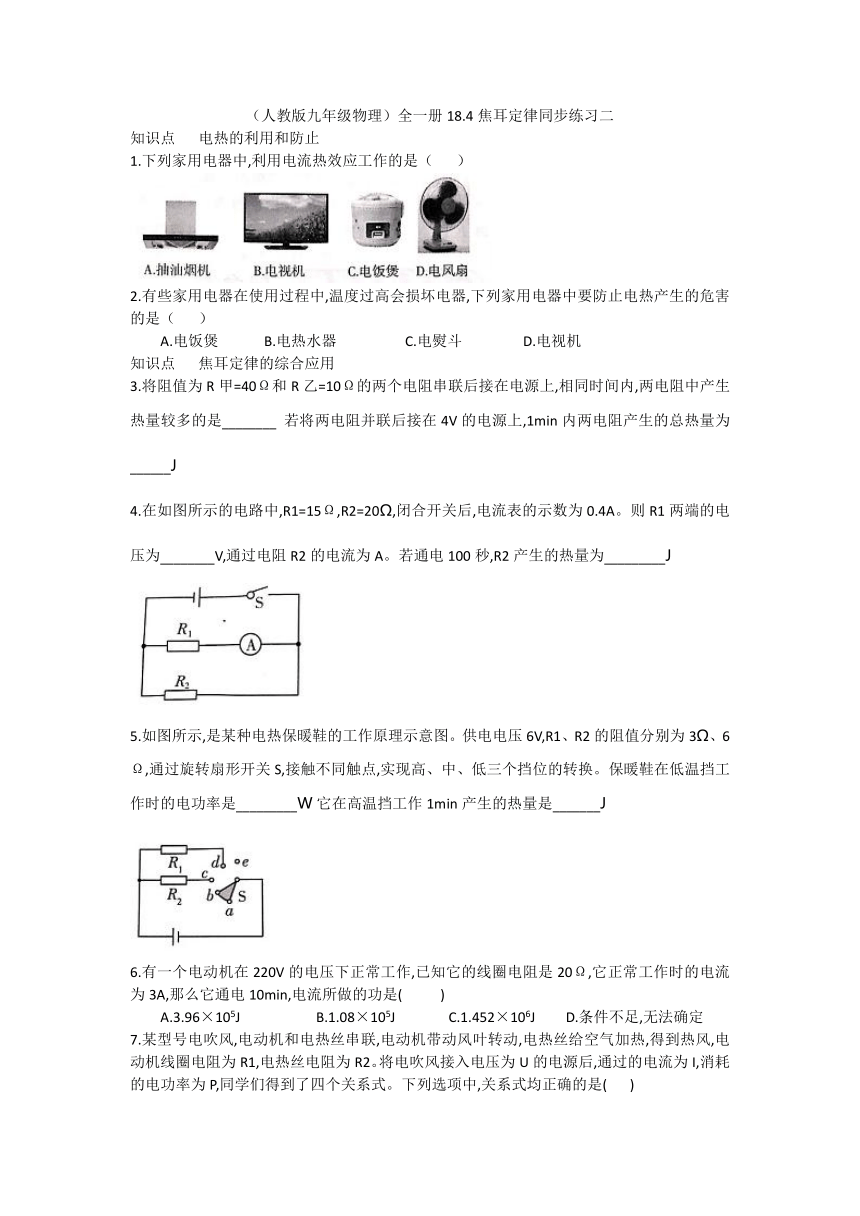

(人教版九年级物理)全一册18.4焦耳定律同步练习二
知识点
电热的利用和防止
1.下列家用电器中,利用电流热效应工作的是(

2.有些家用电器在使用过程中,温度过高会损坏电器,下列家用电器中要防止电热产生的危害的是(

A.电饭煲
B.电热水器
C.电熨斗
D.电视机
知识点
焦耳定律的综合应用
3.将阻值为R甲=40Ω和R乙=10Ω的两个电阻串联后接在电源上,相同时间内,两电阻中产生热量较多的是________
若将两电阻并联后接在4V的电源上,1min内两电阻产生的总热量为______J
4.在如图所示的电路中,R1=15Ω,R2=20Ω,闭合开关后,电流表的示数为0.4A。则R1两端的电压为________V,通过电阻R2的电流为A。若通电100秒,R2产生的热量为_________J
5.如图所示,是某种电热保暖鞋的工作原理示意图。供电电压6V,R1、R2的阻值分别为3Ω、6Ω,通过旋转扇形开关S,接触不同触点,实现高、中、低三个挡位的转换。保暖鞋在低温挡工作时的电功率是_________W它在高温挡工作1min产生的热量是_______J
6.有一个电动机在220V的电压下正常工作,已知它的线圈电阻是20Ω,它正常工作时的电流为3A,那么它通电10min,电流所做的功是(
)
A.3.96×105J
B.1.08×105J
C.1.452×106J
D.条件不足,无法确定
7.某型号电吹风,电动机和电热丝串联,电动机带动风叶转动,电热丝给空气加热,得到热风,电动机线圈电阻为R1,电热丝电阻为R2。将电吹风接入电压为U的电源后,通过的电流为I,消耗的电功率为P,同学们得到了四个关系式。下列选项中,关系式均正确的是(
)

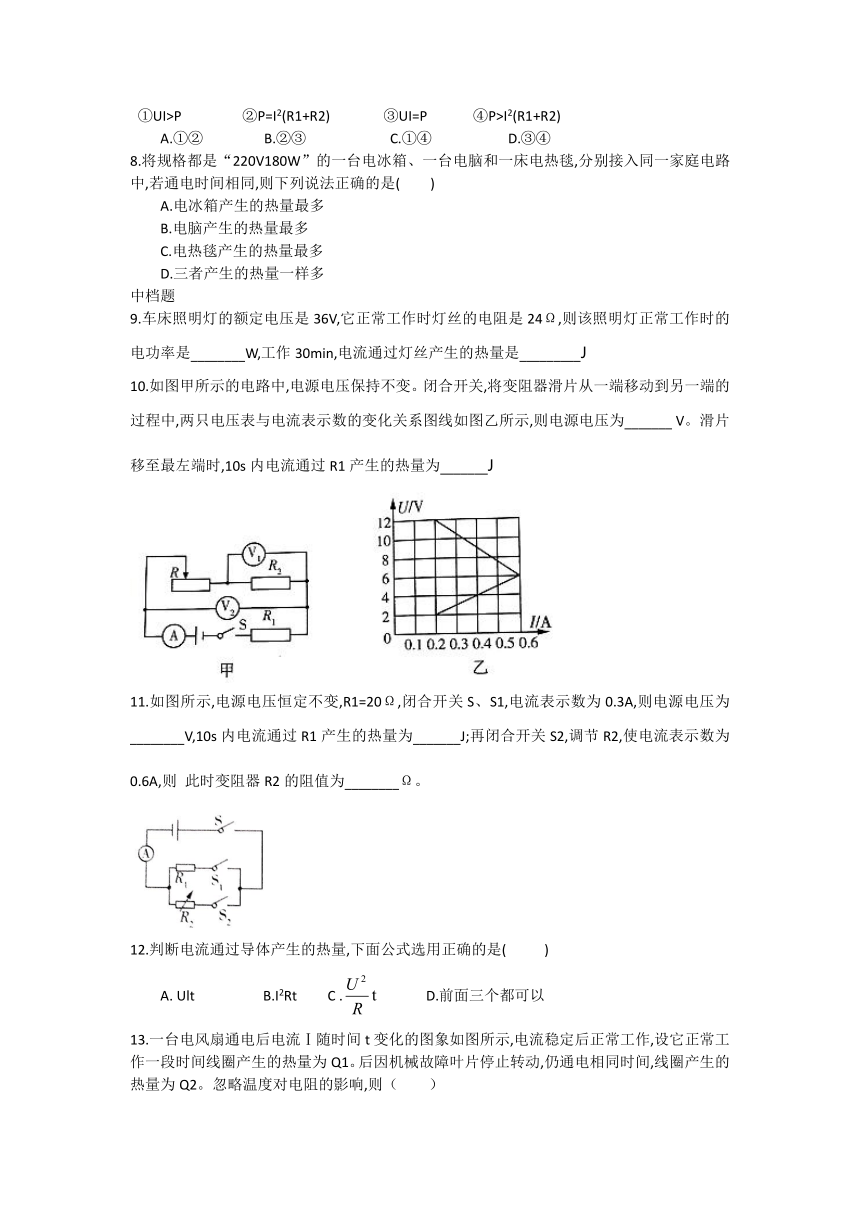

①UI>P
②P=I2(R1+R2)
③UI=P
④P>I2(R1+R2)
A.①②
B.②③
C.①④
D.③④
8.将规格都是“220V180W”的一台电冰箱、一台电脑和一床电热毯,分别接入同一家庭电路中,若通电时间相同,则下列说法正确的是(
)
A.电冰箱产生的热量最多
B.电脑产生的热量最多
C.电热毯产生的热量最多
D.三者产生的热量一样多
中档题
9.车床照明灯的额定电压是36V,它正常工作时灯丝的电阻是24Ω,则该照明灯正常工作时的电功率是________W,工作30min,电流通过灯丝产生的热量是_________J
10.如图甲所示的电路中,电源电压保持不变。闭合开关,将变阻器滑片从一端移动到另一端的过程中,两只电压表与电流表示数的变化关系图线如图乙所示,则电源电压为_______
V。滑片移至最左端时,10s内电流通过R1产生的热量为_______J
11.如图所示,电源电压恒定不变,R1=20Ω,闭合开关S、S1,电流表示数为0.3A,则电源电压为________V,10s内电流通过R1产生的热量为_______J;再闭合开关S2,调节R2,使电流表示数为0.6A,则
此时变阻器R2的阻值为________Ω。
12.判断电流通过导体产生的热量,下面公式选用正确的是(
)
A.
Ult
B.I2Rt
C
.
D.前面三个都可以
13.一台电风扇通电后电流Ⅰ随时间t变化的图象如图所示,电流稳定后正常工作,设它正常工作一段时间线圈产生的热量为Q1。后因机械故障叶片停止转动,仍通电相同时间,线圈产生的热量为Q2。忽略温度对电阻的影响,则(

A.Q1
=Q
2
B.
Q1>Q
2
C
.Q1D.条件不足,无法比较Q1和Q2的大小
14.下表及下图是某电热饮水机说明书的一些数据和电路原理图,该电热饮水机有加热和保温两种工作状态(由机内的温控开关S0控制)。求:
(1)当开关S闭合,开关S。断开时,饮水机的功
率是多大?
(2)保温电阻R2的阻值是多少?
(3)若正常工作时,该电热器加热的效率为70%,将满热水箱的水从20℃加热到95℃需要多长时间?[c水=4.2×103J/(kg·℃)]
综合题
15.如图所示,电源电压为9V且保持不变,小灯泡L标有“6V3W”字样,滑动变阻器R1标有“20Ω2A”字样,定值电阻R2=10Ω。
(1)只闭合开关S1,调节滑动变阻器的滑片P,使小灯泡恰好正常发光,求此时电流表的示数和滑动变阻器接入电路的电阻值。
(2)把滑动变阻器的滑片P移至b端,只闭合开关S2、S3,求R1两端的电压和10s内电流通过定值电阻R2产生的热量。
答案
C
D
R甲
120
6
0.3
180
6
1080
A
D
C
54
9.72×104
15
6
6
18
20
B
C
50W
968Ω
900S

81J
