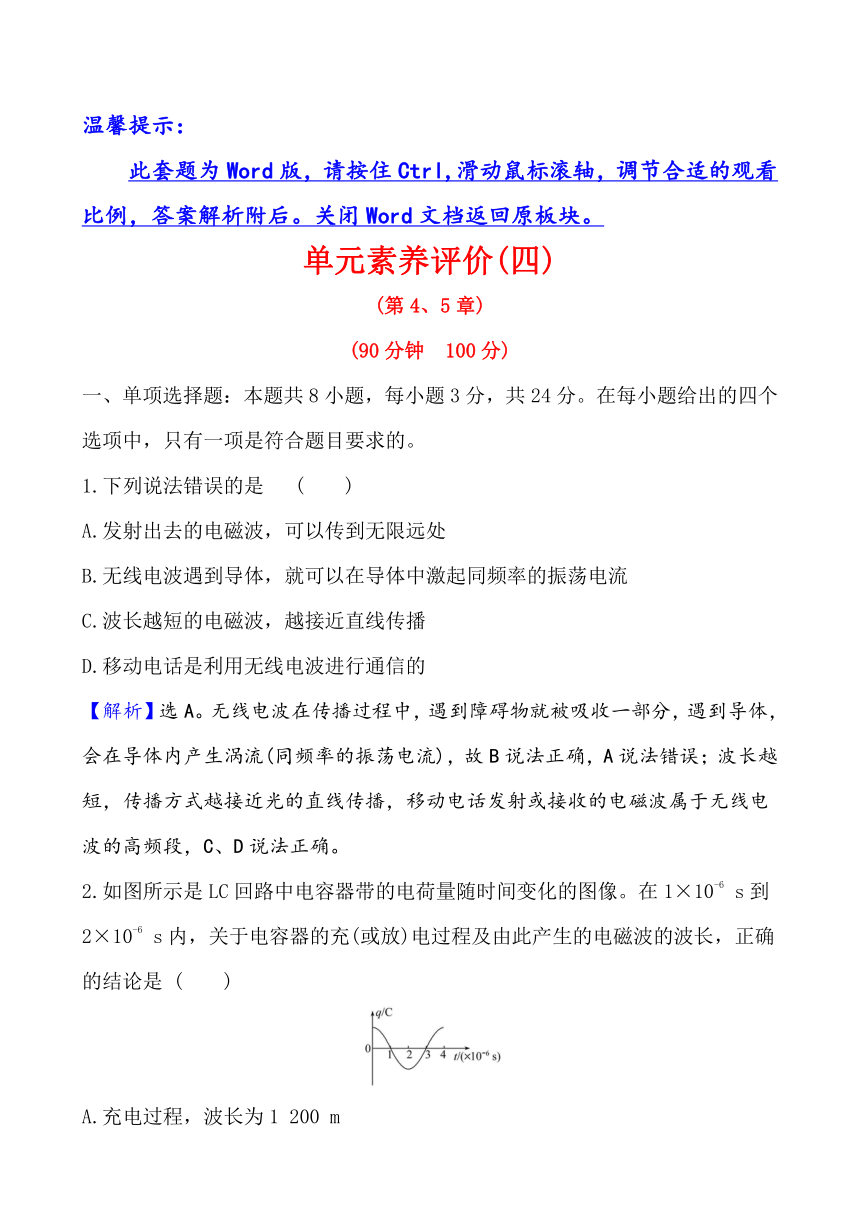

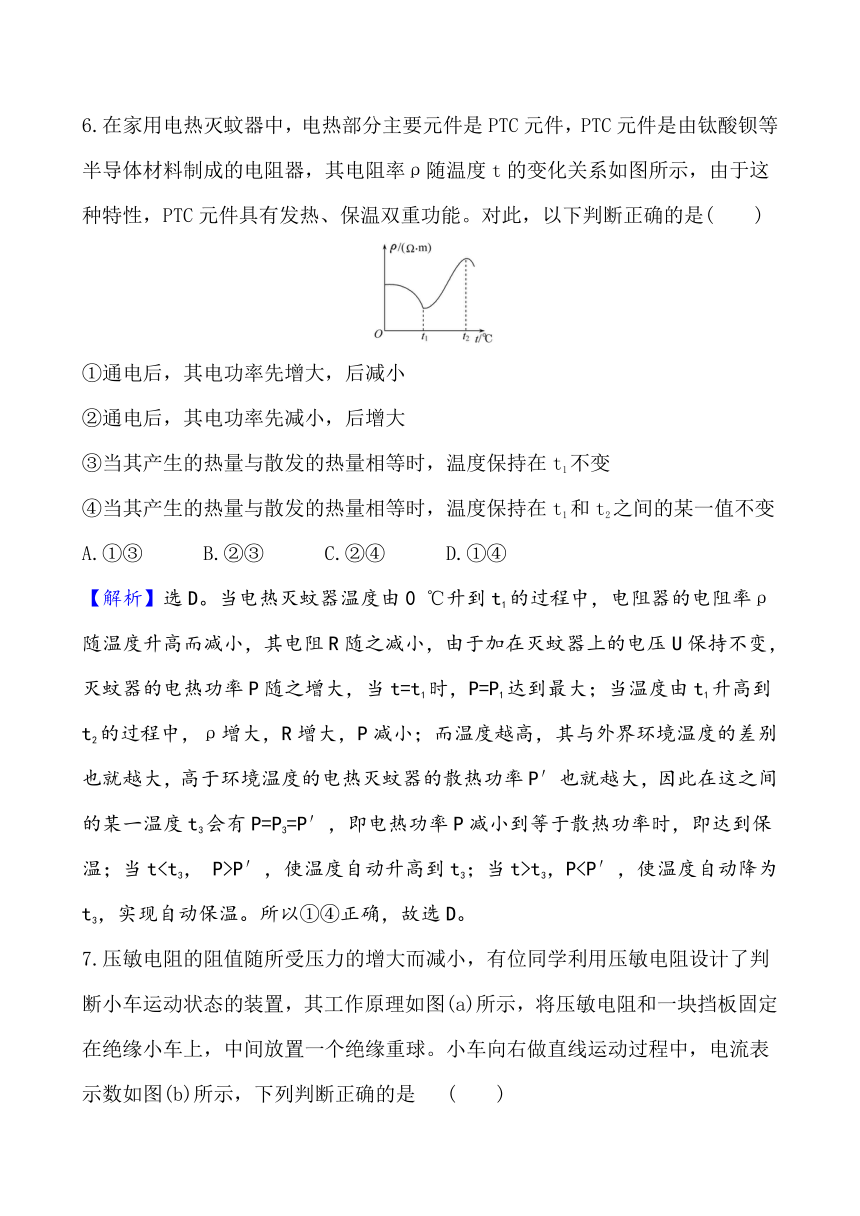

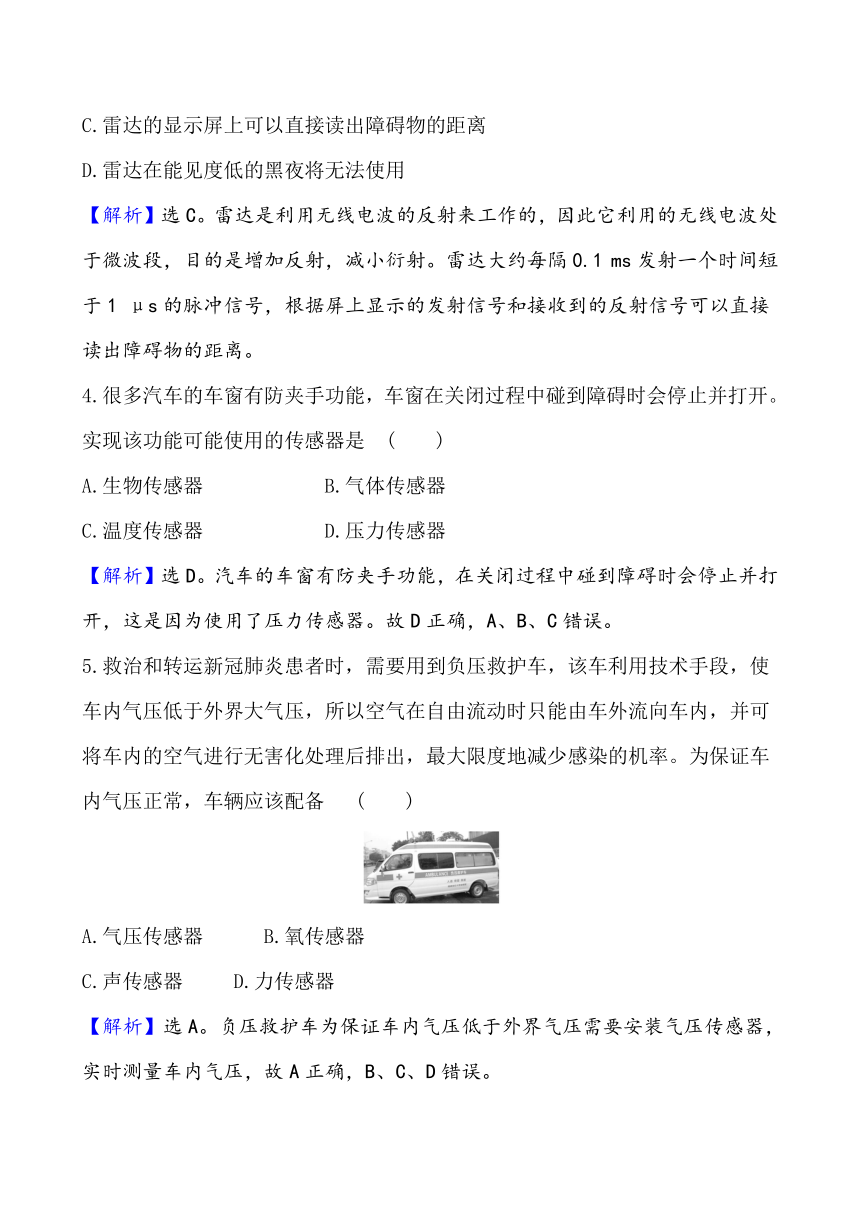

7.压敏电阻的阻值随所受压力的增大而减小,有位同学利用压敏电阻设计了判断小车运动状态的装置,其工作原理如图(a)所示,将压敏电阻和一块挡板固定在绝缘小车上,中间放置一个绝缘重球。小车向右做直线运动过程中,电流表示数如图(b)所示,下列判断正确的是 ( )
A.从t1到t2时间内,小车做匀加速直线运动
B.从t2到t3时间内,小车做变加速直线运动
C.从t1到t2时间内,小车做变加速直线运动
D.从t2到t3时间内,小车做匀速直线运动
【解析】选C。在t1~t2内,I变大,阻值变小,压力变大,小车做变加速运动,故A错误,C正确;在t2~t3内,I不变,压力恒定,小车做匀加速直线运动,故B、D错误。
8.某种角速度计,其结构如图所示。当整个装置绕轴OO′转动时,元件A相对于转轴发生位移并通过滑动变阻器输出电压,电压传感器(传感器内阻无限大)接收相应的电压信号。已知A的质量为m,弹簧的劲度系数为k、自然长度为l,电源的电动势为E、内阻不计。滑动变阻器总长也为l,电阻分布均匀 ,装置静止时滑片P在变阻器的最左端B端,当系统以角速度ω转动时,则 ( )
A.电路中电流随角速度的增大而增大
B.电路中电流随角速度的增大而减小
C.弹簧的伸长量为x=
D.输出电压U与ω的函数式为U=
【解析】选D。系统在水平面内以角速度ω转动时,无论角速度增大还是减小,BC的总电阻不变,根据闭合电路欧姆定律得知,电路中的电流保持不变,故A、B错误;设系统在水平面内以角速度ω转动时,弹簧伸长的长度为x,则对元件A,根据牛顿第二定律得kx=mω2(l+x),又输出电压U=E=E,联立两式得x=,U=,故C错误,D正确。
二、多项选择题:本题共4小题,每小题4分,共16分。在每小题给出的四个选项中,有多项符合题目要求。全部选对的得4分,选对但不全的得2分,有选错的得0分。
9.演示位移传感器如图甲所示,其工作原理如图乙所示,物体M在导轨上平移时,带动滑动变阻器的金属滑杆P,通过电压表显示的数据来反映物体位移的大小x。假设电压表是理想电压表,则下列说法正确的是 ( )
A.物体M运动时,电路中的电流不会发生变化
B.物体M运动时,电压表的示数会发生变化
C.物体M不动时,电路中没有电流
D.物体M不动时,电压表没有示数
【解析】选A、B。电压表不分流,故滑杆移动不会改变电路的总电阻,也就不会改变电路中的总电流,故A正确,电压表测量滑杆P与左侧电阻之间的电压,故电压表示数随物体M的移动而变化,故B正确,C、D错误。
10.电子电路中常用到一种称为“干簧管”的元件(如图所示),它的结构很简单,只是玻璃管内封入的两个软磁性材料制成的簧片。当磁体靠近干簧管时,两个簧片被磁化而接通,所以干簧管能起到开关的作用,操纵开关的是磁场这只看不见的“手”。关于干簧管,下列说法正确的是 ( )
A.干簧管接入电路中的作用相当于电阻
B.干簧管是根据热胀冷缩的原理制成的
C.两个软磁性材料制成的簧片接通的原因是被磁化后相互吸引
D.干簧管接入电路中的作用相当于开关
【解析】选C、D。当磁体靠近干簧管时,两个簧片被磁化相互吸引而接通,故选项B错误,选项C正确;当磁体远离干簧管时,软磁性材料制成的簧片失去磁性,所以两簧片又分开,因此干簧管在电路中的作用相当于开关,选项A错误,选项D正确。
11.下列关于电磁场和电磁波的叙述中,正确的是 ( )
A.麦克斯韦第一次用实验证实了电磁波的存在
B.电磁波跟机械波都存在反射、折射、干涉、衍射现象
C.变化的电场一定能产生磁场
D.周期性变化的电场一定能形成电磁场
【解析】选B、C、D。麦克斯韦预言了电磁波的存在,而赫兹第一次用实验证实了电磁波的存在,故A错误;电磁波跟机械波都存在反射、折射、干涉、衍射现象,故B正确;由电磁波理论可知,变化的电场一定能产生磁场,故C正确;只有变化的电场才能产生磁场,从而形成电磁场,故D正确。
12.关于调制器的作用,下列说法正确的是 ( )
A.调制器的作用是把低频信号加载到高频信号上去
B.调制器的作用可以是把低频信号的信息加载到高频信号的振幅上去
C.调制器的作用可以是把低频信号的信息加载到高频信号的频率上去
D.调制器的作用是将低频信号变成高频信号,再放大后直接发射出去
【解析】选A、B、C。调制器的作用是把低频信号加载到高频振荡信号上去,如果高频信号的振幅随低频信号的变化而变化,则是调幅;如果高频信号的频率随低频信号的变化而变化,则是调频。由于低频信号不利于直接从天线发射,所以需要将低频信号加载到高频信号上去,A、B、C三项正确,D项错误。
【补偿训练】
(多选)下列对电磁波的发射技术中调制的理解正确的是 ( )
A.使发射的信号振幅随高频振荡信号而改变叫调幅
B.使高频振荡信号振幅随发射的信号而改变叫调幅
C.使发射的信号频率随高频振荡信号而改变叫调频
D.使高频振荡信号的频率随发射的信号而改变叫调频
【解析】选B、D。在无线电波的发射中,需要把低频信号搭载到高频载波上,调制有两种方式:一种是使高频载波的振幅随信号而改变,这种调制方式称为调幅;一种是使高频载波的频率随信号而改变,这种调制方式称为调频,故B、D正确。
三、实验题:本题共2小题,共14分。
13.(6分)(2018·全国卷Ⅰ)
某实验小组利用如图甲所示的电路探究在25 ~80 ℃范围内某热敏电阻的温度特性。所用器材有:置于温控室(图中虚线区域)中的热敏电阻RT,其标称值(25 ℃时的阻值)为900.0 Ω;电源E(6 V,内阻可忽略);电压表(量程150 mV);定值电阻R0(阻值20.0 Ω),滑动变阻器R1(最大阻值为1 000 Ω);电阻箱R2(阻值范围0~999.9 Ω);单刀开关S1,单刀双掷开关S2。
实验时,先按图甲连接好电路,再将温控室的温度t升至80.0 ℃。将S2与1端接通,闭合S1,调节R1的滑片位置,使电压表读数为某一值U0;保持R1的滑片位置不变,将R2置于最大值,将S2与2端接通,调节R2,使电压表读数仍为U0;断开S1,记下此时R2的读数。逐步降低温控室的温度t,得到相应温度下R2的阻值,直至温度降到25.0 ℃。实验得到的R2-t数据见下表。
t/℃ 25.0 30.0 40.0 50.0 60.0 70.0 80.0
R2/Ω 900.0 680.0 500.0 390.0 320.0 270.0 240.0
回答下列问题:
(1)在闭合S1前,图甲中R1的滑片应移动到_________ (填“a”或“b”)端。?
(2)在图乙的坐标纸上补齐数据表中所给数据点,并作出R2-t曲线。
(3)由图乙可得到RT在25 ~80 ℃范围内的温度特性。当t=44.0 ℃时,可得RT=_________Ω。?
(4)将RT握于手心,手心温度下R2的相应读数如图丙所示,该读数为_________Ω,则手心温度为_________℃。?
【解题指南】(1)根据实验原理图以及实验安全性要求可明确滑片对应的位置;
(2)根据描点法可得出对应的图像如图所示;
(3)根据作出的图像进行分析,由图可找出对应的电阻值;
(4)根据电阻箱的读数方法可明确对应的电阻值,再根据图像确定对应的温度。
本题考查电学中描绘图像和应用图像的能力,只需要明确图像的基本性质即可正确解答。
【解析】(1)为了保护测量电路,在闭合S1前,图甲中R1的滑片应移动到b端。
(2)在图乙的坐标纸上补齐数据表中所给数据点,做出R2-t曲线如图所示。
(3)由作出的R2-t曲线可知,当t=44.0 ℃时,可得RT=450 Ω。
(4)根据图丙所示读数为6×100 Ω+2×10 Ω+1×0 Ω+0.1×0 Ω=620.0 Ω,由作出的R2-t曲线可知,当RT=620.0 Ω时,可得t=33.0 ℃。
答案: (1)b (2)图见解析 (3)450
(4)620.0 33.0
【补偿训练】
如图甲为某磁敏电阻在室温下的特性曲线,其中RB表示有磁场时磁敏电阻的阻值,R0表示无磁场时磁敏电阻的阻值。为测量某磁场的磁感应强度B,需先测量磁敏电阻处于该磁场中的阻值。
(1)某同学首先测量待测磁场中磁敏电阻的阻值,利用下面提供的器材,请将图乙中的导线补充完整。
提供的器材如下:
A.磁敏电阻(无磁场时阻值R0=140 Ω)
B.滑动变阻器R(全电阻约20 Ω)
C.电流表A(量程2.5 mA,内阻RA=100 Ω)
D.电压表V(量程3 V,内阻约3 kΩ)
E.直流电源E(电动势3 V,内阻不计)
F.开关S,导线若干
(2)正确接线后,测量数据如表中所示,请利用表中数据在图丙中描点作图。
1 2 3 4 5 6
U/V 0.00 0.45 0.91 1.50 1.79 2.71
I/mA 0.00 0.30 0.60 1.00 1.20 1.80
(3)根据U-I图像尽可能准确地求出磁敏电阻的阻值RB=_________ Ω,结合图甲可知待测磁场的磁感应强度B=_________T。 ?
【解析】(1)由于滑动变阻器的最大阻值小于待测电阻的阻值,因此滑动变阻器应采用分压式接法,由于电流表的内阻已知,为了减小实验误差,电流表应采用内接法。如图1所示:
(2)将表格中的实验数据描绘在图像中,并用直线连接,使尽可能多的点落在直线上或均匀分布在直线两侧。
(3)U-I图像中,图像的斜率大小为磁敏电阻的阻值和电流表内阻之和,则RB= Ω-100 Ω=1.4×103 Ω,则=10,待测磁场的磁感应强度B=1.2 T。
答案:(1)见解析图1 (2)见解析图2
(3)1.4×103 1.2
14.(8分)某同学通过实验制作一个简易的温控装置,实验原理电路图如图甲所示,继电器与热敏电阻Rt、滑动变阻器R串联接在电源E两端,当继电器的电流超过15 mA时,衔铁被吸合,加热器停止加热,实现温控。继电器的电阻约为20 Ω,热敏电阻的阻值Rt与温度t的关系如表所示。
t/℃ 30.0 40.0 50.0 60.0 70.0 80.0
Rt/Ω 199.5 145.4 108.1 81.8 62.9 49.1
(1)提供的实验器材有:电源E1(3 V,内阻不计)、电源E2(6 V,内阻不计)、滑动变阻器R1(0~200 Ω)、滑动变阻器R2(0~500 Ω)、热敏电阻Rt、继电器、电阻箱(0~999.9 Ω)、开关S、导线若干。
为使该装置实现对30~80 ℃之间任一温度的控制,电源E应选用_________(选填“E1”或“E2”),滑动变阻器R应选用_________(选填“R1”或“R2”)。?
(2)实验发现电路不工作。某同学为排查电路故障,用多用电表测量各接点间的电压,则应将如图乙所示的选择开关旋至_________(选填“A”“B”“C”或“D”)。?
(3)合上开关S,用调节好的多用电表进行排查,在图甲中,若只有b、c间断路,则应发现表笔接入a、b时指针_________(选填“偏转”或“不偏转”),接入a、c时指针_________(选填“偏转”或“不偏转”)。?
(4)排除故障后,欲使衔铁在热敏电阻为50 ℃时被吸合,下列操作步骤正确顺序是_________。(填写各步骤前的序号)?
①将热敏电阻接入电路
②观察到继电器的衔铁被吸合
③断开开关,将电阻箱从电路中移除
④合上开关,调节滑动变阻器的阻值
⑤断开开关,用电阻箱替换热敏电阻,将阻值调至108.1 Ω
【解析】(1)要想控制30 ℃时的情况,此时热敏电阻的阻值约为200 Ω,需要的最小电动势E=0.015×(200+20)V=3.3 V;因为还要考虑滑动变阻器的阻值,因此3 V的电源电动势太小,应选择6 V的电源E2;要想控制80 ℃时的情况,电路中最小电阻Rmin==400 Ω,滑动变阻器接入电阻R滑=400 Ω-49.1 Ω-20 Ω=330.9 Ω,故应选择滑动变阻器R2。(2)要想测量电压,应将旋钮旋至直流电压挡位上,因电动势为6 V,故应选择10 V量程,故旋至C点。(3)若只有b、c间断路,则应发现表笔接入a、b时电表与电源不连接,因此指针不偏转;而接入a、c时,电表与电源直接连接,故指针发生偏转。(4)要使50 ℃时衔铁被吸合,由表格数据可以知道,电阻为108.1 Ω;应先用电阻箱替换热敏电阻,将阻值调至108.1 Ω;再合上开关,调节滑动变阻器的阻值,直到观察到继电器的衔铁被吸合;此时再断开开关将电阻箱取下,接入热敏电阻即可实现实验目的;故步骤为⑤④②③①。
答案:(1)E2 R2 (2)C (3)不偏转 偏转
(4)⑤④②③①
四、计算题:本题共4小题,共46分。要有必要的文字说明和解题步骤,有数值计算的要注明单位。
15.(8分)车载MP3可以把MP3中储存的音乐,以无线发射方式发射到车载调频立体声收音设备中,车主只需将汽车收音机的频率设定为车载MP3的频率,或让收音机搜索到该频率即可进行播放。若其设置频率为87.5 MHz,试求:
(1)所发射的无线电波的波速是多少?
(2)所发射的无线电波的波长是多少?
【解析】(1)电磁波在空气中的传播速度大约是
c=3.0×108 m/s (4分)
(2)f=87.5 MHz=8.75×107 Hz,λ= =3.43 m。 (4分)
答案:(1)3.0×108 m/s (2)3.43 m
16.(8分)如图所示为某雷达的荧光屏,屏上标尺的最小刻度对应的时间为2×10-4 s,雷达天线朝东方时,屏上的波形如图甲;雷达天线朝西方时,屏上的波形如图乙。问:雷达在何方发现了目标?目标与雷达相距多远?
【解析】当天线朝东方时,显示屏上只有发射信号而无反射信号,天线朝西方时,显示屏上既有发射信号也有反射信号,因此目标在西方。 (2分)
由题图可知t=2×10-3 s(2分)
而2x=ct,x=ct=×3×108×2×10-3 m=300 km (4分)
答案:西方 300 km
17.(14分)如图所示,线圈L的自感系数为25 mH,电阻为零,电容器C的电容为40 μF,灯泡D的规格是“4 V 2 W”,开关S闭合后,灯泡正常发光,S断开后,LC中产生振荡电流。若从S断开开始计时,求:
(1)当t=×10-3 s时,电容器的右极板带何种电荷;
(2)当t′=π×10-3 s时,LC回路中的电流。
【解题指南】(1)根据T=2π,即可求解振荡周期;再结合电容器的充电、放电时间与周期关系,即可求解。
(2)根据电容器的充电、放电时间与周期关系,结合欧姆定律即可求出。
【解析】(1)根据T=2π,可求得周期为:
T=2π s=2π×10-3 s。 (4分)
由图可知,当电路中的电流稳定时,电容器两端的电压等于0,所以在电流稳定后断开S,由于电容器与电感线圈串联组成振荡回路,所以电容器开始充电。
由于:t=×10-3 s=,可知t时刻恰好充电完毕。
由于开始时流过线圈的电流的方向向右,所以S断开后电容器C的右端先充入正电荷,即在t=×10-3 s时,电容器的右极板带正电荷。 (4分)
(2)由于t′=π×10-3 s为,此时刻振荡回路中的电流与开始时的电流大小相等,方向相反。
开始时的电流:I== A=0.5 A(6分)
答案:(1)正电荷 (2)0.5 A
18.(16分)有一种测量压力的电子秤,其原理如图甲所示。E是内阻不计、电动势为6 V的电源。R0是一个阻值为400 Ω的限流电阻。G是由理想电流表改装成的指针式测力显示器。R是压敏电阻,其阻值可随压力大小变化而改变,其关系如表所示。C是一个用来保护显示器的电容器。秤台的重力忽略不计。
压力F/N 0 50 100 150 200 250 300 ……
电阻R/Ω 300 280 260 240 220 200 180 ……
(1)在图乙所示坐标系中画出电阻R随压力F变化的图线,并归纳出电阻R随压力F变化的函数关系式。
(2)写出压力与电流的关系式,说明该测力显示器的刻度是否均匀。
(3)若电容器的耐压值为5 V,该电子秤的量程是多少牛顿?
【解析】(1)把压力大小作为横坐标,把电阻大小作为纵坐标,在坐标系中描点连线即可得压敏电阻R的阻值随压力F的大小变化的图像,如图:
(2分)
根据R的阻值随压力F的大小变化的图像可知压敏电阻R的阻值与压力F成一次函数关系,
设它们的关系式为R=KF+b,
把F=50,R=280和F=100,R=260代入得:
280=50K+b (1分)
260=100K+b (1分)
解得K=-0.4,b=300
所以它们的关系式为R=300-0.4F (2分)
(2)根据欧姆定律得 I= (2分)
把R=300-0.4F,U=6 V,R0=400 Ω代入上式
化简得:F=1750- (2分)
所以压力和电流不成一次函数关系,故该测力显示器的刻度是不均匀的。
(3)从上式可知,压力增大时,压敏电阻阻值减小,当限流电阻两端的电压为5 V时,压敏电阻两端的电压为:
U1=U-U0=6 V-5 V=1 V (2分)
根据串联电路特点可得== (2分)
得R=80 Ω
把R=80代入R=300-0.4F
即80=-0.4F+300
解得F=550 N。 (2分)
答案:(1)见解析图 R=300-0.4F
(2) F=1750- 该测力显示器的刻度不均匀
(3)550 N
