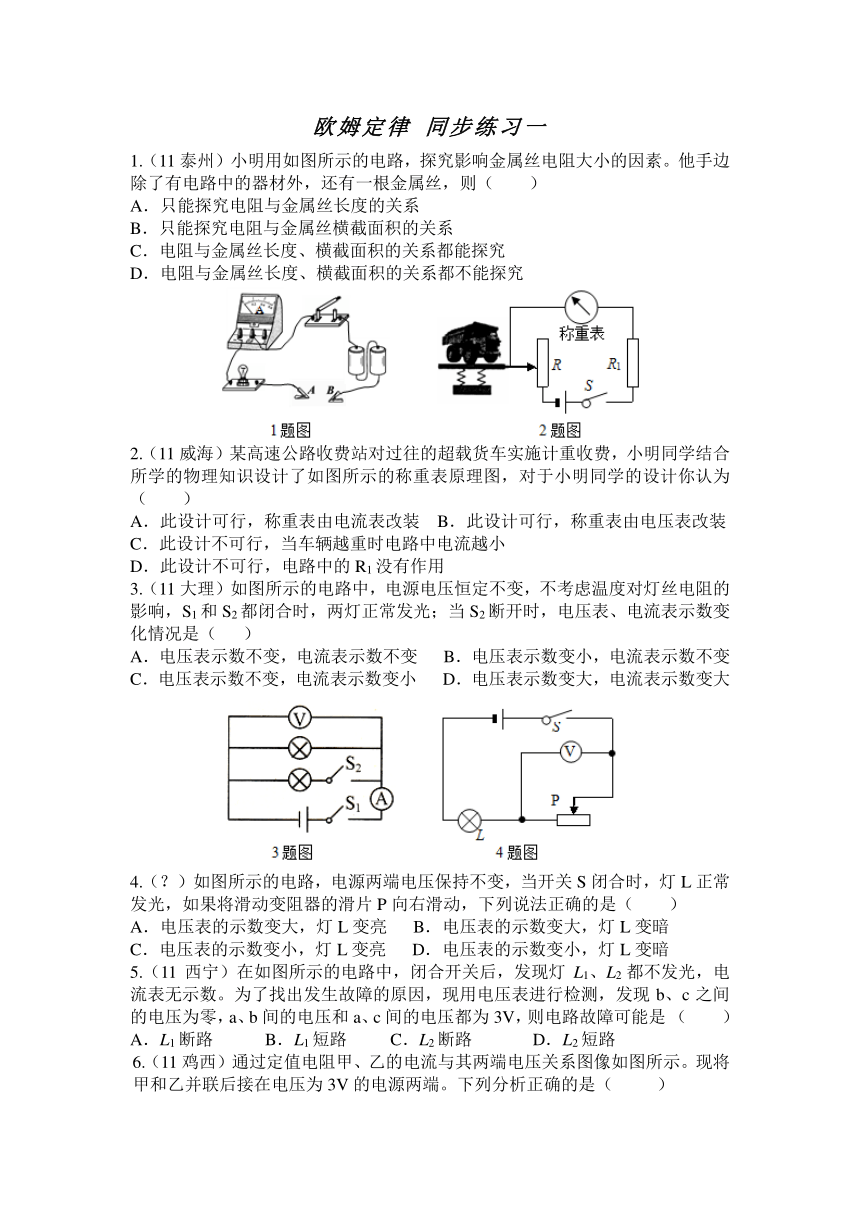

欧姆定律 同步练习一
1.（11泰州）小明用如图所示的电路，探究影响金属丝电阻大小的因素。他手边除了有电路中的器材外，还有一根金属丝，则（ ）
A．只能探究电阻与金属丝长度的关系
B．只能探究电阻与金属丝横截面积的关系
C．电阻与金属丝长度、横截面积的关系都能探究
D．电阻与金属丝长度、横截面积的关系都不能探究
2.（11威海）某高速公路收费站对过往的超载货车实施计重收费，小明同学结合所学的物理知识设计了如图所示的称重表原理图，对于小明同学的设计你认为（ ）
A．此设计可行，称重表由电流表改装 B．此设计可行，称重表由电压表改装
C．此设计不可行，当车辆越重时电路中电流越小
D．此设计不可行，电路中的R1没有作用
3.（11大理）如图所示的电路中，电源电压恒定不变，不考虑温度对灯丝电阻的影响，S1和S2都闭合时，两灯正常发光；当S2断开时，电压表、电流表示数变化情况是（ ）
A．电压表示数不变，电流表示数不变 B．电压表示数变小，电流表示数不变
C．电压表示数不变，电流表示数变小 D．电压表示数变大，电流表示数变大
4.（？）如图所示的电路，电源两端电压保持不变，当开关S闭合时，灯L正常发光，如果将滑动变阻器的滑片P向右滑动，下列说法正确的是（ ）
A．电压表的示数变大，灯L变亮 B．电压表的示数变大，灯L变暗
C．电压表的示数变小，灯L变亮 D．电压表的示数变小，灯L变暗
5.（11西宁）在如图所示的电路中，闭合开关后，发现灯L1、L2都不发光，电流表无示数。为了找出发生故障的原因，现用电压表进行检测，发现b、c之间的电压为零，a、b间的电压和a、c间的电压都为3V，则电路故障可能是 （ ）
A．L1断路 B．L1短路 C．L2断路 D．L2短路

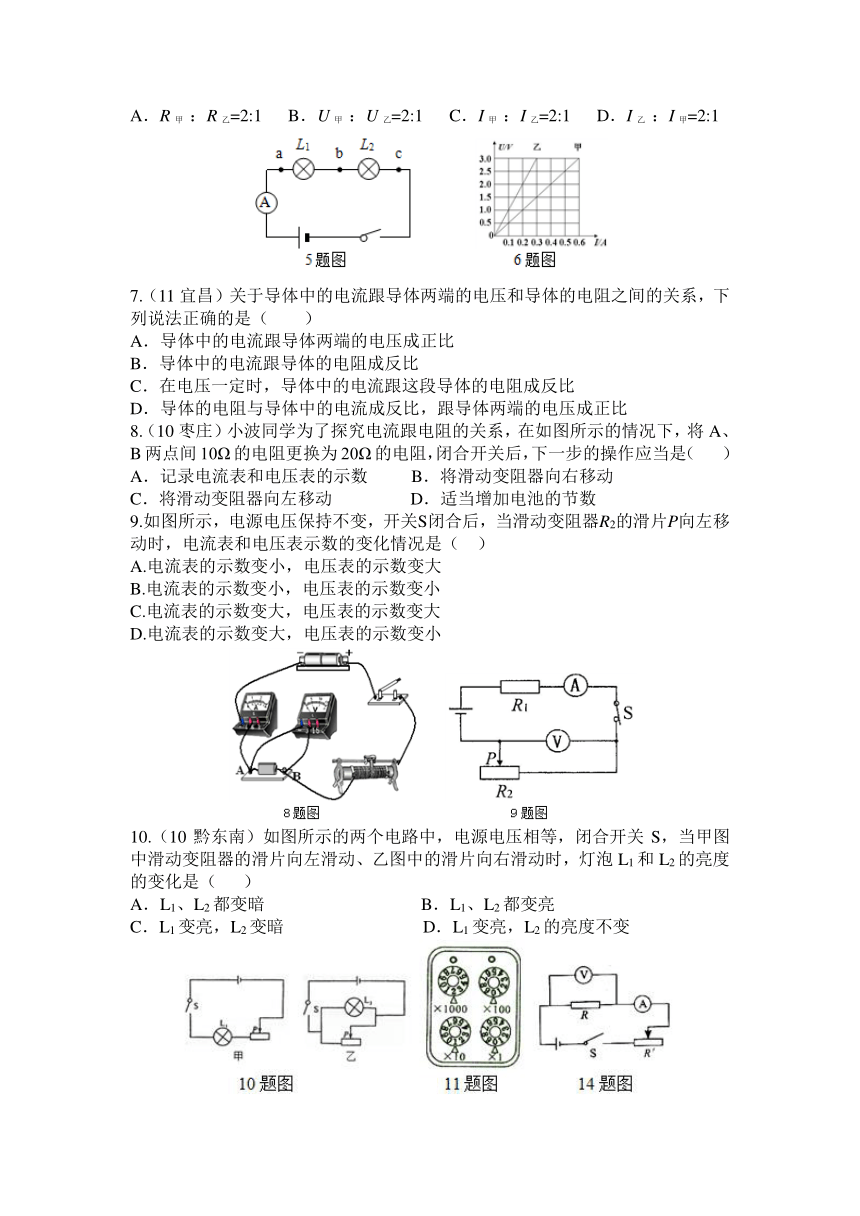

6.（11鸡西）通过定值电阻甲、乙的电流与其两端电压关系图像如图所示。现将甲和乙并联后接在电压为3V的电源两端。下列分析正确的是（ ）
A．R甲 ：R乙=2:1 B．U甲 ：U乙=2:1 C．I甲 ：I乙=2:1 D．I乙 ：I甲=2:1
7.（11宜昌）关于导体中的电流跟导体两端的电压和导体的电阻之间的关系，下列说法正确的是（ ）
A．导体中的电流跟导体两端的电压成正比
B．导体中的电流跟导体的电阻成反比
C．在电压一定时，导体中的电流跟这段导体的电阻成反比
D．导体的电阻与导体中的电流成反比，跟导体两端的电压成正比
8.（10枣庄）小波同学为了探究电流跟电阻的关系，在如图所示的情况下，将A、B两点间10Ω的电阻更换为20Ω的电阻，闭合开关后，下一步的操作应当是（ ）
A．记录电流表和电压表的示数 B．将滑动变阻器向右移动
C．将滑动变阻器向左移动 D．适当增加电池的节数
9.如图所示，电源电压保持不变，开关S闭合后，当滑动变阻器R2的滑片P向左移动时，电流表和电压表示数的变化情况是（ ）
A.电流表的示数变小，电压表的示数变大
B.电流表的示数变小，电压表的示数变小
C.电流表的示数变大，电压表的示数变大
D.电流表的示数变大，电压表的示数变小
10.（10黔东南）如图所示的两个电路中，电源电压相等，闭合开关S，当甲图中滑动变阻器的滑片向左滑动、乙图中的滑片向右滑动时，灯泡L1和L2的亮度的变化是（ ）
A．L1、L2都变暗 B．L1、L2都变亮
C．L1变亮，L2变暗 D．L1变亮，L2的亮度不变
11.（10綦江）图中电阻箱示数是 Ω。
12.（10东营）一根镍铬合金丝两端的电压一定。当镍铬合金丝被均匀拉长后，其电阻将 ，通过它的电流将 （填“变大”、“变小”或“不变”）。
13.（10河池）一个电阻，在它两端加10V的电压时，通过的电流为0.5A，则该电阻的阻值是 Ω；如果电阻两端电压为零，该电阻的阻值是 Ω。
14.（10泸州）“探究电流与电压关系”实验的电路图如图所示。在实验中应控制 不变，滑动变阻器Rˊ的作用是 。
15.（10枣庄）如图所示的电路，电源电压保持不变，闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流的变化的图像如图所示，根据图像的信息可知： （选填“甲”或 “乙”）是电压表V1示数变化的图像，电源电压为 V，电阻R1的阻值为 Ω。
16.（10宿迁）在“探究影响导体电阻大小的因素”实验中，小明设计了如图电路．
（1）在连接电路时发现，还缺少一个元件，他应该在电路中再接入的元件是 ．
（2）为粗略判断a、b两点间导体电阻的大小，可观察 ．
（3）另有甲、乙两位同学分别对小明的电路作了如下的改进：甲把灯泡更换为电流表；乙在原电路中串联接入电流表．你认为 同学的改进更好一些，理由是 ．
17.（10济宁）铅笔芯是石墨和黏土混合制成的。不同类型的铅笔的笔芯软硬程不同，其中6H的铅笔芯最硬，6B的铅笔芯最软，HB的铅笔芯软硬居中。铅笔芯是导体，那么铅笔芯的电阻大小与其软硬度是否有关呢？小明用如图所示的装置探究这个问题。他先后将6B、HB和6H的铅笔芯分别接入电路A、B两点间，通过观察 ，比较出三者电阻的大小。用此方法比较电阻大小的依据是： 。他选取的这三支铅笔芯应满足的条件是： 。
18.（10南昌）用滑动变阻器改变小灯泡的亮度
（1）实验室中有一铭牌上标有“20Ω 2A”字样的滑动变阻器，如图所示.若要把它其中的两个接线柱连接到电路中去，共有 种接法；“20Ω”指的是 接线柱间的电阻值，“2A”指的是___________________________。
（2）现再给电源、小灯泡、开关各一个，导线若干，请在图中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移灯泡变暗。
（3）如果你还想知道电路中电流值的改变情况，需在电路中再 联一个电流表，并增加 根导线。
19.（10百色）在探究“电阻上的电流跟两端电压的关系”时，小明连接成如图所示的实验电路。
（1）在这个实验电路中有一个仪器连接有误，请你在实物图中只改变一根导线的连接，使该仪器能正常工作（用“”标出需要改动的导线，并画出改接的导线）；
（2）小明改接电路后，闭合开关，电表指针偏转情况如图所示。为提高实验精确程度，这个电路仍需要改进的地方是 ，理由是 ；
（3）小明通过实验得到两个定值电阻R1、R2对应的U—I关系图象，如图所示。由图象得出：①当电阻一定时，通过导体电流与导体两端的电压成 关系；
②定值电阻R1 R2（选填“＜”、“＞”或“＝”）；
（4）小明还想利用这个电路进一步探究“通过导体的电流与导体电阻的关系”，在实验过程中，小明先后用5，10，15的电阻替换原来的定值电阻R，每次替换后闭合开关，应调节 ，使 保持不变，然后再记录电流表的示数。
20.（10呼和浩特）如图所示，电源电压不变，电阻R1=40Ω, R2=60Ω,当S断开时，电流表的示数为0.3A；当S闭合时，电流表的示数是多少？
A
B
C
+
－
0
5
10
15
0
1
2
3
V
3
15
－
0
1
2
3
0
0.2
0.4
0.6
A
0.6
3
－
A
R1
R2
S
