八年级上科学第四章《电流和电路》专题练习题（无答案）

八年级科学第四章《电流和电路》
编者：温中实验学校
丁裕忠

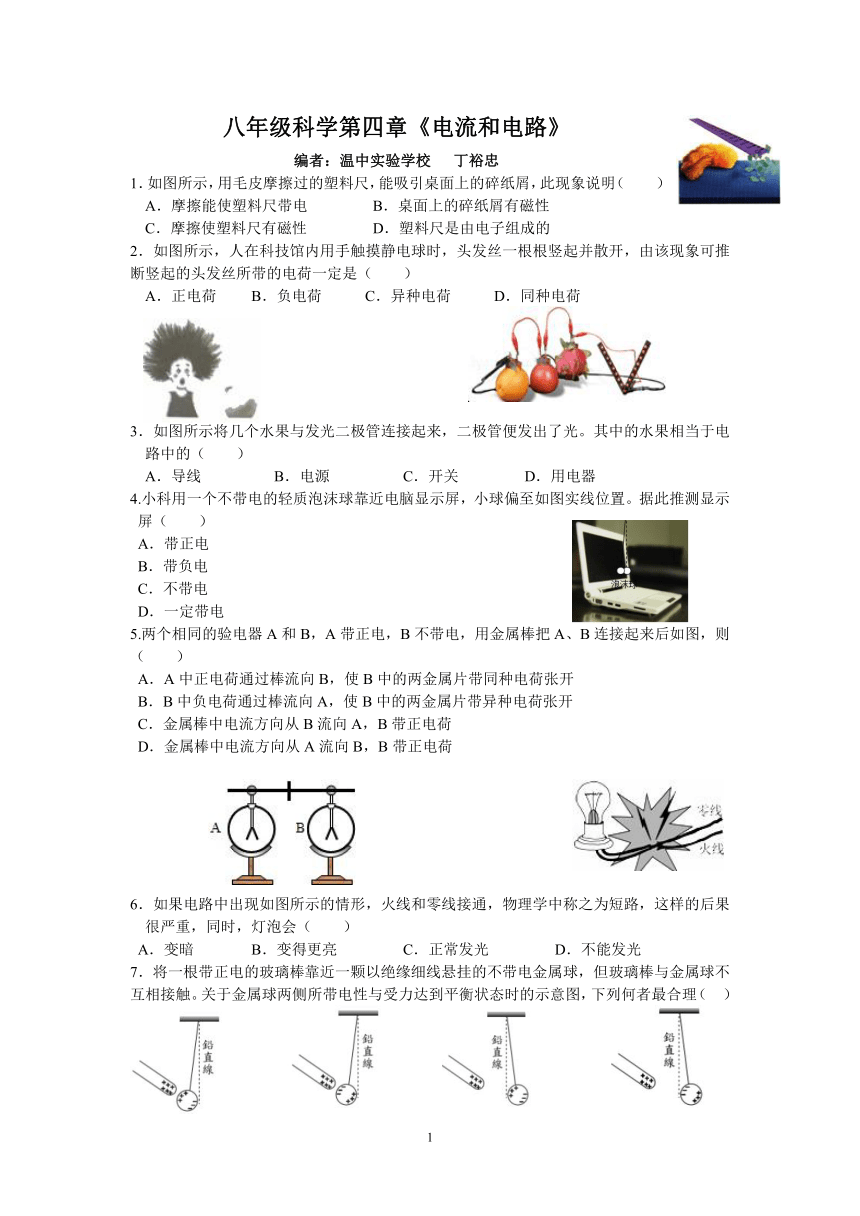

1．如图所示，用毛皮摩擦过的塑料尺，能吸引桌面上的碎纸屑，此现象说明（　　）
A．摩擦能使塑料尺带电
B．桌面上的碎纸屑有磁性
C．摩擦使塑料尺有磁性
D．塑料尺是由电子组成的
2．如图所示，人在科技馆内用手触摸静电球时，头发丝一根根竖起并散开，由该现象可推断竖起的头发丝所带的电荷一定是（　　）
A．正电荷
B．负电荷
C．异种电荷
D．同种电荷
3．如图所示将几个水果与发光二极管连接起来，二极管便发出了光。其中的水果相当于电路中的（　　）
A．导线
B．电源
C．开关
D．用电器
4.小科用一个不带电的轻质泡沫球靠近电脑显示屏，小球偏至如图实线位置。据此推测显示屏（　　）
A．带正电
B．带负电
C．不带电
D．一定带电
5.两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图，则（　　）
A．A中正电荷通过棒流向B，使B中的两金属片带同种电荷张开
B．B中负电荷通过棒流向A，使B中的两金属片带异种电荷张开
C．金属棒中电流方向从B流向A，B带正电荷
D．金属棒中电流方向从A流向B，B带正电荷
6．如果电路中出现如图所示的情形，火线和零线接通，物理学中称之为短路，这样的后果很严重，同时，灯泡会（　　）
A．变暗
B．变得更亮
C．正常发光
D．不能发光
7．将一根带正电的玻璃棒靠近一颗以绝缘细线悬挂的不带电金属球，但玻璃棒与金属球不互相接触。关于金属球两侧所带电性与受力达到平衡状态时的示意图，下列何者最合理（　）
A
B
C
D

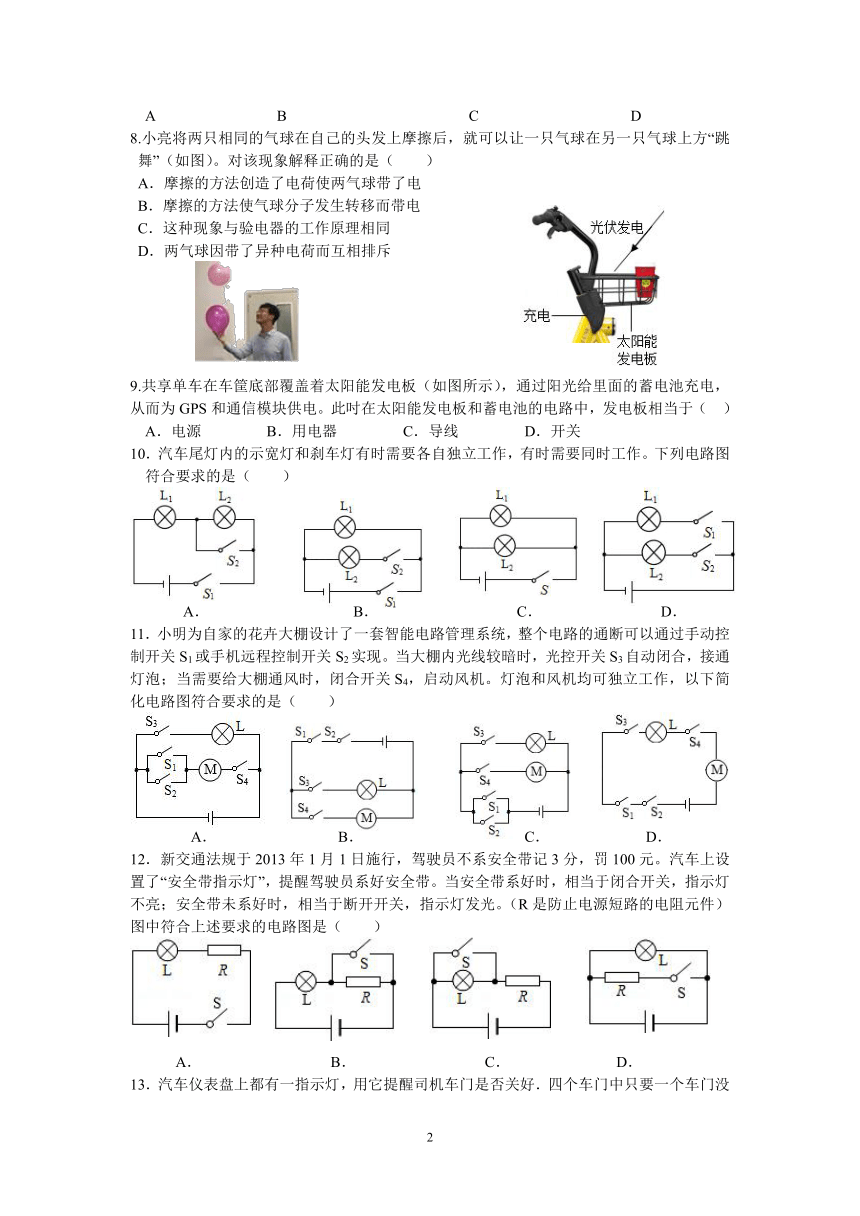

8.小亮将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”（如图）。对该现象解释正确的是（　　）
A．摩擦的方法创造了电荷使两气球带了电
B．摩擦的方法使气球分子发生转移而带电
C．这种现象与验电器的工作原理相同
D．两气球因带了异种电荷而互相排斥
9.共享单车在车筐底部覆盖着太阳能发电板（如图所示），通过阳光给里面的蓄电池充电，从而为GPS和通信模块供电。此吋在太阳能发电板和蓄电池的电路中，发电板相当于（　）
A．电源
B．用电器
C．导线
D．开关
10．汽车尾灯内的示宽灯和刹车灯有时需要各自独立工作，有时需要同时工作。下列电路图符合要求的是（　　）
A．
B．
C．
D．
11．小明为自家的花卉大棚设计了一套智能电路管理系统，整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现。当大棚内光线较暗时，光控开关S3自动闭合，接通灯泡；当需要给大棚通风时，闭合开关S4，启动风机。灯泡和风机均可独立工作，以下简化电路图符合要求的是（　　）
A．
B．
C．
D．
12．新交通法规于2013年1月1日施行，驾驶员不系安全带记3分，罚100元。汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带。当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光。（R是防止电源短路的电阻元件）图中符合上述要求的电路图是（　　）
A．
B．
C．
D．
13．汽车仪表盘上都有一指示灯，用它提醒司机车门是否关好．四个车门中只要一个车门没有关好（相当于一个开关断开），该指示灯就会发光，在下列所示的电路图中，你认为符合上述要求的是（　　）

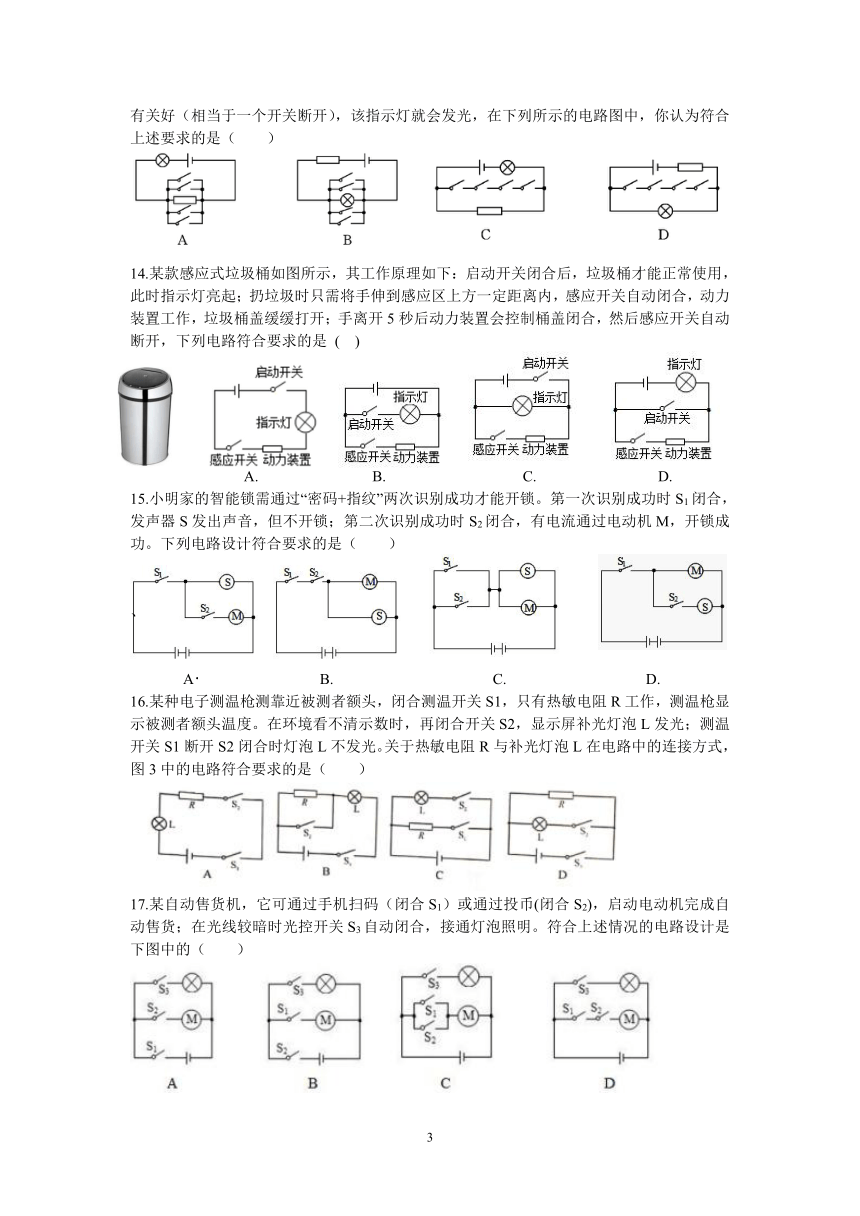

14.某款感应式垃圾桶如图所示，其工作原理如下：启动开关闭合后，垃圾桶才能正常使用，此时指示灯亮起；扔垃圾时只需将手伸到感应区上方一定距离内，感应开关自动闭合，动力装置工作，垃圾桶盖缓缓打开；手离开5秒后动力装置会控制桶盖闭合，然后感应开关自动断开，下列电路符合要求的是
(??
)
A.
B.
C.
D.
15.小明家的智能锁需通过“密码+指纹”两次识别成功才能开锁。第一次识别成功时S1闭合，发声器S发出声音，但不开锁；第二次识别成功时S2闭合，有电流通过电动机M，开锁成功。下列电路设计符合要求的是（　　）
、
A
B.
C.
D.
16.某种电子测温枪测靠近被测者额头，闭合测温开关S1，只有热敏电阻R工作，测温枪显示被测者额头温度。在环境看不清示数时，再闭合开关S2，显示屏补光灯泡L发光；测温开关S1断开S2闭合时灯泡L不发光。关于热敏电阻R与补光灯泡L在电路中的连接方式，图3中的电路符合要求的是（
）
17.某自动售货机，它可通过手机扫码（闭合S1）或通过投币(闭合S2)，启动电动机完成自动售货；在光线较暗时光控开关S3自动闭合，接通灯泡照明。符合上述情况的电路设计是下图中的（
）

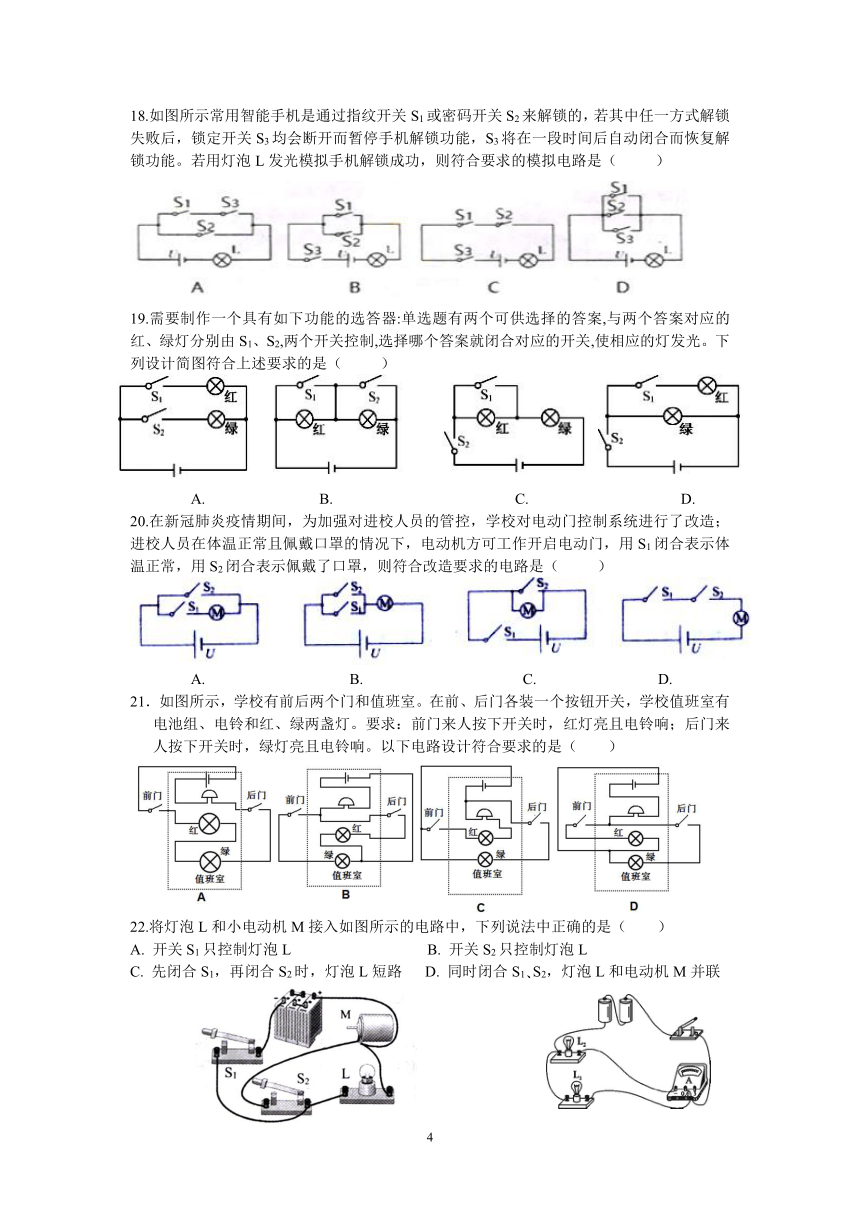

18.如图所示常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关?S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能。若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是（
）
19.需要制作一个具有如下功能的选答器:单选题有两个可供选择的答案,与两个答案对应的红、绿灯分别由S1、S2,两个开关控制,选择哪个答案就闭合对应的开关,使相应的灯发光。下列设计简图符合上述要求的是（
）
A.
B.
C.
D.
20.在新冠肺炎疫情期间，为加强对进校人员的管控，学校对电动门控制系统进行了改造；进校人员在体温正常且佩戴口罩的情况下，电动机方可工作开启电动门，用S1闭合表示体温正常，用S2闭合表示佩戴了口罩，则符合改造要求的电路是（
）
A.
B.
C.
D.
21．如图所示，学校有前后两个门和值班室。在前、后门各装一个按钮开关，学校值班室有电池组、电铃和红、绿两盏灯。要求：前门来人按下开关时，红灯亮且电铃响；后门来人按下开关时，绿灯亮且电铃响。以下电路设计符合要求的是（
）
22.将灯泡L和小电动机M接入如图所示的电路中，下列说法中正确的是（　　）
A.
开关S1只控制灯泡L
B.
开关S2只控制灯泡L
C.
先闭合S1，再闭合S2时，灯泡L短路
D.
同时闭合S1?S2，灯泡L和电动机M并联
22题图
23题图
23.如图所示的实物电路，关于它的电路图画法正确的是（　　）
A
B
C
D
24.关于如图电路的判断，正确的是（　　）
A．只闭合开关S1时，灯泡L1、L3并联
B．只闭合开关S2时，灯泡L2、L3并联
C．只闭合开关S2、S3时，灯泡L2、L3串联
D．闭合所有开关时，灯泡L1、L2并联，L3短路
25.下列电路图中，与实物图对应的是（　　）
A．
B．
C．
D．
26.两只规格相同的灯泡按如图方式连接，将开关S1和S2闭合，则（　　）
A．两灯泡是串联的
B．电流表A2测灯泡L2的电流
C．电流表A1的示数是A2的两倍
D．断开S2后，灯泡L1的亮度变大
27.小明同学按下图连接好电路，闭合开关后发现，甲乙两灯泡均不亮。然后他拿来一根导线直接连在甲灯泡两端，此时甲乙灯泡仍不亮。于是他取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来。根据以上现象可以推断出下列哪个结论是正确的（　　）
A.
甲灯泡断路
B.
乙灯泡断路
C.
甲乙灯泡都断路
D.
电源坏了
28.高层建筑的墙体中有三根绞在一起的电线，可以用如图乙所示的“测量仪”把它们区分开。小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光；小华将B、C连在一起时，小明将“测量仪”连在X、Y两端，灯泡发光。则（
）
A．A和Y是同一根电线，B和Z是同一根电线
B．B和Z是同一根电线，C和Y是同一根电线
C．A和Y是同一根电线，B和X是同一根电线
D．B和X是同一根电线，C和Y是同一根电线
29．在人体的胸部和四肢连上电极，就可以在仪器上看到心电图，如图所示，则心电图表示的是（　　）
A．心脏跳动产生的电流
B．连接胸部和四肢电极的电流
C．控制心脏跳动的电流
D．此电流是直流电
30．右图是医院病房与护士值班室的示意图，病人需要护理时，只要
按床边的按钮开关就能及时通知护士：1号床的病人按下开关S1，护士值班室的
灯L1亮；2号床的病人按下开关S2，护士值班室的灯L2亮。下列电路图符合要求的
是(
)
31.入图是小明判断泡沫球带电情况的流程，请完成填空。
32．（1）如图所示是国产某品牌的电动混合动力汽车，给汽车蓄电池充电时，蓄电池相当于（填“用电器”或“电源”）　
　；刚擦完车玻璃的干毛巾很容易吸附灰尘，但与毛皮摩擦过的橡胶相互排斥，这说明干毛巾带　
　电；
（2）人接触汽车有时会被“电
(?http:?/??/?www.21cnjy.com?)”一下，这是因为汽车行驶时与空气摩擦发生了　
　现象。手拿如图所示的静电消除器接触汽车，消除器中的LED灯发光，若瞬间电流方向是由消除器流向汽车，则汽车带的是　
　
电荷。www.21-
33.如图所示为某科技馆里“有趣的静电小球”装置。在底面为浅凹面的圆盘中心有一半球体金属电极M，圆盘边缘为圆环形电极N。断电时，不带电的小球静止在M周围，通电时M、N分别带上正、负电荷。此时，小球因与M接触而带上_____电，由于M的排斥力和N的_____，小球从中心向边缘运动，当接触到圆盘边缘电极N时由于_____的转移而带上负电，在重力和电荷之间力的作用下，小球又回到圆盘中心。若干个小球如此往复运动，使形成了有趣的静电现象。
34．小刚和小强在组成串、并联电路的实验中，连接了如图所示的电路，图中①②③④⑤为各根导线，A、B、C、D、E、F、G、H为各根导线的端点，老师检查时发现此电路有问题，若想组成串联电路，最简单的方法是拆除
号导线，若想组成并联电路，最简单的方法是将
端点改接到
端点（选填A、B、C、D、E、F、G、H）。
35．如图所示是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装罝；“定时开关”是到达设定时间，自动断开的开关。闭合开关S，当“定时开关”处于闭合状态时，指示灯
（填“会”或“不会”）亮，播放器
（填“会”或“不会”）播放音乐；到达设定时间定时开关”处于
（填“闭合”成“断开”）状态，“播放器”播放音乐。
36.在“探究串联电路的电流特点”的实验中，小虹同学选用两个不同的小灯泡组成了如图甲所示的串联电路，然后用一个电流表分别接在a、b、c三处去测量电流。
（1）她先把电流表接在a处，闭合开关后，
发现两灯的亮度不稳定，电流表的指针
也来回摆动。故障的原因可能是_________。
A．某段导线断开
B．某接线柱处接触不良
C．某灯泡被短路
D．电流表被烧坏
（2）她排除故障后，重新闭合开关.电流表的指针指示位置如图乙所示，则所测的电流值
A。
（3）她测量了a、b、c三处的电流，又改变灯泡的规格进行了多次实验，其中一次实验的测量数据如下表，在分析数据时，她发现三处的测量值有差异。下列分析正确的是_________。
Ia（A）
Ib（A）
Ic（A）
0.16
0.15
0.14
A．可能是因为测量误差造成的
B．是因为没有对电流表调零造成的
C．串联电路中各处的电流本来就不等
D．电流从电源正极流向负极的过程中，电流越来越小
37.在“探究并联电路中的电流关系”实验中
（1）小明想测量干路电流，连接的电路
如图甲所示，检查电路发现只有一根
导线接错了，请在这根导线上打上“×”，
并改正。
（2）连接正确的电路后，闭合开关，电流表的
示数为0.46A，请在图乙中画出指针的位置（O为指针转轴）。
（3）小明换用不同规格的灯泡，多次改变电表位置，将测量数据记录在下表中。
实验次数
支路电流I1/A
支路电流I2/A
干路电流I总/A
1
0.30
0.16
0.46
2
0.20
0.20
0.40
3
0.24
0.34
0.58
分析数据得出结论：在并联电路中，
。
（4）第1次实验发现，灯泡L1比L2亮，则灯泡L1的电阻　
　灯泡L2的电阻；若两灯泡灯丝长度相同，
的灯丝更细。
38．请在图中用笔画线代替导线，按要求连接电路。
要求：（1）开关同时控制两盏电灯；
（2）电灯L1、L2并联；
（3）电流表测通过两灯的总电流；
（4）所画导线不能交叉。
39．请根据下表中给出的信息，用笔画线代替导线将图中实物图补充连接成完整电路．[来
开关状态
灯泡发光情况
闭合S，断开S1、S2
L1、L2均不发光
闭合S、Sl，断开S2
L1发光、L2不发光
闭合S、S2，断开S1
L1不发光、L2发光
断开S，闭合S1、S2
L1、L2均不发光
40．小海和小梅一起做“探究并联电路中电流的规律”实验。
（1）图15甲是他们设计的电路图，图15乙是他们测量电流时连接的实验电路，此时电流表测量的是
（选填“A”“B”或“C”）处的电流。
（2）请在图15乙中移动一根导线，测量另外一处的电流。在移动的导线上画“X”，并用笔画线代替导线连接正确的电路。移动后电流表测量的是
（选填“A”“B”或“C”）处的电流。
（3）测出A、B、C三处电流如表所示，由此得出初步结论
（只写表达式）。
小梅指出：为了得出更普遍的规律，应当进行多次实验。操作方法是：
。
（4）小海利用原有的实验器材，添加一个开关，又设计了一个电路。利用这个电路，不用更换电流表的位置，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系。请在虚线框中画出电路图。
41．（1）自动售票公交车后门两侧的扶手上各装有一个红色按钮，如上图甲所示。想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机停车并打开车门。请你在右上侧的虚线框内画出这个电路的电路图。
（2）图（丙）是楼梯照明灯的模拟电路．它的要求是，在楼梯的上下两端都能对灯进行控制．请在图上补画连接导线，使之符合这一要求．
42．请在图中根据标出的电流方向，从电池组、电流表、电压表三个元件符号中选出两个，并分别填入电路的空缺处。填入后
要求：①闭合开关，小灯泡L1和L2都能发光；
②小灯泡L1和L2并联连接。
L2
L1
S
