第三单元
《能量》整理与复习

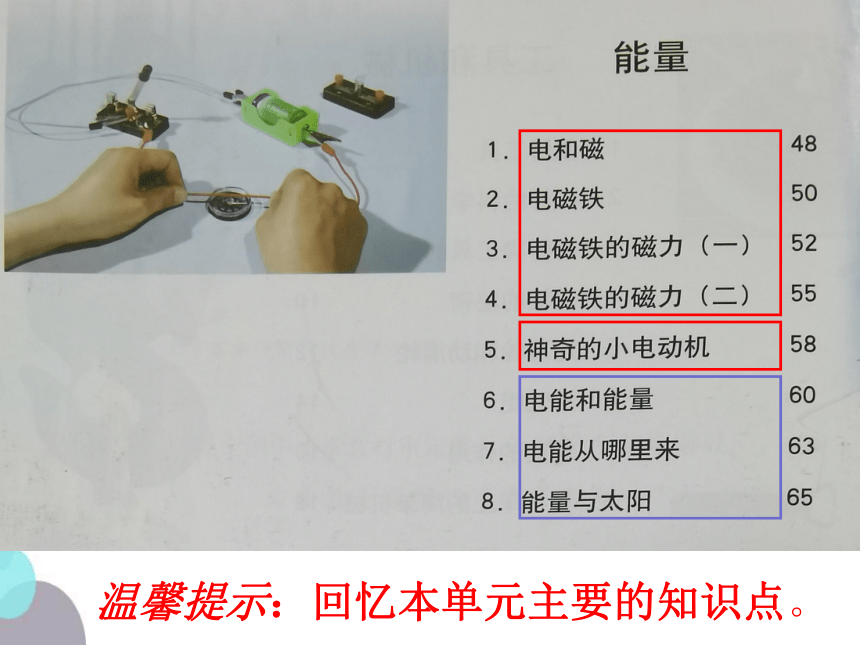

温馨提示:回忆本单元主要的知识点。
注:电池不是电磁铁的主要组成部分。

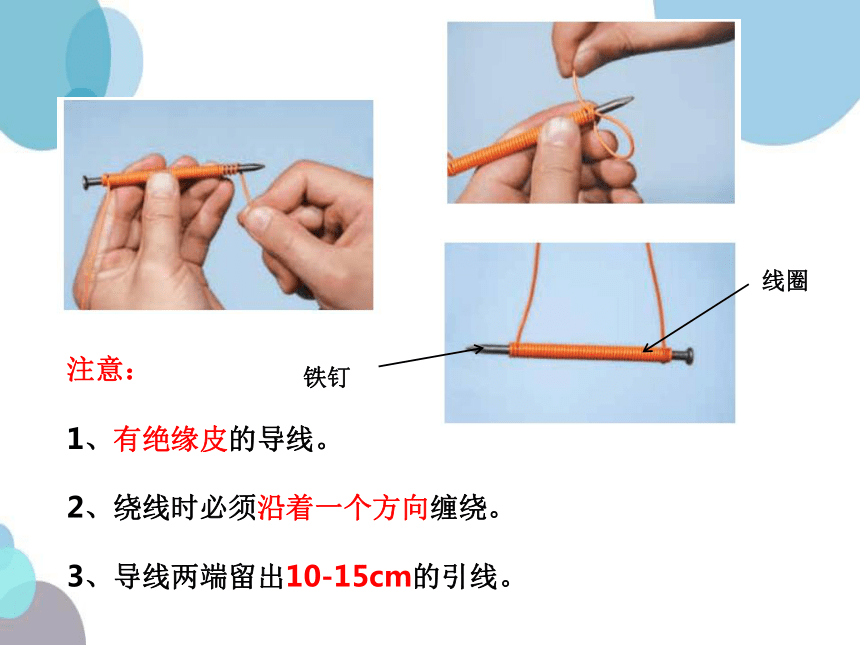

注意:
1、有绝缘皮的导线。
2、绕线时必须沿着一个方向缠绕。
3、导线两端留出10-15cm的引线。
线圈
铁钉

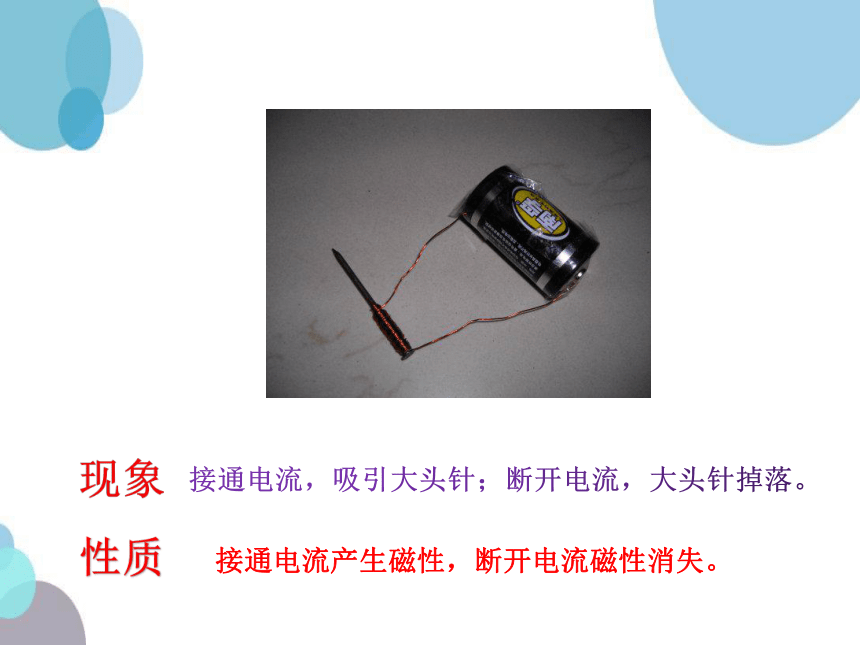

接通电流产生磁性,断开电流磁性消失。
S
N
N
N
S
S
N
S
逆时针
顺时针

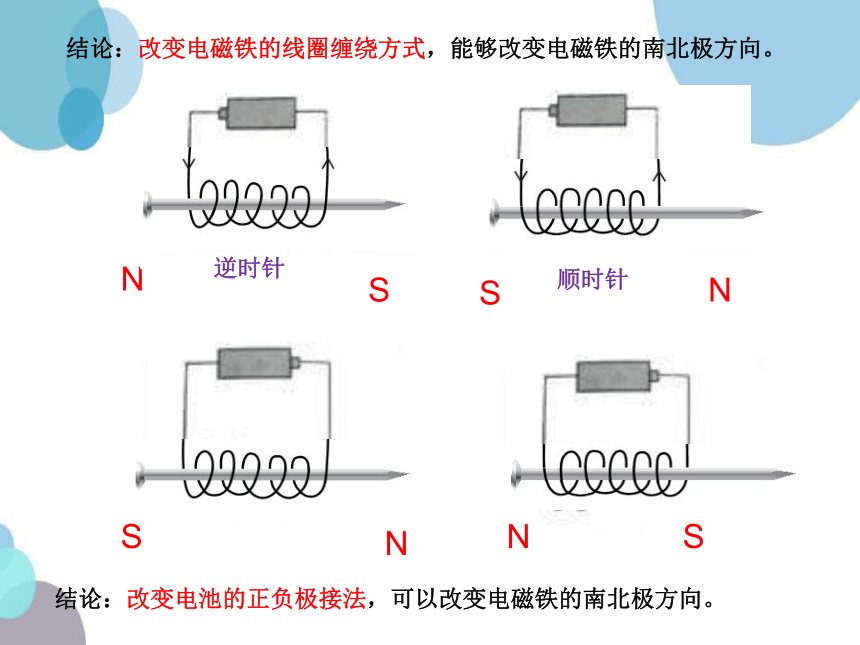

结论:改变电磁铁的线圈缠绕方式,能够改变电磁铁的南北极方向。
结论:改变电池的正负极接法,可以改变电磁铁的南北极方向。

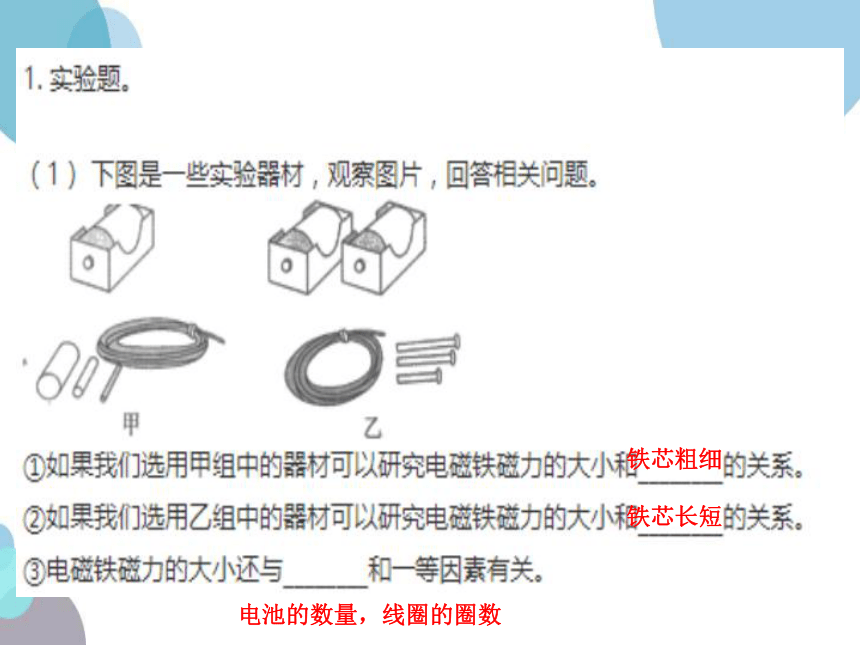

铁芯粗细
铁芯长短
电池的数量,线圈的圈数
(
2

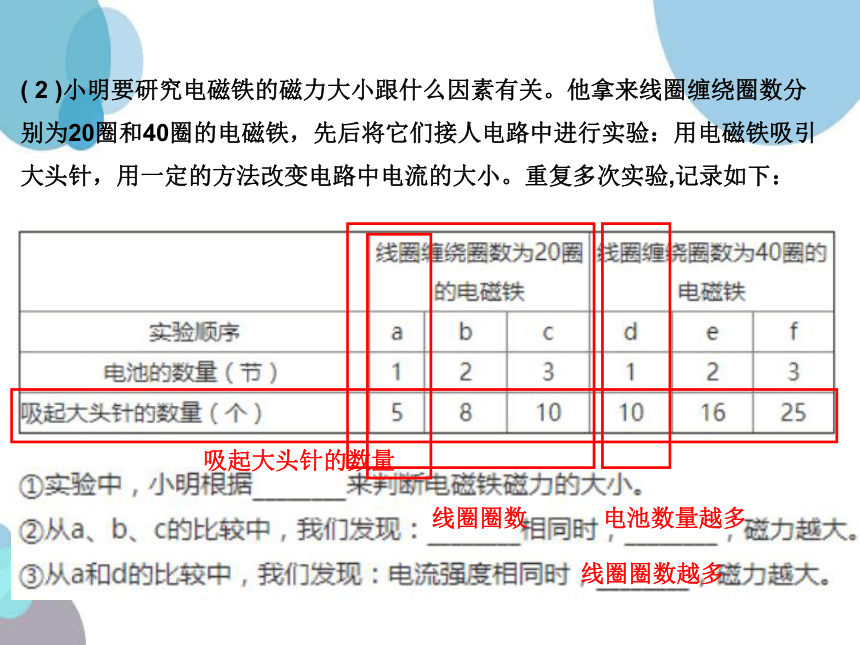

)小明要研究电磁铁的磁力大小跟什么因素有关。他拿来线圈缠绕圈数分别为20圈和40圈的电磁铁,先后将它们接人电路中进行实验:用电磁铁吸引大头针,用一定的方法改变电路中电流的大小。重复多次实验,记录如下:
吸起大头针的数量
线圈圈数
电池数量越多
线圈圈数越多
(1)电磁铁是由线圈和(
)组成的装置。
A.铁芯
B.开关
C.指南针
(2)这个实验主要研究的问题是(
)
A.电磁铁磁力大小与铁钉长短的关系
B.电磁铁磁力大小与线圈圈数的关系
C.电磁铁南北极与线圈绕线方向的关系
(3)这个实验唯一要改变的条件是(
)
A.铁钉长短
B.电池数量
C.线圈圈数
A
B
C
(4)这个实验中,吸起大头针数量最多的是(
)
A.图甲
B.图乙
C.图丙
(5)下面材料中,适合制作电磁铁线圈的是(
)
A.细铁丝
B.细棉线
C.带绝缘皮的细铜线
(6)在实验中,如果顶帽能吸引指南针的南极,可以判断钉尖是(
)
A.南极
B.北极
C.正极
(7)在实验中,如果改变电流的方向,那么电磁铁的(
)会发生改变。
A.磁力大小
B.磁极方向
C.磁极数量
C
A
C
B
想一想:关于小电动机,你了解多少?
线圈
铁芯
换向器
转轴
换向器和电刷的作用是什么?
1
2
3
4
5
6
7
8
原理:
给通电线圈通上电会产生磁;再用一块磁铁靠近转子,转子就能转动了。
磁铁与电磁铁会相互吸引或排斥。
?
转动速度变快?
1.增大线圈电流
2.增加磁铁
3.磁铁靠近转子
增强
磁性
改变转动方向?
1.改变电池正负极接法
2.同时翻转两块磁铁的面
改变磁极
