人教版九年级物理全一册19.1家庭电路同步练习 含答案

人教版九年级物理全一册19.1家庭电路同步练习
含答案
知识点

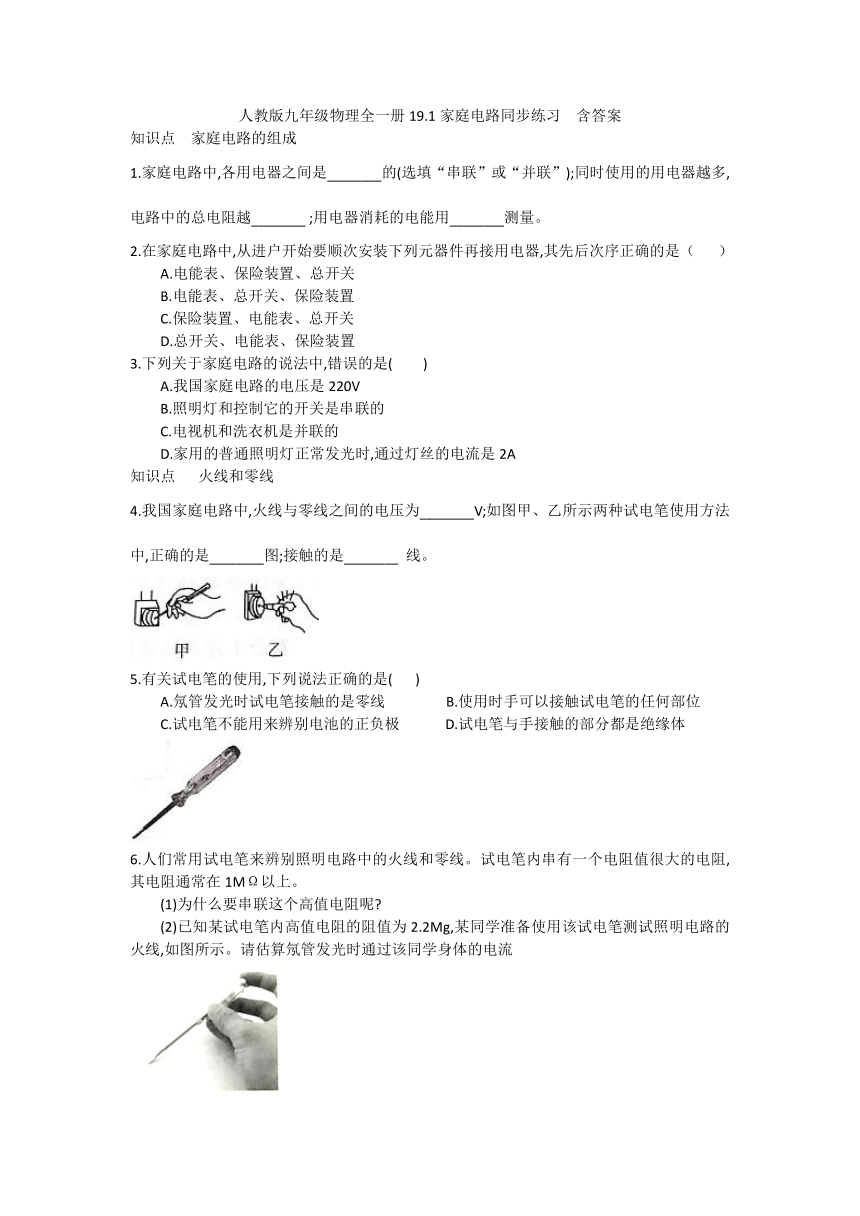

家庭电路的组成
1.家庭电路中,各用电器之间是________的(选填“串联”或“并联”);同时使用的用电器越多,电路中的总电阻越________
;用电器消耗的电能用________测量。
2.在家庭电路中,从进户开始要顺次安装下列元器件再接用电器,其先后次序正确的是（
）
A.电能表、保险装置、总开关
B.电能表、总开关、保险装置
C.保险装置、电能表、总开关
D.总开关、电能表、保险装置
3.下列关于家庭电路的说法中,错误的是(
)
A.我国家庭电路的电压是220V
B.照明灯和控制它的开关是串联的
C.电视机和洗衣机是并联的
D.家用的普通照明灯正常发光时,通过灯丝的电流是2A
知识点
火线和零线
4.我国家庭电路中,火线与零线之间的电压为________V;如图甲、乙所示两种试电笔使用方法中,正确的是________图;接触的是________
线。
5.有关试电笔的使用,下列说法正确的是(
)
A.氖管发光时试电笔接触的是零线
B.使用时手可以接触试电笔的任何部位
C.试电笔不能用来辨别电池的正负极
D.试电笔与手接触的部分都是绝缘体
6.人们常用试电笔来辨别照明电路中的火线和零线。试电笔内串有一个电阻值很大的电阻,其电阻通常在1MΩ以上。
(1)为什么要串联这个高值电阻呢?
(2)已知某试电笔内高值电阻的阻值为2.2Mg,某同学准备使用该试电笔测试照明电路的火线,如图所示。请估算氖管发光时通过该同学身体的电流
知识点
三线插头和漏电保护器

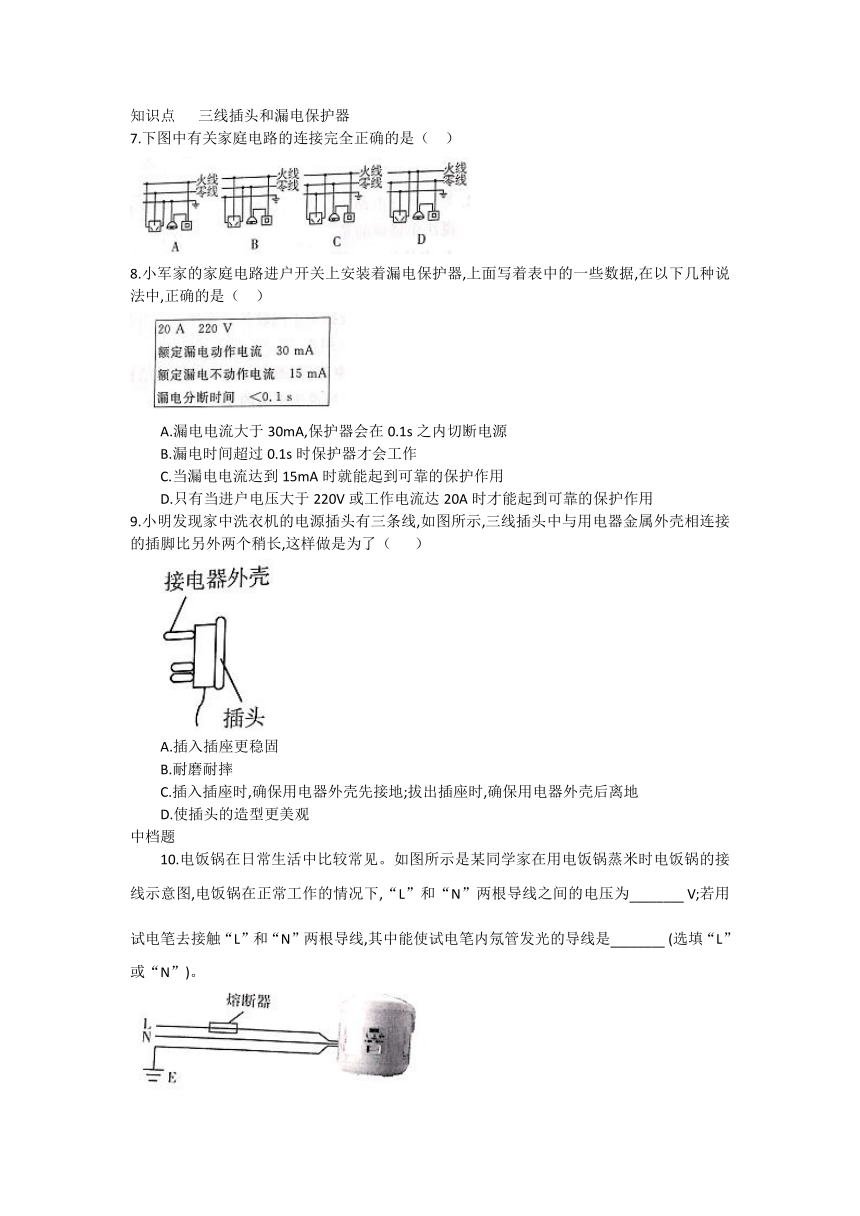

7.下图中有关家庭电路的连接完全正确的是（
）
8.小军家的家庭电路进户开关上安装着漏电保护器,上面写着表中的一些数据,在以下几种说法中,正确的是（
）
A.漏电电流大于30mA,保护器会在0.1s之内切断电源
B.漏电时间超过0.1s时保护器才会工作
C.当漏电电流达到15mA时就能起到可靠的保护作用
D.只有当进户电压大于220V或工作电流达20A时才能起到可靠的保护作用
9.小明发现家中洗衣机的电源插头有三条线,如图所示,三线插头中与用电器金属外壳相连接的插脚比另外两个稍长,这样做是为了（
）
A.插入插座更稳固
B.耐磨耐摔
C.插入插座时,确保用电器外壳先接地;拔出插座时,确保用电器外壳后离地
D.使插头的造型更美观
中档题
10.电饭锅在日常生活中比较常见。如图所示是某同学家在用电饭锅蒸米时电饭锅的接线示意图,电饭锅在正常工作的情况下,“L”和“N”两根导线之间的电压为________
V;若用试电笔去接触“L”和“N”两根导线,其中能使试电笔内氖管发光的导线是________
(选填“L”或“N”)。
11.如图所示,闭合开关,电灯不亮,用试电笔接触D点时氖管发光,接触E点时不发光,说明D、E间________;若试电笔接触A至F各点都发光,说明________________
12.关于家庭电路中一些元件和工具的使用,下列说法中错误的是（
）
A.在使用试电笔时,手要接触笔尾金属体
B.电能表应装在总开关之后
C.控制电路的开关应该在火线和用电器之间
D.三线插头中间较长的铜片应与用电器的金属外壳相连
13.如图所示为试电笔的结构及使用方法。下列说法正确的是（
）
A.试电笔可以判断物体是带正电还是带负
B.若氖管发光,说明人体成了电流的通路
C.笔尖、电阻和氖管是导体,外壳、弹簧和笔卡是绝缘体
D.在两种使用试电笔的方法中,甲是正确的,乙是错误的
14.如图所示是家庭电路的一部分,元件“1”是保险丝,“2”“3”是开关,“4”是插座,下列叙述中正确的是（
）
A.元件“1”接错
B.元件“2”接错
C.元件“3”接错
D.元件“4”接错
15.小华家院子里有两盏照明灯,它们工作时互不影响,且用一个开关就可以控制它们。请完成
小华家照明灯的连接方式。
16.如图所示,用笔画线代替导线,正确连接家庭电路。
综合题
17.在使用如图所示的插线板时发现:只有在开关闭合时,指示灯才能发光,插孔才可以提供工作电压;即使指示灯损坏,开关闭合时插孔也能提供工作电压。下列选项中插线板电路连接符合上述现象及安全用电要求的是
（
）
答案
并联
小
电能表
B
D
220
乙
火
C
略
C
A
C
220
L
断路
进户零线断路
B
B
C
略
略
A
