人教版九年级物理全一册19.2家庭电路中电流过大的原因同步练习 Word版含答案

人教版九年级物理全一册19.2家庭电路中电流过大的原因同步练习
基础题
知识点
家用电器的总功率对家庭电路的影响
1.如图所示,电视机与其他用电器是_______联连接的。通过插座接入电路的用电器同时工作时,电路中消耗的总功率过大,引起干路中的电流_______根据焦耳定律可知,干路上的电流产生过多的_______,使导线的温度急剧升高,容易引起火灾。
2.炎热的夏天,家里空调不停歇,在用电高峰时期,小红发现家中的电灯昏暗,电能表表盘却转得飞快。这种现象说明电路发生的情况可能是（
）
A.进户线断路
B.电灯电阻为0
C.总功率过大
D.空调被短路
3.某同学家中的电能表规格为“220V3(5)A”他家中现有家用电器:①800W的空调一台;②750W的电饭煲一台;③750W的微波炉一台;④120W的电冰箱一台;⑤100W的全自动洗衣机一台;⑥70W的彩电一台;⑦40W的电灯四盏;③200W的音响一部。为了确保安全用电,以下使用方法中错误的是（
）
A.①②③中任意两个均不能同时使用
B.④⑤⑥⑦⑧可同时使用
C.①④⑤⑥可同时使用
D.②④⑤⑧可同时使用
知识点
短路对家庭电路的影响
4.发生短路是家庭电路中电流过大的另一个原因。根据电学知识,由于导线电阻很_______短路时电路中的电流会_______严重时可能造成火灾。在家庭电路中,火线和零线直接相连,就会造成_______
,电流会非常大,根据焦耳定律,导线会产生大量的_______
,使导线温度急剧升高。
知识点
保险丝的作用
5.如图所示的电路中,保险丝AB和铜丝CD的长短和粗细均相同,接通电源后,调节滑动变阻器,发现保险丝先熔断。原因是保险丝的熔点较_______(选填“高”或“低”),相同时间内产生的电热较_______(选填“多”或“少”)。

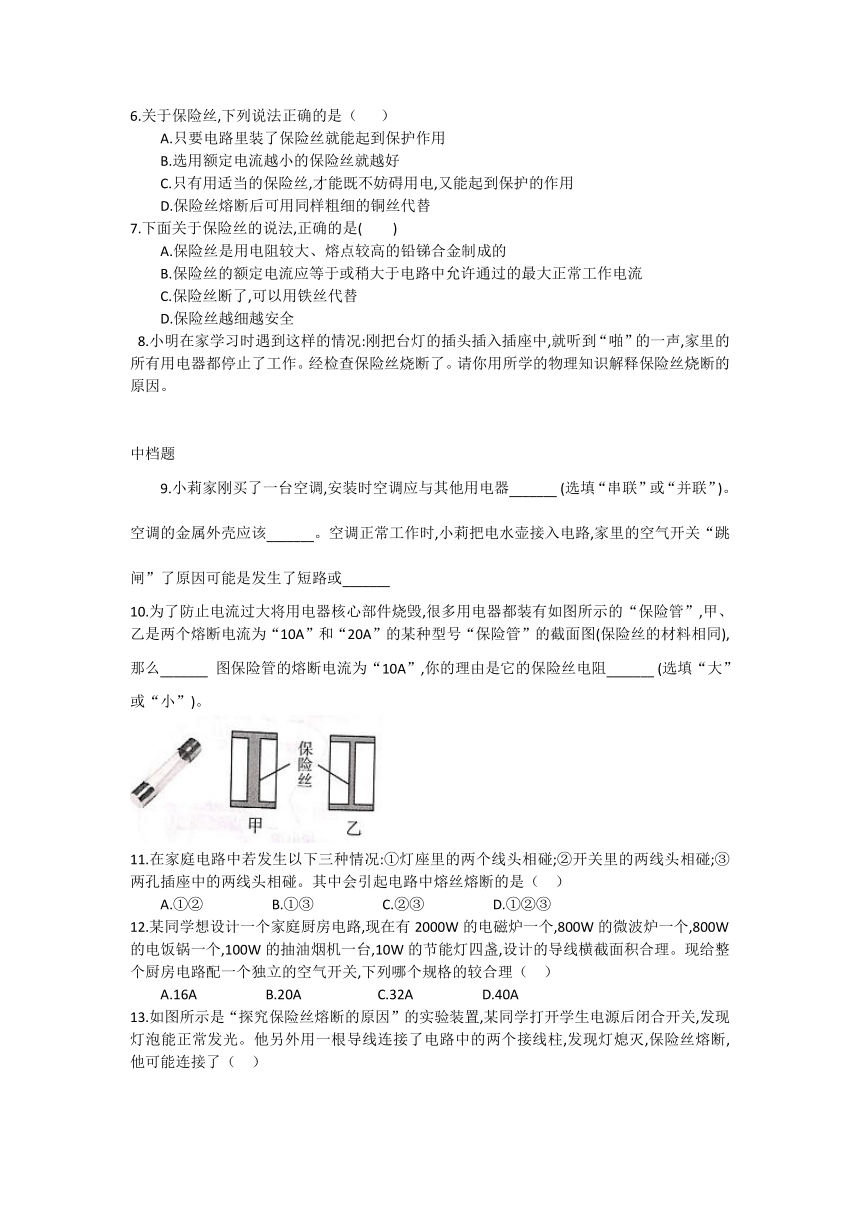

6.关于保险丝,下列说法正确的是（
）
A.只要电路里装了保险丝就能起到保护作用
B.选用额定电流越小的保险丝就越好
C.只有用适当的保险丝,才能既不妨碍用电,又能起到保护的作用
D.保险丝熔断后可用同样粗细的铜丝代替
7.下面关于保险丝的说法,正确的是(
)
A.保险丝是用电阻较大、熔点较高的铅锑合金制成的
B.保险丝的额定电流应等于或稍大于电路中允许通过的最大正常工作电流
C.保险丝断了,可以用铁丝代替
D.保险丝越细越安全
8.小明在家学习时遇到这样的情况:刚把台灯的插头插入插座中,就听到“啪”的一声,家里的所有用电器都停止了工作。经检查保险丝烧断了。请你用所学的物理知识解释保险丝烧断的原因。
中档题
9.小莉家刚买了一台空调,安装时空调应与其他用电器_______
(选填“串联”或“并联”)。空调的金属外壳应该_______。空调正常工作时,小莉把电水壶接入电路,家里的空气开关“跳闸”了原因可能是发生了短路或_______
10.为了防止电流过大将用电器核心部件烧毁,很多用电器都装有如图所示的“保险管”,甲、乙是两个熔断电流为“10A”和“20A”的某种型号“保险管”的截面图(保险丝的材料相同),那么_______
图保险管的熔断电流为“10A”,你的理由是它的保险丝电阻_______
(选填“大”或“小”)。
11.在家庭电路中若发生以下三种情况:①灯座里的两个线头相碰;②开关里的两线头相碰;③两孔插座中的两线头相碰。其中会引起电路中熔丝熔断的是（
）
A.①②
B.①③
C.②③
D.①②③
12.某同学想设计一个家庭厨房电路,现在有2000W的电磁炉一个,800W的微波炉一个,800W的电饭锅一个,100W的抽油烟机一台,10W的节能灯四盏,设计的导线横截面积合理。现给整个厨房电路配一个独立的空气开关,下列哪个规格的较合理（
）
A.16A
B.20A
C.32A
D.40A
13.如图所示是“探究保险丝熔断的原因”的实验装置,某同学打开学生电源后闭合开关,发现灯泡能正常发光。他另外用一根导线连接了电路中的两个接线柱,发现灯熄灭,保险丝熔断,他可能连接了（
）
A.a、b两接线柱
B.c、d两接线柱
C.d、f两接线柱
D.a、e两接线柱
14.每到夏季三伏天,居民家里的空调、电扇都闲不住,导致电路火灾时有发生,火警电话不断,消防车拉着警笛呼啸而出,赶往火灾现场。调查发现,起火原因如出一辙:电线超负荷使用,电线内的金属导线过热引燃了外面的绝缘皮。根据学过的物理知识回答:
(1)“超负荷”是指电路中的_______过大(选填“电流”或“电阻”)。
(2)上图中图①是由于家庭电路的_______过大导致火灾,图②是由于家庭电路发生_______而引起火灾生
(3)使火灾发生的理论依据是_______
(4)请你提出一条这种火灾发生时应采取的措施或预防这种火灾发生的建议_______
综合题
15.超导限流器是一种短路故障限制装置,它的电阻R随电流I变化关系如图甲所示,现将它接入如图乙所示的照明电路中,L为用电器,照明电压为220V
(1)当电路中的电流为5A时,用电器L消耗的功率是多大?
(2)为使用电器L短路后电路仍能保持稳定状态,超导电阻R应满足什么条件?
(3)在R满足条件时,有人把超导限流器称为“不断电保险丝”,请你说明理由。
答案
并
过大
热量
C
D
小
很多
短路
热量
低
很多
C
B
略
并联
接地
用电器总功率过大
乙
大
B
B
C
电流
总功率
短路
焦耳定律
略
1100W
R≤11Ω
略
