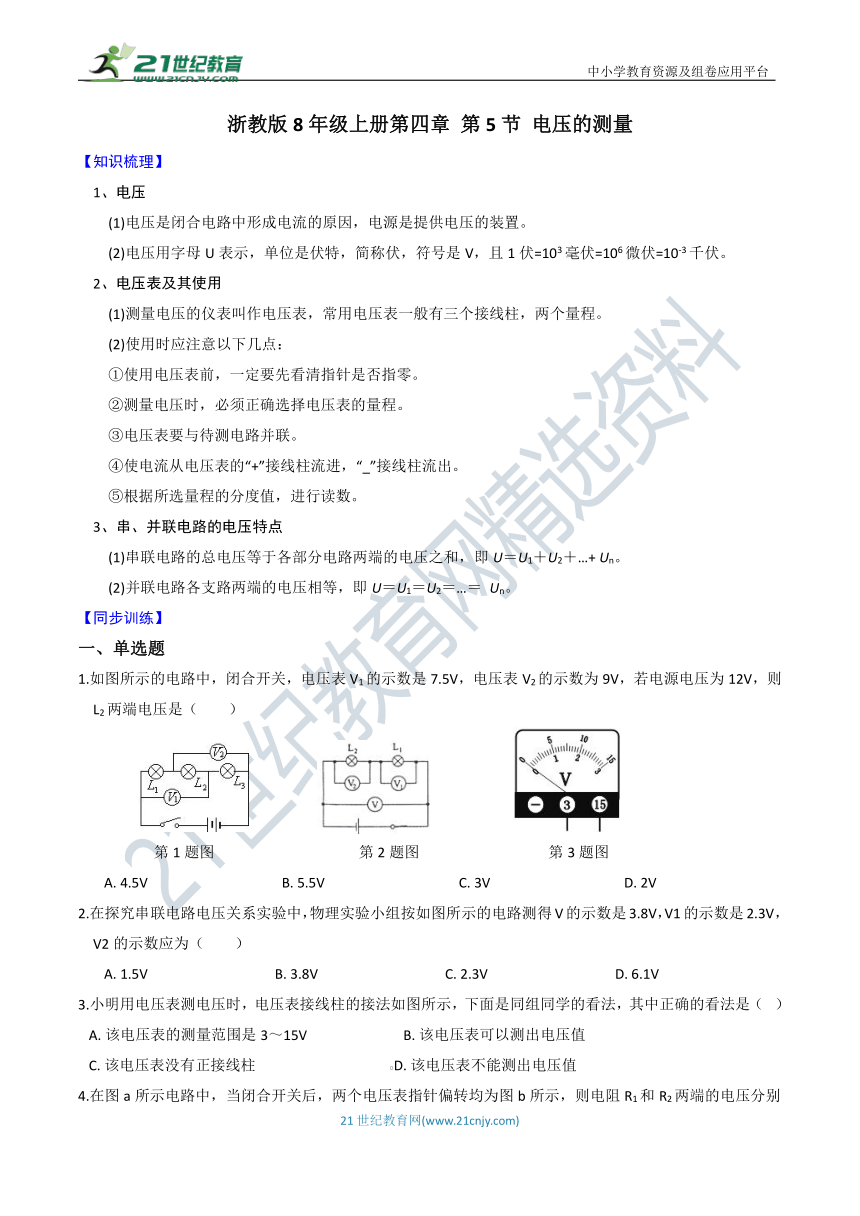

浙教版8年级上册第四章
第5节
电压的测量
【知识梳理】
1、电压
(1)电压是闭合电路中形成电流的原因，电源是提供电压的装置。
(2)电压用字母U表示，单位是伏特，简称伏，符号是V，且1伏=103毫伏=106微伏=10-3千伏。
2、电压表及其使用
(1)测量电压的仪表叫作电压表，常用电压表一般有三个接线柱，两个量程。
(2)使用时应注意以下几点：
①使用电压表前，一定要先看清指针是否指零。
②测量电压时，必须正确选择电压表的量程。
③电压表要与待测电路并联。
④使电流从电压表的“+”接线柱流进，“_”接线柱流出。
⑤根据所选量程的分度值，进行读数。
3、串、并联电路的电压特点
(1)串联电路的总电压等于各部分电路两端的电压之和，即U＝U1＋U2＋…+
Un。
(2)并联电路各支路两端的电压相等，即U＝U1＝U2＝…＝
Un。
【同步训练】
一、单选题
1.如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压是（　　）
第1题图
第2题图
第3题图
A.?4.5V???????????????????????????????????????B.?5.5V???????????????????????????????????????C.?3V???????????????????????????????????????D.?2V
2.在探究串联电路电压关系实验中，物理实验小组按如图所示的电路测得V的示数是3.8V，V1的示数是2.3V，V2的示数应为（　　）
A.?1.5V?????????????????????????????????????B.?3.8V?????????????????????????????????????C.?2.3V?????????????????????????????????????D.?6.1V
3.小明用电压表测电压时，电压表接线柱的接法如图所示，下面是同组同学的看法，其中正确的看法是（?
）
A.?该电压表的测量范围是3～15V????????????????????????????B.?该电压表可以测出电压值
C.?该电压表没有正接线柱???????????????????????????????????????D.?该电压表不能测出电压值

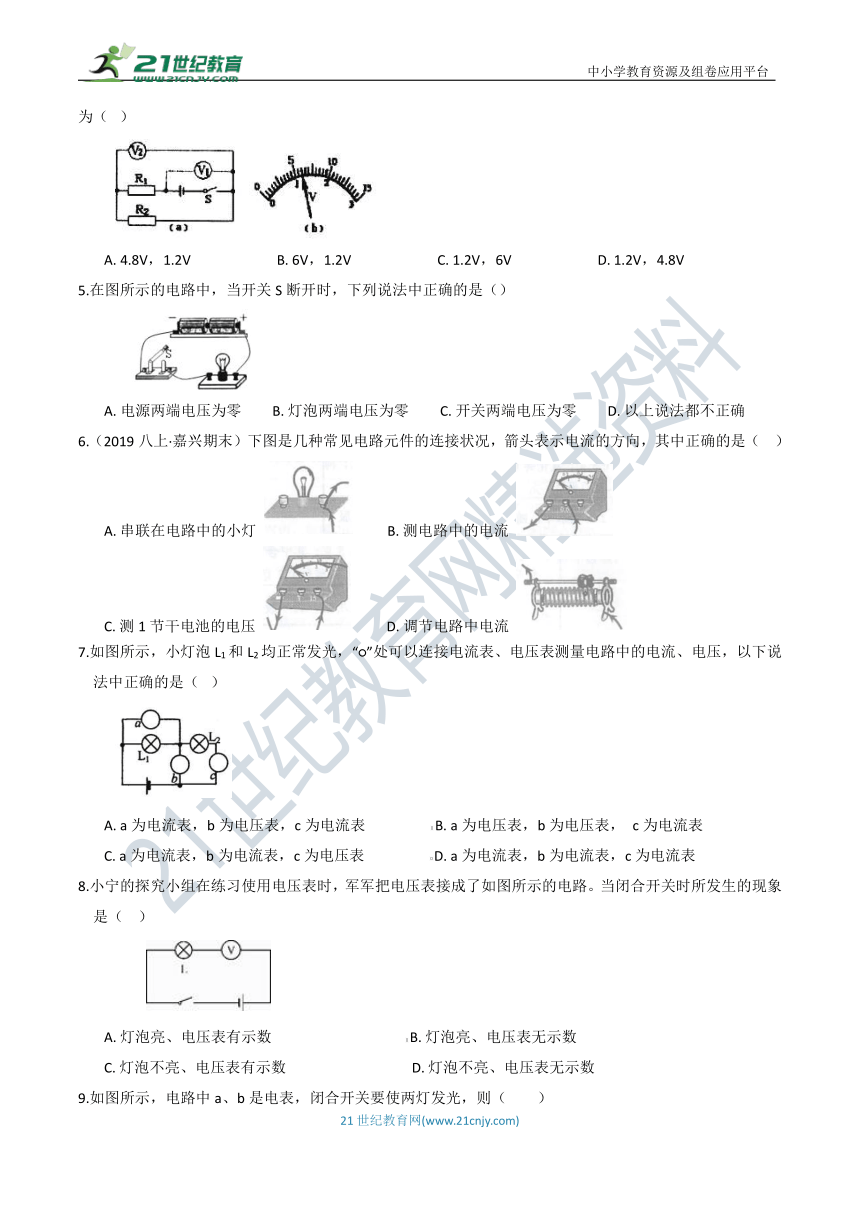

4.在图a所示电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别为（?
）
A.?4.8V，1.2V?????????????????????????B.?6V，1.2V?????????????????????????C.?1.2V，6V?????????????????????????D.?1.2V，4.8V
5.在图所示的电路中，当开关S断开时，下列说法中正确的是（）
A.?电源两端电压为零?????????B.?灯泡两端电压为零?????????C.?开关两端电压为零?????????D.?以上说法都不正确
6.（2019八上·嘉兴期末）下图是几种常见电路元件的连接状况，箭头表示电流的方向，其中正确的是（??
）
A.?串联在电路中的小灯
??????????B.?测电路中的电流
C.?测1节干电池的电压
??????????D.?调节电路中电流
7.如图所示，小灯泡L1和L2均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是（?
）
A.?a为电流表，b为电压表，c为电流表???????????????????B.?a为电压表，b为电压表，
c为电流表
C.?a为电流表，b为电流表，c为电压表???????????????????D.?a为电流表，b为电流表，c为电流表
8.小宁的探究小组在练习使用电压表时，军军把电压表接成了如图所示的电路。当闭合开关时所发生的现象是（??
）
A.?灯泡亮、电压表有示数???????????????????????????????????????B.?灯泡亮、电压表无示数
C.?灯泡不亮、电压表有示数????????????????????????????????????D.?灯泡不亮、电压表无示数
9.如图所示，电路中a、b是电表，闭合开关要使两灯发光，则（　　）
A.?a是电压表，b是电流表???????????????????????????????????????B.?a、b都是电压表
C.?a是电流表，b是电压表???????????????????????????????????????D.?a、b都是电流表
10.（2020·三门模拟）在某次电学实验中，小科按如图(1)所示的电路连接仪器，闭合开关S后电压表V1和V2的示数如图(2)所示，下列对该电路分析不正确的是(???
)
A.?两表量程不同，L1和L2串联
B.?两表量程不同，L1短路
C.?两表量程相同，L1开路
D.?两表量程相同，L2短路
11.（2010·金华）在一个电路中安装了两盏电灯、一个开关、一个电源、闭合开关两盏电灯能正常发光。要用探究方法来判断这两盏电灯的连接方式是串联还是并联，某学习小组进行讨论，四个同学都发表了自己的观点。以下哪个观点可以推断这两盏电灯肯定是串联的是（??
）
A.?开关闭合同时控制这两盏灯的亮与灭
B.?用电流表分别测出这两盏灯都发光时的电流，发现电流不相等
C.?用电压表分别测出这两盏灯都发光时两端的电压，发现它们的电压相等
D.?用电压表分别测出这两盏灯都发光时两端的电压，发现它们的电压不相等
12.（2020·温州模拟）图(a)所示电路，当闭合开关S后，两个电压表指针偏转均为图(b)所示，则电阻R1和R2两端的电压分别为(???
)
第12题图
第13题图
A.?10V?
2V???????????????????????????????B.?8V?
2V???????????????????????????????C.?2V?
8V???????????????????????????????D.?2V?
10V
13.（2019八上·柯桥月考）如图所示，长度相同，横截面积不同的同种材料制成的金属棒AB和BC连在一起接入电路，则（???
）
A.?UAB=UBC??????????????????????????B.?RAB＜RBC??????????????????????????C.?IAB=IBC??????????????????????????D.?UAB＜UBC

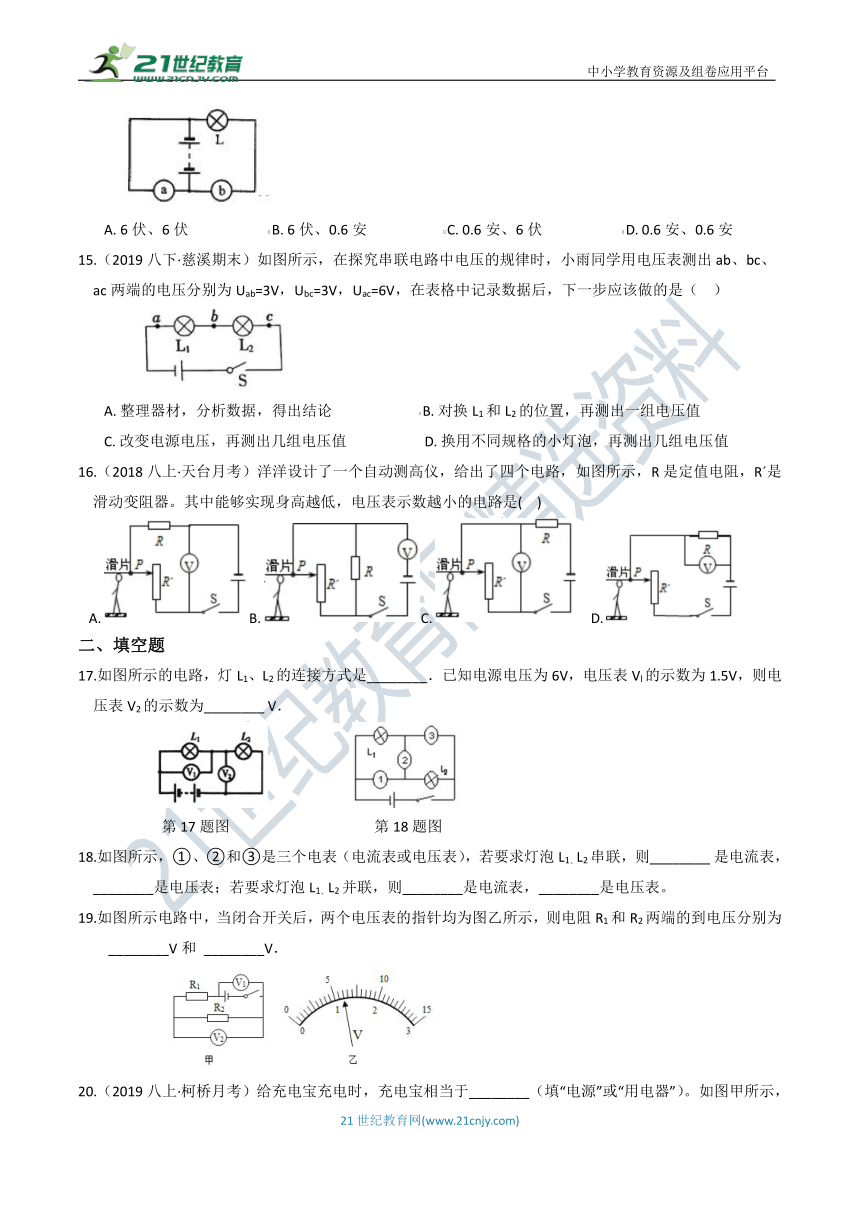

14.如图所示，电源电压是6伏，小灯泡的电阻是10欧，a、b是测量电流或电压的电表，小灯泡正常发光，
则a、b的读数分别是(
?
?
?
)
A.?6伏、6伏???????????????????????B.?6伏、0.6安??????????????????????C.?0.6安、6伏???????????????????????D.?0.6安、0.6安
15.（2019八下·慈溪期末）如图所示，在探究串联电路中电压的规律时，小雨同学用电压表测出ab、bc、ac两端的电压分别为Uab=3V，Ubc=3V，Uac=6V，在表格中记录数据后，下一步应该做的是（??
）
A.?整理器材，分析数据，得出结论?????????????????????????B.?对换L1和L2的位置，再测出一组电压值
C.?改变电源电压，再测出几组电压值??????????????????????D.?换用不同规格的小灯泡，再测出几组电压值
16.（2018八上·天台月考）洋洋设计了一个自动测高仪，给出了四个电路，如图所示，R是定值电阻，R?是滑动变阻器。其中能够实现身高越低，电压表示数越小的电路是(??
)
A.??B.?C.?????D.?
二、填空题
17.如图所示的电路，灯L1、L2的连接方式是________．已知电源电压为6V，电压表Vl的示数为1.5V，则电压表V2的示数为________?V．
第17题图
第18题图
18.如图所示，①、②和③是三个电表（电流表或电压表），若要求灯泡L1、L2串联，则________?是电流表，
________是电压表；若要求灯泡L1、L2并联，则________是电流表，________是电压表。
19.如图所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则电阻R1和R2两端的到电压分别为
________V和
________V．
20.（2019八上·柯桥月考）给充电宝充电时，充电宝相当于________（填“电源”或“用电器”）。如图甲所示，当开关S由接点1转到接点2时，电压表、电流表示数变化如图乙所示，则灯泡L2两端的电压是________伏，电源电压是________伏。
21.（2018八上·杭州月考）如图所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则电阻R1和R2两端得到电压分别为________V和________V
三、实验探究题
22.在探究“串联电路电压的规律”实验中：
（1）要用电压表测灯L2两端的电压．连接电路如图甲所示．图中只有一根导线连错了，请你在连错的导线上划“×”，并用笔画线表示导线将电路连接正确．
（2）改正电路后，闭合开关．如图乙所示，电压表的示数为________V，若电源电压为3V，则灯L1两端的电压是________V．
23.（2020·温州模拟）如图甲所示电路，R1是定值电阻，R2是滑动变阻器，电源电压保持不变。闭合开关S，移动滑动变阻器的滑片从B端向左移到某一点，得到其中一个用电器的I-U关系图像如图乙所示。
（1）分析图乙数据可知，曲线Ⅱ的测量对象为________，电源电压为________。
（2）请你在图中画出另一用电器在该实验中I-U关系曲线。
（3）实验结束后，同学发现滑动变阻器上标有的“30Ω??
0.6A”可能有误，请分析同学作出此判断的依据________?。
24.某同学对“串联电路电压规律”进行探究．
【设计与进行实验】
（1）按图所示电路图连接电路；
（2）闭合开关，用电压表测出L1两端的电压；
（3）在测量L2两端电压时，为了节省时间采用以下办法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
（4）测出AC间的电压．
【交流与评估】
UAB/V
UBC/V
UAC/V
2.1
1.7
3.7
（1）（1）在拆接电路时，开关必须________?．
（2）该同学用上面的方法________?（选填“能”或“不能”）测出L2两端的电压，原因是________?．
（3）方法改进后，所测出的AB、BC、AC间的电压记录在下表中，分析数据可以得出本次实验的结论是：串联电路总电压________?（选填“等于”或“不等于”）各用电器两端电压之和．
（4）这个实验在设计上还存在的不足之处是________?
答案解析部分
一、单选题
1.【答案】
A
2.【答案】
A
3.【答案】
D
4.【答案】
A
5.【答案】
B
6.【答案】
B
7.【答案】
B
8.【答案】
C
9.【答案】
A
10.【答案】
B
11.【答案】
D
12.【答案】
B
13.【答案】
C
14.【答案】
B
15.【答案】
D
16.【答案】
C
二、填空题
17.【答案】
串联；4.5
18.【答案】
②；①③；①③；②
19.【答案】
4.8；1.2
20.【答案】
用电器；4；6
21.【答案】
4.8V；1.2V
三、实验探究题
22.【答案】
（1）电路图如图所示：（2）1.2；1.8
23.【答案】
（1）R2；6v（2）（3）R=U/I=5v/0.1A=50欧姆大于铭牌的30欧姆
24.【答案】
（1）断开（2）不能；电压表正负接线柱接反了（3）不等于（4）测量次数太少
