杠杆专题复习

(共26张PPT)

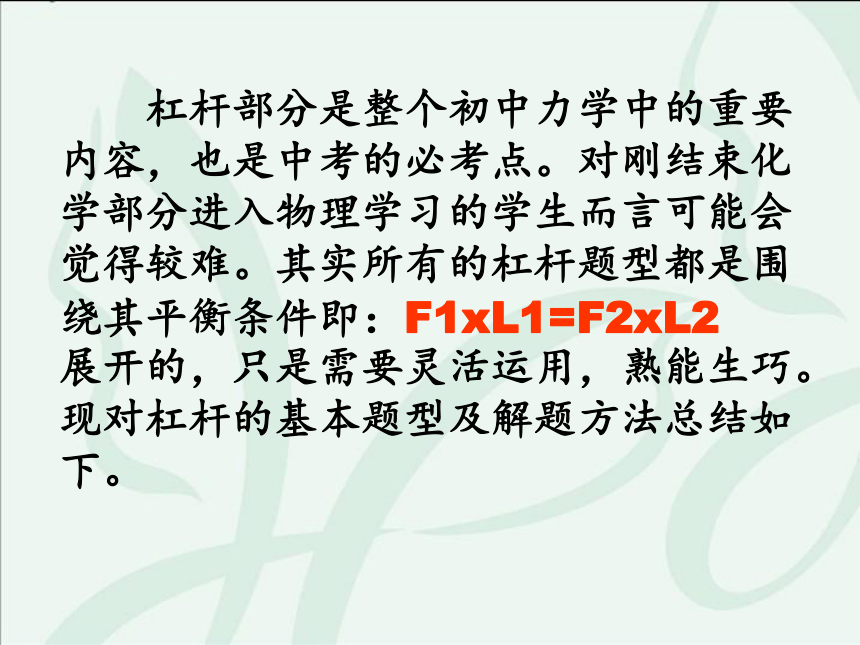

杠杆部分是整个初中力学中的重要内容，也是中考的必考点。对刚结束化学部分进入物理学习的学生而言可能会觉得较难。其实所有的杠杆题型都是围绕其平衡条件即：F1xL1=F2xL2 展开的，只是需要灵活运用，熟能生巧。现对杠杆的基本题型及解题方法总结如下。

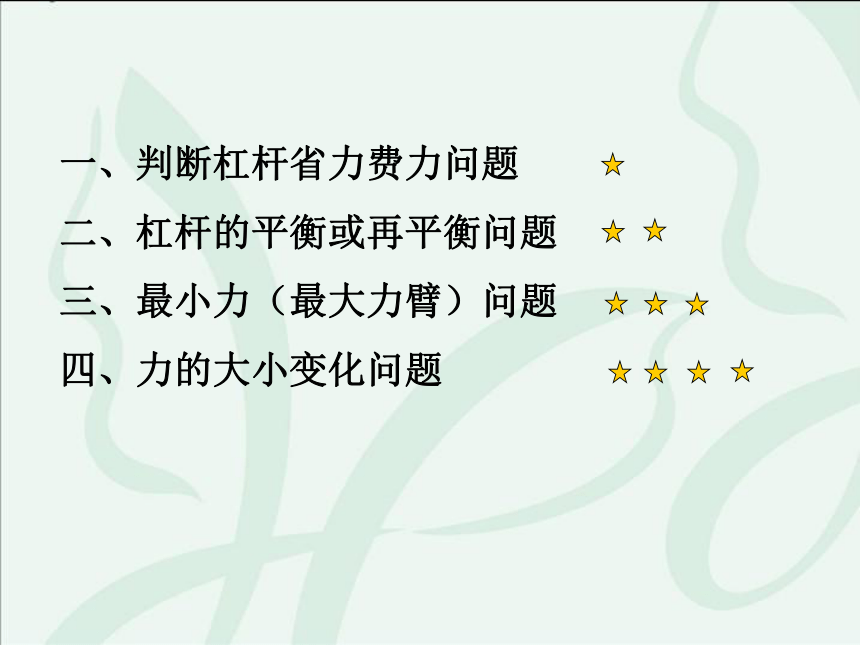

一、判断杠杆省力费力问题
二、杠杆的平衡或再平衡问题
三、最小力（最大力臂）问题
四、力的大小变化问题

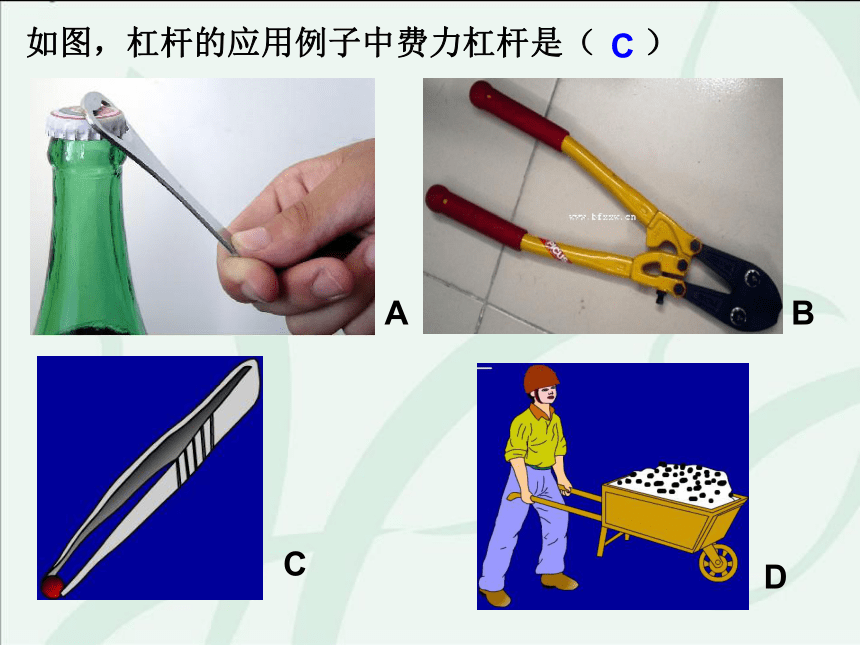

如图，杠杆的应用例子中费力杠杆是（ ）
A
B
C
D
C

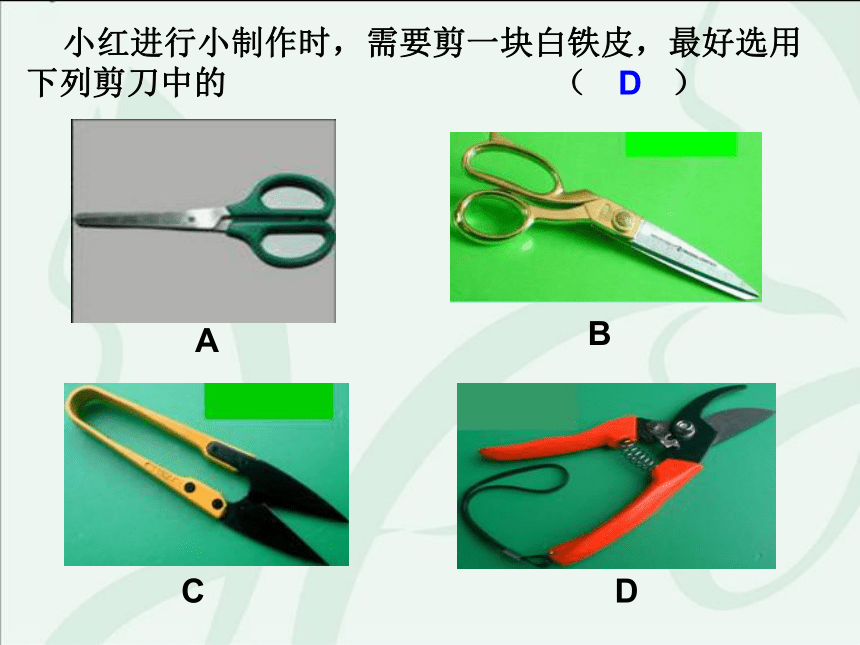

小红进行小制作时，需要剪一块白铁皮，最好选用下列剪刀中的 （ ）
A
B
C
D
D
一、判断杠杆省力费力问题
二、杠杆的平衡或再平衡问题
三、最小力（最大力臂）问题
四、力的大小变化问题

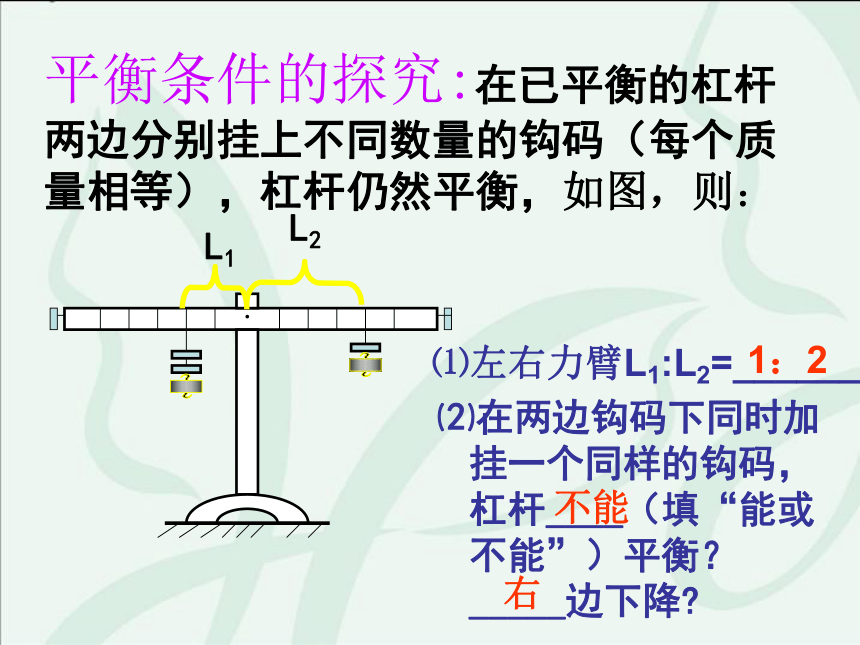

平衡条件的探究:在已平衡的杠杆两边分别挂上不同数量的钩码（每个质量相等），杠杆仍然平衡，如图，则：
⑴左右力臂L1:L2=______
·
L1
L2
⑵在两边钩码下同时加挂一个同样的钩码，杠杆____（填“能或不能”）平衡？ _____边下降
1：2
不能
右

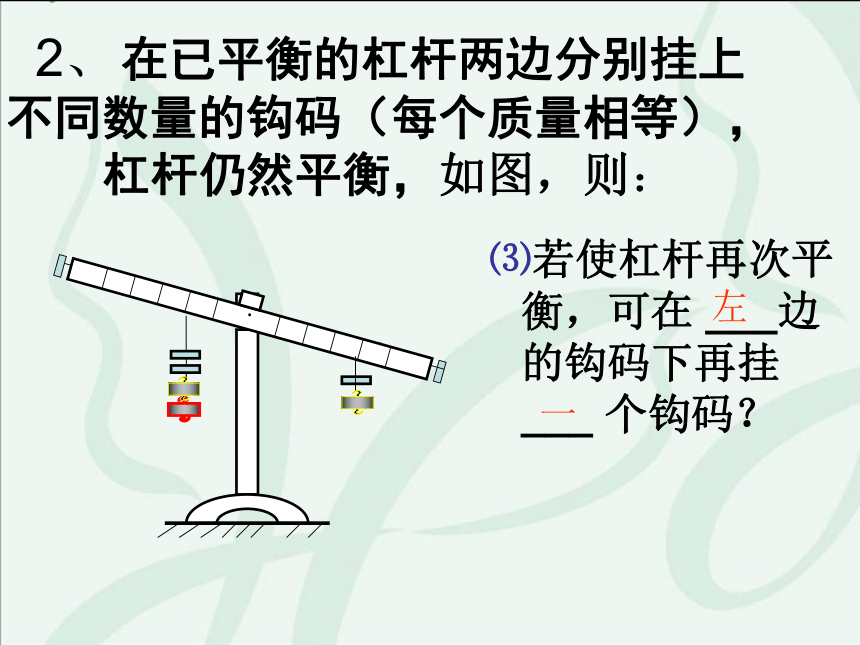

2、 在已平衡的杠杆两边分别挂上不同数量的钩码（每个质量相等），杠杆仍然平衡，如图，则：
⑶若使杠杆再次平衡，可在 ___边的钩码下再挂 ___ 个钩码？
·
左
一
2、 在已平衡的杠杆两边分别挂上不同数量的钩码（每个质量相等），杠杆仍然平衡，如图，则：
·
⑷若使再次平衡的杠杆两边同时去掉一个钩码，则 ___ 边将下降
左
例、如图所示，杠杆平衡，下列做法仍能使杠杆平衡的是（ ）
A．两边钩码各向外移动一格
B．左边增加一个钩码，右边向外移动一格
C．左右两边的钩码各减少一个
D．左右两边的钩码各增加为原来的两倍。
D
一、判断杠杆省力费力问题
二、杠杆的平衡或再平衡问题
三、最小力（最大力臂）问题
四、力的大小变化问题
如图是铁道检修工用的道钉撬，有关尺寸见图。若在 A点竖直向下 作用200牛的力，道钉撬对道钉会产生多大
的力？如果还不能
将道钉撬出，在保
持手的作用力大小
和作用点不变的情
况下，采用什么方
法可增大道钉撬对
道钉的作用力？
O
A
F1
F2
1.2米
200牛
6厘米
根据杠杆的平衡条件可以看出：当作用在杠杆上的阻力F2和阻力臂L2一定时，动力臂越长，使杠杆平衡所需的动力F1越小，也就是说动力臂最长时用的动力最小。
例、在电视剧《三国》中，有这样一个情景：一群士兵用力拉动一个杠杆，会将石块抛向敌方阵营。它是一个 杠杆。要把石块抛出去，图中作用在A点的力沿 方向最小（填a、b或c）。
O
c
bF2
a
A
如图3所示，一重力可忽略不计的杠杆，支点为O，A端挂一重物G，若要杠杆在图示位置平衡，要在C点加最小的力，这个力的方向怎样？
总结、为了使动力臂最长，施加的动力必须具备两个条件：
⑴动力的作用点在杠杆上距支点最远处；
⑵动力方向应垂直于支点和动力作用点的连线。
如图所示，王师傅想用最省力的方法把—个油桶推上台阶，请在图中画出这个力的示意图。
一、判断杠杆省力费力问题
二、杠杆的平衡或再平衡问题
三、最小力（最大力臂）问题
四、力的大小变化问题
G
O
G
例: 如图所示杠杆，在A端施一个始终与杠杆垂直的力F，当杠杆由如图实线位置匀速转动到虚线位置时，F大小的变化情况是（ ）
A．大小不变
B．由小变大
C．先变大后变小
D．先变小后变大
F
A
F
例: 如图所示杠杆，在A端施一个始终与杠杆垂直的力F，当杠杆由如图实线位置匀速转动到虚线位置时，F大小的变化情况是（ ）
A．大小不变
B．由小变大
C．先变大后变小
D．先变小后变大
G
G
O
例: 如图所示杠杆，在A端施一个始终与杠杆垂直的力F，当杠杆由如图实线位置匀速转动到虚线位置时，F大小的变化情况是（ ）
A．大小不变
B．由小变大
C．先变大后变小
D．先变小后变大
G
O
例: 如图所示，轻质杠杆OA中点悬挂一重G=60N的物体，在A端施加一竖直向上的力F，杠杆在水平位置平衡，则F=________N；保持F的方向不变，将杠杆从A位置匀速提到B位置的过程中，力F将________（填"变大"、"不变"或"变小" ）
比比看:这两道题的不同点在哪
如图，人的前臂可视为杠杆，当弯曲肘将小球向上举起时，下列说法中正确的是 （ ）
A、前臂是省力杠杆，阻力臂变大
B、前臂是省力杠杆，阻力臂变小
C、前臂是费力杠杆，阻力臂变大
D、前臂是费力杠杆，阻力臂变小
D
作业：
作业本A p29-30
订正试卷 订正好了面批
