11.4串联电路和并联电路—【新教材】人教版（2019）人教版高中物理必修第三册练习

11.4串联电路和并联电路练习1

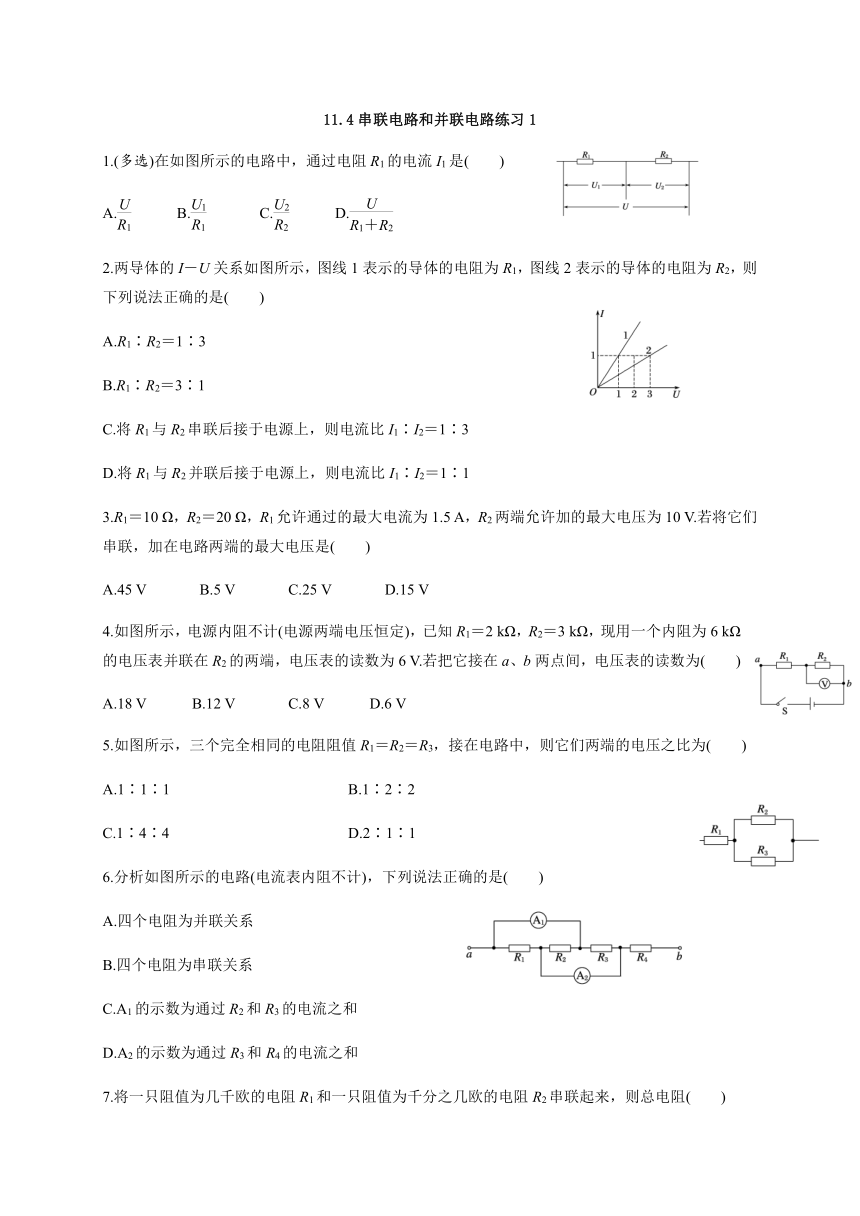

1.(多选)在如图所示的电路中，通过电阻R1的电流I1是(　　)
A.
B.
C.
D.
2.两导体的I－U关系如图所示，图线1表示的导体的电阻为R1，图线2表示的导体的电阻为R2，则下列说法正确的是(　　)
A.R1∶R2＝1∶3
B.R1∶R2＝3∶1
C.将R1与R2串联后接于电源上，则电流比I1∶I2＝1∶3
D.将R1与R2并联后接于电源上，则电流比I1∶I2＝1∶1
3.R1＝10
Ω，R2＝20
Ω，R1允许通过的最大电流为1.5
A，R2两端允许加的最大电压为10
V.若将它们串联，加在电路两端的最大电压是(　　)
A.45
V
B.5
V
C.25
V
D.15
V
4.如图所示，电源内阻不计(电源两端电压恒定)，已知R1＝2
kΩ，R2＝3
kΩ，现用一个内阻为6
kΩ的电压表并联在R2的两端，电压表的读数为6
V.若把它接在a、b两点间，电压表的读数为(　　)
A.18
V
B.12
V
C.8
V
D.6
V
5.如图所示，三个完全相同的电阻阻值R1＝R2＝R3，接在电路中，则它们两端的电压之比为(　　)
A.1∶1∶1　　　　　　
B.1∶2∶2
C.1∶4∶4　　　　　　
D.2∶1∶1
6.分析如图所示的电路(电流表内阻不计)，下列说法正确的是(　　)
A.四个电阻为并联关系
B.四个电阻为串联关系
C.A1的示数为通过R2和R3的电流之和
D.A2的示数为通过R3和R4的电流之和
7.将一只阻值为几千欧的电阻R1和一只阻值为千分之几欧的电阻R2串联起来，则总电阻(　　)
A.很接近R1且略大于R1
B.很接近R1且略小于R1
C.很接近R2且略大于R2
D.很接近R2且略小于R2

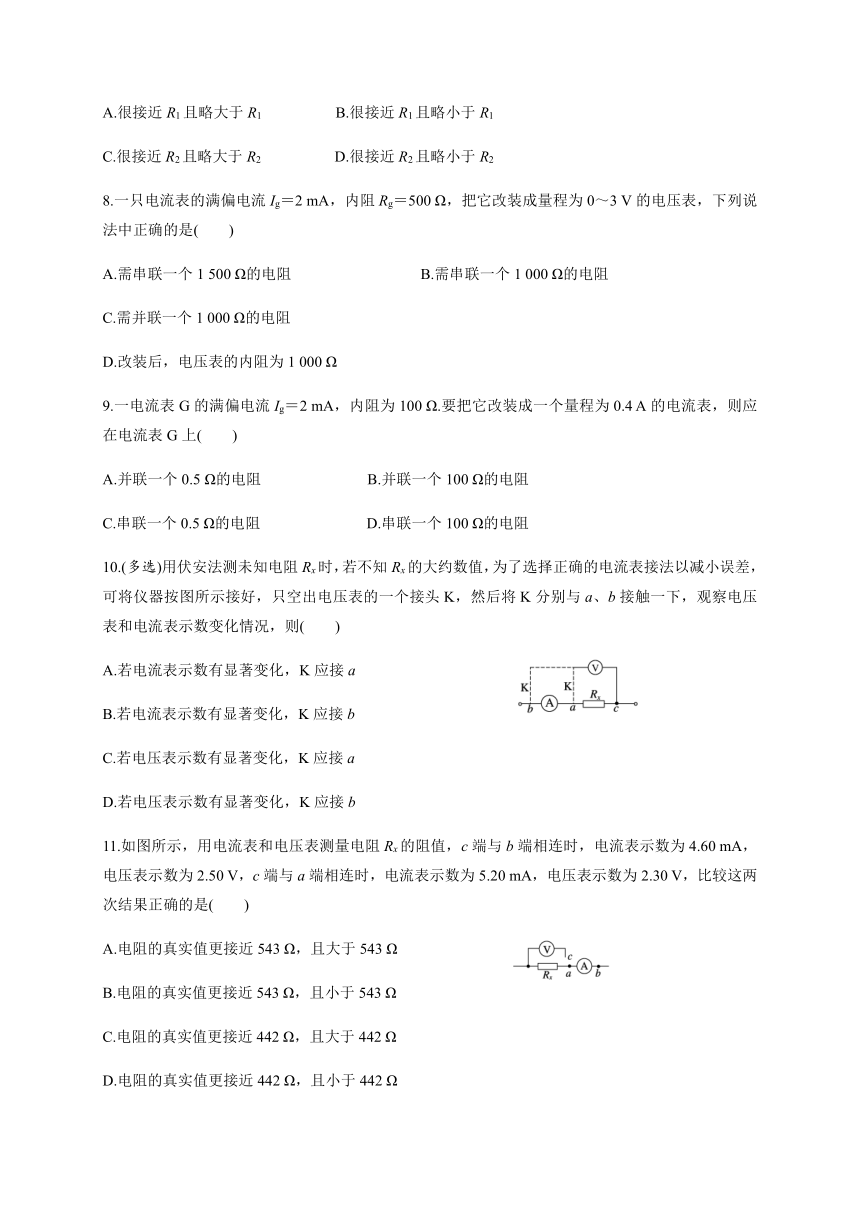

8.一只电流表的满偏电流Ig＝2
mA，内阻Rg＝500
Ω，把它改装成量程为0～3
V的电压表，下列说法中正确的是(　　)
A.需串联一个1
500
Ω的电阻
B.需串联一个1
000
Ω的电阻
C.需并联一个1
000
Ω的电阻
D.改装后，电压表的内阻为1
000
Ω
9.一电流表G的满偏电流Ig＝2
mA，内阻为100
Ω.要把它改装成一个量程为0.4
A的电流表，则应在电流表G上(　　)
A.并联一个0.5
Ω的电阻
B.并联一个100
Ω的电阻
C.串联一个0.5
Ω的电阻
D.串联一个100
Ω的电阻
10.(多选)用伏安法测未知电阻Rx时，若不知Rx的大约数值，为了选择正确的电流表接法以减小误差，可将仪器按图所示接好，只空出电压表的一个接头K，然后将K分别与a、b接触一下，观察电压表和电流表示数变化情况，则(　　)
A.若电流表示数有显著变化，K应接a
B.若电流表示数有显著变化，K应接b
C.若电压表示数有显著变化，K应接a
D.若电压表示数有显著变化，K应接b
11.如图所示，用电流表和电压表测量电阻Rx的阻值，c端与b端相连时，电流表示数为4.60
mA，电压表示数为2.50
V，c端与a端相连时，电流表示数为5.20
mA，电压表示数为2.30
V，比较这两次结果正确的是(　　)
A.电阻的真实值更接近543
Ω，且大于543
Ω
B.电阻的真实值更接近543
Ω，且小于543
Ω
C.电阻的真实值更接近442
Ω，且大于442
Ω
D.电阻的真实值更接近442
Ω，且小于442
Ω

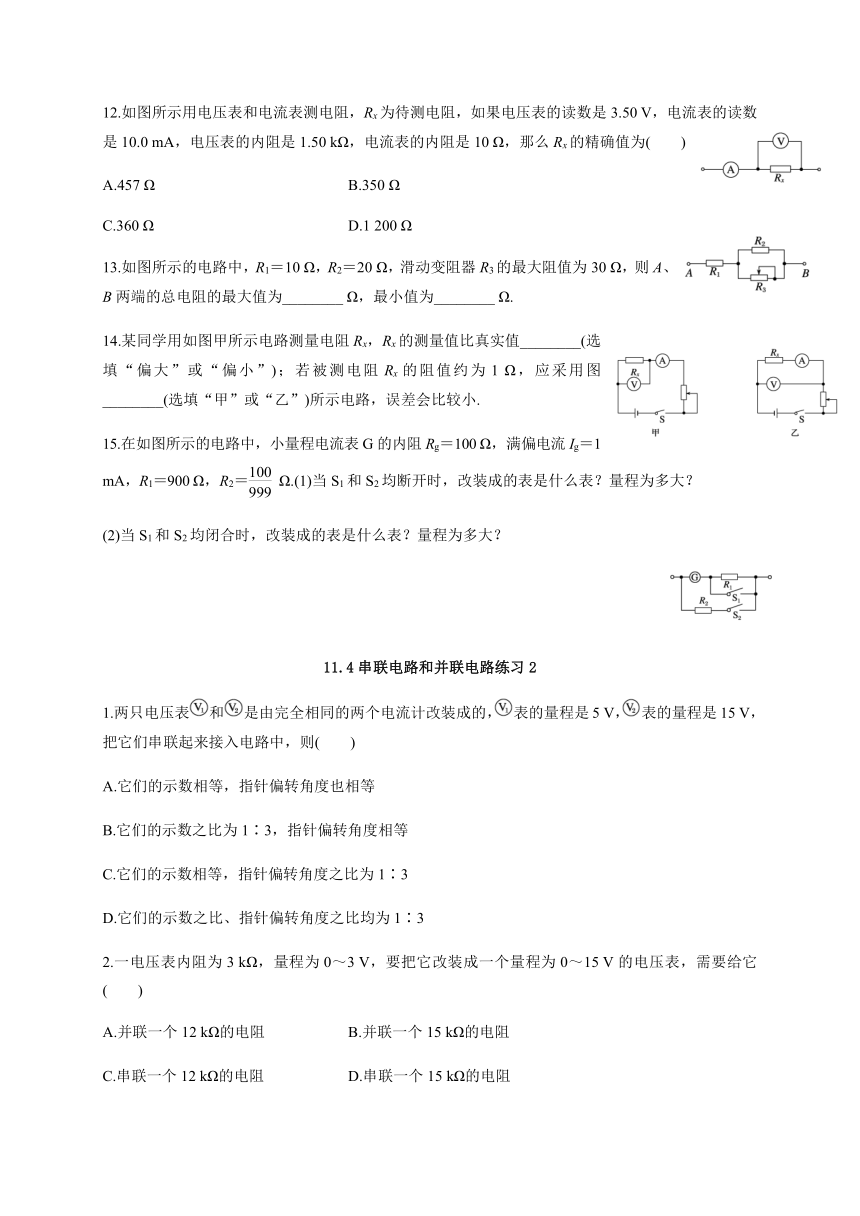

12.如图所示用电压表和电流表测电阻，Rx为待测电阻，如果电压表的读数是3.50
V，电流表的读数是10.0
mA，电压表的内阻是1.50
kΩ，电流表的内阻是10
Ω，那么Rx的精确值为(　　)
A.457
Ω
B.350
Ω
C.360
Ω
D.1
200
Ω
13.如图所示的电路中，R1＝10
Ω，R2＝20
Ω，滑动变阻器R3的最大阻值为30
Ω，则A、B两端的总电阻的最大值为________
Ω，最小值为________
Ω.
14.某同学用如图甲所示电路测量电阻Rx，Rx的测量值比真实值________(选填“偏大”或“偏小”)；若被测电阻Rx的阻值约为1
Ω，应采用图________(选填“甲”或“乙”)所示电路，误差会比较小.
15.在如图所示的电路中，小量程电流表G的内阻Rg＝100
Ω，满偏电流Ig＝1
mA，R1＝900
Ω，R2＝
Ω.(1)当S1和S2均断开时，改装成的表是什么表？量程为多大？
(2)当S1和S2均闭合时，改装成的表是什么表？量程为多大？
11.4串联电路和并联电路练习2
1.两只电压表和是由完全相同的两个电流计改装成的，表的量程是5
V，表的量程是15
V，把它们串联起来接入电路中，则(　　)
A.它们的示数相等，指针偏转角度也相等
B.它们的示数之比为1∶3，指针偏转角度相等
C.它们的示数相等，指针偏转角度之比为1∶3
D.它们的示数之比、指针偏转角度之比均为1∶3
2.一电压表内阻为3
kΩ，量程为0～3
V，要把它改装成一个量程为0～15
V的电压表，需要给它(　　)
A.并联一个12
kΩ的电阻
B.并联一个15
kΩ的电阻
C.串联一个12
kΩ的电阻
D.串联一个15
kΩ的电阻
3.有一电流表内阻为10
Ω，满偏电流为500
mA，要把它改装成量程是3
A的电流表.正确的方法是(　　)
A.应串联一个2
Ω的电阻
B.应并联一个2
Ω的电阻
C.应串联一个60
Ω的电阻
D.应并联一个60
Ω的电阻
4.(多选)如图1甲、乙所示的电路图为电表改装的示意图，G为表头、R为可调电阻，则下列说法正确的是(　　)
A.图甲为电流表改装的原理图，增大可调电阻的阻值，改装后电表的量程增大
B.图甲为电流表改装的原理图，增大可调电阻的阻值，改装后电表的量程减小
C.图乙为电压表改装的原理图，增大可调电阻的阻值，改装后电表的量程增大
D.图乙为电压表改装的原理图，增大可调电阻的阻值，改装后电表的量程减小
5.把表头G改装成大量程电流表时，下列说法正确的是(　　)
A.改装原理为并联电阻能增大通过G的电流
B.改装成电流表后，表头G本身允许加的电压增大了
C.改装后，表头G自身的电阻减小了
D.改装后使用时，表头G本身的参量都不改变，整个并联电路允许通过的电流增大了
6.一电压表由电流表G和电阻R串联而成.若在使用过程中发现此电压表的读数总比准确值稍小一些，采用下列哪种措施可以改进(　　)
A.在R上串联一个比R大得多的电阻
B.在R上串联一个比R小得多的电阻
C.在R上并联一个比R小得多的电阻
D.在R上并联一个比R大得多的电阻
7.如图所示电路中，电阻R1、R2、R3的阻值相等，电池的电阻不计(电池两端电压恒定).那么开关S接通后流过R2的电流是S接通前的(　　)
A.
B.
C.
D.
8.(多选)在图中，甲、乙两图分别为测灯泡电阻R的电路图，下列说法正确的是(　　)
A.甲图的接法叫电流表外接法，乙图的接法叫电流表内接法
B.甲中R测>R真，乙中R测C.甲中误差由电压表分流引起，为了减小误差，应使R?RV，故此法测较小电阻好
D.乙中误差由电流表分压引起，为了减小误差，应使R?RA，故此法测较大电阻好
9.某同学在进行电阻测量时，需要将一满偏电流为50
μA、阻值为800
Ω的小量程电流表G改装成量程为3
V的电压表，则需要选择一个阻值为________Ω的电阻与这一电流表________(选填“串”或“并”)联.
10.如图是有两个量程的电压表，当使用a、b两个端点时，量程为0～3
V，当使用a、c两个端点时，量程为0～15
V.已知电流表的内阻Rg为100
Ω，满偏电流为1
mA，则电阻R1的阻值是________
Ω，电阻R2的阻值是________
Ω.
11.用伏安法测某一电阻：电压表示数为U，电流表示数为I，电阻测量值R＝.如果采用如图甲所示的电路，测量值为R1，如果采用如图乙所示电路，测量值为R2，电阻的真实值为R真，它们之间的关系是：R1____R真，R2______R真(填“>”“＝”或“<”)，这种误差属于________误差.
12.如图所示，滑动变阻器的总电阻R＝1
000
Ω，A、B两端电压U＝100
V，调节滑片P使其下部电阻R1＝400
Ω.
(1)空载时，C、D两端电压多大？
(2)在C、D间接入一个R0＝400
Ω的电阻，C、D两端的电压多大？
13.如图所示，A、B两点间电压恒定为12
V，定值电阻R1＝2.4
kΩ、R2＝4.8
kΩ.
(1)若在a、b之间接一个C＝100
μF的电容器，闭合开关S，电路稳定后，求电容器上所带的电荷量；
(2)若在a、b之间接一个内阻RV＝4.8
kΩ的电压表，求电压表的示数.
11.4串联电路和并联电路练习1答案
1.答案　BCD
2.答案　A
3.答案　D
4.答案　B
5.答案　D
6.答案　C
7.答案　A
8.答案　B
9.答案　A
10.答案　BC11.答案　B
12.答案　A
13.答案　22　10
14.答案　偏小　甲
15.答案　(1)电压表　1
V　(2)电流表　1
A
11.4串联电路和并联电路练习2答案
1.答案　B2.答案　C3.答案　B4.答案　BC5.答案　D6.答案　D
7.答案　B8.答案　ACD
9.答案　5.92×104　串
10.答案　2
900　12
000
11.答案　<　>　系统
12.答案　(1)40
V　(2)25
V
13.答案　(1)8×10－4
C　(2)6
V
