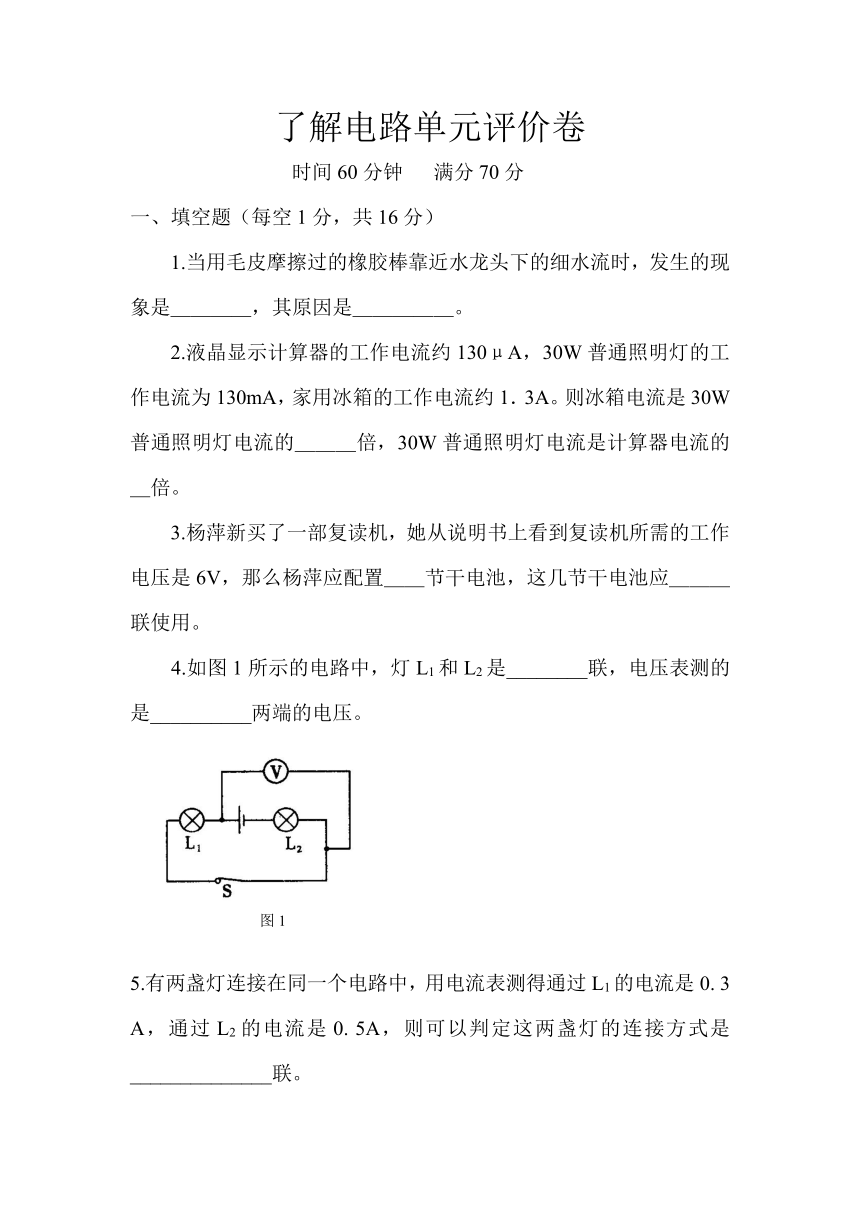

（沪科版）了解电路单元评价卷（有答案）

了解电路单元评价卷
时间60分钟 满分70分
一、填空题（每空1分，共16分）
1.当用毛皮摩擦过的橡胶棒靠近水龙头下的细水流时，发生的现象是＿＿＿＿，其原因是＿＿＿＿＿。
2.液晶显示计算器的工作电流约130μA，30W普通照明灯的工作电流为130mA，家用冰箱的工作电流约1．3A。则冰箱电流是30W普通照明灯电流的＿＿＿倍，30W普通照明灯电流是计算器电流的＿倍。
3.杨萍新买了一部复读机，她从说明书上看到复读机所需的工作电压是6V，那么杨萍应配置＿＿节干电池，这几节干电池应＿＿＿联使用。
4.如图1所示的电路中，灯L1和L2是________联，电压表测的是__________两端的电压。
5.有两盏灯连接在同一个电路中，用电流表测得通过L1的电流是0. 3 A，通过L2的电流是0. 5A，则可以判定这两盏灯的连接方式是______________联。

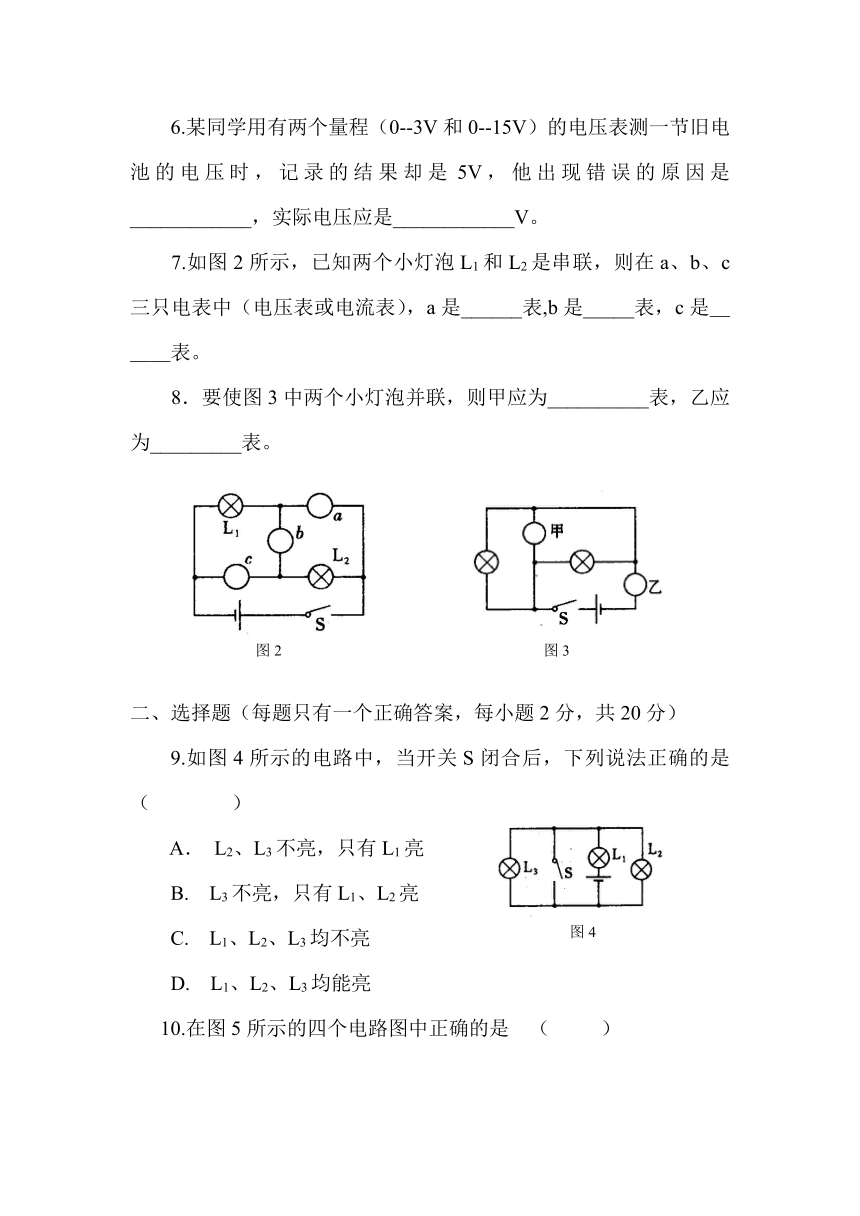

6.某同学用有两个量程（0--3V和0--15V）的电压表测一节旧电池的电压时，记录的结果却是5V，他出现错误的原因是____________，实际电压应是____________V。
7.如图2所示，已知两个小灯泡L1和L2是串联，则在a、b、c三只电表中（电压表或电流表），a是______表,b是_____表，c是＿＿＿表。
8．要使图3中两个小灯泡并联，则甲应为__________表，乙应为_________表。
二、选择题（每题只有一个正确答案，每小题2分，共20分）
9.如图4所示的电路中，当开关S闭合后，下列说法正确的是（ ）
A． L2、L3不亮，只有L1亮
B. L3不亮，只有L1、L2亮
C. L1、L2、L3均不亮
D. L1、L2、L3均能亮
10.在图5所示的四个电路图中正确的是 （ ）
11.如图6所示，用电流表测通过L1的电流，其中正确的是（ ）
12.甲、乙两个金属球，甲不带电，乙带正电荷，用导线将甲、乙连接起来时，下列说法中正确的是 （ ）
A.电流方向从乙到甲，自由电子运动方向从乙到甲
B.电流方向从乙到甲，自由电子运动方向从甲到乙
C.电流方向从甲到乙，自由电子运动方向从甲到乙
D.电流方向从甲到乙，自由电子运动方向从乙到甲

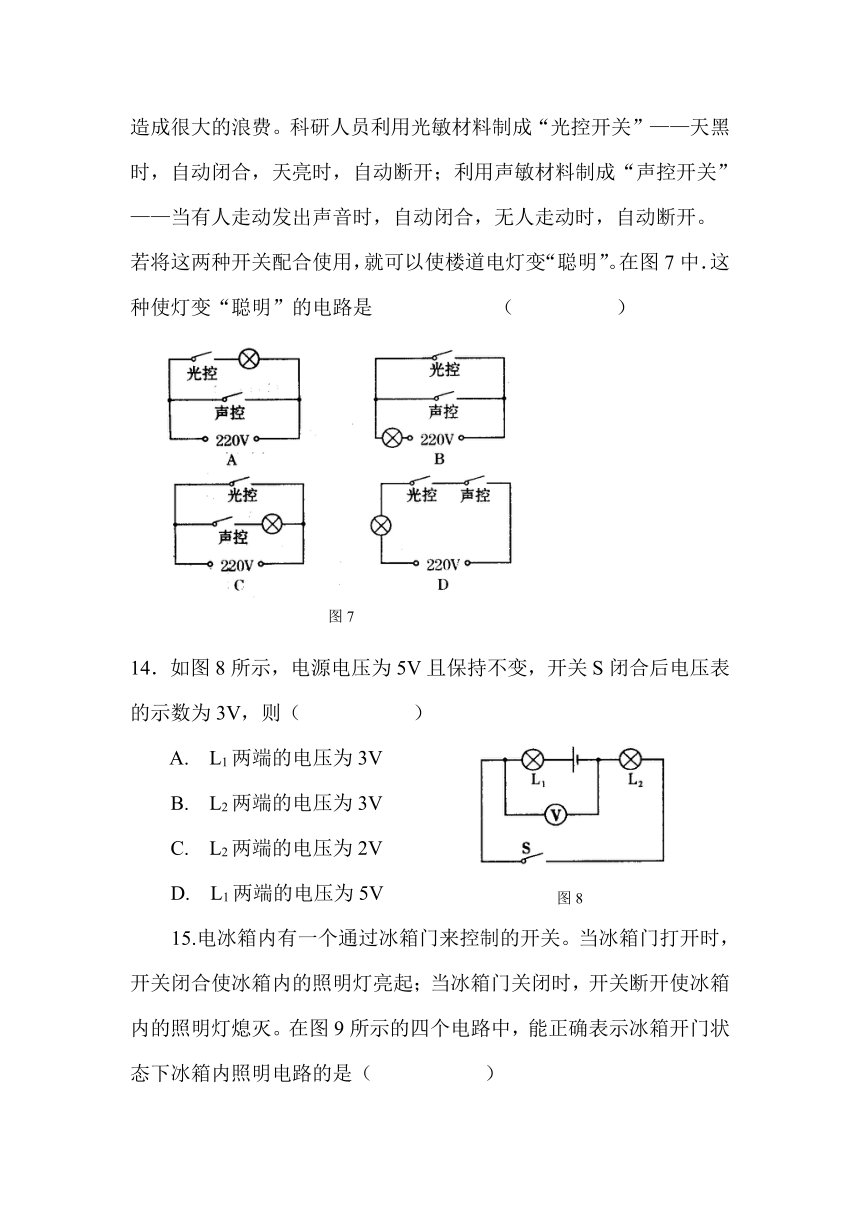

13.居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着会造成很大的浪费。科研人员利用光敏材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用声敏材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时，自动断开。
若将这两种开关配合使用，就可以使楼道电灯变“聪明”。在图7中．这种使灯变“聪明”的电路是 （ ）
14．如图8所示，电源电压为5V且保持不变，开关S闭合后电压表的示数为3V，则（ ）
A. L1两端的电压为3V
B. L2两端的电压为3V
C. L2两端的电压为2V
D. L1两端的电压为5V

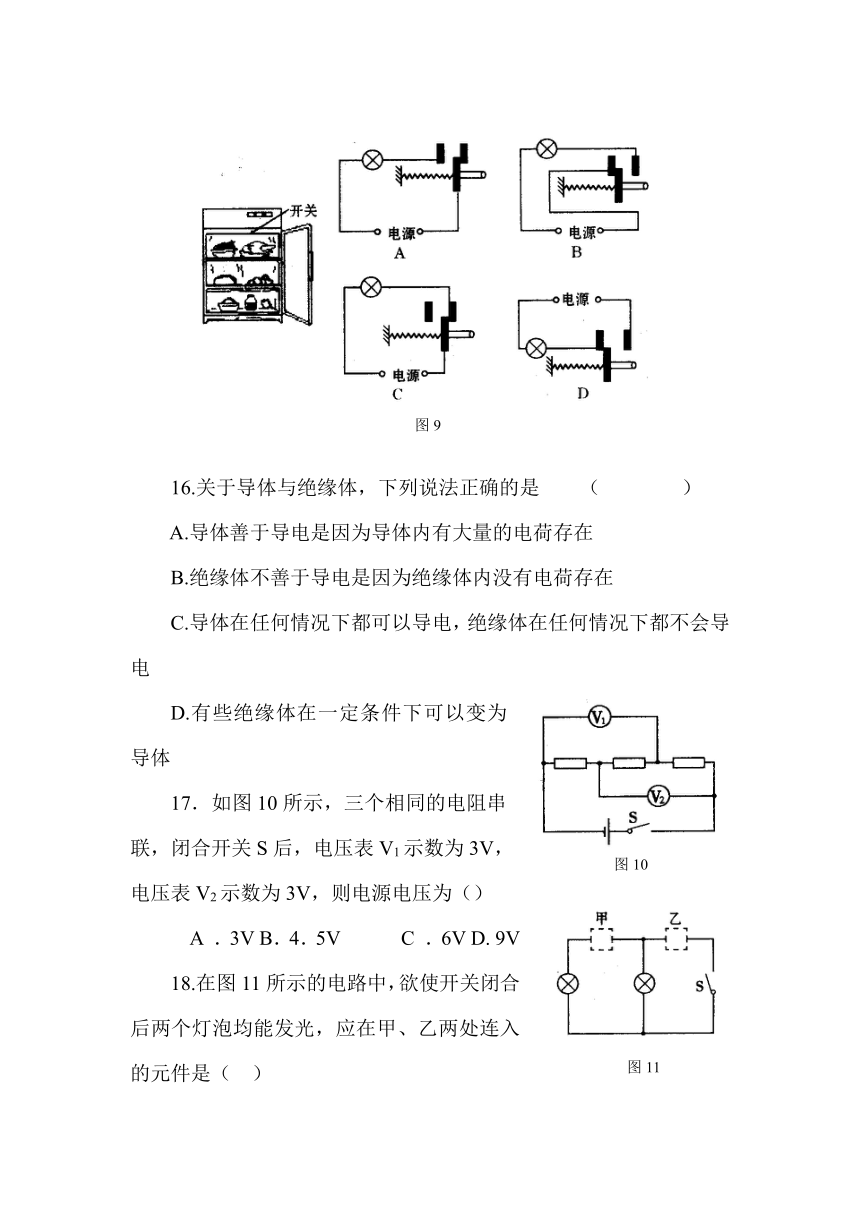

15.电冰箱内有一个通过冰箱门来控制的开关。当冰箱门打开时，开关闭合使冰箱内的照明灯亮起；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭。在图9所示的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是（ ）
16.关于导体与绝缘体，下列说法正确的是 （ ）
A.导体善于导电是因为导体内有大量的电荷存在
B.绝缘体不善于导电是因为绝缘体内没有电荷存在
C.导体在任何情况下都可以导电，绝缘体在任何情况下都不会导电
D.有些绝缘体在一定条件下可以变为导体
17．如图10所示，三个相同的电阻串联，闭合开关S后，电压表V1示数为3V，电压表V2示数为3V，则电源电压为（）
A ．3V B．4．5V C ．6V D. 9V
18.在图11所示的电路中，欲使开关闭合后两个灯泡均能发光，应在甲、乙两处连入的元件是（ ）
A.甲是电流表，乙是电池组
B.甲是电池组，乙是电流表
C.甲是电压表，乙是电池组
D.甲是电压表，乙是电流表
三、作图题（每题5分．共15分）
19.如图12甲所示的电路中，S为一个单刀双掷开关，请你根据图甲所示的电路图，用笔画线代替导线，将图乙中未连接好的器材连接起来（连线不能交叉）
图12
20.根据图13的电路图，用笔画线代替导线把各元件连成实物电路。
图13
21.根据图14所示的实物连接图画出对应的电路图（图中两灯均能正常发光），并指出图中的电表是电流表还是电压表。
图14
四、实验与探究题（第22、23题每题5分，第24题9分，共19分）
22.小林同学连接了如图15所示的电路，闭合开关S后，发现灯L1较亮、灯L2较暗。他对这一观象的解释是：电流从电源正极出发，在经过灯L1和灯L2的过程中逐渐变小了。小欢认为小林的解释是错误的，她只利用图15中的器材做了适当的变动进行实验，并根据实验现象，说明小林的解释是错误的。
（1)请你画出小欢将器材变动后的电路图。
（2）根据实验现象说明小林的解释是错误的。
23.在“探究并联电路中的电流”的活动中，小华同学用图16所示的电路来测量通过小灯泡的电流。
图16
（1)若小华用此图是测通过L2的电流，电路连接有什么错误？
(2）如改测通过L1的电流，但只允许变动图中一根导线的一个端点，请在图中原线上画“×”，并用虚线标出改动。
24.在“探究串联电路中的电流规律”的实验中，同学们提出了串联电路中电流处处相等的猜想。为了验证这一猜想，第一组同学认为，只要测出图17电路中a、b两处的电流，然后进行比较就行了；第二组同学则认为，必须测出a、b、c只处的电流再进行比较。
（1）小东采用了第一组的办法，分别用电流表的0 -0.6A量程和。一3A量程测a、b两处的电流，得到的结果为0. 32A和0. 3A由此他认为：在串联电路中，电流从正极流向负极时会越来越小，小东得不出正确结论的原因是_______________________________________。
(2)你认为第＿＿＿＿组的办法更合理，理由是________________
_____________________________________________________。
(3）小丽按照第二组的办法，在a、b、c三处分别进行了测量。实验结束后，她认为即便这样验证猜想，也不具有足够的说服力。你认为她接下来的操作是_______________________________________
______________________________________________________。
