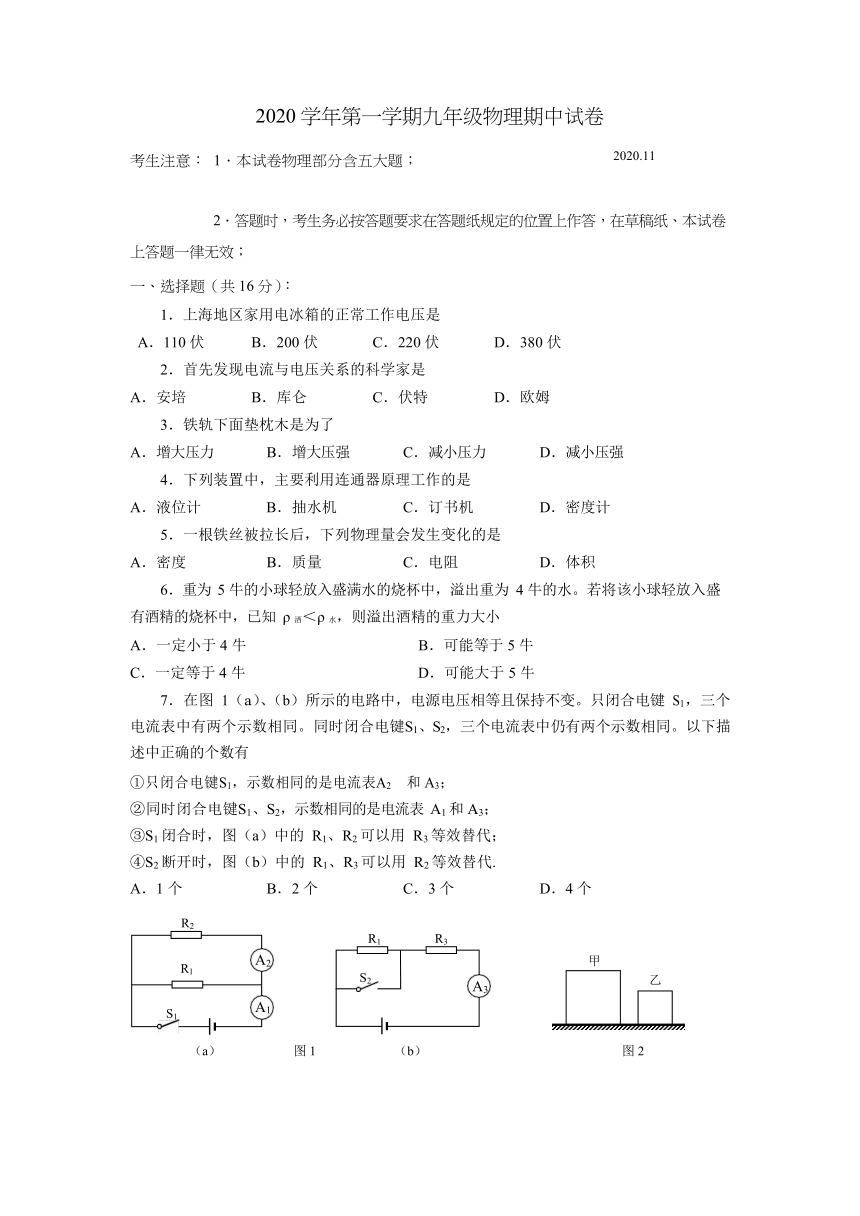

2020 学年第一学期九年级物理期中试卷
考生注意： 1．本试卷物理部分含五大题；
2020.11
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效；
一、选择题（共 16 分）：
1．上海地区家用电冰箱的正常工作电压是
A．110 伏 B．200 伏 C．220 伏 D．380 伏
2．首先发现电流与电压关系的科学家是
A．安培 B．库仑 C．伏特 D．欧姆
3．铁轨下面垫枕木是为了
A．增大压力 B．增大压强 C．减小压力 D．减小压强
4．下列装置中，主要利用连通器原理工作的是
A．液位计 B．抽水机 C．订书机 D．密度计
5．一根铁丝被拉长后，下列物理量会发生变化的是
A．密度 B．质量 C．电阻 D．体积
6．重为 5 牛的小球轻放入盛满水的烧杯中，溢出重为 4 牛的水。若将该小球轻放入盛有酒精的烧杯中，已知 ρ 酒＜ρ 水，则溢出酒精的重力大小
A．一定小于 4 牛 B．可能等于 5 牛
C．一定等于 4 牛 D．可能大于 5 牛
7．在图 1（a）、（b）所示的电路中，电源电压相等且保持不变。只闭合电键 S1，三个电流表中有两个示数相同。同时闭合电键S1、S2，三个电流表中仍有两个示数相同。以下描述中正确的个数有
①只闭合电键S1，示数相同的是电流表A2 和A3；
②同时闭合电键S1、S2，示数相同的是电流表 A1 和A3；
③S1 闭合时，图（a）中的 R1、R2 可以用 R3 等效替代；
④S2 断开时，图（b）中的 R1、R3 可以用 R2 等效替代.
A．1 个 B．2 个 C．3 个 D．4 个
R2
R1
S1
A2
A1
S2
A3
R1 R3
甲
乙
（a） 图 1 （b） 图 2

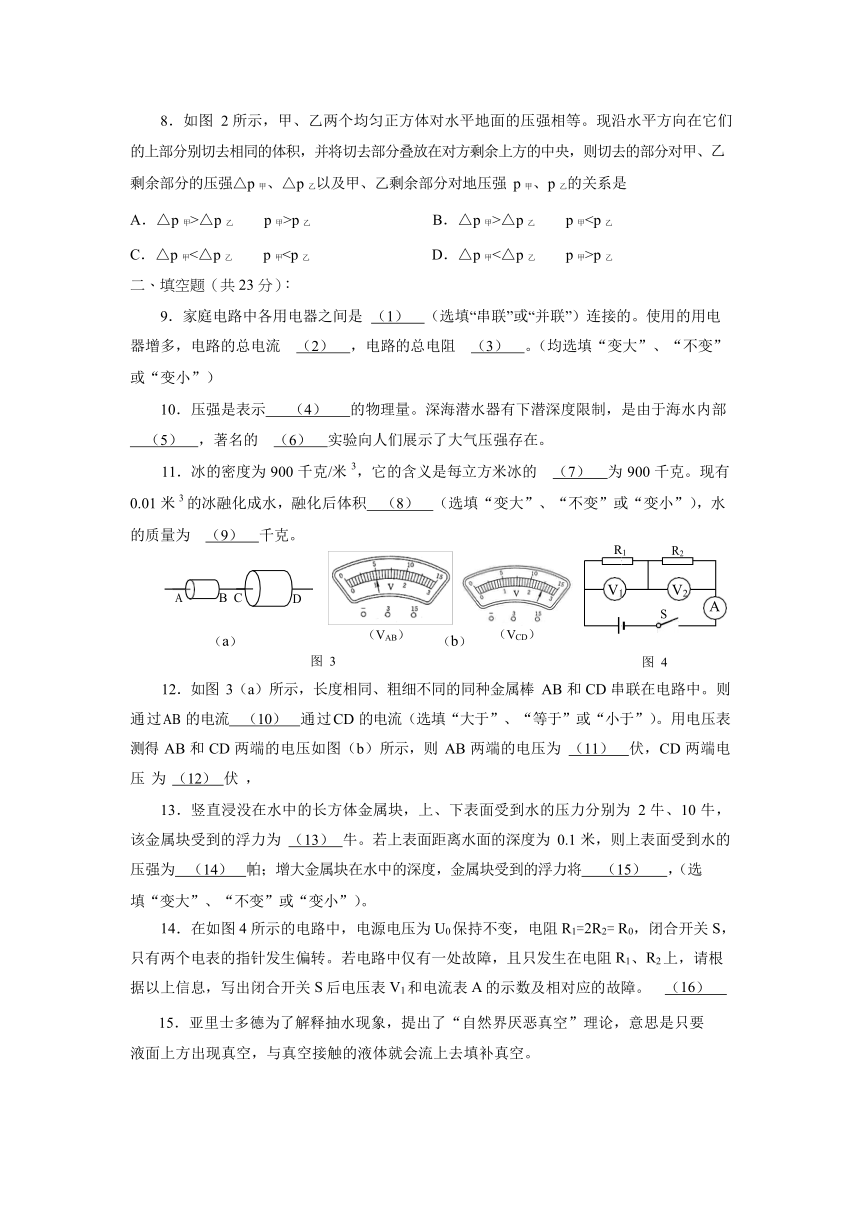

8．如图 2 所示，甲、乙两个均匀正方体对水平地面的压强相等。现沿水平方向在它们
的上部分别切去相同的体积，并将切去部分叠放在对方剩余上方的中央，则切去的部分对甲、乙剩余部分的压强△p 甲、△p 乙以及甲、乙剩余部分对地压强 p 甲、p 乙的关系是
A．△p 甲>△p 乙 p 甲>p 乙
C．△p 甲<△p 乙 p 甲

二、填空题（共 23 分）：

B．△p 甲>△p 乙 p 甲

D．△p 甲<△p 乙 p 甲>p 乙
9．家庭电路中各用电器之间是 （1） （选填“串联”或“并联”）连接的。使用的用电器增多，电路的总电流 （2） ，电路的总电阻 （3） 。（均选填“变大”、“不变”
或“变小”）
10．压强是表示 （4） 的物理量。深海潜水器有下潜深度限制，是由于海水内部
（5） ，著名的 （6） 实验向人们展示了大气压强存在。
11．冰的密度为 900 千克/米 3，它的含义是每立方米冰的 （7） 为 900 千克。现有
0.01 米 3 的冰融化成水，融化后体积 （8） （选填“变大”、“不变”或“变小”），水的质量为 （9） 千克。
V1
V2
S
A
288607559055R1 R2
A
B C
D

（a）
图 3
（VAB）
（b）
（VCD）
图 4
12．如图 3（a）所示，长度相同、粗细不同的同种金属棒 AB 和CD 串联在电路中。则通过AB 的电流 （10） 通过CD 的电流（选填“大于”、“等于”或“小于”）。用电压表测得 AB 和 CD 两端的电压如图（b）所示，则 AB 两端的电压为 （11） 伏，CD 两端电压 为 （12） 伏 ，
13．竖直浸没在水中的长方体金属块，上、下表面受到水的压力分别为 2 牛、10 牛， 该金属块受到的浮力为 （13） 牛。若上表面距离水面的深度为 0.1 米，则上表面受到水的压强为 （14） 帕；增大金属块在水中的深度，金属块受到的浮力将 （15） ，（选
填“变大”、“不变”或“变小”）。
14．在如图 4 所示的电路中，电源电压为 U0 保持不变，电阻R1=2R2= R0，闭合开关S， 只有两个电表的指针发生偏转。若电路中仅有一处故障，且只发生在电阻R1、R2 上，请根据以上信息，写出闭合开关 S 后电压表V1 和电流表A 的示数及相对应的故障。 （16）
15．亚里士多德为了解释抽水现象，提出了“自然界厌恶真空”理论，意思是只要
液面上方出现真空，与真空接触的液体就会流上去填补真空。

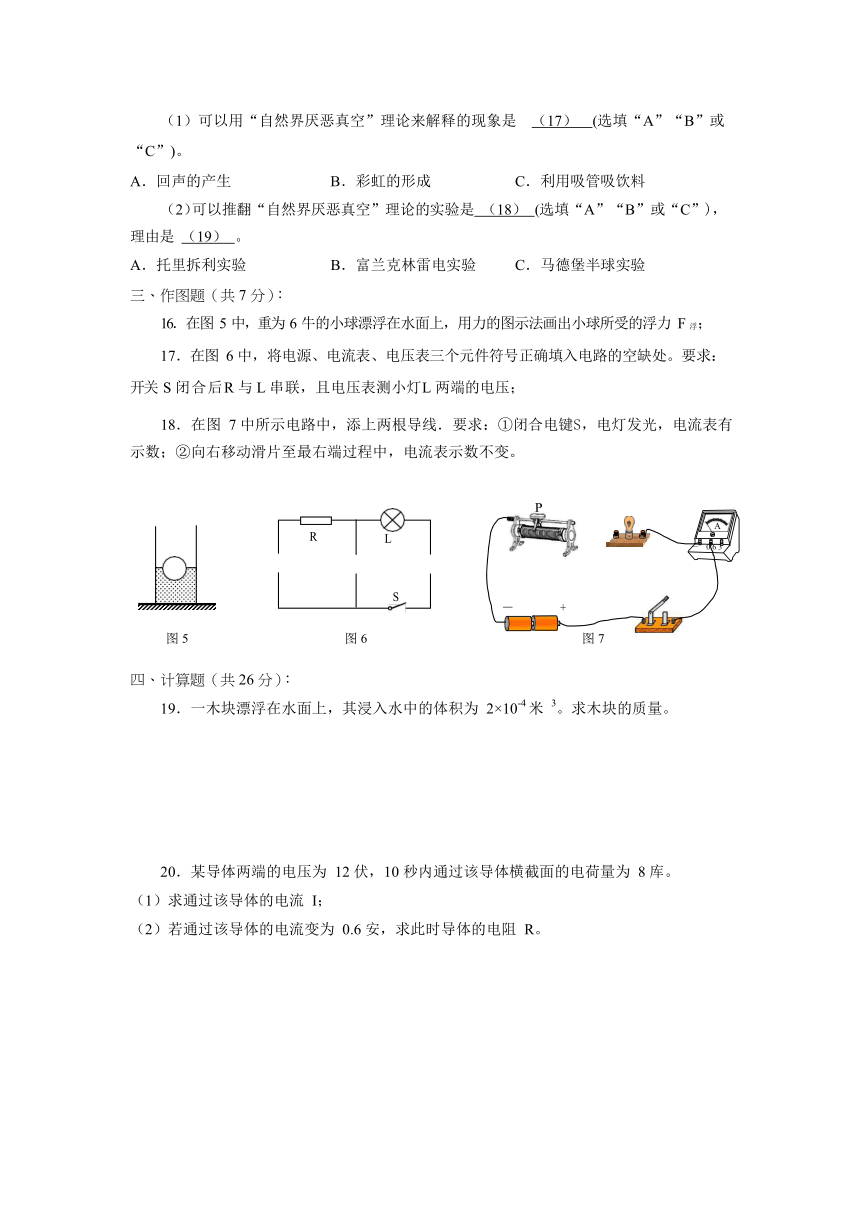

（1）可以用“自然界厌恶真空”理论来解释的现象是 （17） (选填“A”“B”或
“C”)。
A．回声的产生 B．彩虹的形成 C．利用吸管吸饮料
（2）可以推翻“自然界厌恶真空”理论的实验是 （18） (选填“A”“B”或“C”)，理由是 （19） 。
A．托里拆利实验 B．富兰克林雷电实验 C．马德堡半球实验
三、作图题（共 7 分）：
16．在图 5 中，重为 6 牛的小球漂浮在水面上，用力的图示法画出小球所受的浮力 F 浮；
17．在图 6 中，将电源、电流表、电压表三个元件符号正确填入电路的空缺处。要求： 开关 S 闭合后R 与L 串联，且电压表测小灯L 两端的电压；
18．在图 7 中所示电路中，添上两根导线．要求：①闭合电键S，电灯发光，电流表有示数；②向右移动滑片至最右端过程中，电流表示数不变。
A
－ 0.6 3
－
+
R
L
S
P
图 5 图 6 图 7
四、计算题（共 26 分）：
19．一木块漂浮在水面上，其浸入水中的体积为 2×10-4 米 3。求木块的质量。
20．某导体两端的电压为 12 伏，10 秒内通过该导体横截面的电荷量为 8 库。
（1）求通过该导体的电流 I；
（2）若通过该导体的电流变为 0.6 安，求此时导体的电阻 R。
乙
甲
21．如图 8 所示，实心金属圆柱体甲的密度为 3×103 千克/米 3，放在水平地面上的薄壁柱形容器乙足够高，内盛有适量的水。
（1）若圆柱体甲的质量 6 千克，求甲的体积V 甲； 图 8
（2）若容器乙的底面积为 1×10-2 米 2，把甲放．入．乙容器，放入前后水对容器底部的压
放入前
放入后
p 水(帕)
980
1470
p 容(帕)
1500
3460
强 p 水及容器对地面的压强 p 容记录在下表中。求
①放入前后容器中水深度的增加量Δh 水；
②物体甲的高度h 甲。
22．在图 9 所示的电路中，电源电压保持不变，电阻 R1 阻值为 10 欧，滑动变阻器 R2
上标有“2A”字样。
（1）闭合开关S，若通过电阻R1 的电流为 1 安，求R1 两端的电压U1；
（2）若在图 9 中正确连接一个电流表，闭合开关 S，移动滑动变阻器滑片 P，发现电流表示数的范围为 1.8~3.0 安；若将R1、R2 改为串联，并接入同一电源，在电路中正确连接一个电流表和电压表，发现电流表示数的范围为 0.9~1.2 安。电路中电流表与电压表表盘如图 10 所示。
①请计算说明，串联电路中电压表接入的位置以及选择的量程；
②求并联电路中滑动变阻器阻值可调节的范围。
R2 P
R1
S
图 9 图 10
五、实验题（共 18 分）：
23．在“测定物质的密度”的实验中，实验原理是 （1） ；测量质量的仪器是 （2） ， 该实验多次测量的目的是 （3）
盐水
盐水
盐水
24． 在“验证阿基米德原理”的实验中，用 （4） 测量浮力的大小，为了达成实 验目的，需要将所测的浮力大小与该物体 （5） 的大小进行比较。在“探究液体内
部的压强与哪些因素有关”的实验中，需用
（6） 液体进行研究（选填“一种”或“多种”）。图 11（a）、（b）和（c）所示情景，是在探究液体内部的压强与 （7） 的关 系。
（a） （b） （c）
图 11
25．物理兴趣小组发现储水容器在单位时间内的出水量Q 不同。她认为水管中单位时间的出水量可能跟水管形状、横截面积 S、长度 L 和两端液体的压强差 Δp 有关。为此，小组成员设计了如图 12 所示的装置进行研究，容器底部的水平管AB 可以方便更换，B 处的开关用于控制出水时间，
容器
h 水 开关
A B
图 12
图 13
（1）为了验证单位时间内的出水量Q 是否跟水管形状有关，他们选用长度相同、外径相同但内径不同的水管（如图 13 所示），将水管分别和三个相同的容器连接，容器分别装满水，打开阀门，测出出水量。该方案中将容器分别装满水，是为了控制水管 AB 两端 （8） 相同。你认为该实验方案能否验证他们的猜想？为什么？ （9） 。
之后他们接着验证出水量Q 与 S、L 和h 之间的关系，相关实验数据记录在下表中。
实验序号
水管的截面积 S
水管的长度 L/cm
容器内水的深度 h/cm
单位时间的出水量 Q/mL
1
S0
20
20
60
2
S0
30
20
40
3
S0
40
20
30
4
S0
20
30
90
5
S0
20
40
120
6
2S0
20
20
240
7
3S0
20
20
540
（2）根据实验序号 1 与 2 与 3 数据中Q 与L 变化的关系及相关条件，可初步得出的结论是：在 S 和Δp 相同的情况下， （10） ；
（3）分析比较实验序号 （11） 数据中 Q 与 Δp 变化的关系及相关条件，可初步得
出的结论是：在S 和 L 相同的情况下，Q 与 Δp 成正比；
（4）若 h=20cm、L=40cm、S=S0，则Q= （12） mL；若 h=10cm、L=50cm、S=4S0， 则 Q= （13） mL。
26．小煜做“用电流表、电压表测电阻”实验，现有电源（2 伏、4 伏和 6 伏三个档位）、电流表、电压表、开关和待测电阻 RX 各一个，三个滑动变阻器（分别标有“ 5 欧 2 安”、“ 20 欧 2 安”、“ 50 欧 1 安”）以及导线若干。小煜选择其中一个滑动变阻器，她正确连接电路，实验步骤正确，闭合电键后，电流表的示数如图 14(a)所示；当把滑动变阻器的滑片 P 移到中点附近时，电压表示数如图 14(b)所示；小煜继续移动滑片 P，在确保电路安全的情况下，测得电路中的最大电流为 0.42 安。
根据以上信息，请说明小煜选用的电源档位。 （14）
请将下表空缺处 （15）（16） 填写完整(计算电阻时，精确到 0.1 欧)
A
— 0.6 3

(a)
图 14
— 3 15

V
实验次数
电压
/伏
电流
/安
电阻
/欧
电阻平均值
/欧
1
（15）
2
2.5
3
0.42
（16）
(b)
