(共17张PPT)
第三章《交变电流》
第二节
《交变电流的描述》

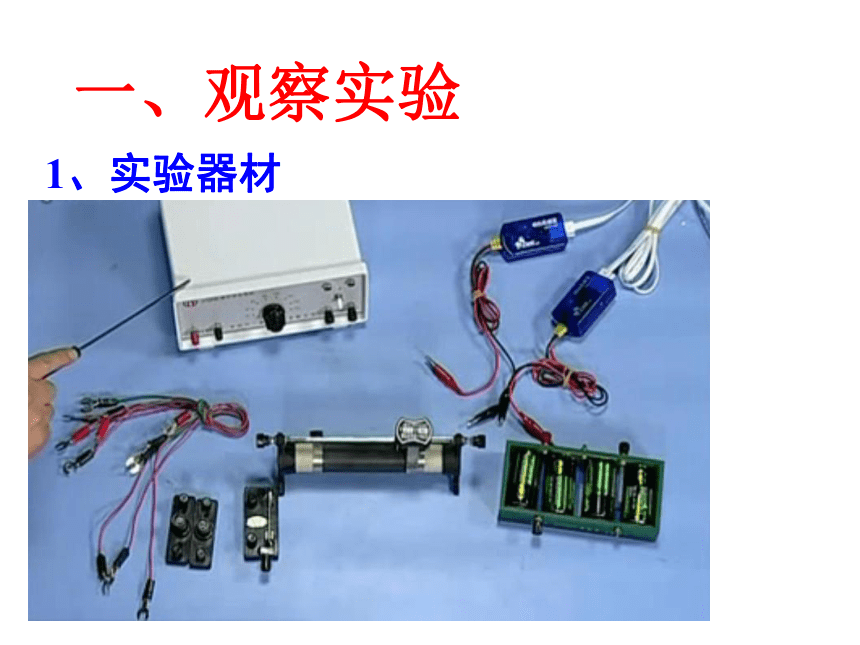

1、实验器材
一、观察实验

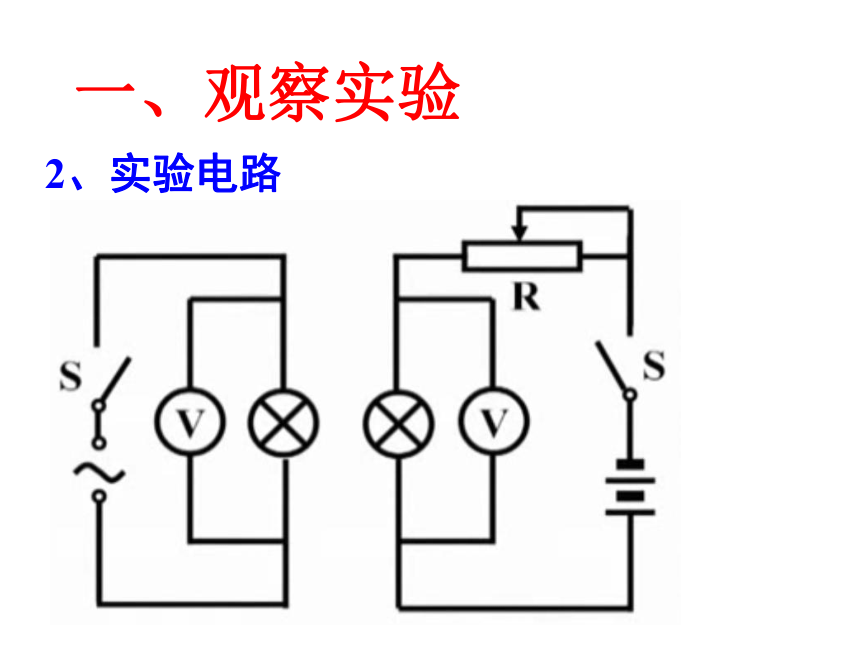

2、实验电路
一、观察实验

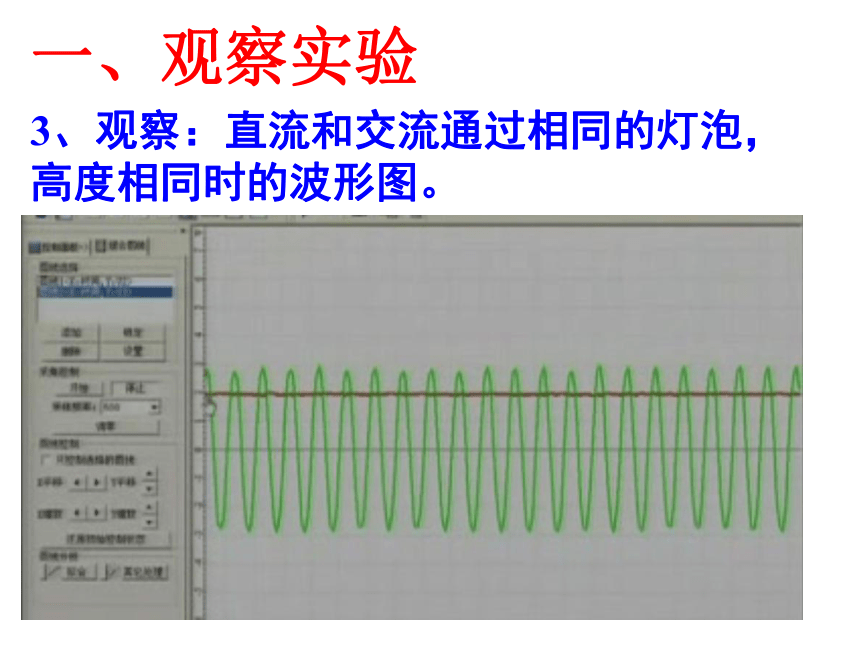

3、观察:直流和交流通过相同的灯泡,高度相同时的波形图。
一、观察实验
4、思考:亮度相同,热功率是否相同?交流电的热功率如何计算?
一、观察实验
二、交变电流的有效值:
1、定义:同阻、同时、同热量

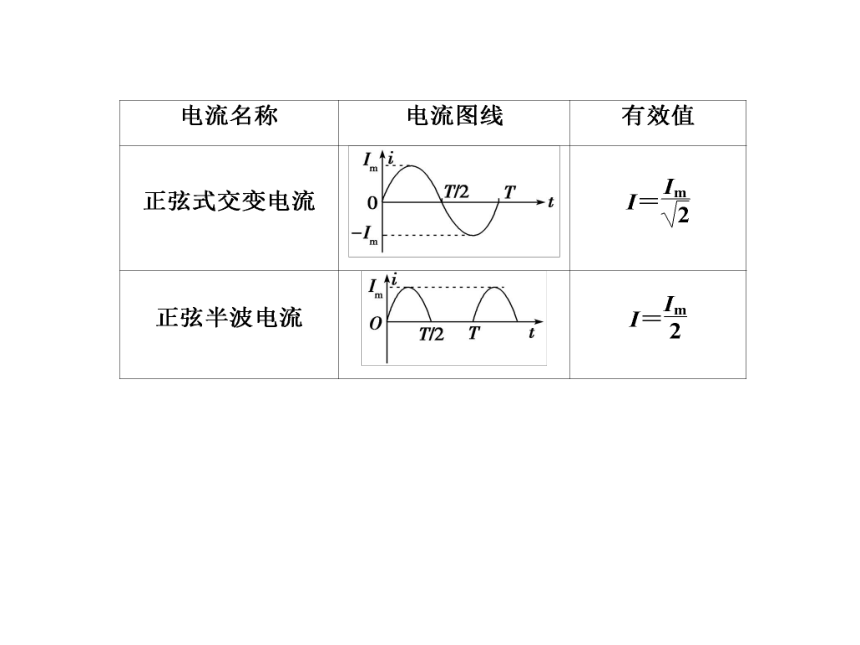

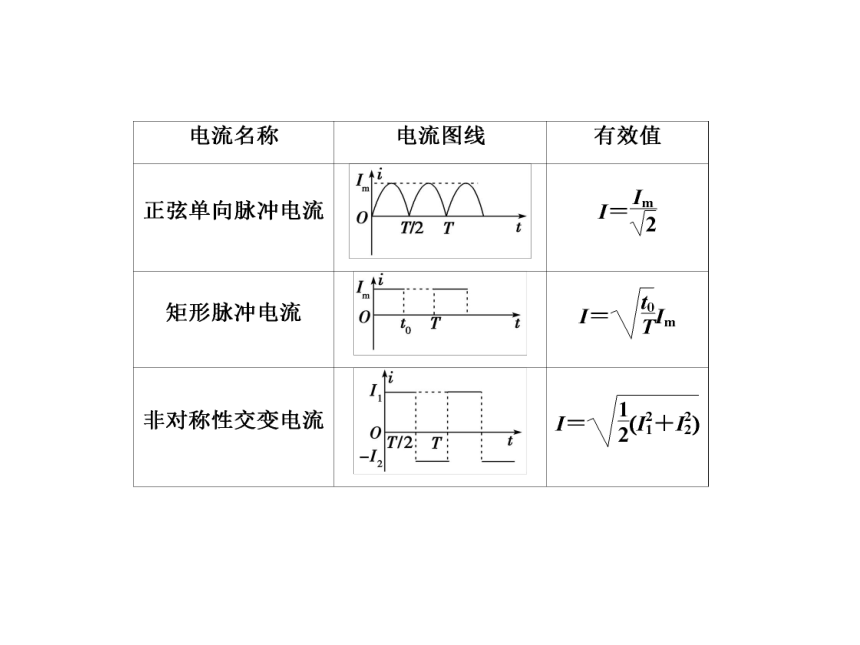

2、常见交流电的有效值公式
三、交变电流四值比较
三、交变电流四值比较
[特别提醒](1)交变电流的平均值不等于有效值,不是初、末状态瞬时值的平均值。
(2)交变电流的平均值与交变电流的方向及所取时间的长短均有关。
(3)计算通过导体某一截面的电荷量时,只能用交变电流的平均值。
例题1:根据下面图像,求交流电流有效值
(1)在图中标出此刻线圈感应电流的方向。
(2)线圈转动过程中感应电动势的最大值有多大?
(3)线圈平面与磁感线夹角为60°时的感应电动势为多大?
(4)设发电机由柴油机带动,其他能量损失不计,线圈转一周,柴油机做多少功?
(5)从图示位置开始,线圈转过60°的过程中通过R的电量是多少?
总结

厂日制的的
47样
m⊥
上里上里
A
2T
电阻为r、边长为L的正方形线圈abcd共N
线圈在磁感应强度为B的匀强磁场中绕垂直于磁感线的轴
O0′以如图所示的角速度o匀速转动,外电路电阻为R
B
周期T
频率
关系
变化快慢描述交变电变化大
流的物理量
瞬时值
e=Em
sino
T=或
×
正弦式交变电流峰值
峰值
与有效值的关系
算有效值必须满足三
Em=NVB0=NV④
Ur
同相同电阻、相同时
A222
间、相同热量
