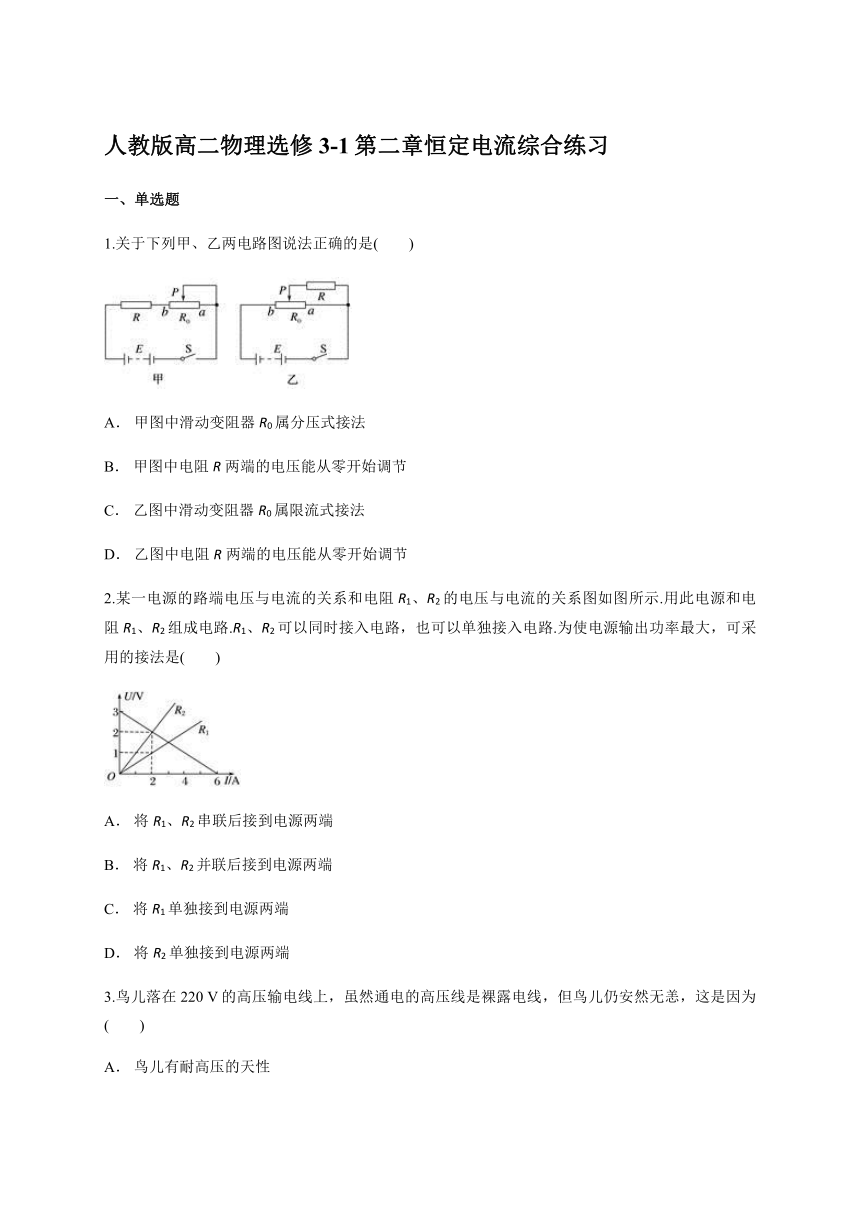

人教版高二物理选修3-1第二章恒定电流综合练习

人教版高二物理选修3-1第二章恒定电流综合练习
一、单选题
1.关于下列甲、乙两电路图说法正确的是(　　)
A．
甲图中滑动变阻器R0属分压式接法
B．
甲图中电阻R两端的电压能从零开始调节
C．
乙图中滑动变阻器R0属限流式接法
D．
乙图中电阻R两端的电压能从零开始调节
2.某一电源的路端电压与电流的关系和电阻R1、R2的电压与电流的关系图如图所示.用此电源和电阻R1、R2组成电路.R1、R2可以同时接入电路，也可以单独接入电路.为使电源输出功率最大，可采用的接法是(　　)
A．
将R1、R2串联后接到电源两端
B．
将R1、R2并联后接到电源两端
C．
将R1单独接到电源两端
D．
将R2单独接到电源两端
3.鸟儿落在220
V的高压输电线上，虽然通电的高压线是裸露电线，但鸟儿仍安然无恙，这是因为(　　)
A．
鸟儿有耐高压的天性
B．
鸟儿是干燥的，所以鸟体不导电
C．
鸟儿两脚间的电压几乎为零
D．
鸟体电阻极大，所以无电流通过
4.一台电动机，额定电压为100
V，电阻为1
Ω.正常工作时，通过的电流为5
A，则电动机因发热损失的功率为(　　)
A．
500
W
B．
25
W
C．
1
000
W
D．
475
W

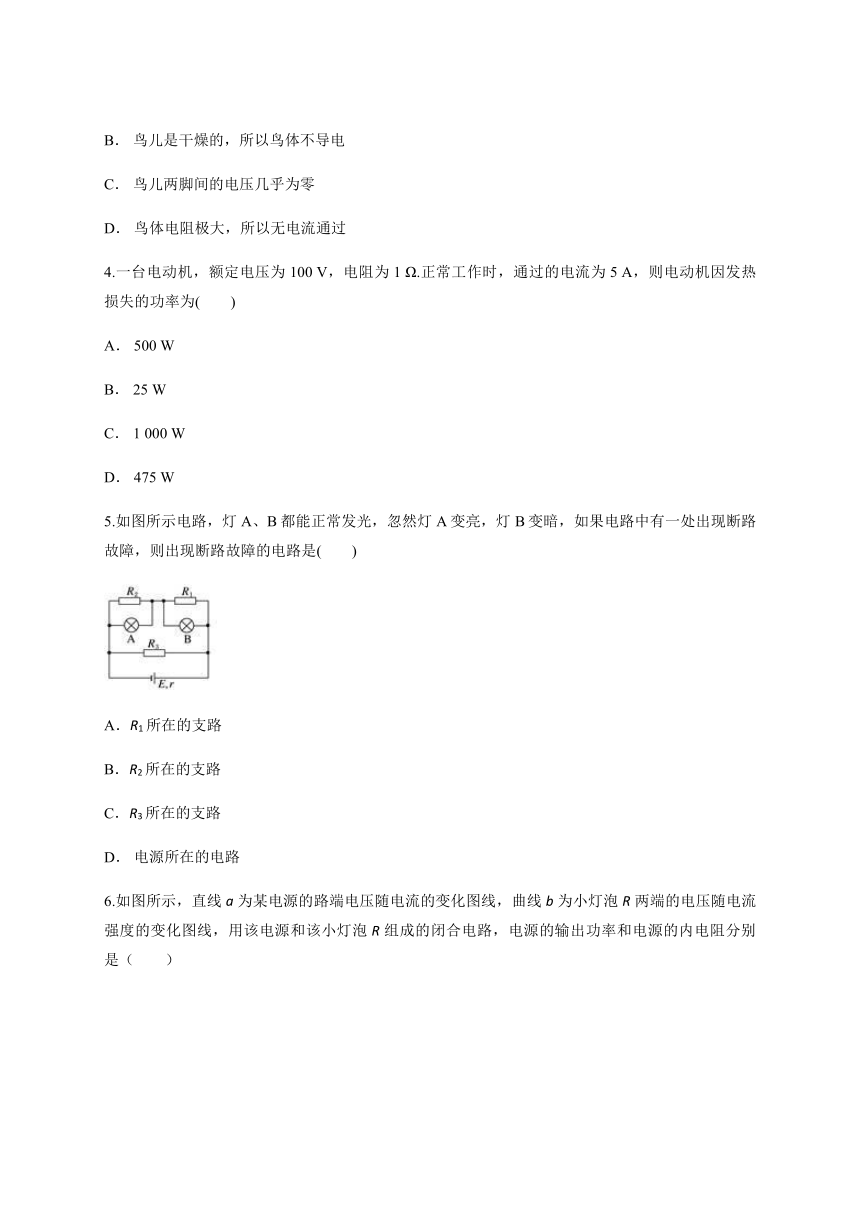

5.如图所示电路，灯A、B都能正常发光，忽然灯A变亮，灯B变暗，如果电路中有一处出现断路故障，则出现断路故障的电路是(　　)
A．R1所在的支路
B．R2所在的支路
C．R3所在的支路
D．
电源所在的电路

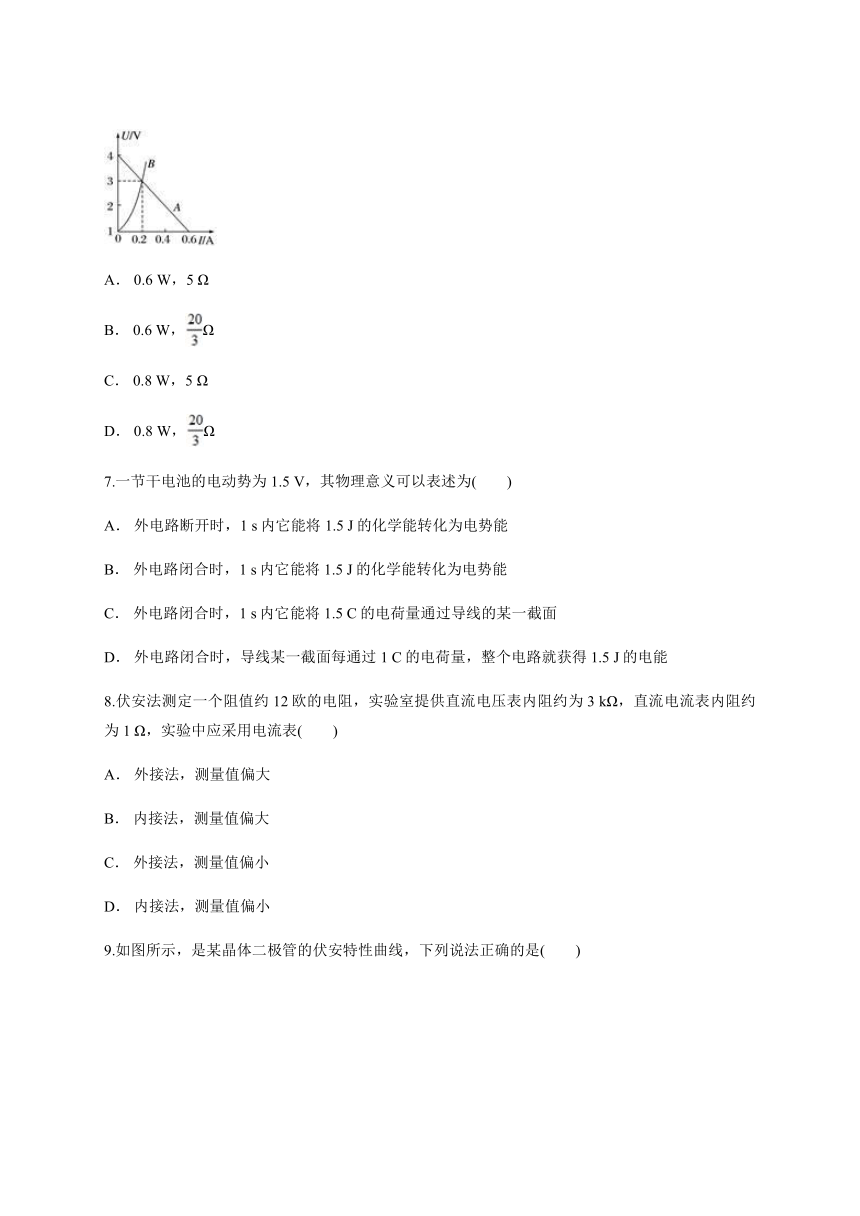

6.如图所示，直线a为某电源的路端电压随电流的变化图线，曲线b为小灯泡R两端的电压随电流强度的变化图线，用该电源和该小灯泡R组成的闭合电路，电源的输出功率和电源的内电阻分别是（　　）
A．
0.6
W，5
Ω
B．
0.6
W，Ω
C．
0.8
W，5
Ω
D．
0.8
W，Ω
7.一节干电池的电动势为1.5
V，其物理意义可以表述为(　　)
A．
外电路断开时，1
s内它能将1.5
J的化学能转化为电势能
B．
外电路闭合时，1
s内它能将1.5
J的化学能转化为电势能
C．
外电路闭合时，1
s内它能将1.5
C的电荷量通过导线的某一截面
D．
外电路闭合时，导线某一截面每通过1
C的电荷量，整个电路就获得1.5
J的电能
8.伏安法测定一个阻值约12欧的电阻，实验室提供直流电压表内阻约为3
kΩ，直流电流表内阻约为1
Ω，实验中应采用电流表(　　)
A．
外接法，测量值偏大
B．
内接法，测量值偏大
C．
外接法，测量值偏小
D．
内接法，测量值偏小

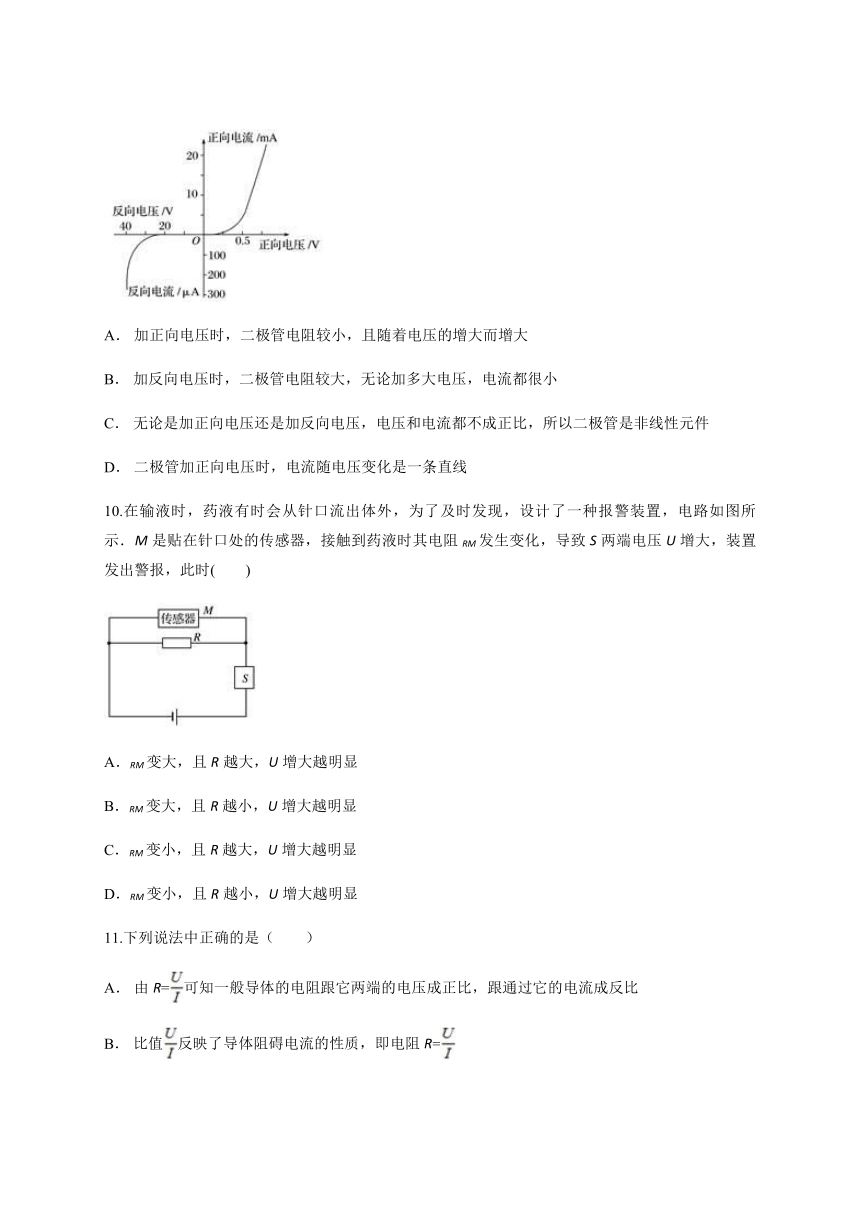

9.如图所示，是某晶体二极管的伏安特性曲线，下列说法正确的是(　　)
A．
加正向电压时，二极管电阻较小，且随着电压的增大而增大
B．
加反向电压时，二极管电阻较大，无论加多大电压，电流都很小
C．
无论是加正向电压还是加反向电压，电压和电流都不成正比，所以二极管是非线性元件
D．
二极管加正向电压时，电流随电压变化是一条直线
10.在输液时，药液有时会从针口流出体外，为了及时发现，设计了一种报警装置，电路如图所示．M是贴在针口处的传感器，接触到药液时其电阻RM发生变化，导致S两端电压U增大，装置发出警报，此时(　　)
A．RM变大，且R越大，U增大越明显
B．RM变大，且R越小，U增大越明显
C．RM变小，且R越大，U增大越明显
D．RM变小，且R越小，U增大越明显
11.下列说法中正确的是（　　）
A．
由R=可知一般导体的电阻跟它两端的电压成正比，跟通过它的电流成反比
B．
比值反映了导体阻碍电流的性质，即电阻R=
C．
导体电流越大，电阻越小
D．
导体两端电压越大，电阻越大

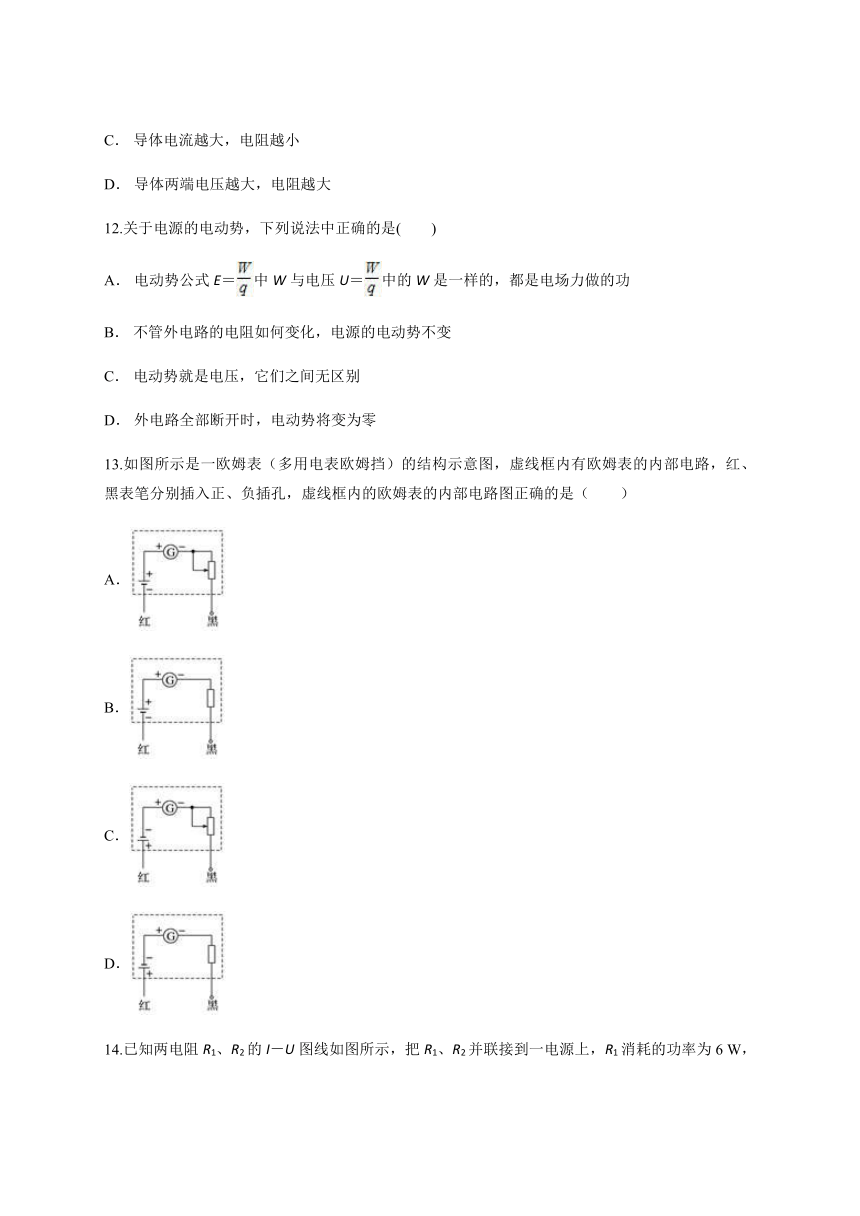

12.关于电源的电动势，下列说法中正确的是(　　)
A．
电动势公式E＝中W与电压U＝中的W是一样的，都是电场力做的功
B．
不管外电路的电阻如何变化，电源的电动势不变
C．
电动势就是电压，它们之间无区别
D．
外电路全部断开时，电动势将变为零
13.如图所示是一欧姆表（多用电表欧姆挡）的结构示意图，虚线框内有欧姆表的内部电路，红、黑表笔分别插入正、负插孔，虚线框内的欧姆表的内部电路图正确的是（　　）
A．
B．
C．
D．
14.已知两电阻R1、R2的I－U图线如图所示，把R1、R2并联接到一电源上，R1消耗的功率为6
W，则电源输出的功率是(　　)
A．
8
W
B．
10
W
C．
15
W
D．
22
W
15.一个电流表的满偏电压为Ug，内电阻为Rg，要把它改装成量程较大的电流表，应在电流表上(　　)
A．
串联一个小电阻
B．
并联一个小电阻
C．
串联一个大电阻
D．
并联一个大电阻
二、填空题
16.在“测定电池的电动势和内阻”的实验中，用测出的数据画出了电源的U－I图象，如图所示，若E、r分别表示电池的电动势和内电阻，则：E＝____V；r＝______Ω.
17.当使用多用电表测量物理量时，多用电表表盘示数如图所示．
若此时选择开关对准
×100
Ω挡，则被测电阻的阻值为______Ω.若用多用电表测量另一个电阻的阻值发现指针偏离最左端角度很大，则应该换用倍率更______(填“大”或“小”)的挡位，换挡后还要________，用完电表后把选择开关拨到_________．
18.(1)多用电表除了可以测电阻，还可以测电压和电流，那么：
用多用电表测二极管正向电阻时，________表笔接二极管的正极；
用多用电表测量用电器两端的电压时，________表笔接高电势；
用多用表测电流时，电流应该从____________表笔流入．(以上均填“红”或“黑”)
(2)如图所示，A、B、C是多用电表在进行不同测量时，转换开关分别指示的位置，多用电表表盘指针在测量时的偏转位置如图所示．
若是用A挡测量，则读数为________；
若是用B挡测量，则读数为________；
若是用C挡测量，则读数为________．
19.在如图所示的逻辑电路中，当A端输入电信号“1”、B端输入电信号“1”时，则在C端输出的电信号为________，D端输出的电信号为________．(填“1”或“0”)．
20.一块数码相机中用的锂电池的电动势为3.6
V，容量为1
000
mA·h(相当于用1
000
mA的电流释放可放电1
h，用500
mA的电流释放可放电2
h，以此类推)．当关闭液晶屏时可拍摄照片400张左右，则每拍一张照片所消耗的电能约为________
J；当打开液晶屏时可拍摄照片150张左右，则每拍一张照片液晶屏消耗的电能约为________
J.
答案解析
1.【答案】D
【解析】当滑片P连线上不连接电阻时，为限流式接法，当滑片P上连接电阻时，为分压式接法，其中分压式接法中电阻R两端的电压能从零开始调节甲图中滑动变阻器的滑片P上没有连接电阻，所以为限流接法，A错误．只有采用分压式接法时，电阻R两端的电压才可以从零开始调节，B错误．乙图中滑动变阻器的滑片P上联有电阻，所以为分压式接法，电阻R两端的电压可以从零开始调节，所以C错误，D正确．
2.【答案】C
【解析】　由图可知，R1＝0.5
Ω，R2＝1
Ω，电源内阻r＝0.5
Ω，电源的输出功率随外电阻的变化而变化，当R外＝r时，电源的输出功率最大，因而R1单独接到电源两端时，电源输出功率最大.
3.【答案】C
【解析】鸟儿两脚间导线的电阻几乎为零，由欧姆定律I＝得U＝IR，故两脚间的电压几乎为零．
4.【答案】B
【解析】电动机的热功率P＝I2r＝52×1
W＝25
W，B正确，A、C、D错误．
5.【答案】B
【解析】若电阻R1断路，外电路总电阻增大，总电流减小，内电压减少，路端电压增大，而通过R3的电流增大，通过A灯和R2的总电流减小，则A灯两端的电压减小，A灯变暗．而B灯的电压增大，B灯变亮，A错；电阻R2与灯泡A是并联的，若R2断路，电阻增大，灯泡A两端电压增大，灯泡B两端电压降低，所以灯A变亮，灯B变暗，B正确；电阻R3与灯泡B是并联的，若R3断路，外电路总电阻增大，路端电压增大，A、B两灯泡两端电压都增大，功率都变大，所以A、B两灯都变亮，C错；若电源所在的电路断路，两灯都熄灭，D错，所以本题选择B.
6.【答案】A
【解析】根据U=E﹣Ir可知，电源的内阻为：
r=Ω=5
Ω；
两图象的交点表示灯泡的工作点，由图可知，电压为3
V，电流为0.2
A，则功率为：
P=UI=3×0.2
W=0.6
W；
故A正确，B、C、D错误．
7.【答案】D
【解析】电动势是描述电源将其他形式的能转化为电能本领大小的物理量．电动势在数值上等于非静电力把1
C的正电荷在电源内从负极移送到正极所做的功，也就是转化成的电能．
8.【答案】C
【解析】因为?，所以电流表采用外接法，因为电压表的分流，所测的电流为电压表和电阻的总电流，即比实际电流大，而电压表显示的准确的电阻两端电压，所以测量值偏小，故选C.
9.【答案】C
【解析】由图象可得，无论是正向电压还是反向电压，当电压增大到一定数值，电流都会急剧增加，即电阻减小，所以A、B都错误；无论加正向电压还是反向电压，其伏安特性都是非线性的，D项错误．
10.【答案】C
【解析】当RM变大时，回路的总电阻R总变大，根据I总＝，得干路中的电流I总变小，S两端的电压U＝I总RS变小，故选项A、B错误；当RM变小时，回路的总电阻R总变小，根据I总＝，得干路中的电流I总变大，S两端的电压U＝I总RS变大，而且R越大，RM变小时，对回路的总电阻变化的影响越明显，故选项C正确，选项D错误．
11.【答案】B
【解析】导体的电阻取决于导体自身，与U、I无关，故A、C、D错误；
比值反映了导体对电流的阻碍作用，定义为电阻，故B正确.
12.【答案】B
【解析】E＝中W为非静电力做功，而U＝中W为静电力做功，所以A错误；电动势和电压用同样的单位，但是它们是不同的物理量，所以C项错误；电动势与电路连接无关，所以D项也错误
13.【答案】A
【解析】由于要保证电流在表头中由红进黑出，故红表笔应接电源的负极，黑表笔接电源的正极，并且在测量电阻时要进行欧姆调零，故应串接滑动变阻器,故选A．
14.【答案】B
【解析】从题图得出R1＝8
Ω，R2＝12
Ω，并联时，U1＝U2，故P1R1＝P2R2，得6
W×8
Ω＝12
Ω·P2，求得P2＝4
W，则P＝P1＋P2＝10
W.
15.【答案】B
【解析】电流表改装成大量程电流表要并联电阻分流，并联的电阻值为：R＝＝(n为扩大的倍数)，可知所并的电阻较小．故B正确，A、C、D错误．
16.【答案】1.40
　1
【解析】由U＝E－Ir可知图象与纵坐标的交点为电源电动势，图象的斜率表示电源内阻，所以E＝1.4
V，r＝Ω＝1
Ω
17.【答案】2.8×103(填2800也对)　小　欧姆调零　OFF挡或者交流电压最高挡
【解析】多用电表欧姆挡的特点是：表盘刻度不均匀、0刻度线在右边，多用电表欧姆挡的读数等于表盘示数乘以倍率，由图可知表盘示数为28，选择开关置于电阻×100
Ω挡，即倍率为100，则被测电阻的阻值为：R＝28×100
Ω＝2.8×103Ω；若用多用电表测量另一个电阻的阻值发现指针偏离最左端角度很大，说明指针示数较小，所选挡位太大，测电阻时应使指针指在中央刻度附近误差比较小，所以应换倍率更小的挡位；多用电表测量电阻时每次换挡后，要两表笔短接，重新欧姆调零；多用电表使用完毕，防止误操作损坏电表，应把选择开关置于OFF挡或交流电压最高挡．
18.【答案】(1)黑　红　红　(2)14
Ω　5.2
mA　26.0
V
【解析】(1)当用多用电表测量二极管正向电阻时，应用欧姆挡，电流从黑表笔流出电表，从红表笔流入电表，所以应该让黑表笔与二极管的正极相接；测量电压时电流应该从红表笔流入多用电表，测量电流时电流从红表笔流入多用电表．(2)若是用A挡测量，则读数为14×1
Ω＝14
Ω，若是用B挡测量，电流表量程为10
mA，此时读数为5.2
mA，同理读出电压表读数为26.0
V.
19.【答案】1　0
【解析】
20.【答案】32.4　54
【解析】电源输出的总电能E＝UQ＝UIt＝3.6×1×3
600
J＝12
960
J.
关闭液晶屏时，每拍一张照片消耗的电能
E1＝＝32.4
J.
打开液晶屏时，每拍一张照片消耗的电能
E2＝＝86.4
J.
每拍一张照片液晶屏消耗的电能E3＝E2－E1＝86.4
J－32.4
J＝54
J.
