浙教版科学九年级上册章节检测 3.4简单机械 第2课时 杠杆的应用【含答案】

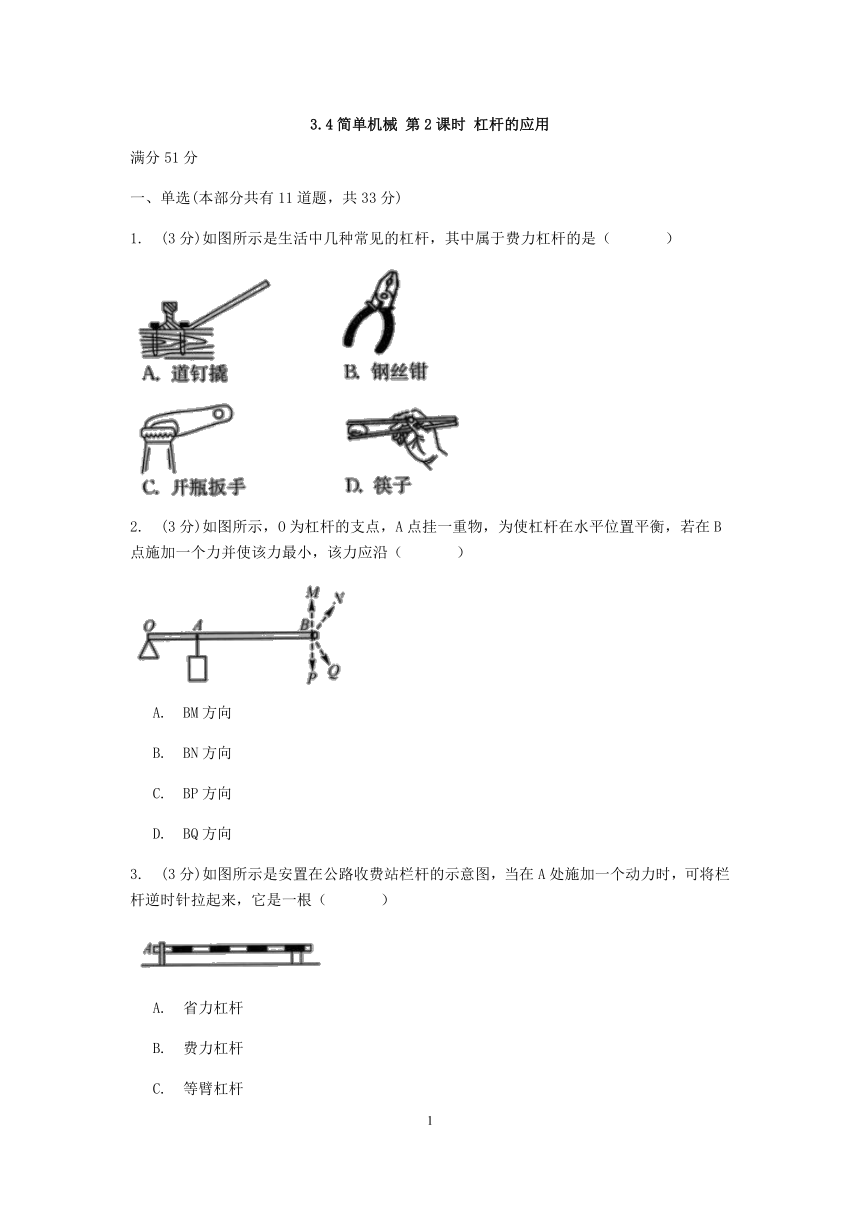

3.4简单机械 第2课时 杠杆的应用
满分51分
一、单选(本部分共有11道题，共33分)
1.?(3分)如图所示是生活中几种常见的杠杆，其中属于费力杠杆的是（??? ）
2.?(3分)如图所示，O为杠杆的支点，A点挂一重物，为使杠杆在水平位置平衡，若在B点施加一个力并使该力最小，该力应沿（??? ）
A.?BM方向
? B.?BN方向
? C.?BP方向
? D.?BQ方向
3.?(3分)如图所示是安置在公路收费站栏杆的示意图，当在A处施加一个动力时，可将栏杆逆时针拉起来，它是一根（??? ）
? A.?省力杠杆
B.?费力杠杆
? C.?等臂杠杆
? D.?无法确定
4.?(3分)人体的运动系统相当复杂，但最基本的运动形式是骨骼在肌肉提供的动力作用下绕关节转动。如图所示是手端起茶杯的情景，其前臂骨骼相当于杠杆，肱二头肌收缩提供动力。由图可以看出，这是一个（??? ）
A.?费力、省距离的杠杆
? B.?省力、费距离的杠杆
? C.?费力、费距离的杠杆
? D.?省力、省距离的杠杆
5.?(3分)如图所示，杠杆在水平方向处于静止状态，O是支点，AB=20cm，BO=30cm，物体重90N，在A点施加最小的力，它的大小和方向是（??? ）
? A.?60N，竖直向下
? B.?54N，竖直向下
? C.?60N，竖直向上
D.?54N，竖直向上

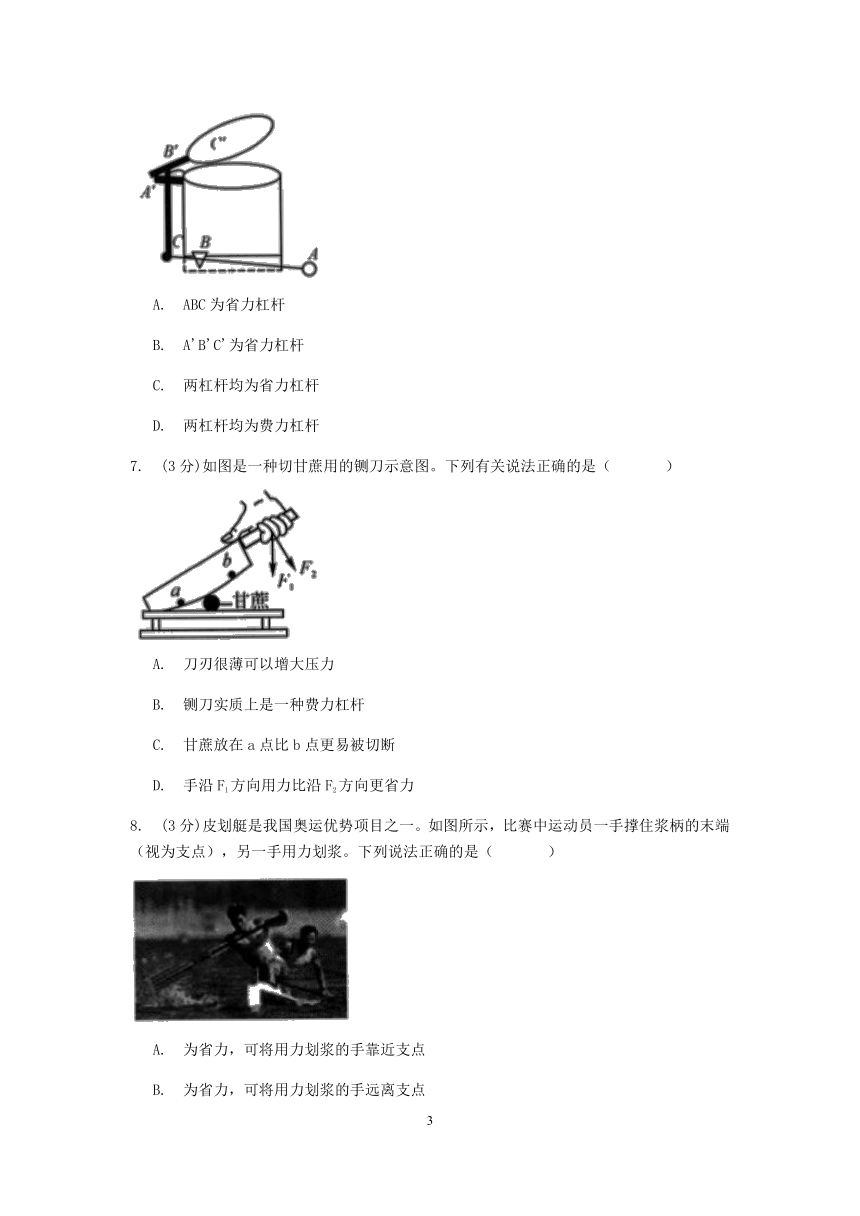

6.?(3分)如图是脚踩式垃圾箱的示意图，下列说法中正确的是（??? ）
A.?ABC为省力杠杆
? B.?A'B'C'为省力杠杆
? C.?两杠杆均为省力杠杆
? D.?两杠杆均为费力杠杆
7.?(3分)如图是一种切甘蔗用的铡刀示意图。下列有关说法正确的是（??? ）
? A.?刀刃很薄可以增大压力
? B.?铡刀实质上是一种费力杠杆
C.?甘蔗放在a点比b点更易被切断
? D.?手沿F1方向用力比沿F2方向更省力
8.?(3分)皮划艇是我国奥运优势项目之一。如图所示，比赛中运动员一手撑住浆柄的末端（视为支点），另一手用力划浆。下列说法正确的是（??? ）
? A.?为省力，可将用力划浆的手靠近支点
B.?为省力，可将用力划浆的手远离支点
? C.?为省距离，可将用力划浆的手远离支点
? D.?将用力划浆的手靠近支点，既能省力又能省距离

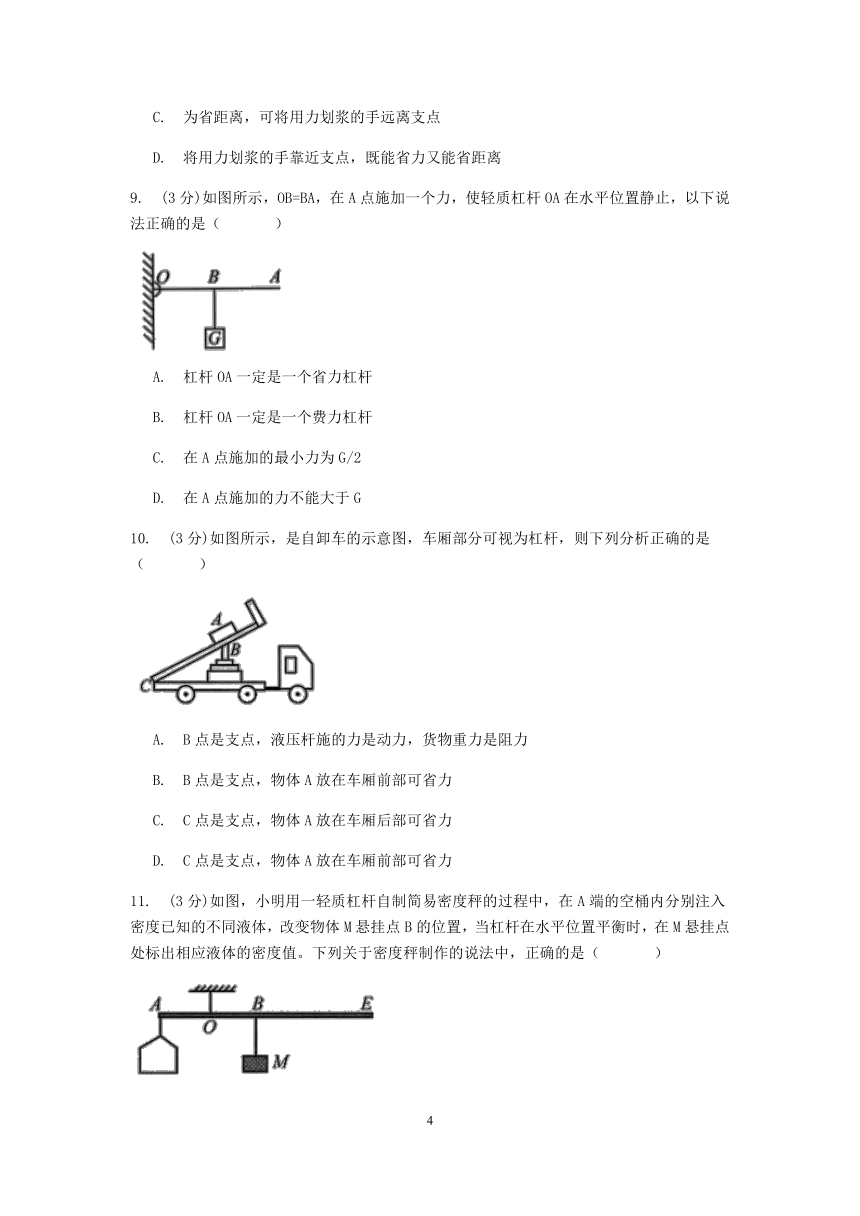

9.?(3分)如图所示，OB=BA，在A点施加一个力，使轻质杠杆OA在水平位置静止，以下说法正确的是（??? ）
? A.?杠杆OA一定是一个省力杠杆
? B.?杠杆OA一定是一个费力杠杆
C.?在A点施加的最小力为G/2
? D.?在A点施加的力不能大于G
10.?(3分)如图所示，是自卸车的示意图，车厢部分可视为杠杆，则下列分析正确的是（??? ）
? A.?B点是支点，液压杆施的力是动力，货物重力是阻力
? B.?B点是支点，物体A放在车厢前部可省力
C.?C点是支点，物体A放在车厢后部可省力
? D.?C点是支点，物体A放在车厢前部可省力
11.?(3分)如图，小明用一轻质杠杆自制简易密度秤的过程中，在A端的空桶内分别注入密度已知的不同液体，改变物体M悬挂点B的位置，当杠杆在水平位置平衡时，在M悬挂点处标出相应液体的密度值。下列关于密度秤制作的说法中，正确的是（??? ）
? A.?每次倒入空桶的液体质量相同
? B.?密度秤的刻度不均匀
? C.?增大M的质量，秤的量程会减小
D.?悬点O适当左移，秤的量程会增大
二、填空(本部分共有1道题，共6分)
12.?(6分)如图是一种健身器械，AOB可视为一个杠杆，O是它的支点。
(1)小明用力向下拉杠杆时，重物被抬起。此时AOB是一个__________（填“省力”或“费力”）杠杆。
(2)他想更容易抬起重物，应该将手__________（填“靠近”或“远离”）O点，这是因为增大了__________。
三、解答题(本部分共有2道题，共12分)
13.?(6分)如图所示，某人在动物园内，用弹簧测力计称出了一头大象的重力，在称象过程中，他用到吊车、铁笼和一根很长的槽钢等辅助工具，操作步骤如下：
a．如图甲所示，将铁笼系于槽钢上的B点，当吊车吊钩在槽钢上的悬吊点移至O点时，槽钢在水平
位置平衡。
b．将大象引入铁笼，保持吊钩悬吊点O点和铁笼悬挂点B点的位置不变。用弹簧测力计在A点竖
直向下拉住槽钢的另一端，使之再次在水平位置平衡，如图乙所示。测得OB=8cm，OA=9m，弹簧测力计的示数为200N。根据上述数据测出了大象的重力。
(1)大象的重为______N。
(2)设计步骤a的目的是_________。
(3)若弹簧测力计量程为200N，利用现有器材称一只重力更大一些的大象的做法是_________________。
14.?(6分)从地面上搬起重物常见的做法是弯腰（如图甲）或下蹲弯曲膝盖（如图乙）。对此可建立一个模型：把脊柱简化为杠杆，如图丙所示。脊柱可绕骶骨（轴）O转动，腰背部复杂肌肉的等效拉力F1作用在A点，其实际作用方向与脊柱夹角为12°且保持不变。搬箱子拉力F2作用在肩关节B点，在B点挂一重物代替箱子。用测力计沿F1方向拉，使模型保持与水平面成某一角度静止，可测出腰背部复杂肌肉拉力的大小。已知OA长45cm，AB长15cm(g=10N/kg)。
(1)当脊柱与水平面夹角α=60°，搬起一个5kg重的箱子，求搬箱子的力F2的力臂大小。
(2)如图甲的搬运方式，脊柱与水平面的夹角α=0°，若搬运同样重的箱子，请判断脊柱肌肉所用的力F1的大小与α的关系，并证明。
(3)由证明可知，平时搬运货物选择哪种方法更好？
参考答案
满分51分
一、单选(本部分共有11道题，共33分)
1.?(3分)D
2.?(3分)A
3.?(3分)B
4.?(3分)A
5.?(3分)D
6.?(3分)A
7.?(3分)C
8.?(3分)B
9.?(3分)C
10.?(3分)C
11.?(3分)D
二、填空(本部分共有1道题，共6分)
12.?(6分)(1)省力 (2)远离；动力臂
三、解答题(本部分共有2道题，共12分)
13.?(6分)(1)2.25×104 (2)消除槽钢和铁笼重力对杠杆平衡的影响 (3)将铁笼向O点靠近
14.?(6分)
