浙教版科学九年级上册章节检测 3.6 电能 第4课时 电热【含答案】

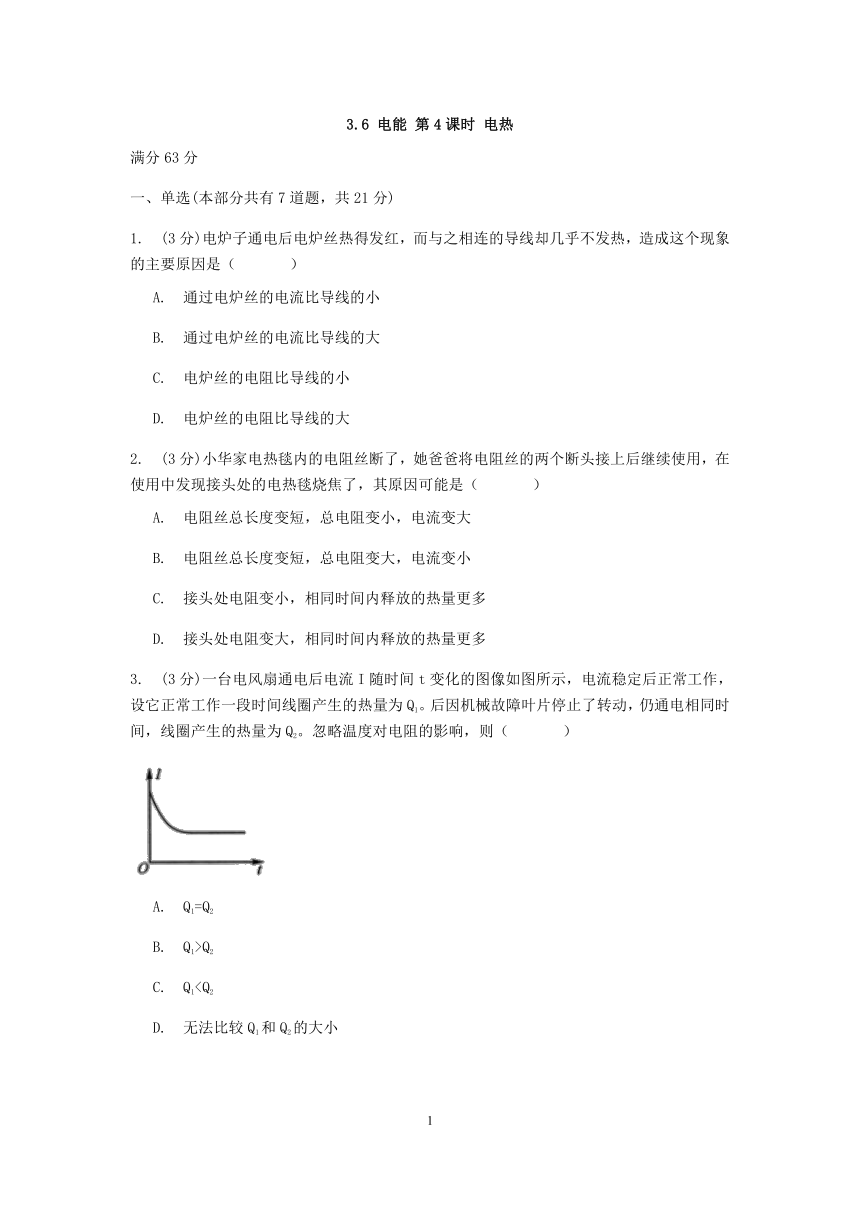

3.6 电能 第4课时 电热
满分63分
一、单选(本部分共有7道题，共21分)
1.?(3分)电炉子通电后电炉丝热得发红，而与之相连的导线却几乎不发热，造成这个现象的主要原因是（??? ）
? A.?通过电炉丝的电流比导线的小
? B.?通过电炉丝的电流比导线的大
? C.?电炉丝的电阻比导线的小
D.?电炉丝的电阻比导线的大
2.?(3分)小华家电热毯内的电阻丝断了，她爸爸将电阻丝的两个断头接上后继续使用，在使用中发现接头处的电热毯烧焦了，其原因可能是（??? ）
? A.?电阻丝总长度变短，总电阻变小，电流变大
? B.?电阻丝总长度变短，总电阻变大，电流变小
? C.?接头处电阻变小，相同时间内释放的热量更多
D.?接头处电阻变大，相同时间内释放的热量更多
3.?(3分)一台电风扇通电后电流I随时间t变化的图像如图所示，电流稳定后正常工作，设它正常工作一段时间线圈产生的热量为Q1。后因机械故障叶片停止了转动，仍通电相同时间，线圈产生的热量为Q2。忽略温度对电阻的影响，则（??? ）
? A.?Q1=Q2
? B.?Q1>Q2
C.?Q1? D.?无法比较Q1和Q2的大小

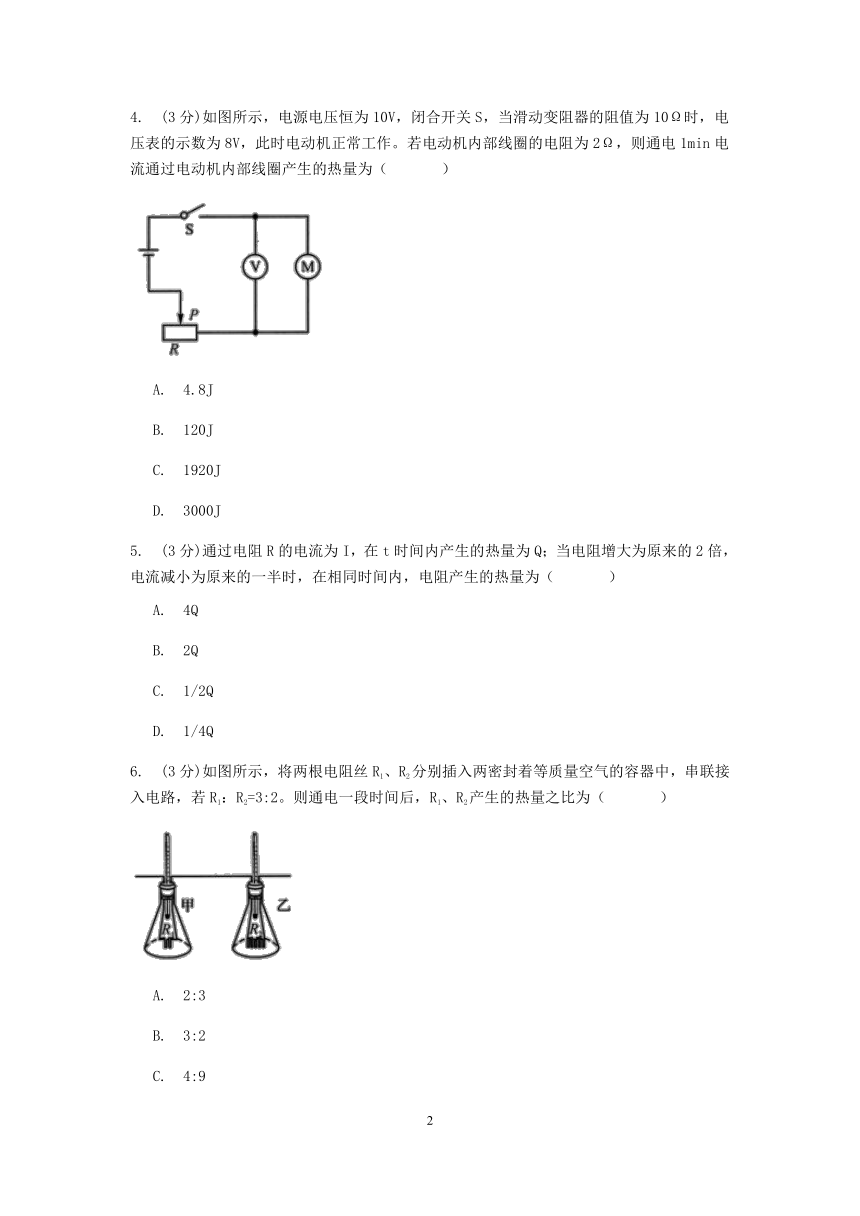

4.?(3分)如图所示，电源电压恒为10V，闭合开关S，当滑动变阻器的阻值为10Ω时，电压表的示数为8V，此时电动机正常工作。若电动机内部线圈的电阻为2Ω，则通电1min电流通过电动机内部线圈产生的热量为（??? ）
A.?4.8J
? B.?120J
? C.?1920J
? D.?3000J
5.?(3分)通过电阻R的电流为I，在t时间内产生的热量为Q；当电阻增大为原来的2倍，电流减小为原来的一半时，在相同时间内，电阻产生的热量为（??? ）
? A.?4Q
? B.?2Q
C.?1/2Q
? D.?1/4Q
6.?(3分)如图所示，将两根电阻丝R1、R2分别插入两密封着等质量空气的容器中，串联接入电路，若R1：R2=3:2。则通电一段时间后，R1、R2产生的热量之比为（??? ）
? A.?2:3
B.?3:2
? C.?4:9
? D.?9:4

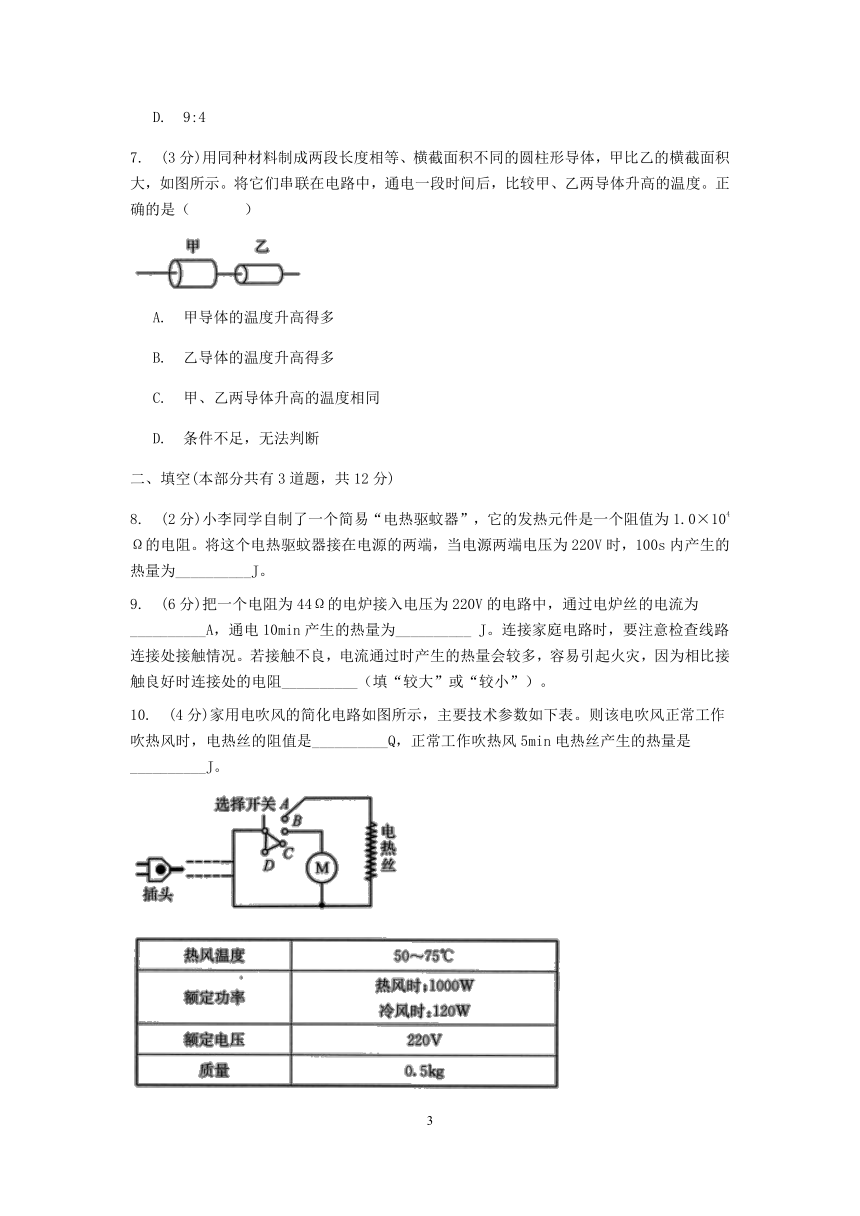

7.?(3分)用同种材料制成两段长度相等、横截面积不同的圆柱形导体，甲比乙的横截面积大，如图所示。将它们串联在电路中，通电一段时间后，比较甲、乙两导体升高的温度。正确的是（??? ）
? A.?甲导体的温度升高得多
B.?乙导体的温度升高得多
? C.?甲、乙两导体升高的温度相同
? D.?条件不足，无法判断
二、填空(本部分共有3道题，共12分)
8.?(2分)小李同学自制了一个简易“电热驱蚊器”，它的发热元件是一个阻值为1.0×104Ω的电阻。将这个电热驱蚊器接在电源的两端，当电源两端电压为220V时，100s内产生的热量为__________J。
9.?(6分)把一个电阻为44Ω的电炉接入电压为220V的电路中，通过电炉丝的电流为__________A，通电10min产生的热量为__________ J。连接家庭电路时，要注意检查线路连接处接触情况。若接触不良，电流通过时产生的热量会较多，容易引起火灾，因为相比接触良好时连接处的电阻__________（填“较大”或“较小”）。
10.?(4分)家用电吹风的简化电路如图所示，主要技术参数如下表。则该电吹风正常工作吹热风时，电热丝的阻值是__________Q，正常工作吹热风5min电热丝产生的热量是__________J。
三、解答题(本部分共有3道题，共30分)
11.?(16分)某学习小组在老师的指导下，探究电流通过导体时产生热量的多少跟什么因素有关。他们用的实验器材如图所示，两个透明容器中密封着等量空气，U形管中液面最初相平，两个密闭容器中都有一段电阻丝。
(1)透明容器中密封一定量的空气的优点是________________；实验中通过观察U形管液面高度的变化，可以比较电流通过导体产生热量的多少，这种方法叫_____________。
(2)图甲中将两段阻值不同的电阻丝___________（填电路连接方式），是为了研究电流产生的热量与_____________的大小的关系，这种研究方法叫___________法。
(3)将图甲闭合开关，通电一段时间后，___________（填“左”或“右”）侧U形管中液面高度变化大；通电一段时间后，若发现图甲中的IJ形管的液面高度几乎不变，出现该现象的原因可能是__________________。
(4)让两个密闭容器中的电阻一样大，在其中一个容器的外部将一个相同阻值的电阻和这个容器内的电阻并联（如图乙所示）。移走图甲中的电阻，换接图乙中的电阻到电路中，重新做这个实验。此时通过两容器中电阻的电流不同，在通电时间相同的情况下，观察U形管中液面高度变化，由此得到的结论是__________________。
12.?(6分)早餐喝豆浆已经成为许多人的选择。如图甲所示为某款全自动豆浆机及其铭牌，其主要结构：中间部位是一个电动机带动的刀关，用来将原料进行粉碎打浆；外部是一个金属圆环形状的电热管，负责对液体加热煮沸。图乙所示是该豆浆机正常制作一次豆浆过程中电热管和电动机交替工作的“P-t”图像。求：
(1)电热管正常工作时的电流；
(2)电热管正常工作时的电阻值；
(3)豆浆机正常制作一次豆浆，消耗的总电能。
13.?(8分)为了在相对稳定的温度环境下培养菌种，某兴趣学习小组设计了如图所示的恒温箱。他们将一段电热丝R接入电源电压为36V的电路中，测得其实际功率为27W。（电热丝阻值不随温度变化）解
答下列问题：
(1)电热丝是利用电流的__________效应来工作的。
(2)通过电热丝R的电流是多大？
(3)电热丝R通电5min产生多少热量？
(4)为保证菌种的培养，箱内发热功率应为12W，在不改变电源电压和原电热丝的情况下，需在箱内串联一段多大阻值的电阻（用R’表示）？
参考答案
满分63分
一、单选(本部分共有7道题，共21分)
1.?(3分)D
2.?(3分)D
3.?(3分)C
4.?(3分)A
5.?(3分)C
6.?(3分)B
7.?(3分)B
二、填空(本部分共有3道题，共12分)
8.?(2分)484
9.?(6分)5；6.6×105；较大
10.?(4分)55；2.64×105
三、解答题(本部分共有3道题，共30分)
11.?(16分)(1)空气受热容易膨胀，便于实验观察；转换法(2)串联；电阻；控制变量(3)右；容器的气密性不好(4)在电阻和通电时间相同的情况下，电流越大，产生的热量越多
12.?(6分)
13.?(8分)
