浙教版科学九年级上册章节检测3.4简单机械 第1课时 杠杆及其平衡【含答案】

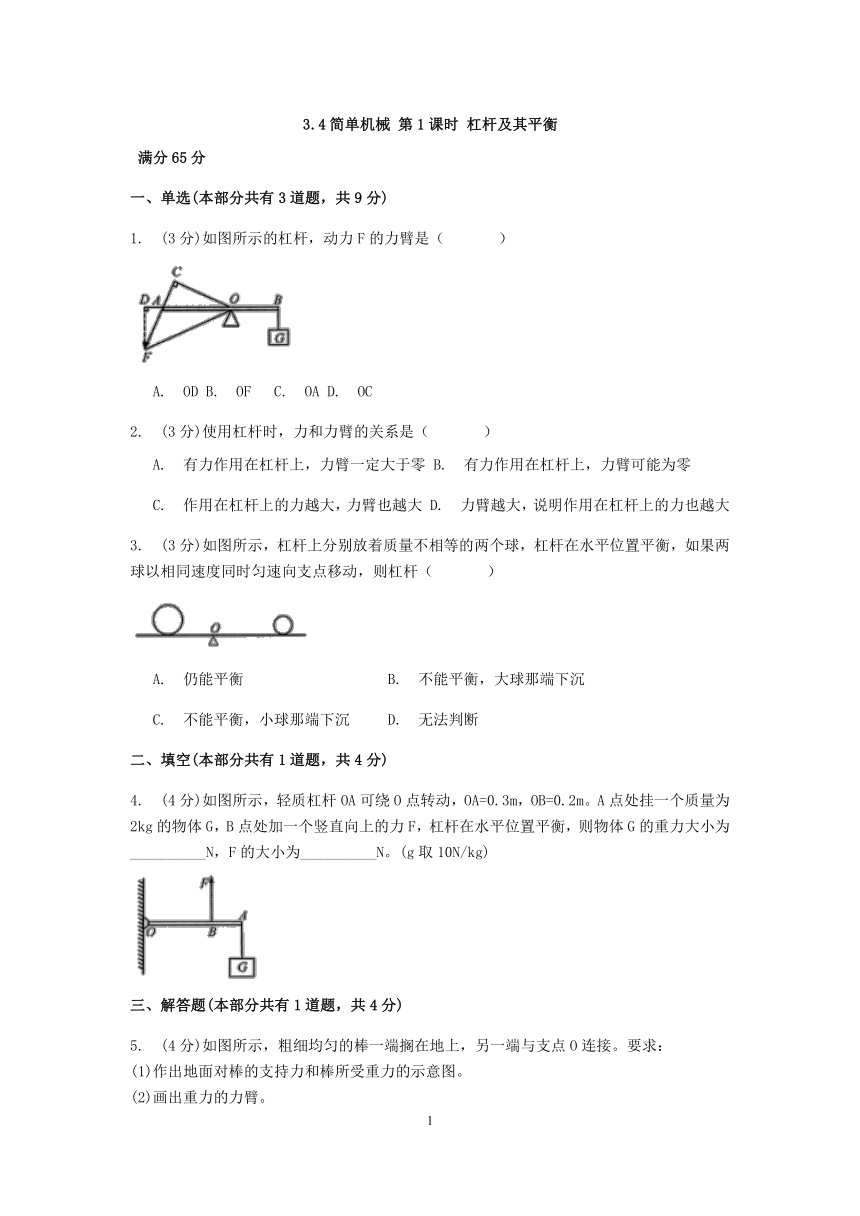

3.4简单机械 第1课时 杠杆及其平衡
满分65分
一、单选(本部分共有3道题，共9分)
1.?(3分)如图所示的杠杆，动力F的力臂是（??? ）
? A.?OD B.?OF? C.?OA D.?OC
2.?(3分)使用杠杆时，力和力臂的关系是（??? ）
? A.?有力作用在杠杆上，力臂一定大于零 B.?有力作用在杠杆上，力臂可能为零
? C.?作用在杠杆上的力越大，力臂也越大 D.?力臂越大，说明作用在杠杆上的力也越大
3.?(3分)如图所示，杠杆上分别放着质量不相等的两个球，杠杆在水平位置平衡，如果两球以相同速度同时匀速向支点移动，则杠杆（??? ）
? A.?仍能平衡 B.?不能平衡，大球那端下沉
C.?不能平衡，小球那端下沉 D.?无法判断
二、填空(本部分共有1道题，共4分)
4.?(4分)如图所示，轻质杠杆OA可绕O点转动，OA=0.3m，OB=0.2m。A点处挂一个质量为2kg的物体G，B点处加一个竖直向上的力F，杠杆在水平位置平衡，则物体G的重力大小为__________N，F的大小为__________N。(g取10N/kg)
三、解答题(本部分共有1道题，共4分)
5.?(4分)如图所示，粗细均匀的棒一端搁在地上，另一端与支点O连接。要求：
(1)作出地面对棒的支持力和棒所受重力的示意图。
(2)画出重力的力臂。
四、单选(本部分共有4道题，共12分)

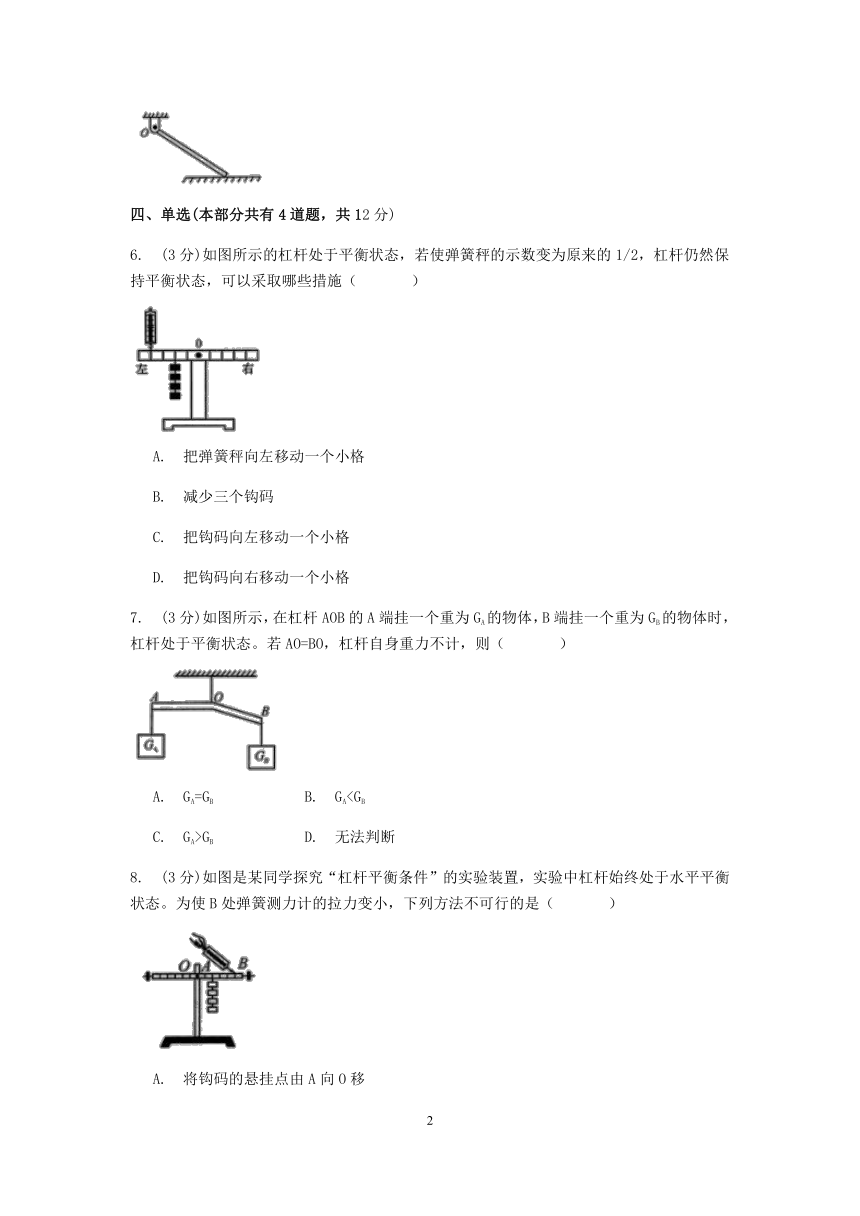

6.?(3分)如图所示的杠杆处于平衡状态，若使弹簧秤的示数变为原来的1/2，杠杆仍然保持平衡状态，可以采取哪些措施（??? ）
? A.?把弹簧秤向左移动一个小格
? B.?减少三个钩码
? C.?把钩码向左移动一个小格
D.?把钩码向右移动一个小格
7.?(3分)如图所示，在杠杆AOB的A端挂一个重为GA的物体，B端挂一个重为GB的物体时，杠杆处于平衡状态。若AO=BO，杠杆自身重力不计，则（??? ）
? A.?GA=GB B.?GA? C.?GA>GB D.?无法判断
8.?(3分)如图是某同学探究“杠杆平衡条件”的实验装置，实验中杠杆始终处于水平平衡状态。为使B处弹簧测力计的拉力变小，下列方法不可行的是（??? ）
? A.?将钩码的悬挂点由A向O移
? B.?将拉力的方向改为竖直向上
? C.?减少A处所悬挂钩码的数量
D.?增大B处拉杠杆的细线长度

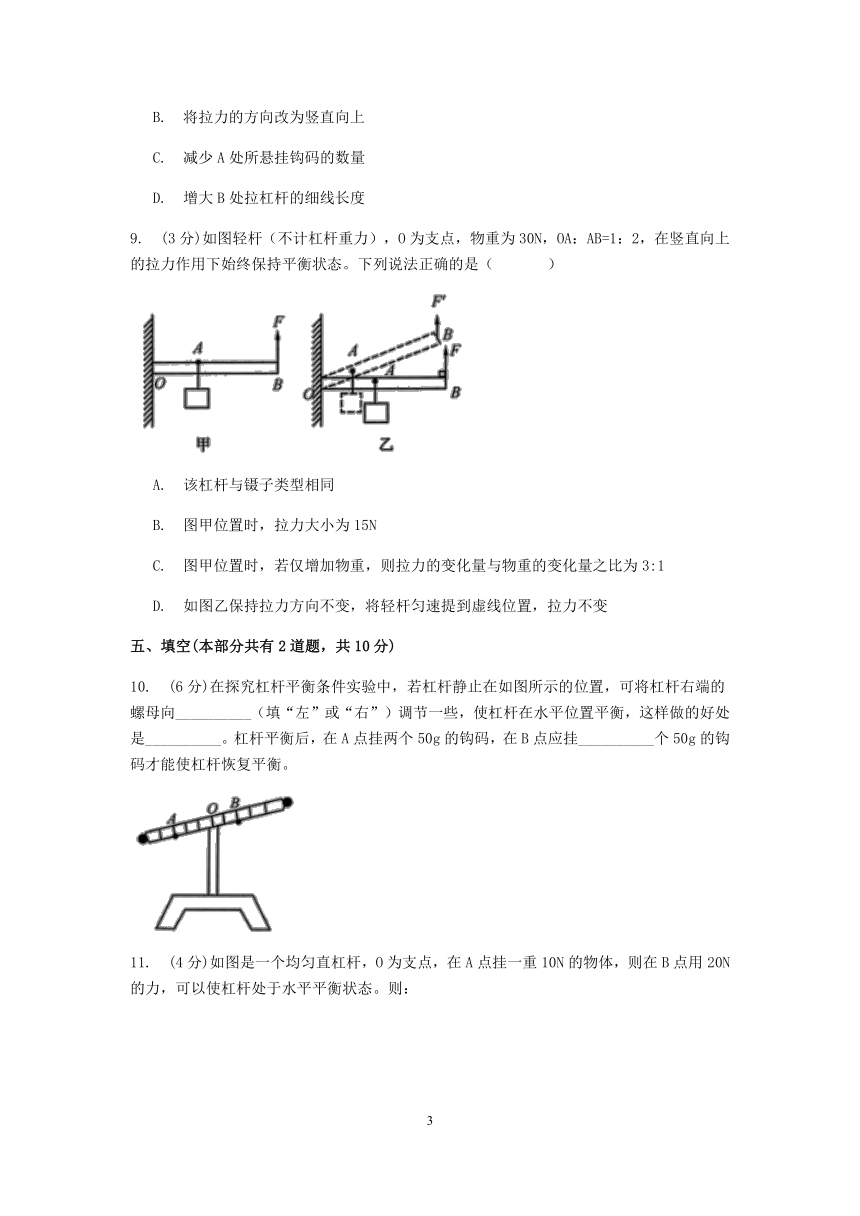

9.?(3分)如图轻杆（不计杠杆重力），O为支点，物重为30N，OA：AB=1：2，在竖直向上的拉力作用下始终保持平衡状态。下列说法正确的是（??? ）
? A.?该杠杆与镊子类型相同
? B.?图甲位置时，拉力大小为15N
? C.?图甲位置时，若仅增加物重，则拉力的变化量与物重的变化量之比为3:1
D.?如图乙保持拉力方向不变，将轻杆匀速提到虚线位置，拉力不变
五、填空(本部分共有2道题，共10分)
10.?(6分)在探究杠杆平衡条件实验中，若杠杆静止在如图所示的位置，可将杠杆右端的螺母向__________（填“左”或“右”）调节一些，使杠杆在水平位置平衡，这样做的好处是__________。杠杆平衡后，在A点挂两个50g的钩码，在B点应挂__________个50g的钩码才能使杠杆恢复平衡。
11.?(4分)如图是一个均匀直杠杆，O为支点，在A点挂一重10N的物体，则在B点用20N的力，可以使杠杆处于水平平衡状态。则：
(1)若在C点仍用20N向下的力，杠杆能否平衡？（每格距离相等）__________。
(2)若在C点用20N的力，方向不限，杠杆是否可能平衡？__________。
六、解答题(本部分共有2道题，共26分)
12.?(12分)如图所示，晓月利用铁架台、带有刻度的杠杆、细线、若干砝码等实验装置探究杠杆的平衡条件。请你回答下列问题。
(1)在挂钩码前，晓月发现杠杆左端低，右端高，她将杠杆两端的平衡螺母向_________调节，使杠杆在水平位置平衡。
(2)接着晓月在杠杆的两端挂上不同数量的钩码，移动钩码的位置，保持杠杆在水平位置平衡。其目的是：_____________________；
(3)改变钩码数量与位置，获取三组测量数据（如下表），可以减少实验的_________。根据表中的数据，你得出杠杆的平衡条件是：__________________，并完成下表中的空格。
13.?(14分)如图所示，小明在探究“杠杆的平衡条件”实验中所用的实验器材有：杠杆、支架、弹簧测力计、刻度尺、细线和质量相同的钩码若干个。
(1)实验前，将杠杆中点置于支架上，当杠杆静止时，发现杠杆右端下沉。此时，应把杠杆两端的平衡螺母向________（填“左”或“右”）调节，使杠杆在不挂钩码时，保持_________并静止，达到平衡状态。这样做的好处是：便于在杠杆上直接测量______________。
(2)杠杆调节平衡后，小明在杠杆上A点处挂4个钩码，在B点处挂6个钩码，杠杆恰好在原位置平衡。于是小明便得出了杠杆的平衡条件为：____________。他这样得出的结论是否合理？_________；为什么？______________
(3)实验结束后，小明提出了新的探究问题：“若支点不在杠杆的中点时，杠杆的平衡条件是否仍然成立？”于是小明同学利用下图所示装置进行探究，发现在杠杆左端的不同位置，用弹簧测力计竖直向上拉使杠杆处于平衡状态时，测出的拉力大小都与杠杆平衡条件不相符。其原因是：___________________。
参考答案
满分65分
一、单选(本部分共有3道题，共9分)
1.?(3分)D
2.?(3分)B
3.?(3分)C
二、填空(本部分共有1道题，共4分)
4.?(4分)20；30
三、解答题(本部分共有1道题，共4分)
5.?(4分)
四、单选(本部分共有4道题，共12分)
6.?(3分)D
7.?(3分)B
8.?(3分)D
9.?(3分)D
五、填空(本部分共有2道题，共10分)
10.?(6分)右；便于测量力臂；3
11.?(4分)不能平衡；可能平衡
六、解答题(本部分共有2道题，共26分)
12.?(12分)(1)右(2)满足平衡条件，方便测量出两个力的力臂(3)误差；F1l1=F2l2；15.00
13.?(14分)(1)左；水平；力臂(2)F1l1=F2l2；不合理；一次实验就得出结论具有偶然性(结论没有普遍性) (3)杠杆自重的影响
