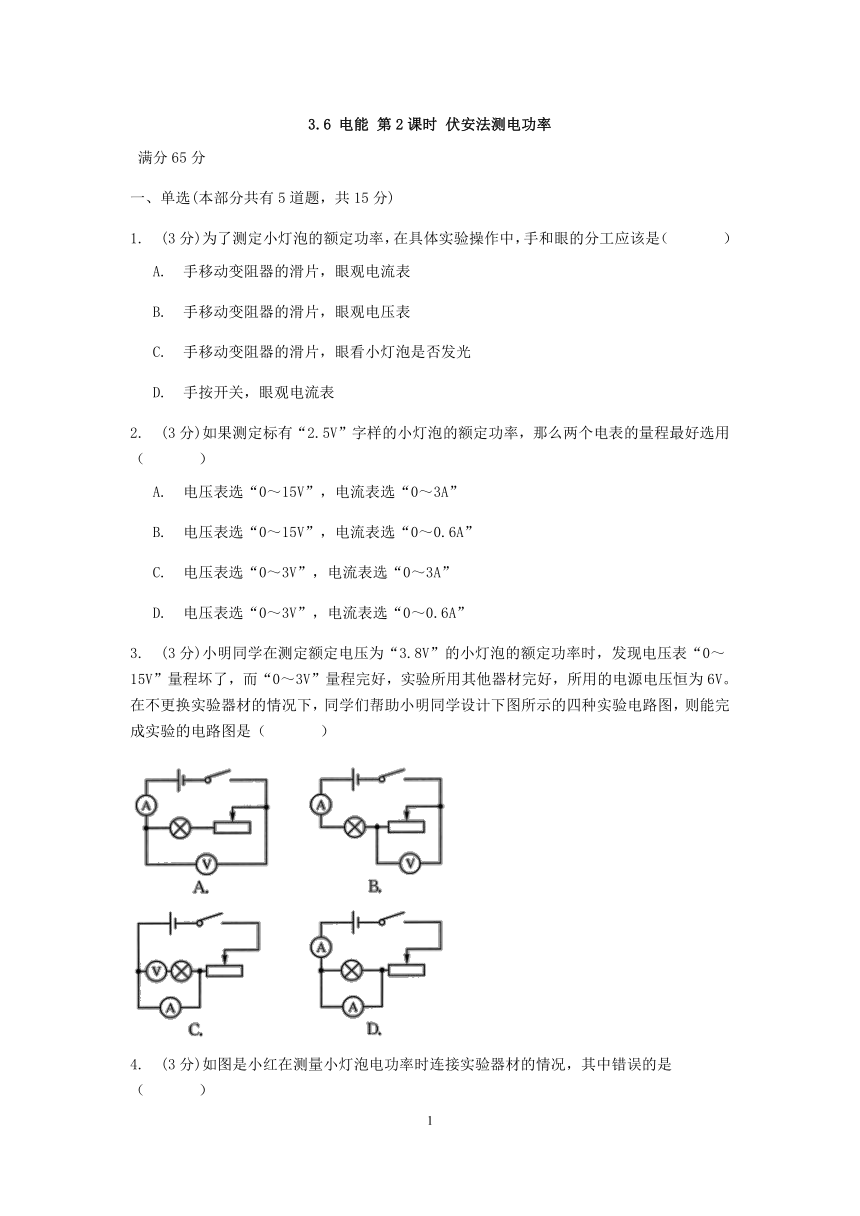

3.6 电能 第2课时 伏安法测电功率
满分65分
一、单选(本部分共有5道题，共15分)
1.?(3分)为了测定小灯泡的额定功率，在具体实验操作中，手和眼的分工应该是（??? ）
? A.?手移动变阻器的滑片，眼观电流表
B.?手移动变阻器的滑片，眼观电压表
? C.?手移动变阻器的滑片，眼看小灯泡是否发光
? D.?手按开关，眼观电流表
2.?(3分)如果测定标有“2.5V”字样的小灯泡的额定功率，那么两个电表的量程最好选用（??? ）
? A.?电压表选“0～15V”，电流表选“0～3A”
? B.?电压表选“0～15V”，电流表选“0～0.6A”
? C.?电压表选“0～3V”，电流表选“0～3A”
D.?电压表选“0～3V”，电流表选“0～0.6A”
3.?(3分)小明同学在测定额定电压为“3.8V”的小灯泡的额定功率时，发现电压表“0～15V”量程坏了，而“0～3V”量程完好，实验所用其他器材完好，所用的电源电压恒为6V。在不更换实验器材的情况下，同学们帮助小明同学设计下图所示的四种实验电路图，则能完成实验的电路图是（??? ）

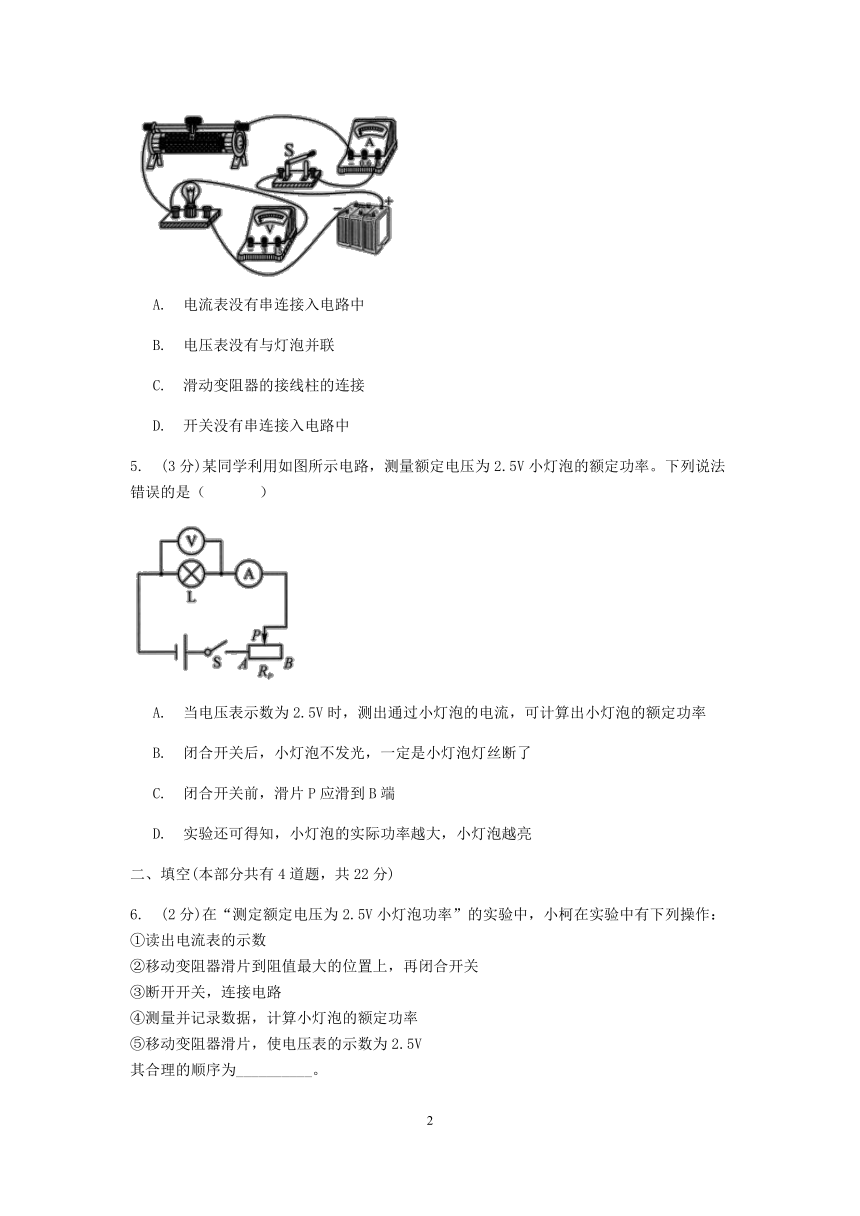

4.?(3分)如图是小红在测量小灯泡电功率时连接实验器材的情况，其中错误的是（??? ）
? A.?电流表没有串连接入电路中
? B.?电压表没有与灯泡并联
C.?滑动变阻器的接线柱的连接
? D.?开关没有串连接入电路中
5.?(3分)某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率。下列说法错误的是（??? ）
? A.?当电压表示数为2.5V时，测出通过小灯泡的电流，可计算出小灯泡的额定功率
B.?闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了
? C.?闭合开关前，滑片P应滑到B端
? D.?实验还可得知，小灯泡的实际功率越大，小灯泡越亮
二、填空(本部分共有4道题，共22分)
6.?(2分)在“测定额定电压为2.5V小灯泡功率”的实验中，小柯在实验中有下列操作：
①读出电流表的示数
②移动变阻器滑片到阻值最大的位置上，再闭合开关
③断开开关，连接电路
④测量并记录数据，计算小灯泡的额定功率
⑤移动变阻器滑片，使电压表的示数为2.5V
其合理的顺序为__________。

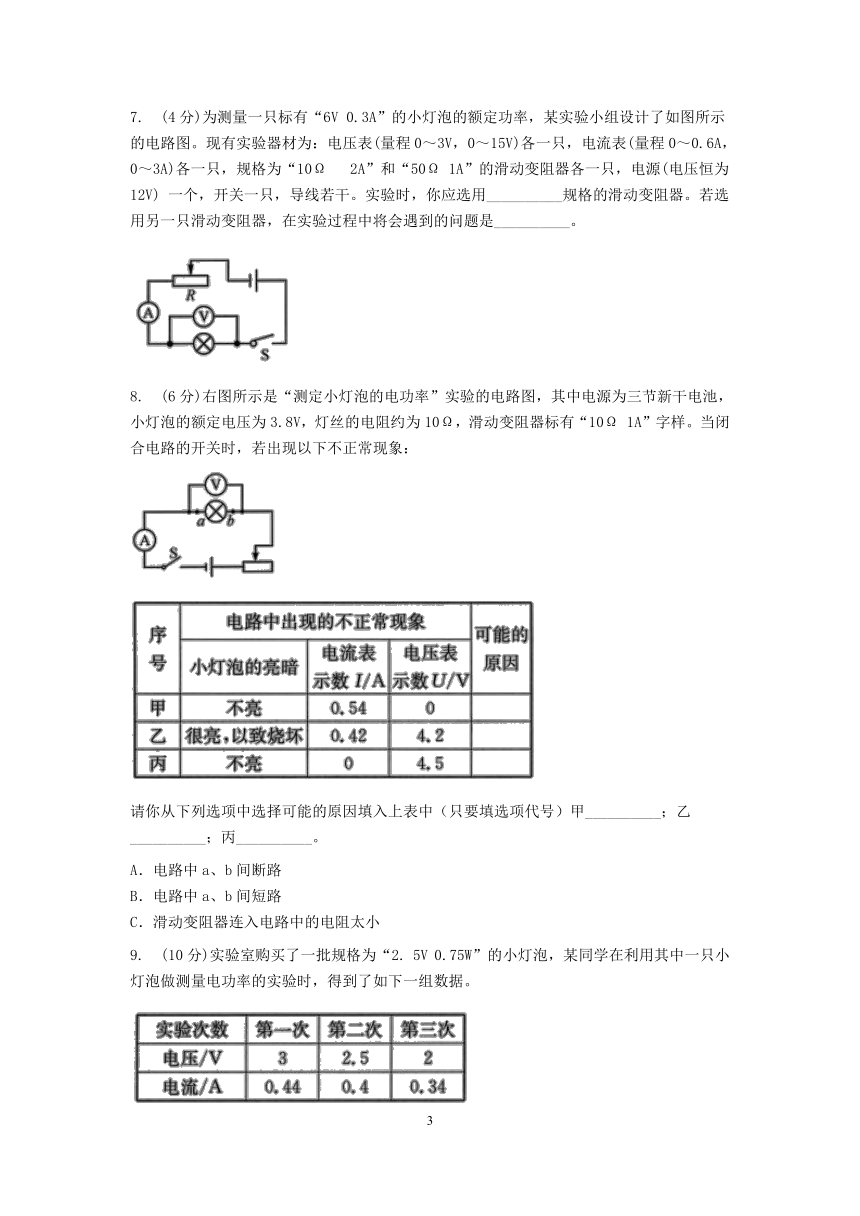

7.?(4分)为测量一只标有“6V 0.3A”的小灯泡的额定功率，某实验小组设计了如图所示的电路图。现有实验器材为：电压表(量程0～3V，0～15V)各一只，电流表(量程0～0.6A，0～3A)各一只，规格为“10Ω? 2A”和“50Ω 1A”的滑动变阻器各一只，电源(电压恒为12V) 一个，开关一只，导线若干。实验时，你应选用__________规格的滑动变阻器。若选用另一只滑动变阻器，在实验过程中将会遇到的问题是__________。
8.?(6分)右图所示是“测定小灯泡的电功率”实验的电路图，其中电源为三节新干电池，小灯泡的额定电压为3.8V，灯丝的电阻约为10Ω，滑动变阻器标有“10Ω 1A”字样。当闭合电路的开关时，若出现以下不正常现象：
请你从下列选项中选择可能的原因填入上表中（只要填选项代号）甲__________；乙__________；丙__________。
A．电路中a、b间断路
B．电路中a、b间短路
C．滑动变阻器连入电路中的电阻太小
9.?(10分)实验室购买了一批规格为“2. 5V 0.75W”的小灯泡，某同学在利用其中一只小灯泡做测量电功率的实验时，得到了如下一组数据。
(1)分析该数据，你认为小灯泡是否合格？__________，其原因是：__________。
(2)假如生产这种小灯泡钨丝的粗细是一定的，则这个小灯泡内钨丝的长度与合格产品相比是长了还是短了？__________，原因是：__________用这只小灯泡做实验时，容易出现的故障是__________。
三、解答题(本部分共有2道题，共28分)
10.?(12分)如图所示，在“测量小灯泡的电功率”的实验中，电源电压为4. 5V，小灯泡的额定电压为2.5V。
(1)请你用笔画线代替导线，将甲图中的实物图连接完整（要求滑动变阻器的滑片P向B端移动时小灯泡变暗）。
(2)某小组连接好电路后，检查连线正确，但闭合开关后发现小灯泡发出明亮的光且很快熄灭。出现这一故障的原因可能是_________________。排除故障后，闭合开关，移动滑动变阻器的滑片P到某处，电压表的示数如乙图所示。若要测量小灯泡的额定功率，应将图中的滑片P向_________（填“A”或“B”）端移动，直到电压表的示数为2. 5V，此时电流表的示数如丙图所示，则小灯泡的额定功率为_________W。
(3)测出小灯泡的额定功率后，某同学又把小灯泡两端电压调为额定电压的一半，发现测得的功率并不等于其额定功率的四分之一，其原因是___________________。
(4)若将小灯泡换成定值电阻，且电路连接完好，还可以完成的实验是__________。（填标号）
A．探究电流与电压的关系
B．探究电流与电阻的关系
11.?(16分)在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω。
(1)连接电路时开关应__________，电流表的量程应选0～________A。
(2)请你用笔画线代替导线，将图甲中的实物电路连接完整。
(3)闭合开关前，图甲中滑动变阻器的滑片P应位于__________（填“A”或“B”）端。
(4)小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图乙）为____V，若他想测量小灯泡的额定功率，应将图甲中滑片P向____（填“A”或“B”）端移动，使电压表的示数为2.5V。
(5)小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I-U图像，根据图像信息，可计算出小灯泡的额定功率是____ W。
(6)小勇同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是__________________。
参考答案
满分65分
一、单选(本部分共有5道题，共15分)
1.?(3分)B
2.?(3分)D
3.?(3分)B
4.?(3分)C
5.?(3分)B
二、填空(本部分共有4道题，共22分)
6.?(2分)③②⑤①④
7.?(4分)“50Ω 1A”；小灯泡两端的电压始终大于额定电压
8.?(6分)B；C；A
9.?(10分)(1)不合格；在额定电压下(或电压是2.5V，小灯泡的功率不等于(或大于)额定功率 (2)短了；电阻越小，电功率越大小灯泡容易烧坏
三、解答题(本部分共有2道题，共28分)
10.?(12分)（1）如图所示：（2）闭合开关前，滑动变阻器的滑片未调到最大阻值处；A；0.75（3）小灯泡电阻随温度发生变化（4）A
11.?(16分)(1)断开；0.6(2)将电流表“0.6”接线柱与小灯泡左端连接，图略(3)A (4)2.2；B(5)0.5(6)小灯泡开路(或小灯泡灯丝断了或小灯泡灯座接触不良或小灯泡接线柱接触不良)
