2020-2021学年度教科版八年级物理上册同步练习——4.5科学探究：凸透镜成像(word版 带答案)

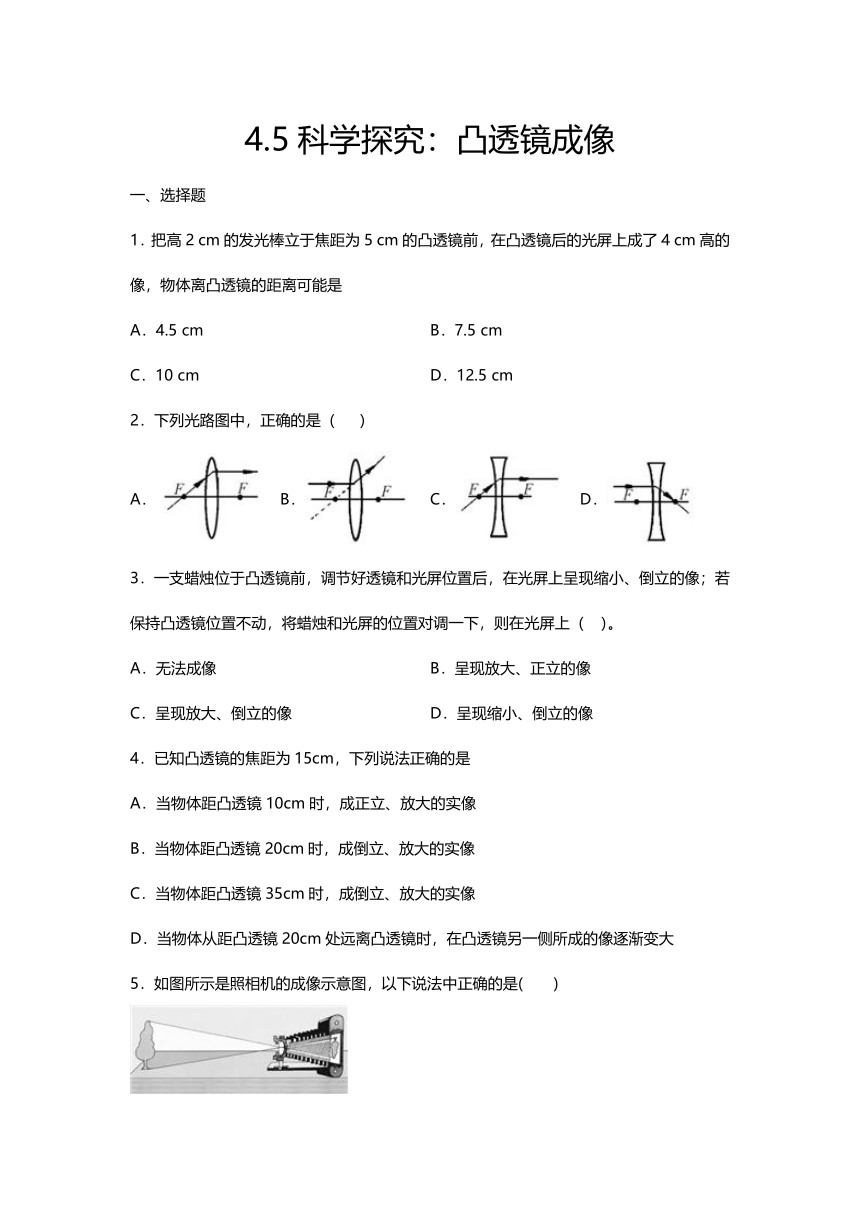

4.5科学探究：凸透镜成像
一、选择题
1．把高2
cm的发光棒立于焦距为5
cm的凸透镜前，在凸透镜后的光屏上成了4
cm高的像，物体离凸透镜的距离可能是
A．4.5
cm
B．7.5
cm
C．10
cm
D．12.5
cm
2．下列光路图中，正确的是（
）
A．
B．
C．
D．
3．一支蜡烛位于凸透镜前，调节好透镜和光屏位置后，在光屏上呈现缩小、倒立的像；若保持凸透镜位置不动，将蜡烛和光屏的位置对调一下，则在光屏上（
）。
A．无法成像
B．呈现放大、正立的像
C．呈现放大、倒立的像
D．呈现缩小、倒立的像
4．已知凸透镜的焦距为15cm，下列说法正确的是
A．当物体距凸透镜10cm时，成正立、放大的实像
B．当物体距凸透镜20cm时，成倒立、放大的实像
C．当物体距凸透镜35cm时，成倒立、放大的实像
D．当物体从距凸透镜20cm处远离凸透镜时，在凸透镜另一侧所成的像逐渐变大
5．如图所示是照相机的成像示意图，以下说法中正确的是(
)

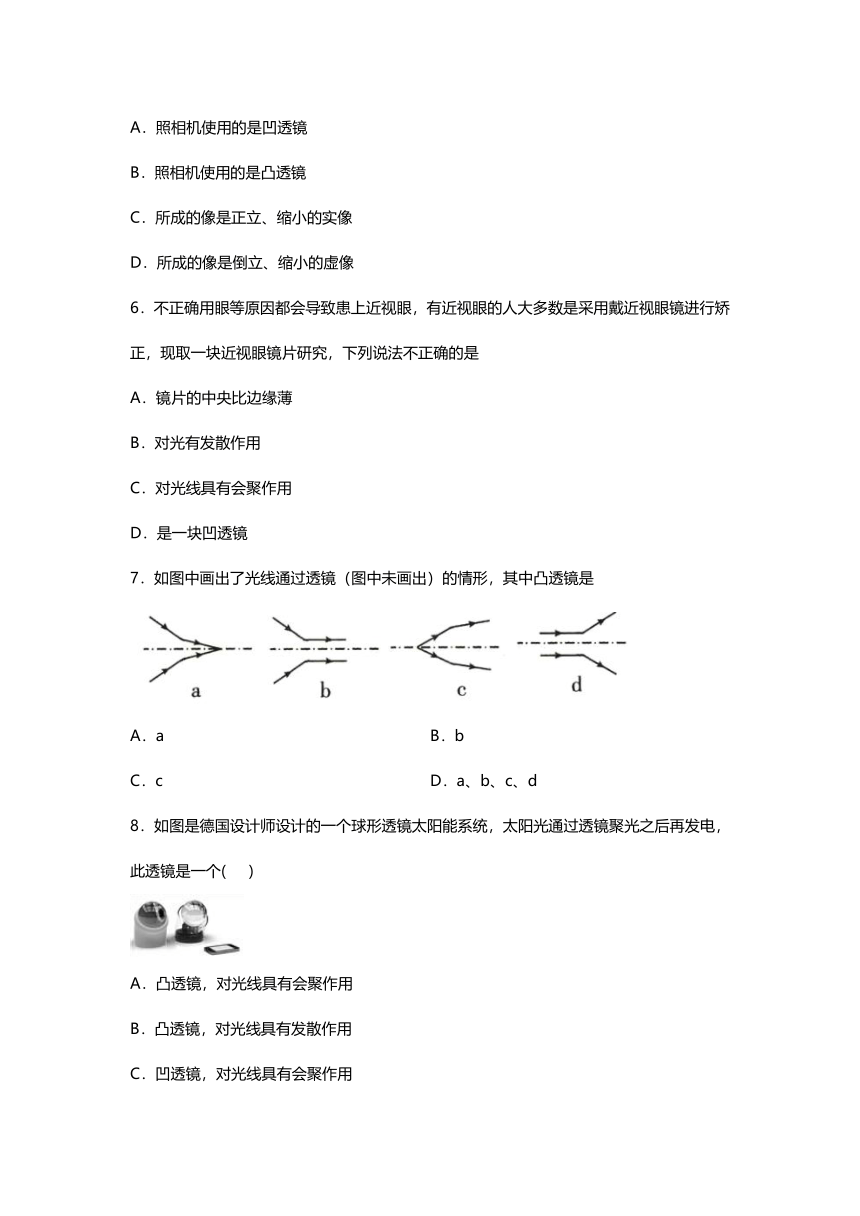

A．照相机使用的是凹透镜
B．照相机使用的是凸透镜
C．所成的像是正立、缩小的实像
D．所成的像是倒立、缩小的虚像
6．不正确用眼等原因都会导致患上近视眼，有近视眼的人大多数是采用戴近视眼镜进行矫正，现取一块近视眼镜片研究，下列说法不正确的是
A．镜片的中央比边缘薄
B．对光有发散作用
C．对光线具有会聚作用
D．是一块凹透镜
7．如图中画出了光线通过透镜（图中未画出）的情形，其中凸透镜是
A．a
B．b
C．c
D．a、b、c、d
8．如图是德国设计师设计的一个球形透镜太阳能系统，太阳光通过透镜聚光之后再发电，此透镜是一个(
)
A．凸透镜，对光线具有会聚作用
B．凸透镜，对光线具有发散作用
C．凹透镜，对光线具有会聚作用
D．凹透镜，对光线具有发散作用
9．在研究凸透镜成像实验中，当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像可能是图中的
A．
B．
C．
D．
10．将凸透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，这时光斑到凸透镜的距离为L，若凸透镜远离纸的过程中光斑先变小再变大，该凸透镜的焦距
A．一定小于L
B．一定等于L
C．一定大于L
D．可能小于L，也可能大于L
二、填空题
11．用焦距为10
cm的凸透镜使烛焰在光屏上成倒立、缩小的实像，蜡烛到凸透镜的距离应该大于______cm，当蜡烛到凸透镜的距离小于_______cm时，透过凸透镜能看到正立、放大的___________像．
12．关注生活物理
为了便于读数，体温计常做成横截面如图所示的柱体，其正面为圆弧形，相当于_____（填“照相机”“投影仪”或“放大镜”），使我们能看到水银柱放大后_________（填“正立”或“倒立”）的___________（填“实”或“虚”）像．

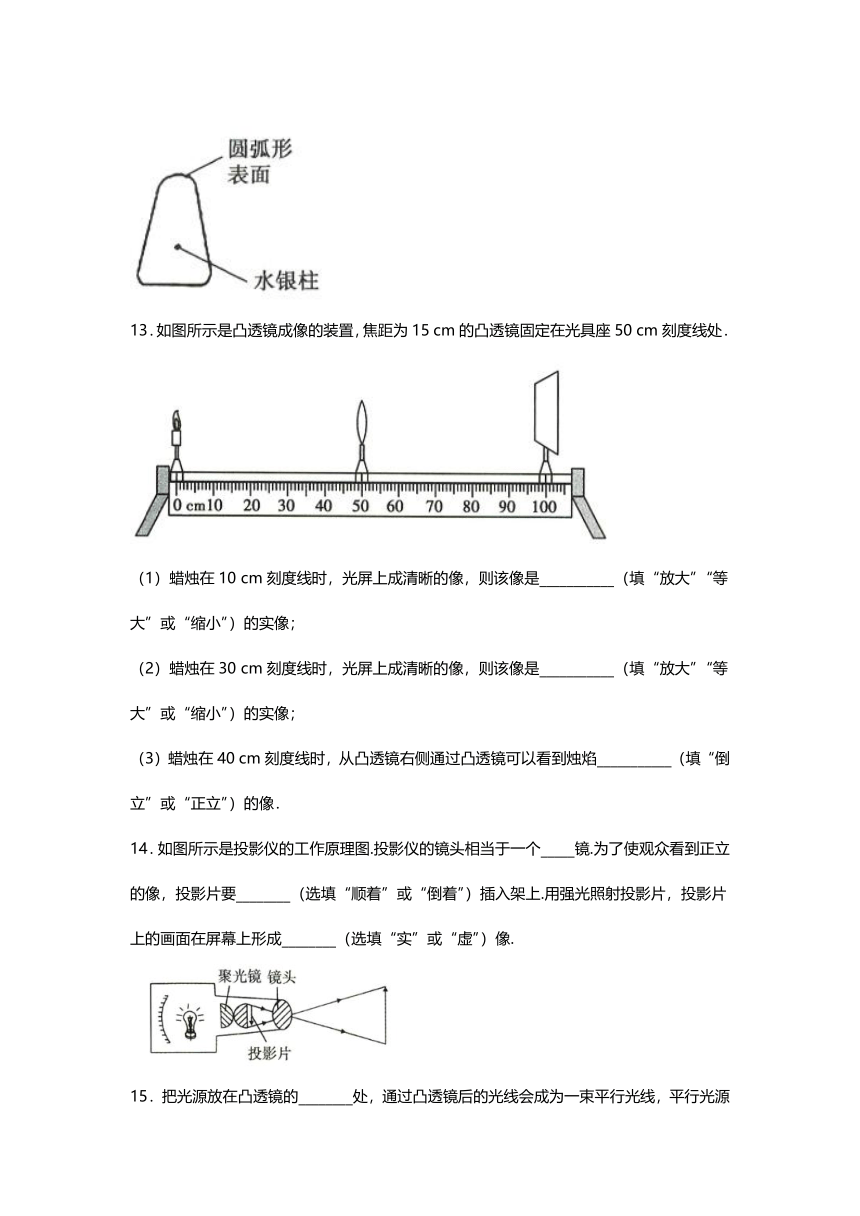

13．如图所示是凸透镜成像的装置，焦距为15
cm的凸透镜固定在光具座50
cm刻度线处．
（1）蜡烛在10
cm刻度线时，光屏上成清晰的像，则该像是___________（填“放大”“等大”或“缩小”）的实像；
（2）蜡烛在30
cm刻度线时，光屏上成清晰的像，则该像是___________（填“放大”“等大”或“缩小”）的实像；
（3）蜡烛在40
cm刻度线时，从凸透镜右侧通过凸透镜可以看到烛焰___________（填“倒立”或“正立”）的像．
14．如图所示是投影仪的工作原理图.投影仪的镜头相当于一个_____镜.为了使观众看到正立的像，投影片要________（选填“顺着”或“倒着”）插入架上.用强光照射投影片，投影片上的画面在屏幕上形成________（选填“实”或“虚”）像.
15．把光源放在凸透镜的________处，通过凸透镜后的光线会成为一束平行光线，平行光源就是根据这一原理制成的．如图是某同学把凸透镜正对着太阳光，在桌面上得到一个亮点F，并用直尺进行测量的情况，则凸透镜的焦距是________cm．
16．如图所示，a、b、c、d是距凸透镜不同距离的四个点，F为焦点。日常生活中所用的几种光学仪器的成像原理与物体在不同点时的成像情况相对应，其中照相机是根据物体放在________点时的成像特点制成的，幻灯机是根据物体放在________点时的成像特点制成的，放大镜是根据物体放在________点时的成像特点制成的。
17．在利用太阳光测凸透镜焦距的实验中
(1)小丽的方案如图所示．移动凸透镜白纸上的光斑最小时，凸透镜到白纸的距离为10cm，则凸透镜的焦距为____cm．
(2)对用太阳光测量凸透镜焦距的具体操作提出一条注意事项：________
18．如图所示，调节蜡烛、凸透镜和光屏的位置，都能得到清晰的像，其中在光屏上成倒立、缩小实像的是图___，在光屏上成倒立、放大实像的是图__，成虚像的是图_____。
19．小云探究“凸透镜成像规律”的实验装置如图所示，其中焦距为15cm的凸透镜固定在光具座上50cm刻度线处，光屏和点燃的蜡烛分别位于凸透镜的两侧．小云将蜡烛移至光具座上10cm刻度线处，移动光屏，直到烛焰在光屏上成清晰的像，则该像是________的倒立的实像．该实验现象可以说明________的成像特点．（选填“照相机”、“幻灯机”或“放大镜”）
20．为判别直径相同的两透镜的类型，小明分别将它们正对太阳，把一张纸放在它的下方，在纸上得到相应的光斑，透镜与光斑的大小如图所示．其中形成甲光斑的____（选填“一定”、“可能”或“一定不”）是凸透镜，形成乙光斑的_____是凹透镜（选填“一定”、“可能”或“一定不”）．
三、综合题
21．根据图中光线通过透镜前后的方向，在图中的虚线框内画出适当的透镜
22．画出光线通过凸透镜和凹透镜的光路图．
23．在探究“凸透镜成像规律”的实验中．
（1）为了粗测凸透镜的焦距，小红上午上课前，将凸透镜与水平地面平行放置，让太阳光照射到凸透镜上，调节凸透镜到地面的距离，直至地面上出现一个最小的亮点，小红认为此点到光心的距离，就是凸透镜的焦距，小强却说，这个距离不是凸透镜的焦距，其理由是___________；
（2）小红改变方案将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，如图甲所示，则该凸透镜的焦距为_______cm；
（3）如图乙，光屏上呈现清晰的像，此像的性质是倒立_______的实像．在放大镜、照相机和投影仪中，成像原理与其相同的是_______；我们能从不同方向看到光屏上的像是因为光在光屏上发生了_______反射；
（4）小红将点燃的蜡烛放在某处，发现无论怎样移动光屏，在光屏中心只能看到一个大小不变的圆形光斑，你认为可能出现的原因应该是_________；
（5）如图丙所示，保持蜡烛的位置不变，移动透镜至图丙所示刻度线处，则人眼应该在图中
_______（A/B/C）处且朝着相应方向，才能观察到烛焰的像．
24．某同学用三个材料相同而厚度不同的凸透镜来研究它们对平行光的作用．研究过程如图中（a）、（b）、（c）所示．请仔细观察装置和实验现象，然后归纳得出初步结论：
（1）分析图中（a）或（b）或（c）可得：________________________________________；
（2）分析图中（a）和（b）和（c）可得：__________________________________________．
答案
1．B
2．A
3．C
4．B
5．B
6．C
7．C
8．A
9．B
10．C
11．20
10
虚
12．放大镜
正立
虚
13．缩小
放大
正立
14．凸透
倒着
实
15．焦点
13.2
16．a
c
d
17．10
凸透镜正对太阳光，在白纸上得到最小的光斑
18．B
A
C
19．缩小
照相机
20．一定
可能
21．
22．
23．凸透镜没有正对太阳光
10.0
放大
投影仪
漫
蜡烛放在凸透镜的焦点处
B
24．凸透镜对平行光线有会聚作用
同种材料不同厚度的凸透镜，厚度越厚会聚作用越明显
试卷第4页，总4页
