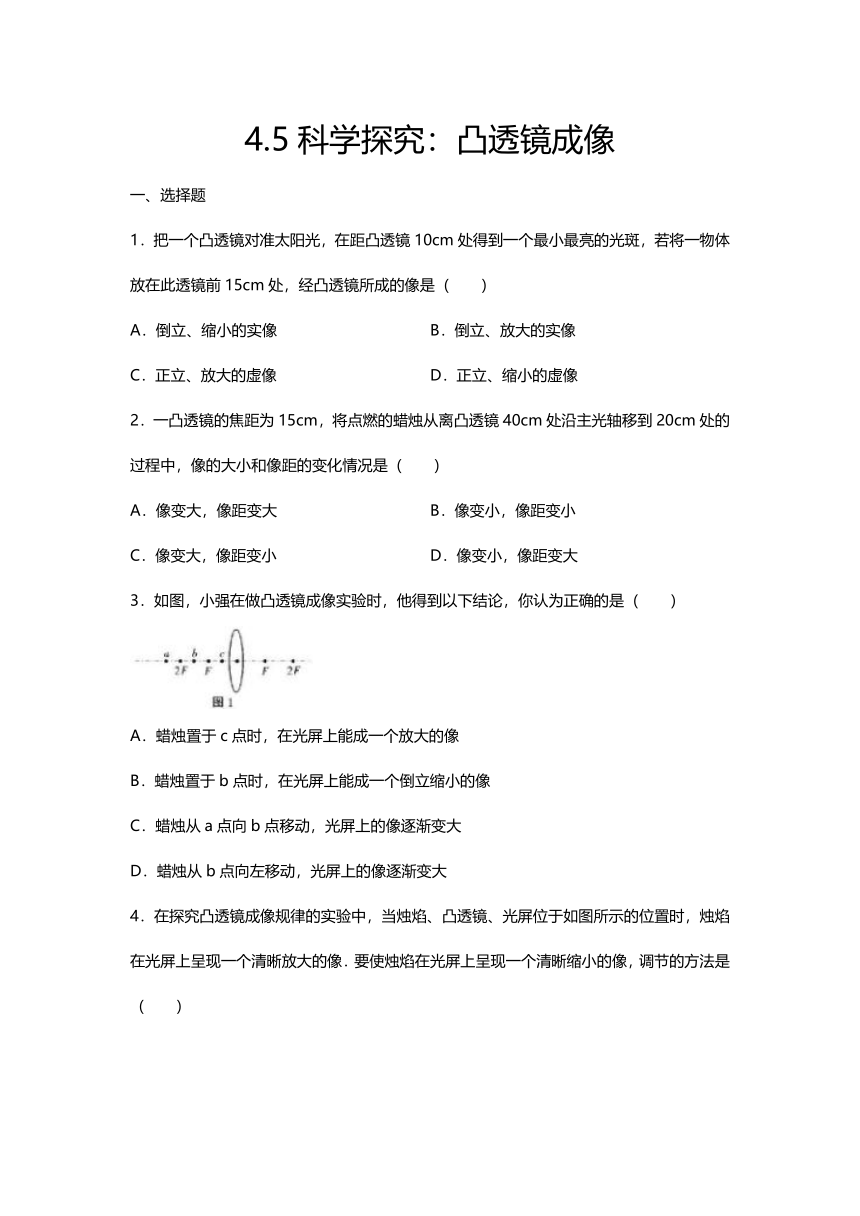

4.5科学探究：凸透镜成像
一、选择题
1．把一个凸透镜对准太阳光，在距凸透镜10cm处得到一个最小最亮的光斑，若将一物体放在此透镜前15cm处，经凸透镜所成的像是（　　）
A．倒立、缩小的实像
B．倒立、放大的实像
C．正立、放大的虚像
D．正立、缩小的虚像
2．一凸透镜的焦距为15cm，将点燃的蜡烛从离凸透镜40cm处沿主光轴移到20cm处的过程中，像的大小和像距的变化情况是（　　）
A．像变大，像距变大
B．像变小，像距变小
C．像变大，像距变小
D．像变小，像距变大
3．如图，小强在做凸透镜成像实验时，他得到以下结论，你认为正确的是（
）
A．蜡烛置于c点时，在光屏上能成一个放大的像
B．蜡烛置于b点时，在光屏上能成一个倒立缩小的像
C．蜡烛从a点向b点移动，光屏上的像逐渐变大
D．蜡烛从b点向左移动，光屏上的像逐渐变大

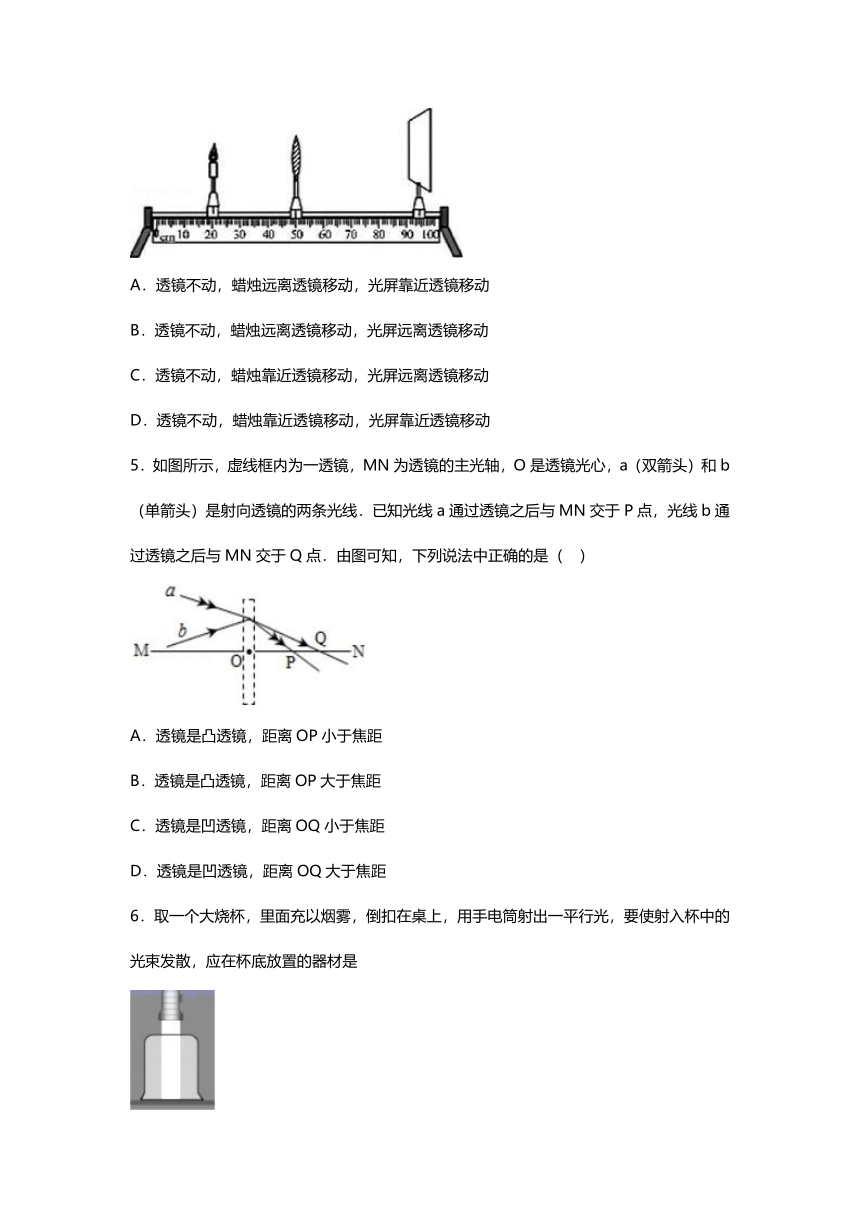

4．在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰放大的像．要使烛焰在光屏上呈现一个清晰缩小的像，调节的方法是（　　）
A．透镜不动，蜡烛远离透镜移动，光屏靠近透镜移动
B．透镜不动，蜡烛远离透镜移动，光屏远离透镜移动
C．透镜不动，蜡烛靠近透镜移动，光屏远离透镜移动
D．透镜不动，蜡烛靠近透镜移动，光屏靠近透镜移动
5．如图所示，虚线框内为一透镜，MN为透镜的主光轴，O是透镜光心，a（双箭头）和b（单箭头）是射向透镜的两条光线．已知光线a通过透镜之后与MN交于P点，光线b通过透镜之后与MN交于Q点．由图可知，下列说法中正确的是（
）
A．透镜是凸透镜，距离OP小于焦距
B．透镜是凸透镜，距离OP大于焦距
C．透镜是凹透镜，距离OQ小于焦距
D．透镜是凹透镜，距离OQ大于焦距
6．取一个大烧杯，里面充以烟雾，倒扣在桌上，用手电筒射出一平行光，要使射入杯中的光束发散，应在杯底放置的器材是
A．平板玻璃
B．平面镜
C．凹透镜
D．凸透镜

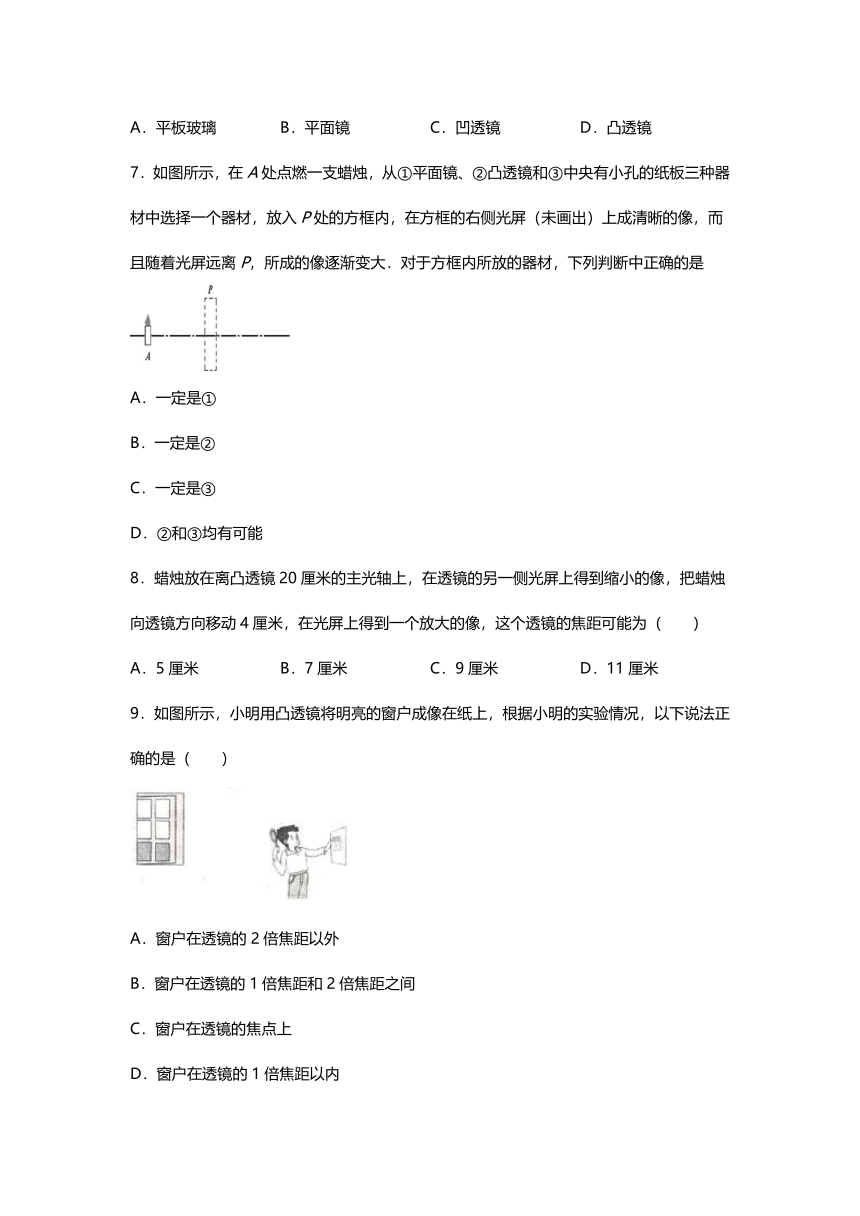

7．如图所示，在A处点燃一支蜡烛，从①平面镜、②凸透镜和③中央有小孔的纸板三种器材中选择一个器材，放入P处的方框内，在方框的右侧光屏（未画出）上成清晰的像，而且随着光屏远离P，所成的像逐渐变大．对于方框内所放的器材，下列判断中正确的是
A．一定是①
B．一定是②
C．一定是③
D．②和③均有可能
8．蜡烛放在离凸透镜20厘米的主光轴上，在透镜的另一侧光屏上得到缩小的像，把蜡烛向透镜方向移动4厘米，在光屏上得到一个放大的像，这个透镜的焦距可能为（
）
A．5厘米
B．7厘米
C．9厘米
D．11厘米
9．如图所示，小明用凸透镜将明亮的窗户成像在纸上，根据小明的实验情况，以下说法正确的是（
）
A．窗户在透镜的2倍焦距以外
B．窗户在透镜的1倍焦距和2倍焦距之间
C．窗户在透镜的焦点上
D．窗户在透镜的1倍焦距以内

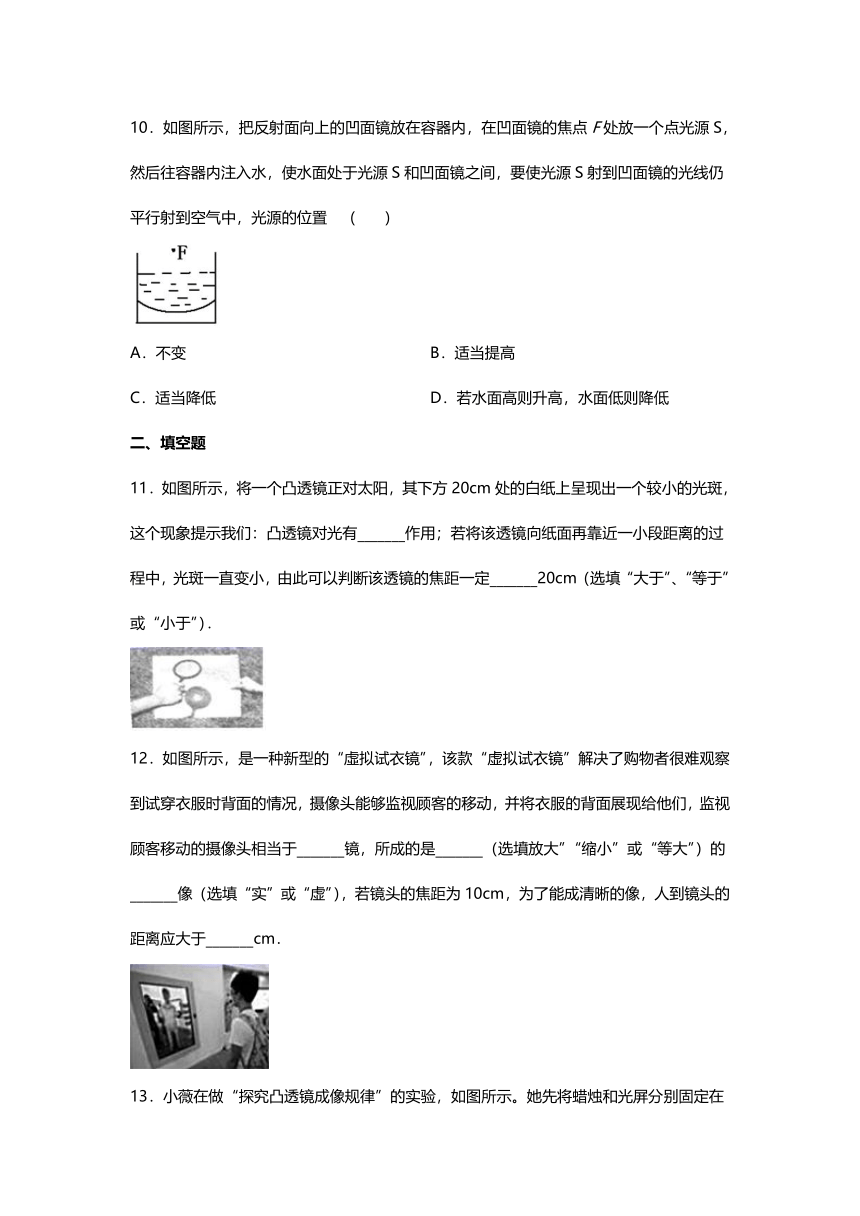

10．如图所示，把反射面向上的凹面镜放在容器内，在凹面镜的焦点F处放一个点光源S，然后往容器内注入水，使水面处于光源S和凹面镜之间，要使光源S射到凹面镜的光线仍平行射到空气中，光源的位置
(
)
A．不变
B．适当提高
C．适当降低
D．若水面高则升高，水面低则降低
二、填空题
11．如图所示，将一个凸透镜正对太阳，其下方20cm处的白纸上呈现出一个较小的光斑，这个现象提示我们：凸透镜对光有_______作用；若将该透镜向纸面再靠近一小段距离的过程中，光斑一直变小，由此可以判断该透镜的焦距一定_______20cm（选填“大于”、“等于”或“小于”）．
12．如图所示，是一种新型的“虛拟试衣镜”，该款“虚拟试衣镜”解决了购物者很难观察到试穿衣服时背面的情况，摄像头能够监视顾客的移动，并将衣服的背面展现给他们，监视顾客移动的摄像头相当于_______镜，所成的是_______（选墳放大”“缩小”或“等大”）的_______像（选填“实”或“虚”），若镜头的焦距为10cm，为了能成清晰的像，人到镜头的距离应大于_______cm．

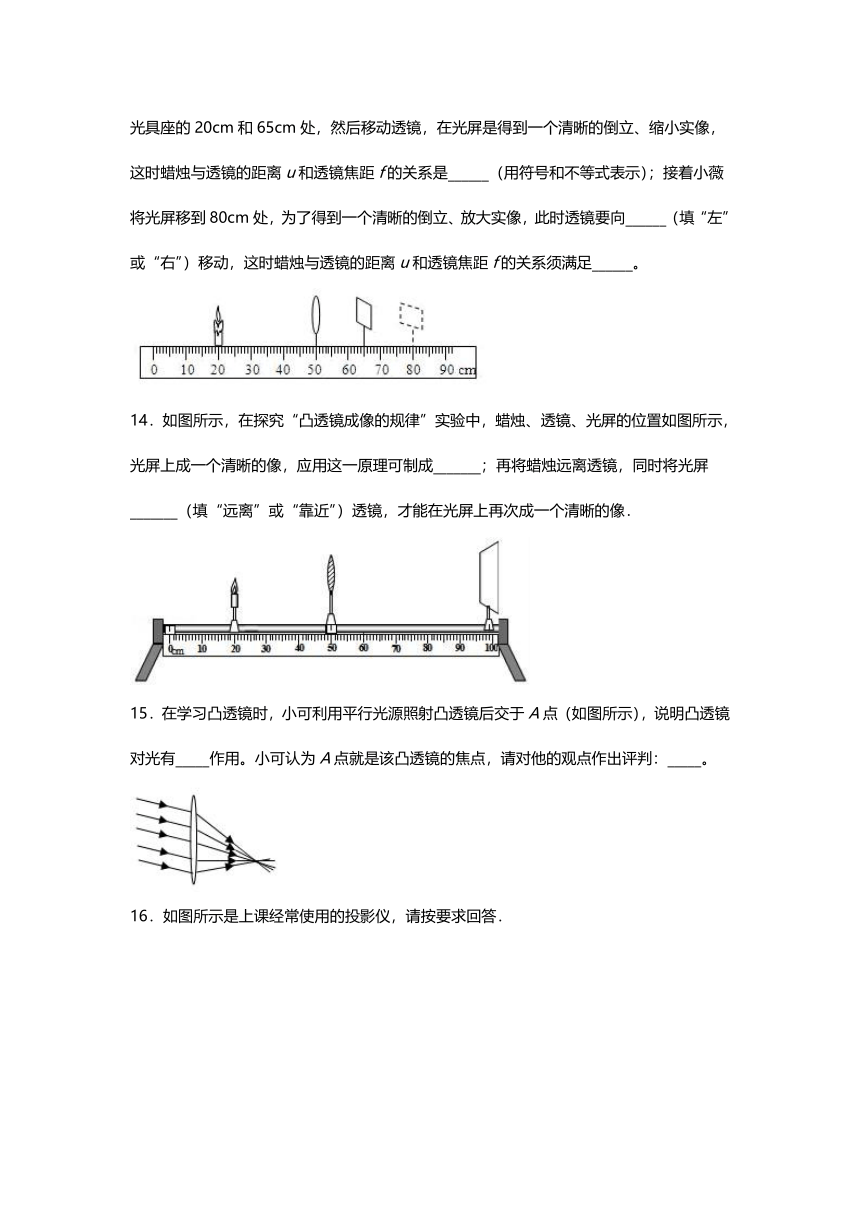

13．小薇在做“探究凸透镜成像规律”的实验，如图所示。她先将蜡烛和光屏分别固定在光具座的20cm和65cm处，然后移动透镜，在光屏是得到一个清晰的倒立、缩小实像，这时蜡烛与透镜的距离u和透镜焦距f的关系是______（用符号和不等式表示）；接着小薇将光屏移到80cm处，为了得到一个清晰的倒立、放大实像，此时透镜要向______（填“左”或“右”）移动，这时蜡烛与透镜的距离u和透镜焦距f的关系须满足______。
14．如图所示，在探究“凸透镜成像的规律”实验中，蜡烛、透镜、光屏的位置如图所示，光屏上成一个清晰的像，应用这一原理可制成_______；再将蜡烛远离透镜，同时将光屏_______（填“远离”或“靠近”）透镜，才能在光屏上再次成一个清晰的像．
15．在学习凸透镜时，小可利用平行光源照射凸透镜后交于A点（如图所示），说明凸透镜对光有_____作用。小可认为A点就是该凸透镜的焦点，请对他的观点作出评判：_____。
16．如图所示是上课经常使用的投影仪，请按要求回答．
(1)平面镜的作用是：________________________________．
(2)灯泡的作用是：__________________________________．
(3)若在屏幕上的像比较模糊(与投影片无关)，调整方法是：________________________________________________．
17．小明用照相机给同学小宇拍照时，发现了一些特点，请根据你的经验和知识帮他完成下列填空题．
（1）小宇离照相机镜头的距离______（选填“大于”“小于”或“等于”）底片离照相机镜头的距离．
（2）小宇离照相机镜头越远，小宇在底片上所成的像越______．
（3）照相机底片上所成的像一定比小宇本人______．
（4）人和像在凸透镜（镜头）的______（选填“同”或“异”）侧．
18．某同学在“探究凸透镜成像规律”的实验中，绘制了如图所示的图象（v表示像到凸透镜的距离，u表示物体到凸透镜的距离），用该凸透镜作放大镜使用时，被观察的物体到透镜的距离在_____m以内；把物体从距凸透镜5cm处移动到距凸透镜20cm处的过程中，像的大小将_____（选填“变大”、“变小”、“先变小再变大”、“先变大再变小”）．
19．通过一个透镜观察印有字母的纸的情形如图所示.由图可知该透镜属于________透镜,所成像的性质是倒立、缩小的________像.纸到透镜的距离是________(填“大于二倍焦距”“大于一倍焦距小于二倍焦距”“等于焦距”或“小于焦距”).此透镜对光线起________(填“会聚”或“发散”)作用.
20．要想利用凸透镜使小灯泡发出的光变成平行光，应该把小灯泡放在凸透镜的________处．一束平行光线经过凸透镜折射后的传播方向如图甲所示，由图可知，此透镜的焦距为________
cm；当把烛焰放在此凸透镜左侧12cm处时，如图乙所示，则从该凸透镜右侧通过透镜可以看到一个________（填：“正立”或“倒立”）、放大的________（填：“实”或“虚”）像．
三、综合题
21．在下图中，画出与已知光线对应的入射或折射光线．
22．根据入射光线和折射光线，在下图的虚线框内画出适当类型的透镜．
23．某同学在“探究凸透镜成像规律”的实验中，记录并绘制了物距和像距之间关系的图像，如图所示．
（1）该凸透镜的焦距是______．
（2）把物体从距凸透镜处移到处的过程中，像距逐渐变______（选填“大”或“小”）．
（3）当把物体放到距凸透镜处时，光屏上______（选填“能”或“不能”）得到一个清晰的像．
24．探究凸透镜成像规律：
过程步骤
实验中，小雨调整蜡烛烛焰、凸透镜、光屏的中心大致在______，这样做的目的是__________．
将点燃的蜡烛先后放在、、、、各点，移动光屏，在光屏上寻找清晰的像．将蜡烛放在点能说明______原理，光屏上______（填“有”或“无”）像．把蜡烛放在______点，能在光屏上看到倒立、放大的实像，______是利用这原理制成的．将蜡烛放在点，成倒立、______、实像．将蜡烛放在______点，光屏上得不到像，______是利用了这原理制成的
装置
反思
若把透镜的一部分用手遮住，则在光屏上看到的像将______
A．看不到完整的像
B．看到完整的像，但是会变暗
C．像不会有影响
D．不能确定
答案
1．B
2．A
3．C
4．A
5．A
6．C
7．C
8．C
9．A
10．C
11．会聚
小于
12．凸透
缩小
实
20
13．u＞2f
左
2f＞u＞f
14．投影仪
靠近
15．会聚
只有平行于主光轴的光线经过凸透镜折射后才会聚到焦点上
16．改变光的传播方向，使图像成在屏幕上
充当光源，增加投影片的亮度，使投影更清晰
适当调整镜头与投影片的距离、屏幕与投影仪的距离
17．大于
小
小
异
18．0.05
变小
19．凸
实
大于二倍焦距
会聚
20．焦点
15
正立
虚
21．
22．
23．10
大
不能
24．同一高度
使像成在光屏的中央
照相机
有
b
投影仪
等大
a
放大镜
B
