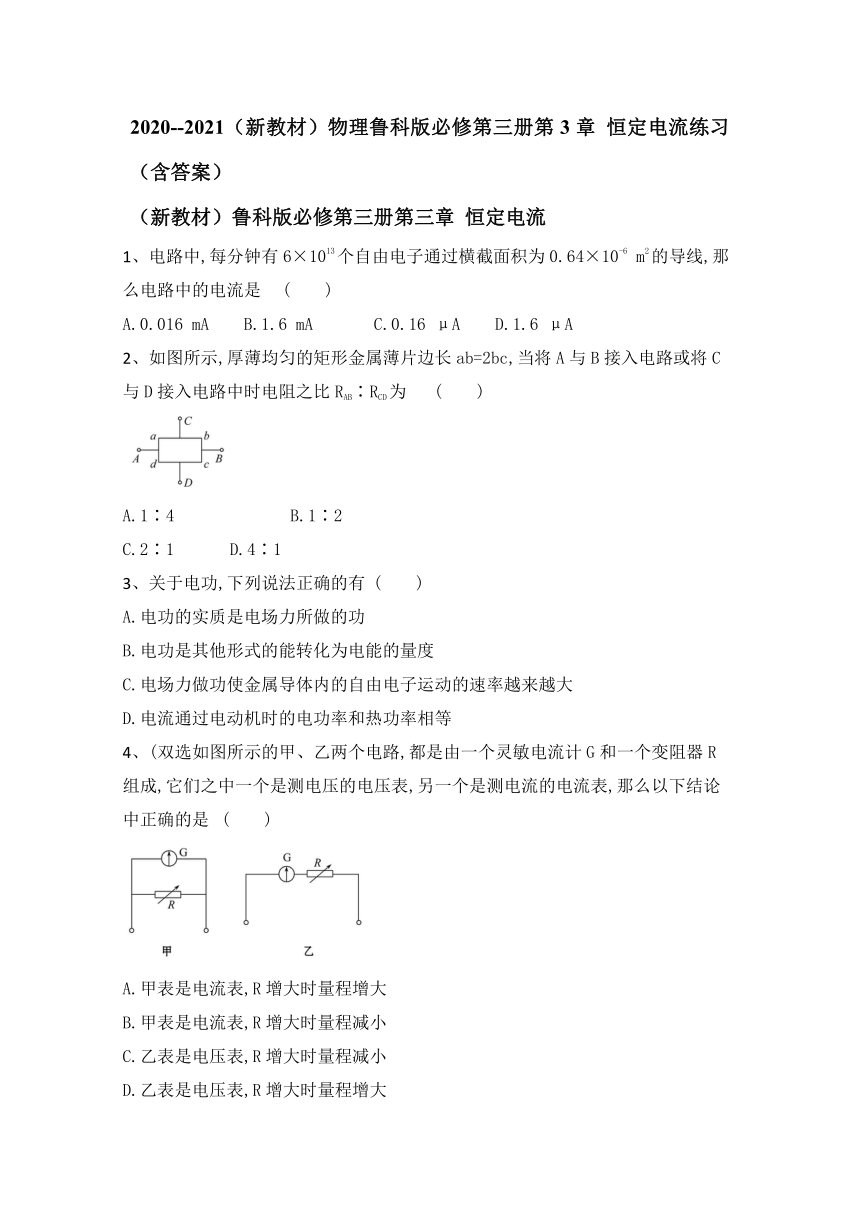

2020--2021（新教材）物理鲁科版必修第三册第3章 恒定电流练习（含答案）

2020--2021（新教材）物理鲁科版必修第三册第3章
恒定电流练习（含答案）
（新教材）鲁科版必修第三册第三章
恒定电流
1、电路中,每分钟有6×1013个自由电子通过横截面积为0.64×10-6
m2的导线,那么电路中的电流是
(　　)
A.0.016
mA　　B.1.6
mA　
　
C.0.16
μA　　D.1.6
μA
2、如图所示,厚薄均匀的矩形金属薄片边长ab=2bc,当将A与B接入电路或将C与D接入电路中时电阻之比RAB∶RCD为
(　　)
A.1∶4　　　　　　
B.1∶2
C.2∶1
D.4∶1
3、关于电功,下列说法正确的有
(　　)
A.电功的实质是电场力所做的功
B.电功是其他形式的能转化为电能的量度
C.电场力做功使金属导体内的自由电子运动的速率越来越大
D.电流通过电动机时的电功率和热功率相等
4、(双选如图所示的甲、乙两个电路,都是由一个灵敏电流计G和一个变阻器R组成,它们之中一个是测电压的电压表,另一个是测电流的电流表,那么以下结论中正确的是
(　　)
A.甲表是电流表,R增大时量程增大
B.甲表是电流表,R增大时量程减小
C.乙表是电压表,R增大时量程减小
D.乙表是电压表,R增大时量程增大

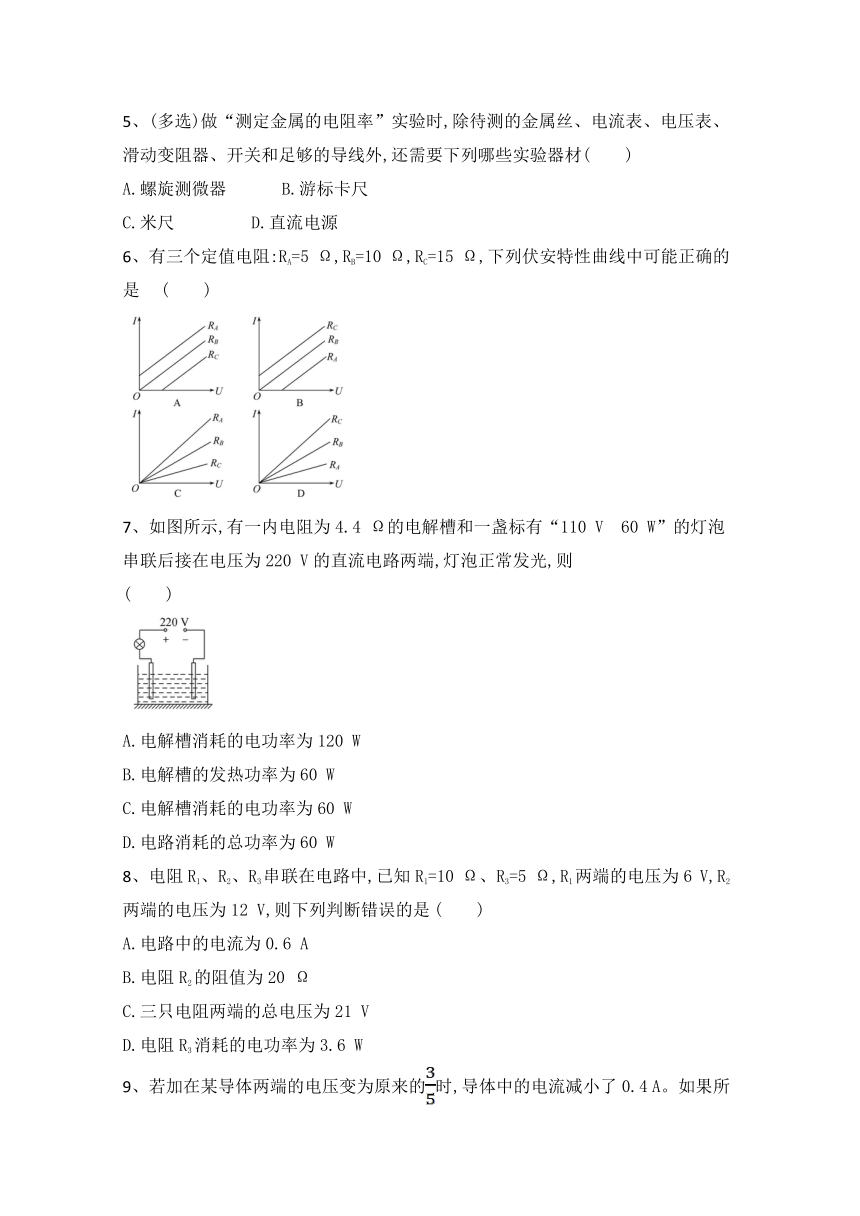

5、(多选)做“测定金属的电阻率”实验时,除待测的金属丝、电流表、电压表、滑动变阻器、开关和足够的导线外,还需要下列哪些实验器材(　　)
A.螺旋测微器
B.游标卡尺
C.米尺
D.直流电源
6、有三个定值电阻:RA=5
Ω,RB=10
Ω,RC=15
Ω,下列伏安特性曲线中可能正确的是
(　　)
7、如图所示,有一内电阻为4.4
Ω的电解槽和一盏标有“110
V　60
W”的灯泡串联后接在电压为220
V的直流电路两端,灯泡正常发光,则
(　　)
A.电解槽消耗的电功率为120
W
B.电解槽的发热功率为60
W
C.电解槽消耗的电功率为60
W
D.电路消耗的总功率为60
W
8、电阻R1、R2、R3串联在电路中,已知R1=10
Ω、R3=5
Ω,R1两端的电压为6
V,R2两端的电压为12
V,则下列判断错误的是
(　　)
A.电路中的电流为0.6
A
B.电阻R2的阻值为20
Ω
C.三只电阻两端的总电压为21
V
D.电阻R3消耗的电功率为3.6
W

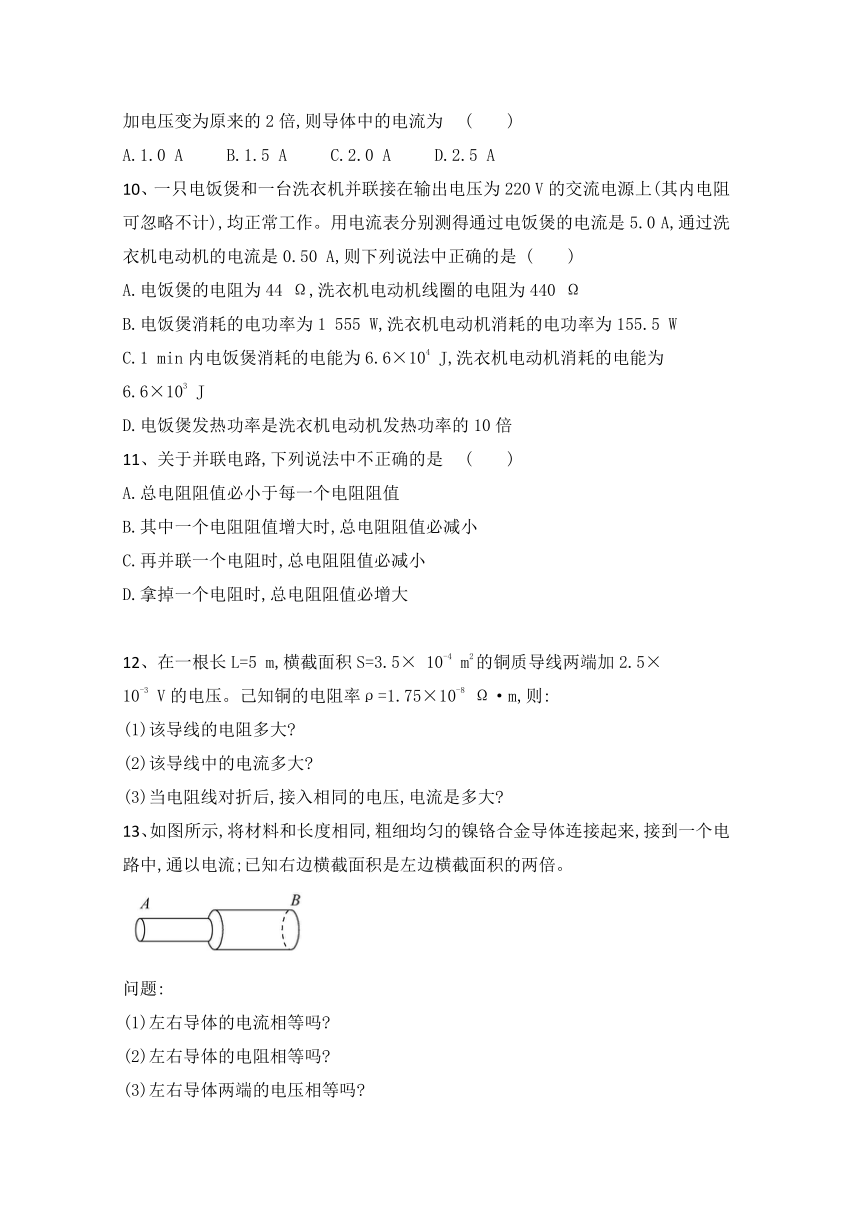

9、若加在某导体两端的电压变为原来的时,导体中的电流减小了0.4
A。如果所加电压变为原来的2倍,则导体中的电流为
(　　)
A.1.0
A　
　B.1.5
A　
　C.2.0
A　
　D.2.5
A
10、一只电饭煲和一台洗衣机并联接在输出电压为220
V的交流电源上(其内电阻可忽略不计),均正常工作。用电流表分别测得通过电饭煲的电流是5.0
A,通过洗衣机电动机的电流是0.50
A,则下列说法中正确的是
(　　)
A.电饭煲的电阻为44
Ω,洗衣机电动机线圈的电阻为440
Ω
B.电饭煲消耗的电功率为1
555
W,洗衣机电动机消耗的电功率为155.5
W
C.1
min内电饭煲消耗的电能为6.6×104
J,洗衣机电动机消耗的电能为
6.6×103
J
D.电饭煲发热功率是洗衣机电动机发热功率的10倍
11、关于并联电路,下列说法中不正确的是
(　　)
A.总电阻阻值必小于每一个电阻阻值
B.其中一个电阻阻值增大时,总电阻阻值必减小
C.再并联一个电阻时,总电阻阻值必减小
D.拿掉一个电阻时,总电阻阻值必增大
12、在一根长L=5
m,横截面积S=3.5×
10-4
m2的铜质导线两端加2.5×
10-3
V的电压。己知铜的电阻率ρ=1.75×10-8
Ω·m,则:
(1)该导线的电阻多大?
(2)该导线中的电流多大?
(3)当电阻线对折后,接入相同的电压,电流是多大?
13、如图所示,将材料和长度相同,粗细均匀的镍铬合金导体连接起来,接到一个电路中,通以电流;已知右边横截面积是左边横截面积的两倍。
问题:
(1)左右导体的电流相等吗?
(2)左右导体的电阻相等吗?
(3)左右导体两端的电压相等吗?

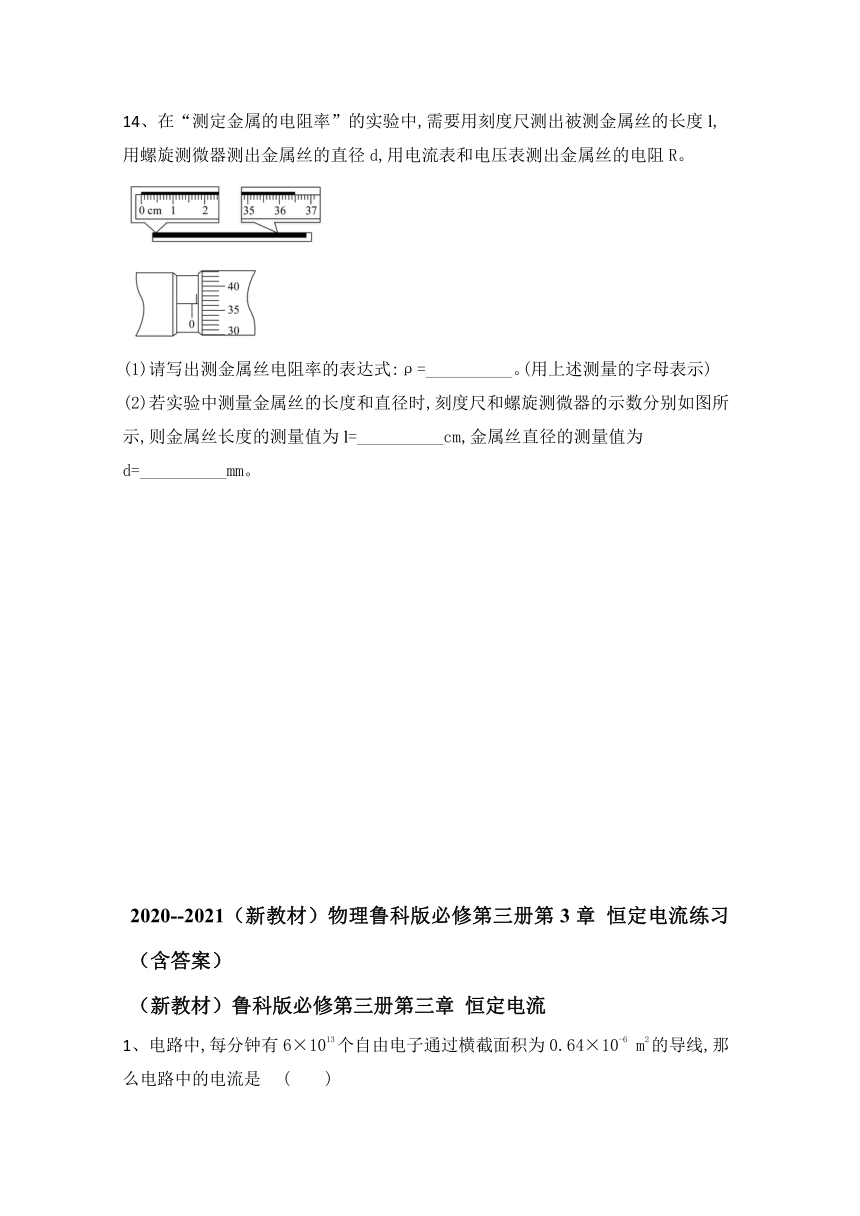

14、在“测定金属的电阻率”的实验中,需要用刻度尺测出被测金属丝的长度l,用螺旋测微器测出金属丝的直径d,用电流表和电压表测出金属丝的电阻R。
(1)请写出测金属丝电阻率的表达式:ρ=__________。(用上述测量的字母表示)?
(2)若实验中测量金属丝的长度和直径时,刻度尺和螺旋测微器的示数分别如图所示,则金属丝长度的测量值为l=__________cm,金属丝直径的测量值为d=__________mm。?
2020--2021（新教材）物理鲁科版必修第三册第3章
恒定电流练习（含答案）
（新教材）鲁科版必修第三册第三章
恒定电流

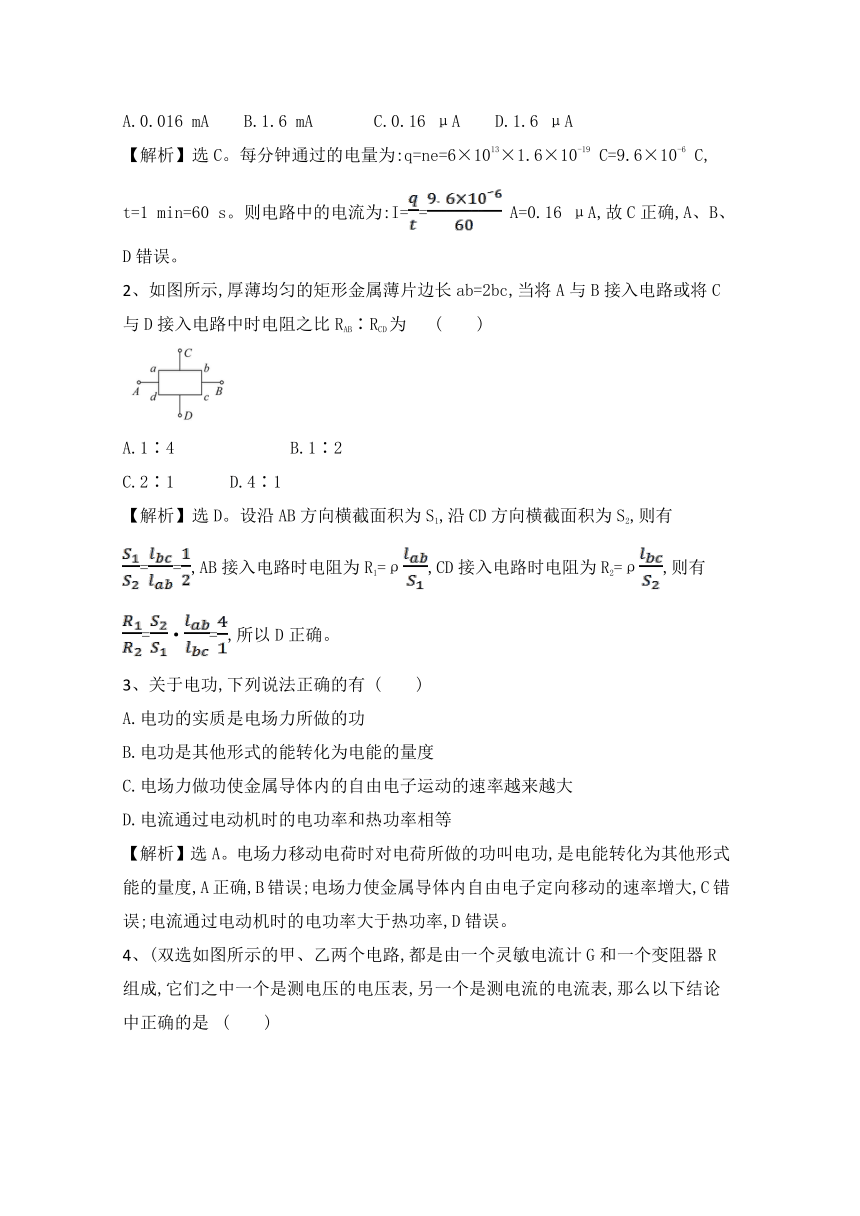

1、电路中,每分钟有6×1013个自由电子通过横截面积为0.64×10-6
m2的导线,那么电路中的电流是
(　　)
A.0.016
mA　　B.1.6
mA　
　
C.0.16
μA　　D.1.6
μA
【解析】选C。每分钟通过的电量为:q=ne=6×1013×1.6×10-19
C=9.6×10-6
C,
t=1
min=60
s。则电路中的电流为:I==
A=0.16
μA,故C正确,A、B、D错误。
2、如图所示,厚薄均匀的矩形金属薄片边长ab=2bc,当将A与B接入电路或将C与D接入电路中时电阻之比RAB∶RCD为
(　　)
A.1∶4　　　　　　
B.1∶2
C.2∶1
D.4∶1
【解析】选D。设沿AB方向横截面积为S1,沿CD方向横截面积为S2,则有==,AB接入电路时电阻为R1=ρ,CD接入电路时电阻为R2=ρ,则有=·=,所以D正确。
3、关于电功,下列说法正确的有
(　　)
A.电功的实质是电场力所做的功
B.电功是其他形式的能转化为电能的量度
C.电场力做功使金属导体内的自由电子运动的速率越来越大
D.电流通过电动机时的电功率和热功率相等
【解析】选A。电场力移动电荷时对电荷所做的功叫电功,是电能转化为其他形式能的量度,A正确,B错误;电场力使金属导体内自由电子定向移动的速率增大,C错误;电流通过电动机时的电功率大于热功率,D错误。
4、(双选如图所示的甲、乙两个电路,都是由一个灵敏电流计G和一个变阻器R组成,它们之中一个是测电压的电压表,另一个是测电流的电流表,那么以下结论中正确的是
(　　)
A.甲表是电流表,R增大时量程增大
B.甲表是电流表,R增大时量程减小
C.乙表是电压表,R增大时量程减小
D.乙表是电压表,R增大时量程增大
【解析】选B、D。把一个灵敏电流计改装成电流表,需并联一个电阻,并联的电阻越大,量程越小,A错误,B正确;把一个灵敏电流计改装成电压表,需串联一个电阻,串联的电阻越大,量程越大,C错误,D正确。
5、(多选)做“测定金属的电阻率”实验时,除待测的金属丝、电流表、电压表、滑动变阻器、开关和足够的导线外,还需要下列哪些实验器材(　　)
A.螺旋测微器
B.游标卡尺
C.米尺
D.直流电源
【解析】选A、C、D。测量金属丝的长度用米尺,测量金属丝的直径用螺旋测微器,还需直流电源,故A、C、D正确。
6、有三个定值电阻:RA=5
Ω,RB=10
Ω,RC=15
Ω,下列伏安特性曲线中可能正确的是
(　　)
【解析】选C。根据欧姆定律可知:I=,则定值电阻的伏安特性曲线是过原点的倾斜直线,斜率为电阻的倒数,电阻越大,斜率越小,则C正确,A、B、D错误。
7、如图所示,有一内电阻为4.4
Ω的电解槽和一盏标有“110
V　60
W”的灯泡串联后接在电压为220
V的直流电路两端,灯泡正常发光,则
(　　)
A.电解槽消耗的电功率为120
W
B.电解槽的发热功率为60
W
C.电解槽消耗的电功率为60
W
D.电路消耗的总功率为60
W
【解析】选C。灯泡能正常发光,说明电解槽和灯泡均分得110
V电压,且干路电流I=I灯=,则电解槽消耗的功率P=P灯=60
W,C正确,A错误;电解槽的发热功率P热=I2R≈1.3
W,B错误;整个电路消耗的功率P总=220
V×=120
W,D错误。
8、电阻R1、R2、R3串联在电路中,已知R1=10
Ω、R3=5
Ω,R1两端的电压为6
V,R2两端的电压为12
V,则下列判断错误的是
(　　)
A.电路中的电流为0.6
A
B.电阻R2的阻值为20
Ω
C.三只电阻两端的总电压为21
V
D.电阻R3消耗的电功率为3.6
W
【解析】选D。串联电路中电流处处相等,所以I=I1==0.6
A,所以A对;又串联电路中导体两端电压和导体电阻成正比,即U1∶U2∶U3=R1∶R2∶R3,所以R2=20
Ω,
U3=3
V,B对;又串联电路的总电压等于各支路电压之和,所以U=U1+U2+U3=21
V,
C对;P3=I2R3=1.8
W,所以D错。
9、若加在某导体两端的电压变为原来的时,导体中的电流减小了0.4
A。如果所加电压变为原来的2倍,则导体中的电流为
(　　)
A.1.0
A　
　B.1.5
A　
　C.2.0
A　
　D.2.5
A
【解析】选C。设导体两端原来的电压为U,电流为I,则导体的电阻R=;又由题,导体两端的电压变为原来的时,导体中的电流减小了0.4
A,则有
R=;联立得=,解得I=1.0
A;当电压变为2U时,I′=2I=2.0
A,故选C。
10、一只电饭煲和一台洗衣机并联接在输出电压为220
V的交流电源上(其内电阻可忽略不计),均正常工作。用电流表分别测得通过电饭煲的电流是5.0
A,通过洗衣机电动机的电流是0.50
A,则下列说法中正确的是
(　　)
A.电饭煲的电阻为44
Ω,洗衣机电动机线圈的电阻为440
Ω
B.电饭煲消耗的电功率为1
555
W,洗衣机电动机消耗的电功率为155.5
W
C.1
min内电饭煲消耗的电能为6.6×104
J,洗衣机电动机消耗的电能为
6.6×103
J
D.电饭煲发热功率是洗衣机电动机发热功率的10倍
【解析】选C。由于电饭煲是纯电阻元件,所以R1==44
Ω,P1=UI1=1
100
W;其在1
min内消耗的电能W1=UI1t=6.6×104
J;洗衣机为非纯电阻元件,所以R2≠,P2=UI2=110
W,其在1
min内消耗的电能W2=UI2t=6.6×103
J,其热功率P热≠P2,所以电饭煲发热功率不是洗衣机电动机发热功率的10倍;故C正确,A、B、D错误。
11、关于并联电路,下列说法中不正确的是
(　　)
A.总电阻阻值必小于每一个电阻阻值
B.其中一个电阻阻值增大时,总电阻阻值必减小
C.再并联一个电阻时,总电阻阻值必减小
D.拿掉一个电阻时,总电阻阻值必增大
【解析】选B。电阻并联相当于导体的横截面积增加了,故总电阻阻值必小于每一个电阻阻值,故A正确;
根据并联电阻的总电阻规律可知,其中一个电阻阻值增大时,总电阻阻值必增加,故B错误;
多并联一个电阻时,相当于导体的横截面积增加了,总电阻阻值必减小,故C正确;
拿掉一个电阻时,相当于导体的横截面积减小了,总电阻阻值必增大,故D正确。
12、在一根长L=5
m,横截面积S=3.5×
10-4
m2的铜质导线两端加2.5×
10-3
V的电压。己知铜的电阻率ρ=1.75×10-8
Ω·m,则:
(1)该导线的电阻多大?
(2)该导线中的电流多大?
(3)当电阻线对折后,接入相同的电压,电流是多大?
【解析】(1)由电阻定律得到该导线电阻为:R=ρ=1.75×10-8×
Ω=
2.5×10-4
Ω。
(2)由欧姆定律得到该导线中电流为:I==
A=10
A。
(3)将电阻丝对折后,导体的材料没有变化,但导体的长度减半,横截面积变为原来的二倍,则根据电阻定律可知,此时电阻为:R′=R
根据欧姆定律可知此时电流大小为:I′===4=4I=40
A。
答案:(1)2.5×10-4
Ω　(2)10
A　(3)40
A
13、如图所示,将材料和长度相同,粗细均匀的镍铬合金导体连接起来,接到一个电路中,通以电流;已知右边横截面积是左边横截面积的两倍。
问题:
(1)左右导体的电流相等吗?
(2)左右导体的电阻相等吗?
(3)左右导体两端的电压相等吗?
【解析】因为左右导体是串联的关系,所以电流相等;因为导体是同一种材料制成,长度相同,由电阻的决定式R=ρ可得电阻与横截面积S成反比,所以左边电阻大于右边电阻;根据欧姆定律U=IR,左边电压大于右边电压。
答案:(1)相等　(2)不相等　(3)不相等
14、在“测定金属的电阻率”的实验中,需要用刻度尺测出被测金属丝的长度l,用螺旋测微器测出金属丝的直径d,用电流表和电压表测出金属丝的电阻R。
(1)请写出测金属丝电阻率的表达式:ρ=__________。(用上述测量的字母表示)?
(2)若实验中测量金属丝的长度和直径时,刻度尺和螺旋测微器的示数分别如图所示,则金属丝长度的测量值为l=__________cm,金属丝直径的测量值为d=__________mm。?
【解析】(1)由R=及S=πd2可得,ρ=;
(2)由于刻度尺的最小分度值是0.1
cm,所以应估读到0.01
cm,则金属丝的长度为l=36.50
cm,金属丝的直径为d=0.5
mm+36.5×0.01
mm=0.865
mm。
答案:(1)
(2)36.50(36.48～36.52均可)　0.865(0.863～0.867均可)
