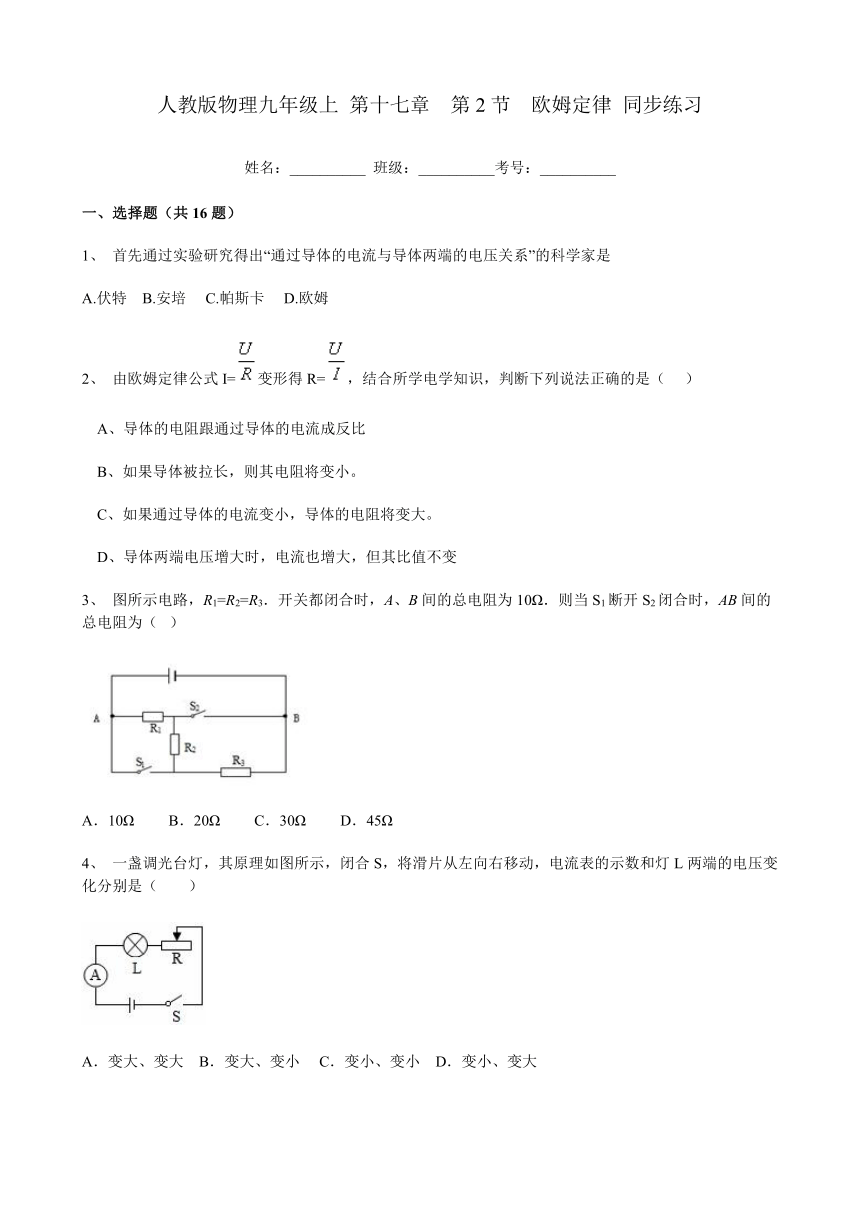

人教版物理九年级上 第十七章 第2节 欧姆定律 同步练习(word版 带答案)

人教版物理九年级上
第十七章
第2节
欧姆定律
同步练习
姓名：__________
班级：__________考号：__________
一、选择题（共16题）
1、
首先通过实验研究得出“通过导体的电流与导体两端的电压关系”的科学家是
A.伏特?
?B.安培???
C.帕斯卡
???D.欧姆
2、
由欧姆定律公式I=变形得R=，结合所学电学知识，判断下列说法正确的是（???
）
??
A、导体的电阻跟通过导体的电流成反比
??
B、如果导体被拉长，则其电阻将变小。
??
C、如果通过导体的电流变小，导体的电阻将变大。
??
D、导体两端电压增大时，电流也增大，但其比值不变
3、
图所示电路，R1=R2=R3．开关都闭合时，A、B间的总电阻为10Ω．则当S1断开S2闭合时，AB间的总电阻为（?
）
A．10Ω???????
B．20Ω???????
C．30Ω???????
D．45Ω
4、
一盏调光台灯，其原理如图所示，闭合S，将滑片从左向右移动，电流表的示数和灯L两端的电压变化分别是（　　）
A．变大、变大??
B．变大、变小???
C．变小、变小??
D．变小、变大

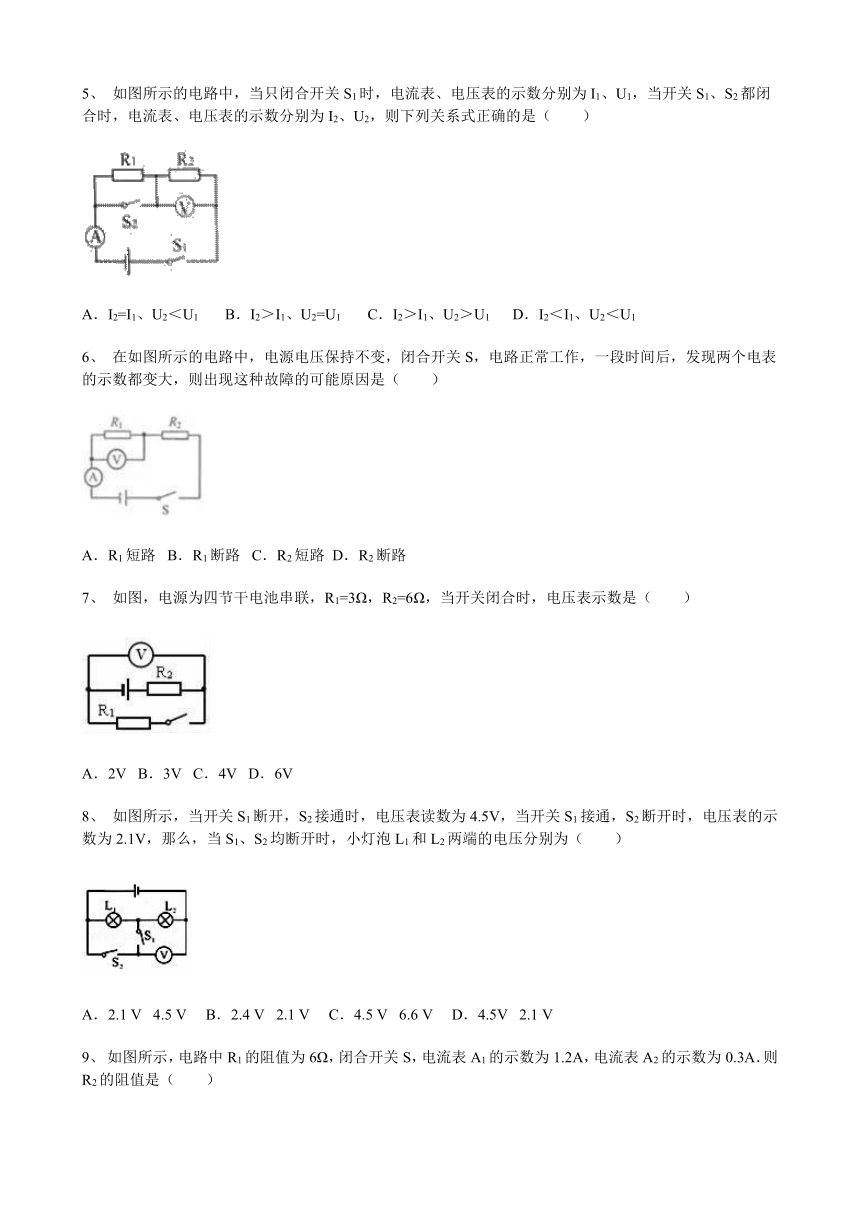

5、
如图所示的电路中，当只闭合开关S1时，电流表、电压表的示数分别为I1、U1，当开关S1、S2都闭合时，电流表、电压表的示数分别为I2、U2，则下列关系式正确的是（　　）
???
???????????
???????????
A．I2=I1、U2＜U1?????
B．I2＞I1、U2=U1?????
C．I2＞I1、U2＞U1????
D．I2＜I1、U2＜U1
6、
在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，发现两个电表的示数都变大，则出现这种故障的可能原因是（　　）
A．R1短路?
B．R1断路?
C．R2短路
D．R2断路
7、
如图，电源为四节干电池串联，R1=3Ω，R2=6Ω，当开关闭合时，电压表示数是（　　）
A．2V?
B．3V?
C．4V?
D．6V
8、
如图所示，当开关S1断开，S2接通时，电压表读数为4.5V，当开关S1接通，S2断开时，电压表的示数为2.1V，那么，当S1、S2均断开时，小灯泡L1和L2两端的电压分别为（　　）
A．2.1
V?
4.5
V???
B．2.4
V?
2.1
V???
C．4.5
V?
6.6
V???
D．4.5V?
2.1
V

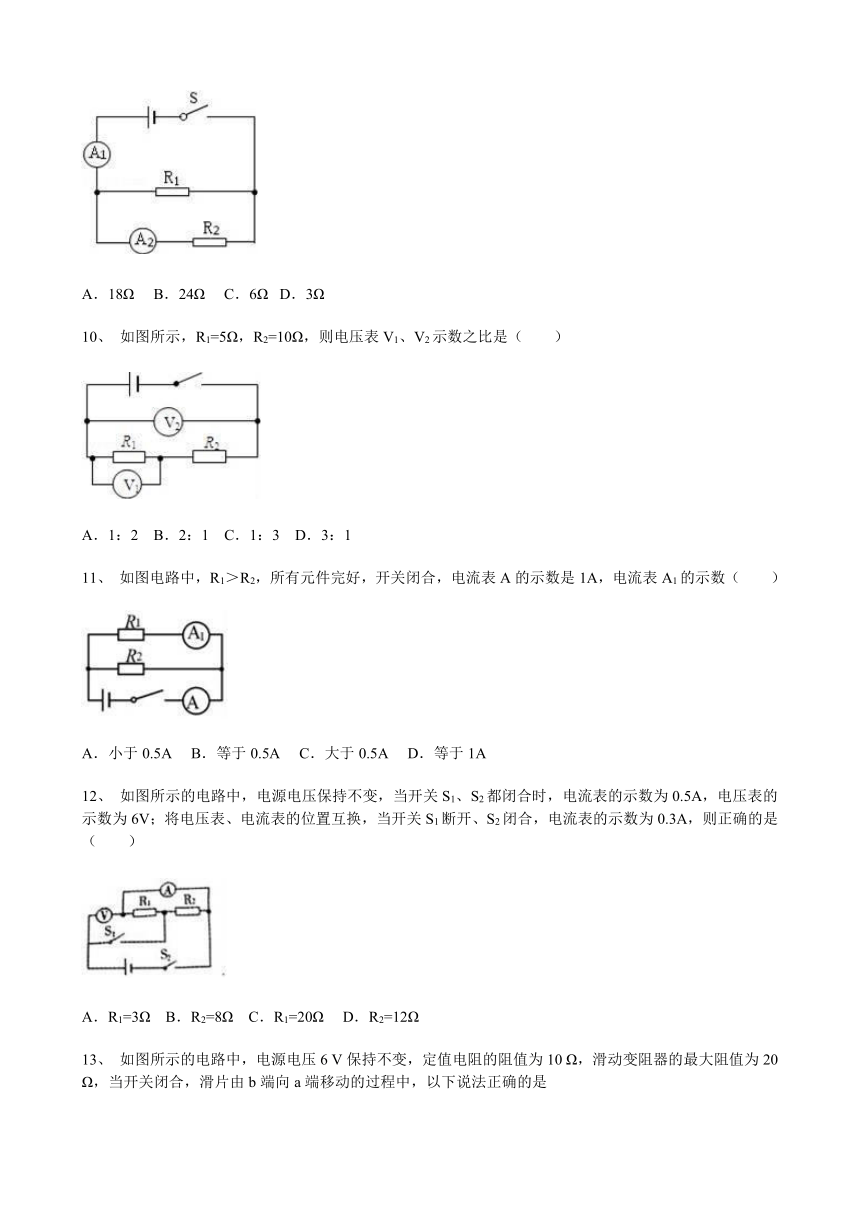

9、
如图所示，电路中R1的阻值为6Ω，闭合开关S，电流表A1的示数为1.2A，电流表A2的示数为0.3A．则R2的阻值是（　　）
A．18Ω???
B．24Ω???
C．6Ω?
D．3Ω
10、
如图所示，R1=5Ω，R2=10Ω，则电压表V1、V2示数之比是（　　）
A．1：2??
B．2：1??
C．1：3??
D．3：1
11、
如图电路中，R1＞R2，所有元件完好，开关闭合，电流表A的示数是1A，电流表A1的示数（　　）
A．小于0.5A???
B．等于0.5A???
C．大于0.5A???
D．等于1A
12、
如图所示的电路中，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5A，电压表的示数为6V；将电压表、电流表的位置互换，当开关S1断开、S2闭合，电流表的示数为0.3A，则正确的是（　　）
A．R1=3Ω??
B．R2=8Ω??
C．R1=20Ω???
D．R2=12Ω

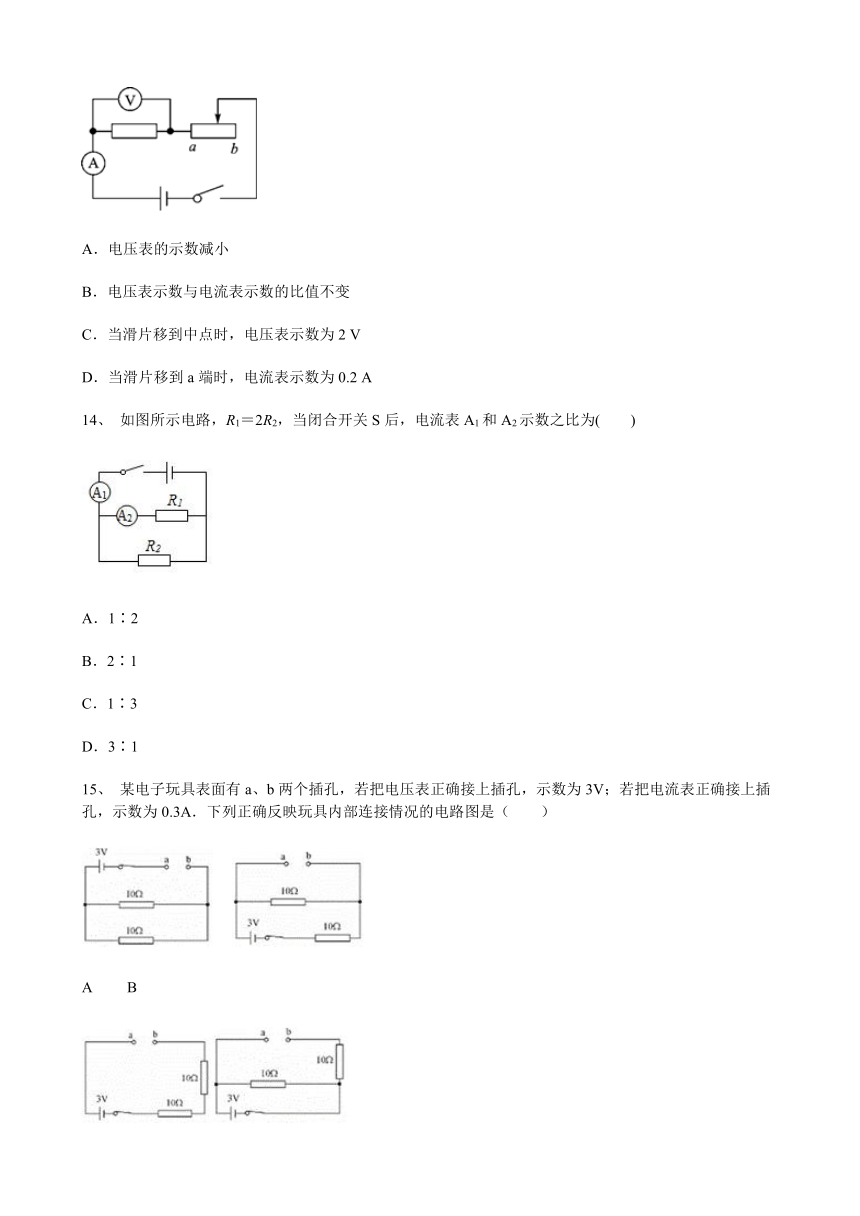

13、
如图所示的电路中，电源电压6
V保持不变，定值电阻的阻值为10
Ω，滑动变阻器的最大阻值为20
Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是
A．电压表的示数减小
B．电压表示数与电流表示数的比值不变
C．当滑片移到中点时，电压表示数为2
V
D．当滑片移到a端时，电流表示数为0.2
A
14、
如图所示电路，R1＝2R2，当闭合开关S后，电流表A1和A2示数之比为(　　)
A．1∶2
B．2∶1
C．1∶3
D．3∶1
15、
某电子玩具表面有a、b两个插孔，若把电压表正确接上插孔，示数为3V；若把电流表正确接上插孔，示数为0.3A．下列正确反映玩具内部连接情况的电路图是（　　）
???
A???????
B
C?????
D

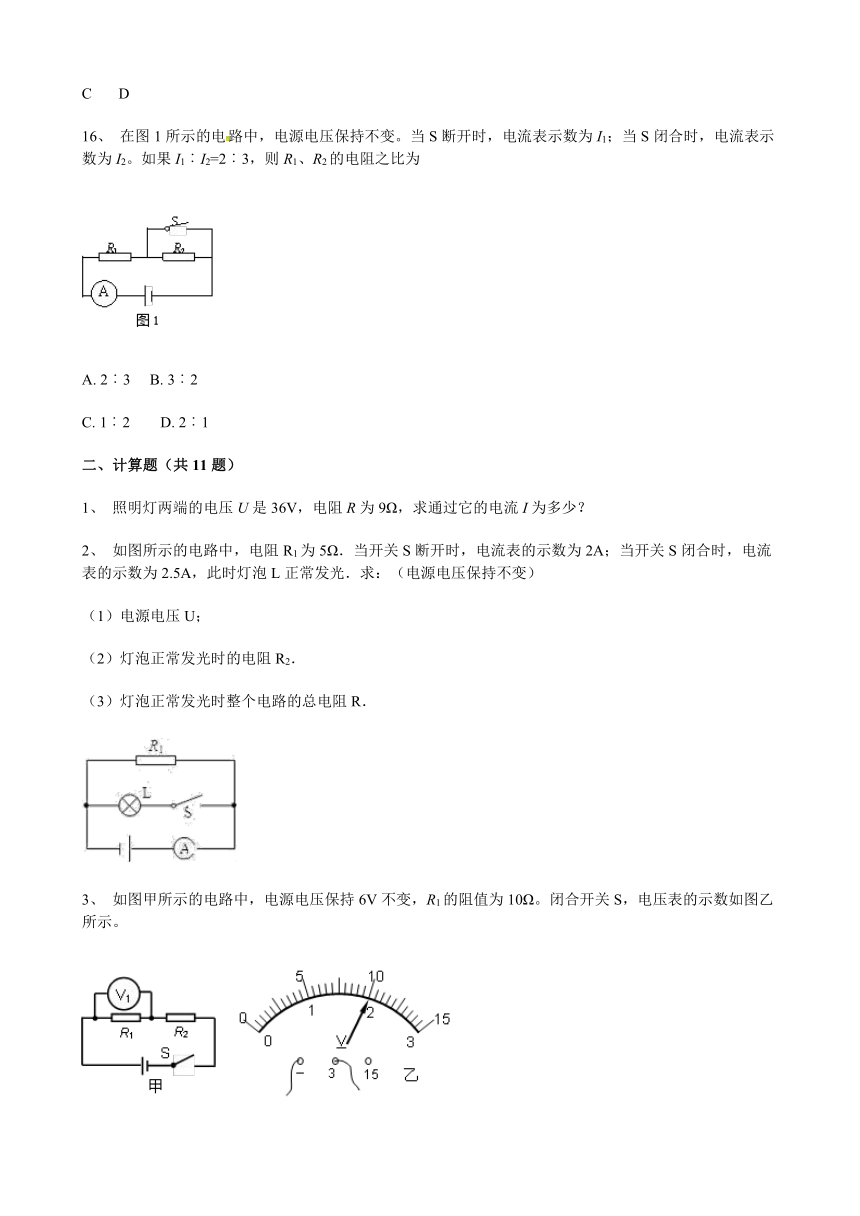

16、
在图1所示的电路中，电源电压保持不变。当S断开时，电流表示数为I1；当S闭合时，电流表示数为I2。如果I1︰I2=2︰3，则R1、R2的电阻之比为
A.
2︰3???
B.
3︰2????
C.
1︰2????
??D.
2︰1
二、计算题（共11题）
1、
照明灯两端的电压U是36V，电阻R为9Ω，求通过它的电流I为多少？
2、
如图所示的电路中，电阻R1为5Ω．当开关S断开时，电流表的示数为2A；当开关S闭合时，电流表的示数为2.5A，此时灯泡L正常发光．求：（电源电压保持不变）
（1）电源电压U；
（2）灯泡正常发光时的电阻R2．
（3）灯泡正常发光时整个电路的总电阻R．
3、
如图甲所示的电路中，电源电压保持6V不变，R1的阻值为10Ω。闭合开关S，电压表的示数如图乙所示。
（1）求通过电阻R1的电流；
（2）求电阻R2的阻值；
4、
如图所示电路中，电源电压不变，灯L标有“4V、0.5A”字样，定值电阻R的阻值为10Ω。闭合开关S，灯L正常发光．则
（1）灯泡正常发光时的电阻？
（2）电流表的示数是多少？
（3）电源电压是多大？
5、
有的小汽车前排座位中安装有高低档的电加热，其工作原理相当于如图所示的电路图，其中R1＝12
Ω，R2＝6
Ω，闭合开关后，通过R1的电流为2
A.
求：(1)R1两端的电压；
(2)通过R2的电流．
?
6、
如图所示，电源两端的电压U保持不变．闭合开关S、S1，电压表示数为8V，电流表示数为2A．闭合开关S，断开开关S1，电压表示数为2V．求：
（1）电源两端的电压U．
（2）电阻R1的阻值．
7、
在如图所示的电路中，电源电压保持不变，灯泡L1的阻值为20Ω．闭合开关，
电流表A1的示数为0.5A，电流表A2的示数为0.2A．（灯泡电阻不随温度变化）求：
（1）灯泡L1的电流；
（2）电源电压U；
（3）灯泡L2的阻值．
8、
在如图所示的电路中，电阻R1的阻值为10Ω。闭合开关S，电流表A1的示数为0.3A，电流表A的示数为0.5A。求：
（1）电源电压；
（2）电阻R2的阻值。
9、
如图1所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω
2A”字样，当变阻器的滑片P移至a端，闭合电键S后，电流表A的示数为0.6安．
（1）求电源电压U．
（2）若将另一只电压表V并联接入该电路（A和B）、（B和C）、（A和C）中的某一部分电路两端，移动滑动变阻器R2的滑片P至某一处，使电压表V的指针停留在图2所示的位置，请指出电压表V所有可能连接的位置，并计算出变阻器对应接入电路的阻值R2．
10、
如图所示的电路中，电阻的阻值为，电源电压不变。当、断开，闭合时，电流表的示数为；断开，、闭合时，电流表的示数为求：
(1)电源电压；
(2)的阻值。
11、
如图所示，电源电压保持不变，R1=10Ω．当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图线段AB表示．求：
（1）电源电压．
（2）滑片P滑到ab中点时电压表的示数．
============参考答案============
一、选择题
1、
D???
???
2、
D
3、
C
【详解】
开关都闭合时，三电阻并联，因为R1=R2=R3，A、B间的总电阻为10Ω，可知电阻为R1为30Ω，当S1断开S2闭合时，R2和R3被短路，电路中只有R1，所以AB间的总电阻为：30Ω，故C正确。
故选C。
4、
由电路图可知，灯泡L与滑动变阻器R串联，电流表测电路中的电流，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化，根据串联电路的电压特点可知L两端的电压变化。
【解答】解：由电路图可知，灯泡L与滑动变阻器R串联，电流表测电路中的电流，
将滑片从左向右移动时，接入电路中的电阻变大，电路的总电阻变大，
由I可知，电路中的电流变小，即电流表的示数变小，故AB错误；
变阻器接入电路中的电阻变大，由串联电路的分压特点可知，滑动变阻器两端的电压变大，灯泡两端的电压变小，故C正确、D错误。
故选：C。
5、
C【考点】IH：欧姆定律的应用．???????
???????????
??
【专题】12
：应用题；53
：电路和欧姆定律．???
???????????
??
【分析】当只闭合开关S1时，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流；当开关S1、S2都闭合时，电路为R2的简单电路，电压表测R2两端的电压，电流表测电路中的电流，根据电阻的串联判断电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和R2两端的电压变化，然后得出答案．??
??
???
【解答】解：当只闭合开关S1时，R1与R2串联，电压表测R2两端的电压U1，电流表测电路中的电流I1；??
???
???
当开关S1、S2都闭合时，电路为R2的简单电路，电压表测R2两端的电压U2，电流表测电路中的电流I2；???
???
???
因串联电路中总电阻等于各分电阻之和，????
???????????
??
所以，电路中的总电阻变小，??????????
???????????
??
由I=可知，电路中的电流变大，即电流表的示数变大，则I2＞I1，故AD错误；?
???
???
由U=IR可知，R2两端的电压变大，即电压表的示数变大，则U2＞U1，故B错误、C正确．
故选C．??????
???????????
???????????
【点评】本题考查了串联电路的特点和欧姆定律的应用，分清开关闭合、断开时电路的连接方式和电表所测的电路元件是关键．?????????
???????????
???????????
6、
C【考点】IE：电流表、电压表在判断电路故障中的应用．
【分析】判断电路故障问题，是中考题中常见的题型，在不能直接确定故障原因时，可以采用数学上的“反证法”，将选项逐一代入题干，检查是否符合题意．
【解答】解：
A
如果灯R1发生了短路，电压表示数变为零．故A错误；
B
如果灯R1发生了断路，电流表示数变为零．故B错误；
C
如果R2出现短路，电压表测量电源电压，示数变大；电路总电阻减小，电路电流增大，电流表示数增大．故C正确；
D
如果R2出现断路，电流表示数变为零．故D错误．
故选C．
7、
A【考点】欧姆定律的应用．
【分析】根据四节干电池串联可求出电源电压，再根据两电阻串联可求出总电阻，根据欧姆定律可求出电路中的电流．再利用欧姆定律的变形公式求出电压表的示数．
【解答】解：因为干电池串联的电压等于各节干电池的电压之和，故电源电压为U=4×1.5V=6V，
电路中的总电阻：R=R1+R2=3Ω+6Ω=9Ω，
电路中的电流：I===A，
当开关闭合时，电压表测量电阻R1两端的电压，故U′=IR1=A×3Ω=2V．
故选A．
【点评】本题考查了欧姆定律的灵活运用、串联电路的电流、电阻特点，串联电池组的电压特点等，综合性强，但总体难度不大．
8、
B【分析】判断出开关不同状态时，电压表是并联在了哪个电灯的两端后，由串联电路的电压特点分析计算．
【解答】解：当开关S1断开、S2闭合时，两灯泡串联，电压表测电源的电压，由题意可知，电源电压U=4.5V；
当S1闭合、S2断开时，两灯泡串联，电压表测L2两端的电压，则U2=2.1V；
两开关都断开时，两灯泡串联，此时L2两端的电压U2=2.1V，
L1两端的电压：U1=U﹣U2=4.5V﹣2.1V=2.4V．
故选B．
9、
A【考点】欧姆定律的应用；并联电路的电流规律；并联电路的电压规律．
【分析】由电路图可知，两电阻并联，电流表A1测干路电流，A2测通过R2的电流；根据并联电路的电流特点求出通过R1的电流，根据并联电路的电压特点和欧姆定律求出电源的电压，再根据欧姆定律求出R2的阻值．
【解答】解：由电路图可知，两电阻并联，电流表A1测干路电流，A2测通过R2的电流，
通过R1的电流I1=I﹣I2=1.2A﹣0.3A=0.9A，
电源的电压U=U2=U1=I1R1=0.9A×6Ω=5.4V，
所以R2===18Ω．
故选A．
10、
C【考点】欧姆定律的应用；串联电路的电压规律．
【分析】由电路图可知，两电阻串联，电压表V1测电阻R1两端电压，电压表V2测两电阻的串联总电压，由串联电路特点及欧姆定律可以求出两电压表示数之比．
【解答】解：由电路图可知，两电阻串联，电压表V1测电阻R1两端电压，
电压表V2测两电阻的串联总电压；串联电路电流I处处相等，
∵I=，
∴===；
故选C．
11、
A【考点】欧姆定律的应用．
【分析】由电路图可知，R1与R2并联，电流表A1测R1支路的电流，电流表A测干路电流．根据并联电路的电压特点和欧姆定律求出两支路的电流关系，根据并联电路的电流特点求出电流表A1的示数．
【解答】解：由电路图可知，R1与R2并联，电流表A1测R1支路的电流，电流表A测干路电流，
因并联电路中各支路两端的电压相等，且R1＞R2，
所以，由I=可知，两支路的电流关系I1＜I2，
因并联电路中干路电流等于各支路电流之和，
所以，I=I1+I2＞I1+I1=2I1，即1A＞2I1，
则I1＜0.5A，即电流表A1的示数小于0.5A．
故选A．
12、
【考点】欧姆定律的应用．
【分析】（1）当开关S1、S2都闭合时，两电阻并联，电压表测电源的电压，电流表测R1支路的电流，根据电压表的示数可知电源的电压，根据欧姆定律求出电阻R1的阻值；
（2）将电压表、电流表的位置互换，当开关S1断开、S2闭合，两电阻串联，电压表测电源的电压，电流表测电路中的电流，根据欧姆定律求出电路中的总电阻，利用电阻的串联求出电阻R2的阻值．
【解答】解：（1）当开关S1、S2都闭合时，两电阻并联，电压表测电源的电压，电流表测R1支路的电流，则电源的电压U=6V，
由I=可知，电阻R1的阻值：
R1===12Ω，故AC错误；
（2）将电压表、电流表的位置互换，当开关S1断开、S2闭合，两电阻串联，电压表测电源的电压，电流表测电路中的电流，
此时电路中的总电阻：
R===20Ω，
因串联电路中总电阻等于各分电阻之和，
所以，电阻R2的阻值：
R2=R﹣R1=20Ω﹣12Ω=8Ω，故B正确、D错误．
故选B．
13、
B
【详解】
A.
当开关闭合，滑片由b端向a端移动的过程中，滑动变阻器接入电路的电阻变小、电路中的总电阻变小，根据欧姆定律可知电路中的电流变大、定值电阻两端的电压变大，即电压表的示数变大，故A错误B.
因电压表测定值电阻两端的电压、电流表测电路中的电流即通过定值电阻的电流，且定值电阻的阻值不变，所以根据欧姆定律可知电压表示数与电流表示数的比值不变，故B正确；C.
当滑片移到中点时,电路中的电流I′＝
＝0.3A，电压表的示数：U＝I′R＝0.3A×10Ω＝3V，故C错误；D.
当滑片移到a端时,电流表示数：I＝＝0.6A，故D错误．故选B.
【点睛】
由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端的电压，电流表测电路中的电流；根据欧姆定律和串联电路的电阻特点分别对选项进行分析即可得出答案．
14、
D
【详解】
由电路图可知，两电阻并联，电流表A1测干路电流，电流表A2测R1支路的电流；并联电路中干路电流等于各支路电流之和，支路间电压相等，根据得，A2示数为
电流表A1的示数为
电流表A1和A2示数之比为
故D正确。
故选D。
【点睛】
注意熟练应欧姆定律和并联电路的电压和电流特点，类似这样题中给的条件为数据的比，只要将比的前、后项分别代入公式计算即可。
15、
D。
【分析】分析电表接入a、b中时电路的连接方式和电表所测的电路元件，根据串并联电路的特点求出电表的示数，然后找出符合要求的选项。
解：A、当电流表接入a、b中时，两电阻并联，电流表测干路电流，
因并联电路中各支路两端的电压相等，
所以干路电流表的示数I＝+＝+＝0.6A，故A不符合题意；
B、当电压表接入a、b中时，两电阻串联，电压表测上面电阻两端的电压，
因串联电路中总电阻等于各分电阻之和，
所以，电路中的电流I＝＝，
则电压表的示数UV＝IR＝×R＝＝＝1.5V，故B不符合题意；
C、当电流表接入a、b中时，两电阻串联，电流表测电路中的电流，
因串联电路中总电阻等于各分电阻之和，
所以，电路中电流表的示数I＝＝＝0.15A，故C不符合题意；
D．当电压表接入a、b中时，电路为下面电阻的简单电路，电压表测电源两端的电压，其示数为3V，
当电流表接入a、b中时，两电阻并联，电流表测上面支路的电流，
因并联电路中各支路两端的电压相等，
所以，电流表的示数：I＝＝＝0.3A，故D符合题意。
【点评】本题考查了串并联电路的特点和欧姆定律的应用，分清ab间接入不同电表时电路的连接方式是关键。
16、
D???
二、计算题
1、
4A
【解析】
【详解】
通过它的电流为
答：通过它的电流I为4A。
2、
解：（1）由图示电路图可知，开关SS断开时，只有电阻接入电路，
由I=可知，电源电压：U=U1=I1R1=2A×5Ω=10V；
（2）开关闭合时，电阻与灯泡并联，
通过灯泡的电流：IL=I﹣I1=2.5A﹣2A=0.5A，
由I=可知，灯泡正常发光时的电阻：R2===20Ω；
（3）由I=可知，电路总电阻：R===4Ω；
答：（1）电源电压U为10V；
（2）灯泡正常发光时的电阻R2为20欧姆．
（3）灯泡正常发光时整个电路的总电阻R为4欧姆．
【点评】本题考查了求电源电压、电阻阻值，分析清楚电路结构，应用并联电路特点与欧姆定律即可正确解题．
3、
0.2?
20
4、
8???
0.5???
9
5、
解：由图知，R1与R2并联
R1两端电压：
U1＝I1R1＝2
A×12
Ω＝24
V
通过R2的电流：
I2＝＝＝4
A
6、
（1）8V．（2）12Ω．
【详解】
（1）当闭合开关S、S1时，电路中只有电阻R2，电压表示数为U＝8V即为电源电压，此时电流表示数为I2＝2A，则
R2＝；
（2）当闭合开关S，断开开关S1时，R1，R2串联，电压表测R2两端电压，U2＝2V
则通过R2的电流为：
；
则R1两端电压为
U1＝U-U2＝8V-2V＝6V,
串联电路电流处处相等即I1＝＝0.5A,则
R1＝
7、
(1)
0.3A?
(2)
6V?
(3)
30Ω
【详解】
(1)由电路图可知，两灯泡并联在电源两端，电流表A1测干路电流，电流表A2测灯泡L2所在支路电流；根据串联电路电流的规律知，
灯泡L1的电流：
I1=I-I2=0.5A-0.2A=0.3A；
(2)电源电压为：
U=U1=I1R1=0.3A×20Ω=6V，
(3)电阻R2的阻值为：
?；
答：(1)灯泡L1的电流为0.3A；
(2)电源电压U为6V；
(3)灯泡L2的阻值为30Ω．
8、
（1）3V；（2）15Ω。
【解析】
(1)电源电压
U=I1R1=0.3A×10Ω=3V
(2)通过电阻R2的电流
I2=IA-I1=0.5A-0.3A=0.2A
电阻R2的阻值
R2==15Ω
9、
【考点】欧姆定律的应用．
【分析】（1）分析电路的连接，根据欧姆定律求电源电压；
（2）由电压表可能的示数，根据串联电路电压的规律和分压原理确变阻器的阻值定电压表的连接位置．
【解答】解：（1）当变阻器的滑片P移至a端，变阻器连入电路中电阻为0，电路中只有R1，闭合电键S后，电流表A的示数为0.6A，即通过R1的电流I1=0.6A，根据欧姆定律电源电压，即R1的电压U=U1=I1R1=0.6A×10Ω=6V；
（2）电压表若选用大量程，示数为10V，因电源电压为6V，根据串联电路的总电压等于各部分电压之和，所以不存在这种情况，只能选用小量程，示数为2V；电压表不能接在电源两端，即AC间；
当变阻器的电阻为定值电阻的2倍时，根据分压原理，变阻器的电压也为定值电阻电压的2倍，因电源电压为6V，定值电阻的电压为×6V=2V，即当滑片移动到最右端，变阻器按入电路中的电阻为20Ω时，定值电阻的电压为2V，故电压表可并联在定值的两端，即接入AB中，
当变阻器入电路中的电阻为定值的，即为5Ω时，根据分压原理，变阻器的电压为定值电阻电压的二分之一，电源电压为6V，根据串联电路电压的规律，所以此时变阻器的电压为2V，电压表可接在BC间；
综上电压表可在AB间，对应的变阻器连入电路中的电阻为电阻20Ω；也可接在BC间，对应的变阻器连入电路中的电阻为5Ω．
答：（1）电源电压为6V；
（2）电压表接在AB间，变阻器连入电路中的电阻为20Ω；接在BC间，变阻器的阻值为5Ω．
10、
(1)9V；(2)
【详解】
解：(1)当、断开，闭合时，电路为的简单电路，电流表测电路中的电流，由可得，电源的电压
(2)当断开，、闭合时，两电阻并联，电流表测干路的电流，此时电路的总电阻
因并联电路中总电阻的倒数等于各分电阻倒数之和，所以
即
解得。
答：(1)电源电压为9V；
(2)的阻值为。
11、
（1）6V
（2）3V
【详解】
(1)由图示电路图可知，当滑片在b端时只有R1接入电路，此时电路电流最大，
由U－I图像可知，电路中最大电流为0.6
A，
由公式I＝变形得电源电压：U＝U1＝IR1＝0.6
A×10
Ω＝6
V；
(2)由图示电路图可知，滑片在a端时，滑动变阻器阻值全部接入电路，
由U－I图像可知，此时电路电流Iˊ＝0.2
A，
滑动变阻器两端电压U滑＝4
V，
由公式I＝变形可得滑动变阻器最大阻值：R2＝＝20Ω，
滑片在ab中点时电路电流：I″＝＝0.3
A，
此时电压表得示数为：U＝UV＝U2′＝I″×R2＝0.3
A××20
Ω＝3
V.
