14.1 电阻和变阻器测试题

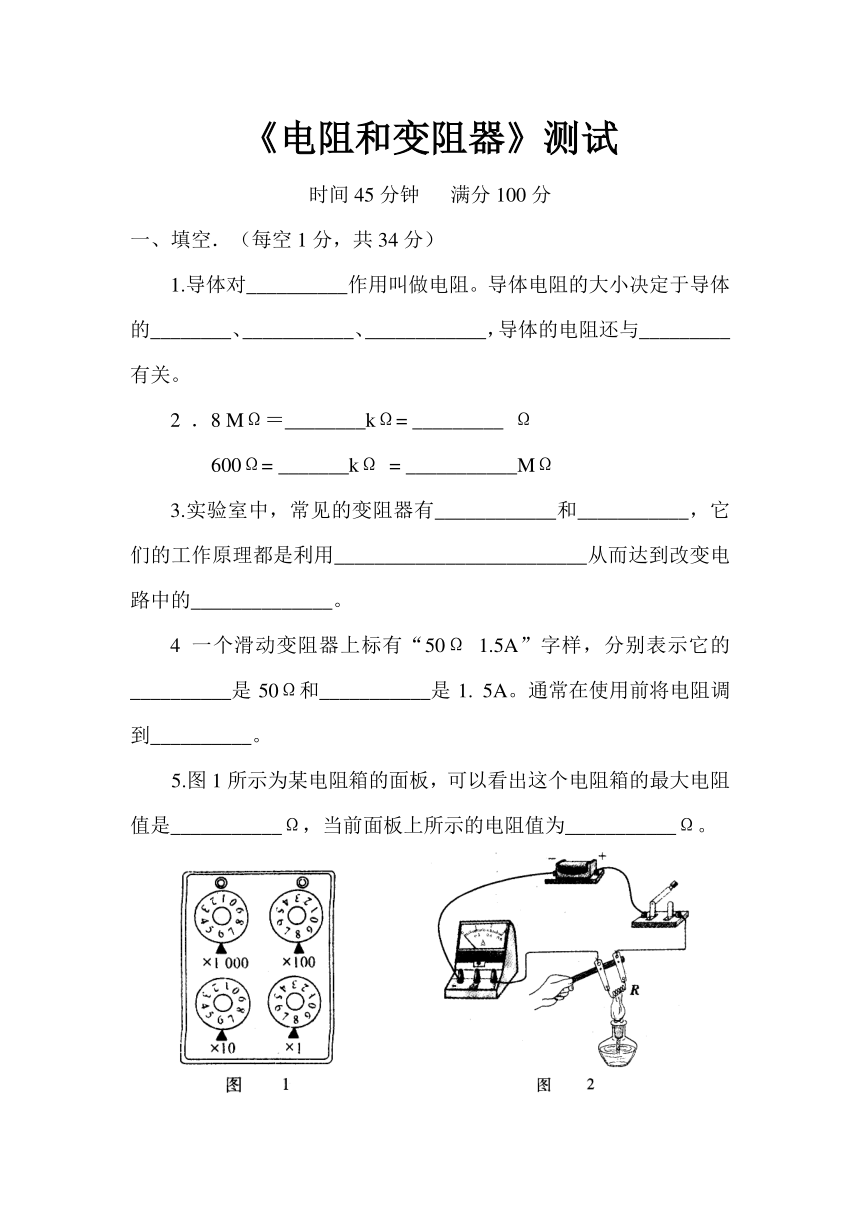

《电阻和变阻器》测试
时间45分钟 满分100分
一、填空．（每空1分，共34分）
1.导体对__________作用叫做电阻。导体电阻的大小决定于导体的________、___________、____________，导体的电阻还与_________有关。
2 ．8 MΩ＝________kΩ= _________ Ω
600Ω= _______kΩ = ___________MΩ
3.实验室中，常见的变阻器有____________和___________，它们的工作原理都是利用_________________________从而达到改变电路中的______________。
4一个滑动变阻器上标有“50Ω 1.5A”字样，分别表示它的__________是50Ω和___________是1. 5A。通常在使用前将电阻调到__________。
5.图1所示为某电阻箱的面板，可以看出这个电阻箱的最大电阻值是___________Ω，当前面板上所示的电阻值为___________Ω。
6.在如图2所示的电路中，电流表的作用是__________________。当开关闭合后，用酒精灯对白炽灯的灯丝进行加热，如果电流表的示数变小，则说明灯丝的电阻和温度的关系是_____________________。
7.在如图3所示的电路中，如果滑动变阻器的C、D两个接线柱接人电路中的M、N两点，则电阻的值为_________（填“最大”或“最小”）；当把A、B两个接线柱接人M、N两点时，电阻的值为____________（填“最大”或“最小”）。这两种接法在滑片P滑动时，变阻器连人电路的阻值不变。滑动变阻器连入电路的正确接法是_______、________、__________、_____________（分别填接线柱的名称）。
8:找一些电线，剥去它的橡胶皮，观察它的芯线会发现，芯线大多是用＿＿＿做成的。钢铁又多又便宜，不用铁丝做芯线的原因是________________________。
9.有一根镍铬合金丝，要使它接入电路的电阻变小，可以采取的方法有__________________________________________________。
10.下列说法中正确的是_______________________。
①粗导线的电阻比细导线的电阻小 ②长导线的电阻比短导线的电阻小 ③铁导线的电阻比铜导线的电阻小 ④电阻的大小是由导体本身的因素决定的

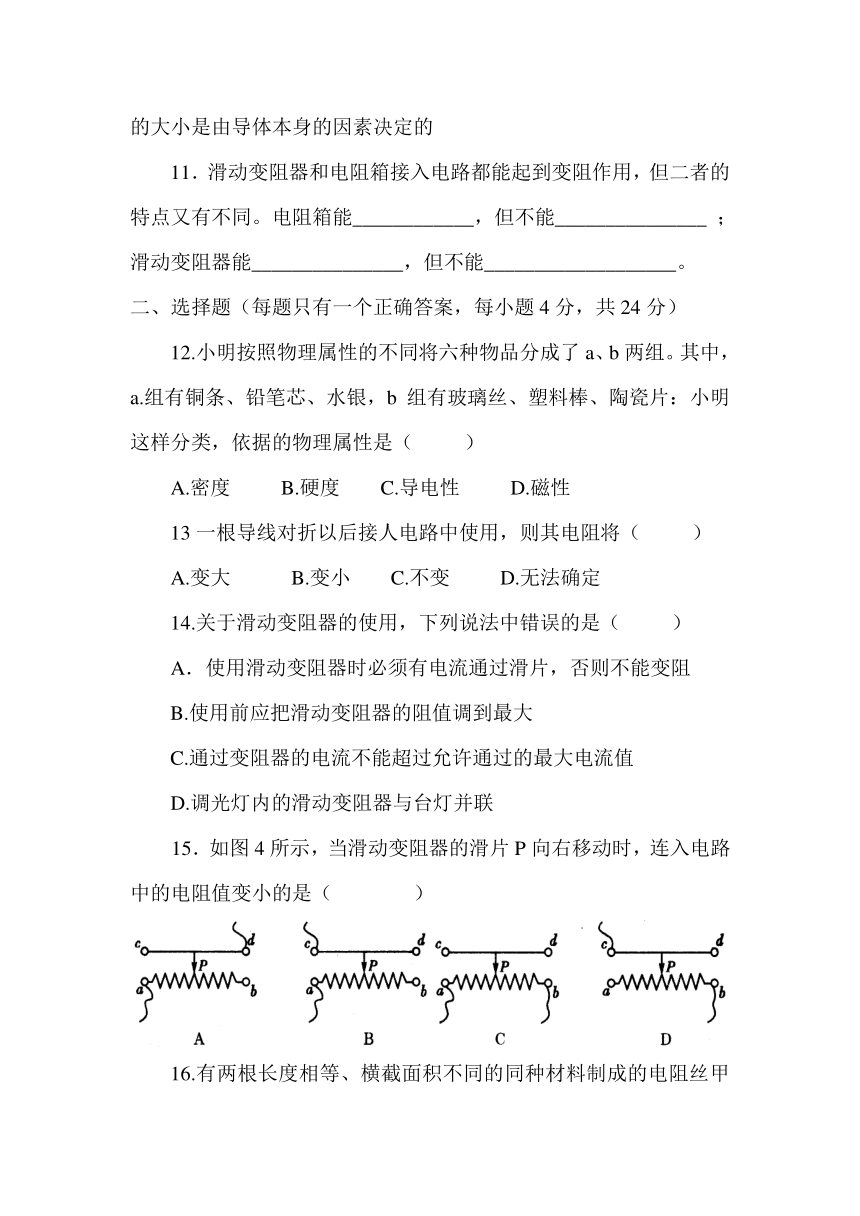

11．滑动变阻器和电阻箱接入电路都能起到变阻作用，但二者的特点又有不同。电阻箱能____________，但不能_______________ ；滑动变阻器能_______________，但不能___________________。
二、选择题（每题只有一个正确答案，每小题4分，共24分）
12.小明按照物理属性的不同将六种物品分成了a、b两组。其中，a.组有铜条、铅笔芯、水银，b组有玻璃丝、塑料棒、陶瓷片：小明这样分类，依据的物理属性是（ ）
A.密度 B.硬度 C.导电性 D.磁性
13一根导线对折以后接人电路中使用，则其电阻将（ ）
A.变大 B.变小 C.不变 D.无法确定
14.关于滑动变阻器的使用，下列说法中错误的是（ ）
A．使用滑动变阻器时必须有电流通过滑片，否则不能变阻
B.使用前应把滑动变阻器的阻值调到最大
C.通过变阻器的电流不能超过允许通过的最大电流值
D.调光灯内的滑动变阻器与台灯并联
15．如图4所示，当滑动变阻器的滑片P向右移动时，连入电路中的电阻值变小的是（ ）

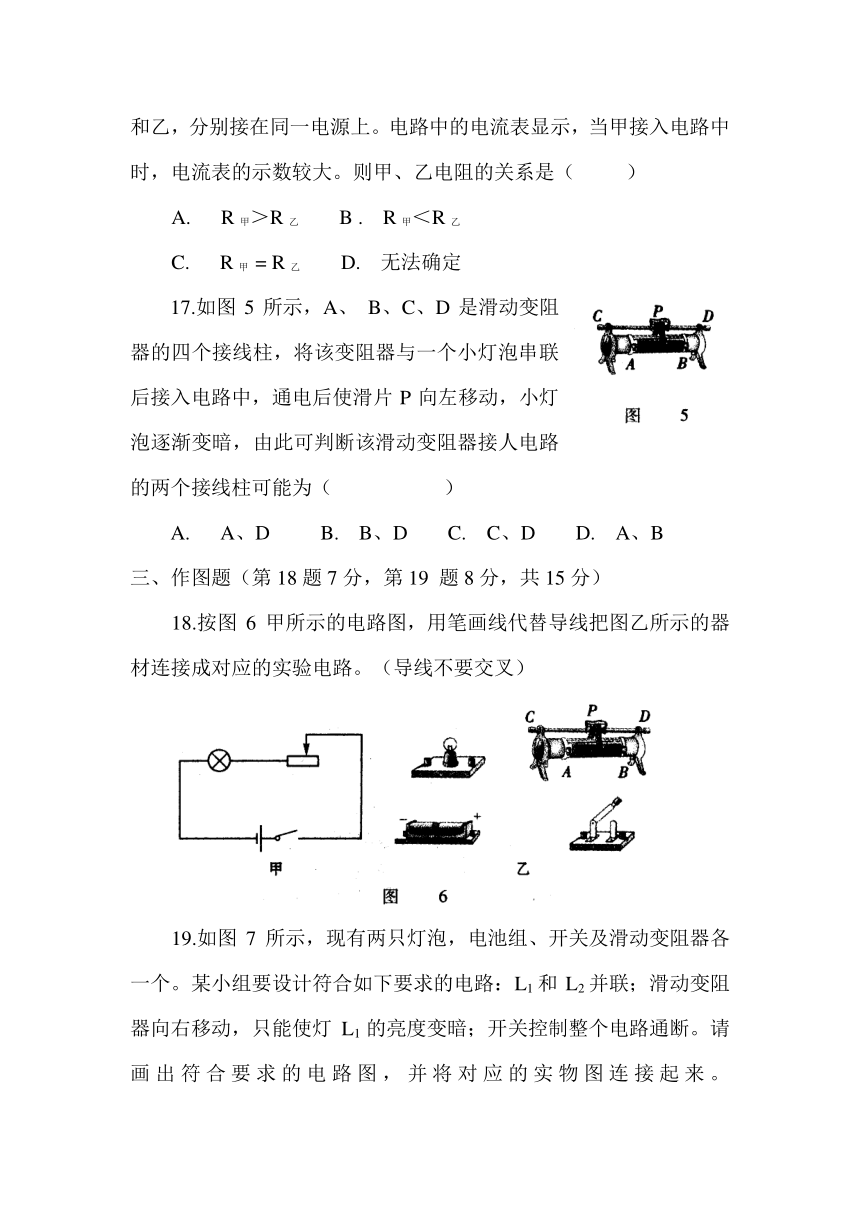

16.有两根长度相等、横截面积不同的同种材料制成的电阻丝甲和乙，分别接在同一电源上。电路中的电流表显示，当甲接入电路中时，电流表的示数较大。则甲、乙电阻的关系是（ ）
A. R甲＞R乙 B . R甲＜R乙
C. R甲 = R乙 D. 无法确定
17.如图5所示，A、 B、C、D是滑动变阻器的四个接线柱，将该变阻器与一个小灯泡串联后接入电路中，通电后使滑片P向左移动，小灯泡逐渐变暗，由此可判断该滑动变阻器接人电路的两个接线柱可能为（ ）
A. A、D B. B、D C. C、D D. A、B
三、作图题（第18题7分，第19 题8分，共15分）
18.按图6甲所示的电路图，用笔画线代替导线把图乙所示的器材连接成对应的实验电路。（导线不要交叉）
19.如图7所示，现有两只灯泡，电池组、开关及滑动变阻器各一个。某小组要设计符合如下要求的电路：L1和L2并联；滑动变阻器向右移动，只能使灯L1的亮度变暗；开关控制整个电路通断。请画出符合要求的电路图，并将对应的实物图连接起来。
四、实验与探究（第20题12分，第21 题15分，共27分）
20.在“探究电阻大小与哪些因素有关”的实验中，所用的“不同规格的电阻丝”是一些可比较的电阻丝。在一块木板上有四条电阻丝，其中a、b、c、d的材料、粗细和长度情况如图8所示。（温度相同）
（1)实验是在控制_____不变的情况下，通过观察__________来比较电阻的大小。
（2）为了探究电阻与导体横截面积的关系，应该把图8中的______和___________接入图9所示的电路中，闭合开关，记下电流表示数，分析比较两根电阻丝电阻的大小。其结论是__________________________________________。
（3）依次把电阻丝a、c接入电路，闭合开关，记下电流表的示数，可以探究电阻跟导体____________的关系。
(4）以上方法在研究物理问题时经常用到，被称为控制变量法，试根据学过的物理知识，再列出一例用这种方法进行研究的问题：_______________________________________________________。
21.小刚同学由“金属导体的电阻一般随导体温度的升高而增大”联想到：铅笔芯也是导体，铅笔芯的电阻与它的温度之间是否也存在这种关系呢？于是，小刚和几位同学一起进行了“探究铅笔芯的温度变化对其电阻有何影响”的实验。
（l）实验思路：保持铅笔芯两端的电压不变，给铅笔芯加热，测出不同_________时通过铅笔芯的电流，根据电流的变化情况，得出铅笔芯电阻大小与其温度变化的关系。其依据是：电压一定时，电阻越小，电流_______________
(2）小刚设计了如图10所示的电路图。
（3）主要实验过程：
①先将H型铅笔芯接入电路，闭合开关，测量并记录通过它的电流；
②用酒精灯给铅笔芯加热，使铅笔芯的温度逐渐______，每隔l0s测量并记录通过它的电流；
③再分别将HB型、2B型铅笔芯接人电路，重复以上实验过程。
（4）下表是他们记录的实验数据：
分析表中数据可以初步得出：铅笔芯的电阻随温度的升高而＿＿＿＿＿。
(5)你认为他们的实验存在什么不足？写出两条。
答案
