第2节 弹力

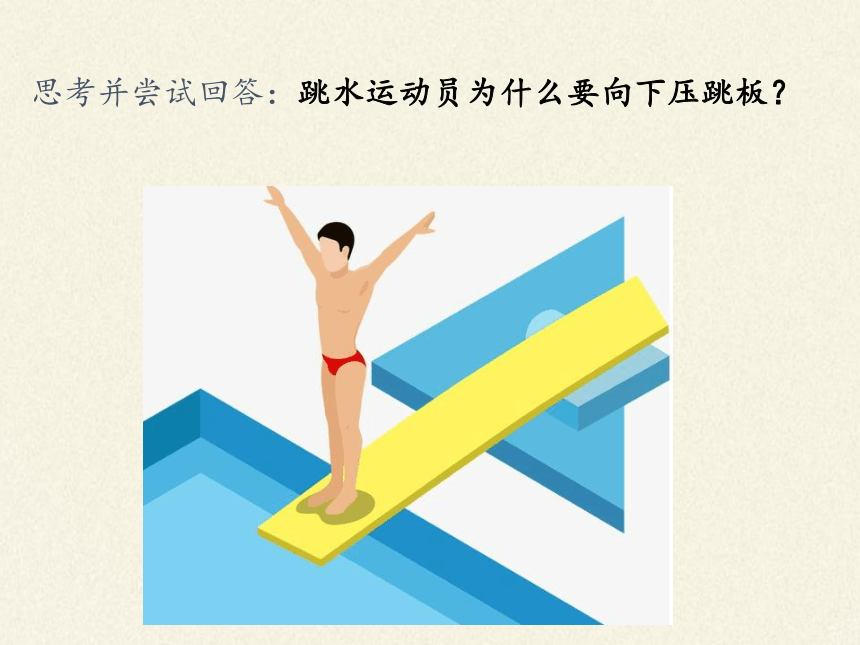

思考并尝试回答:跳水运动员为什么要向下压跳板?
撑杆跳运动员利用什么力可以越过4.4米高的横杆?

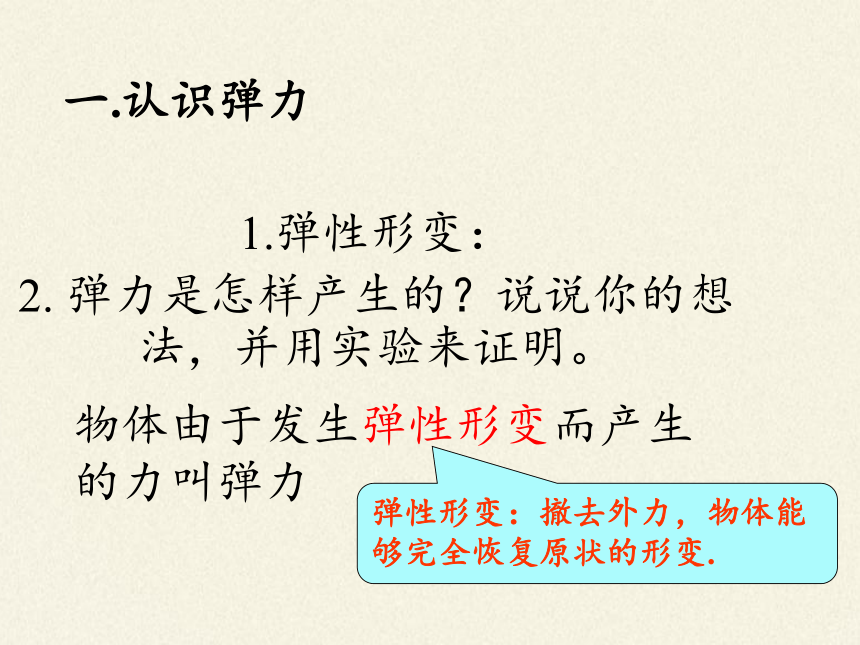

一.认识弹力
1.弹性形变:

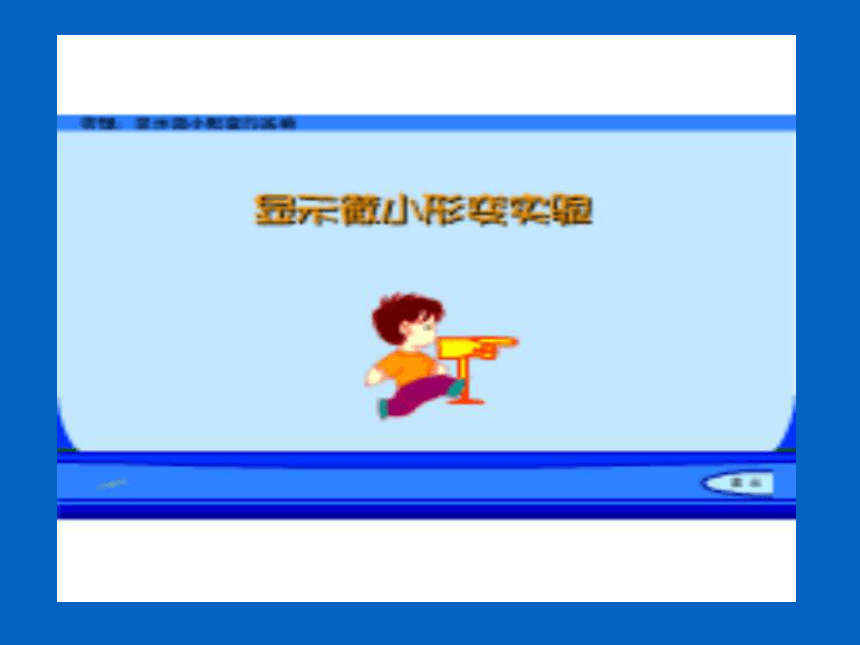

2. 弹力是怎样产生的?说说你的想法,并用实验来证明。
物体由于发生弹性形变而产生的力叫弹力
弹性形变:撤去外力,物体能够完全恢复原状的形变.

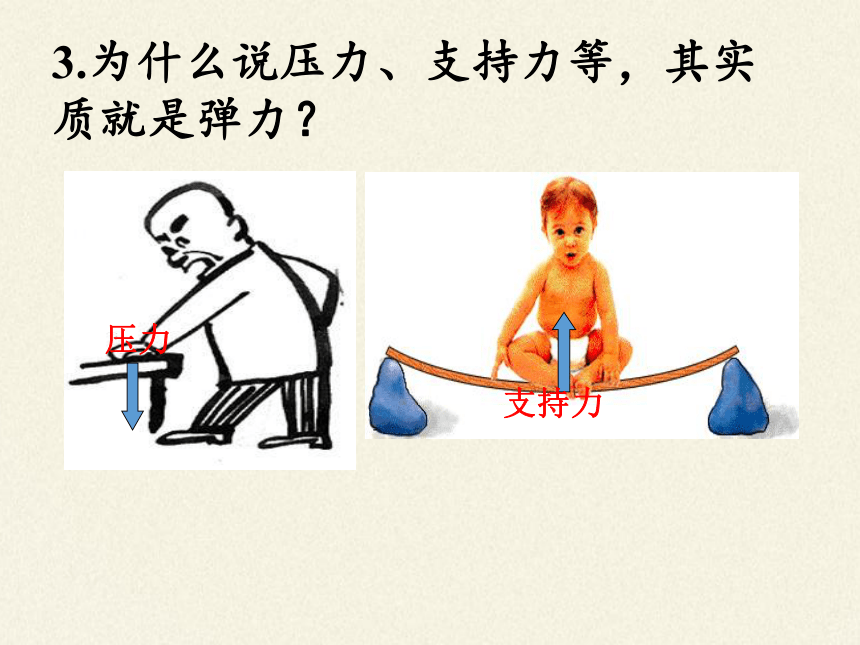

3.为什么说压力、支持力等,其实质就是弹力?
压力
支持力

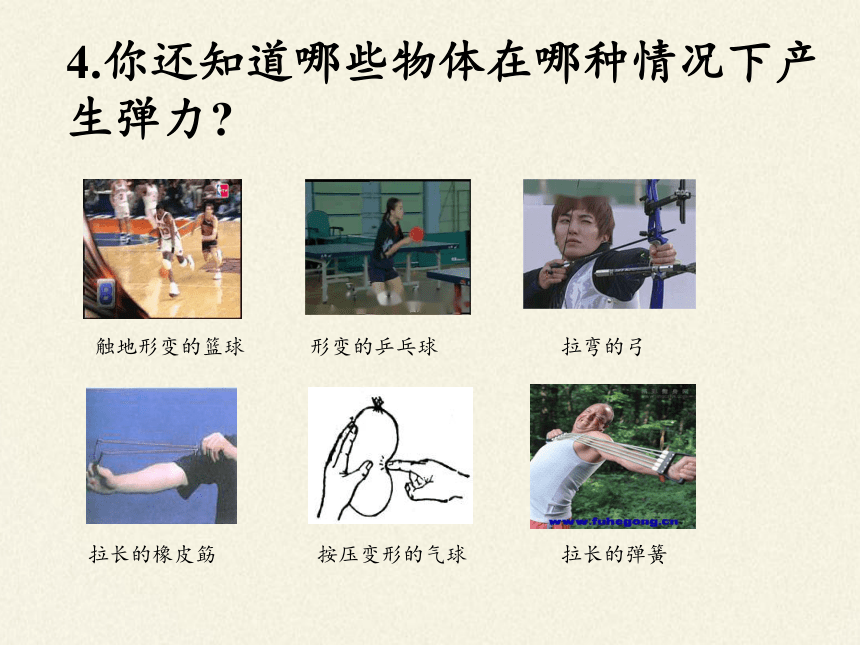

4.你还知道哪些物体在哪种情况下产生弹力
触地形变的篮球
形变的乒乓球
拉弯的弓
拉长的橡皮筯
按压变形的气球
拉长的弹簧
1.弹力产生的条件: 接触;发生形变
2.弹力的方向:
物体间的弹力垂直于切面并指向受力物体
3.影响弹力大小的因素:(1)弹性强弱
(2)形变的程度
。
二、弹簧测力计
1. 弹簧测力计的结构
2.其他形式测力计.
GMS型锚索测力计
SKN系列测力计
测力环
握力计
3.弹簧测力计的测量原理
试一试:用手拉弹簧测力计的挂钩,当用力越大时,弹簧的伸长量有什么变化?
在一定范围内拉伸弹簧时,弹簧受到的拉力越大,弹簧的伸长量就大
伸长量是指弹簧受力后的长度减去原来的长度
三、正确使用弹簧测力计
课本第7页“弹簧测力计的正确使用方法”中的内容,并观察老师提供的弹簧测力计,完成以下问题 :
1.弹簧测力计的量程是()N;
2. 刻度盘上每一大格表示( )N ,每一小格表示( ) N ;
1
0.2
3.检查( )和零刻度线是否对齐,若没有对齐,要调节到对齐 ;
4.用手拉弹簧测力计的挂钩,要使测力计内的弹簧轴线方向跟拉力的方向( ),弹簧不要靠在刻度盘上。
指针
一致
拉力方向与弹簧轴线不在一直线上
指针未校零就使用
弹簧测力计倒拉
下面的做法对吗?
达标检测
1、测量__________的工具叫测力计。在物理实验室经常使用弹簧秤,它的核心部分是 ___________,它是利用__________这个道理制成的。
2、天平、弹簧测力计、杆秤、磅秤中属于测力计的是________。
3、弹簧测力计在未使用时,指针应与________对齐,加在弹簧秤上的力不允许________,测量后应观察________。
4、在使用弹簧秤测量之前,最好轻轻来回拉动它的挂钩几次,这样做的好处是________。
5、下列说法正确的是 ( )
A、物体形变能产生力,这个力叫非弹性力
B、分子间的斥力与引力,压在物体表面上的力属于弹力
C、作用在物体上的力越大,物体形变就越小
D、弹簧测力计利用了物体的形变与力的关系
6、下述作用力中,大小最接近1 N的是 ( )
A、蚂蚁的拉力 B、一般人的拉力 C、马的拉力 D、托起两个鸡蛋的力
7、有关弹簧测力计的使用,下列说法中错误的是 ( )
A、每个弹簧测力计都有它的测量范围
B、应先估计被测力的大小,然后选择量程合适的弹簧测力计
C、测量时要防止弹簧与外壳碰撞
D、必须在竖直方向上使用弹簧测力计
课堂小结
学到了什么?
