中小学教育资源及组卷应用平台

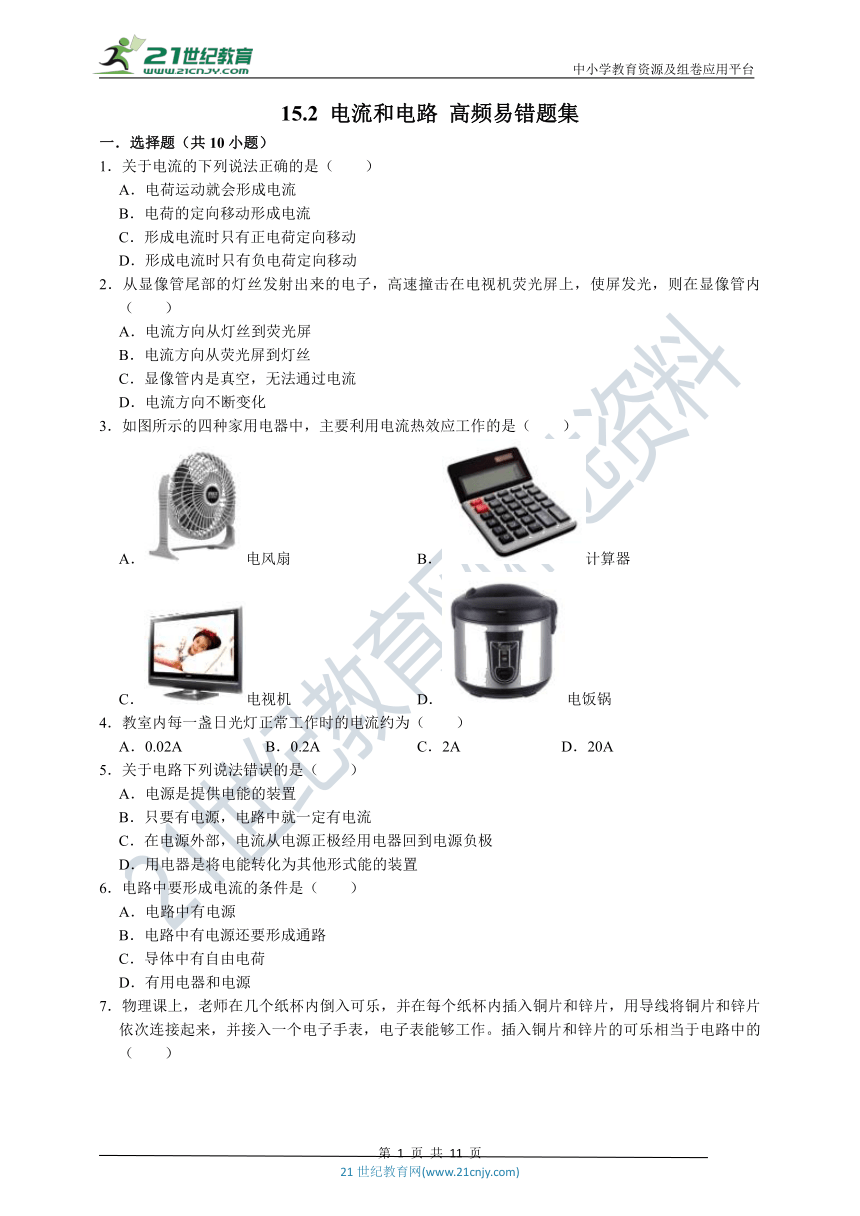

15.2 电流和电路 高频易错题集
一.选择题(共10小题)
1.关于电流的下列说法正确的是(  )
A.电荷运动就会形成电流
B.电荷的定向移动形成电流
C.形成电流时只有正电荷定向移动
D.形成电流时只有负电荷定向移动
2.从显像管尾部的灯丝发射出来的电子,高速撞击在电视机荧光屏上,使屏发光,则在显像管内(  )
A.电流方向从灯丝到荧光屏
B.电流方向从荧光屏到灯丝
C.显像管内是真空,无法通过电流
D.电流方向不断变化
3.如图所示的四种家用电器中,主要利用电流热效应工作的是(  )
A.电风扇 B.计算器
C.电视机 D.电饭锅
4.教室内每一盏日光灯正常工作时的电流约为(  )
A.0.02A B.0.2A C.2A D.20A
5.关于电路下列说法错误的是(  )
A.电源是提供电能的装置
B.只要有电源,电路中就一定有电流
C.在电源外部,电流从电源正极经用电器回到电源负极
D.用电器是将电能转化为其他形式能的装置
6.电路中要形成电流的条件是(  )
A.电路中有电源
B.电路中有电源还要形成通路
C.导体中有自由电荷
D.有用电器和电源

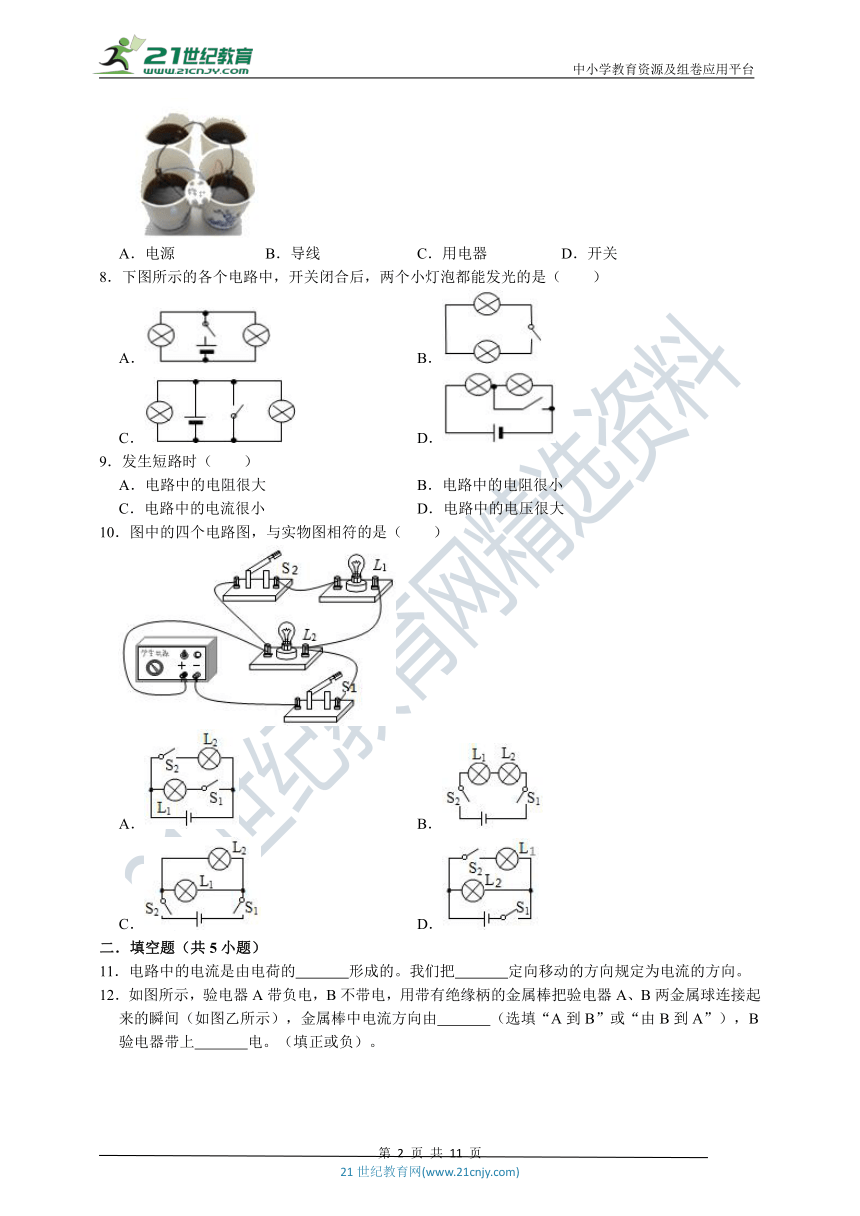

7.物理课上,老师在几个纸杯内倒入可乐,并在每个纸杯内插入铜片和锌片,用导线将铜片和锌片依次连接起来,并接入一个电子手表,电子表能够工作。插入铜片和锌片的可乐相当于电路中的(  )
A.电源 B.导线 C.用电器 D.开关
8.下图所示的各个电路中,开关闭合后,两个小灯泡都能发光的是(  )
A. B.
C. D.
9.发生短路时(  )
A.电路中的电阻很大 B.电路中的电阻很小
C.电路中的电流很小 D.电路中的电压很大
10.图中的四个电路图,与实物图相符的是(  )
A. B.
C. D.
二.填空题(共5小题)
11.电路中的电流是由电荷的   形成的。我们把   定向移动的方向规定为电流的方向。
12.如图所示,验电器A带负电,B不带电,用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间(如图乙所示),金属棒中电流方向由   (选填“A到B”或“由B到A”),B验电器带上   电。(填正或负)。

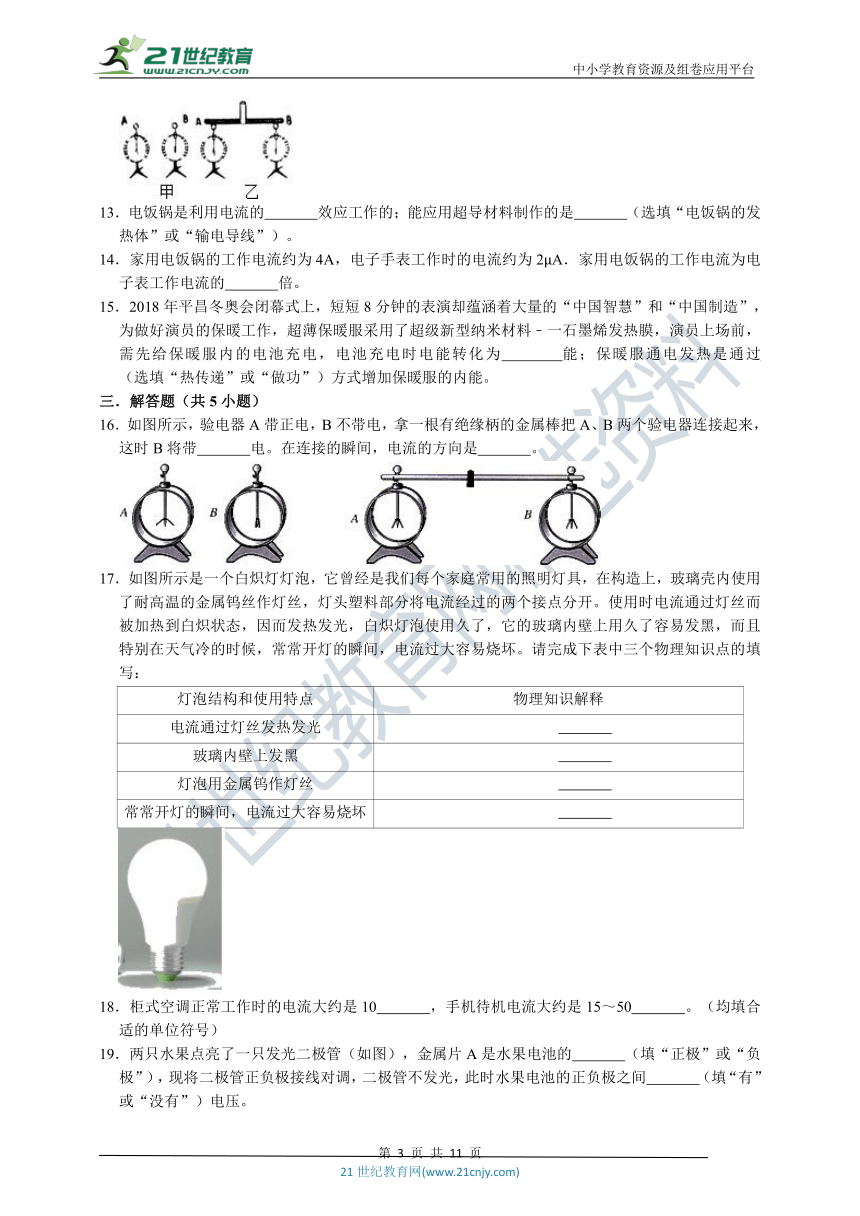

13.电饭锅是利用电流的   效应工作的;能应用超导材料制作的是   (选填“电饭锅的发热体”或“输电导线”)。
14.家用电饭锅的工作电流约为4A,电子手表工作时的电流约为2μA.家用电饭锅的工作电流为电子表工作电流的   倍。
15.2018年平昌冬奥会闭幕式上,短短8分钟的表演却蕴涵着大量的“中国智慧”和“中国制造”,为做好演员的保暖工作,超薄保暖服采用了超级新型纳米材料﹣一石墨烯发热膜,演员上场前,需先给保暖服内的电池充电,电池充电时电能转化为   能;保暖服通电发热是通过   (选填“热传递”或“做功”)方式增加保暖服的内能。
三.解答题(共5小题)
16.如图所示,验电器A带正电,B不带电,拿一根有绝缘柄的金属棒把A、B两个验电器连接起来,这时B将带   电。在连接的瞬间,电流的方向是   。
17.如图所示是一个白炽灯灯泡,它曾经是我们每个家庭常用的照明灯具,在构造上,玻璃壳内使用了耐高温的金属钨丝作灯丝,灯头塑料部分将电流经过的两个接点分开。使用时电流通过灯丝而被加热到白炽状态,因而发热发光,白炽灯泡使用久了,它的玻璃内壁上用久了容易发黑,而且特别在天气冷的时候,常常开灯的瞬间,电流过大容易烧坏。请完成下表中三个物理知识点的填写:
灯泡结构和使用特点 物理知识解释
电流通过灯丝发热发光
玻璃内壁上发黑
灯泡用金属钨作灯丝
常常开灯的瞬间,电流过大容易烧坏
18.柜式空调正常工作时的电流大约是10   ,手机待机电流大约是15~50   。(均填合适的单位符号)

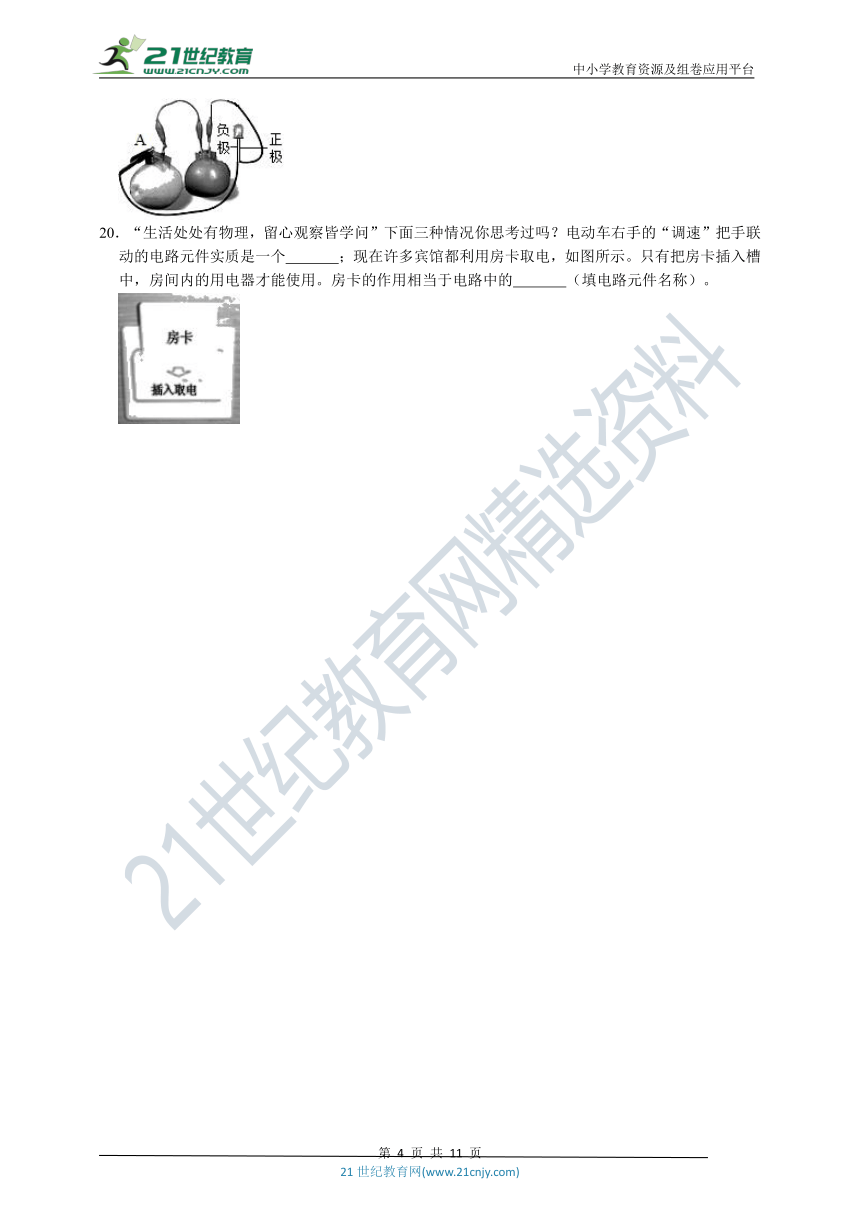

19.两只水果点亮了一只发光二极管(如图),金属片A是水果电池的   (填“正极”或“负极”),现将二极管正负极接线对调,二极管不发光,此时水果电池的正负极之间   (填“有”或“没有”)电压。
20.“生活处处有物理,留心观察皆学问”下面三种情况你思考过吗?电动车右手的“调速”把手联动的电路元件实质是一个   ;现在许多宾馆都利用房卡取电,如图所示。只有把房卡插入槽中,房间内的用电器才能使用。房卡的作用相当于电路中的   (填电路元件名称)。

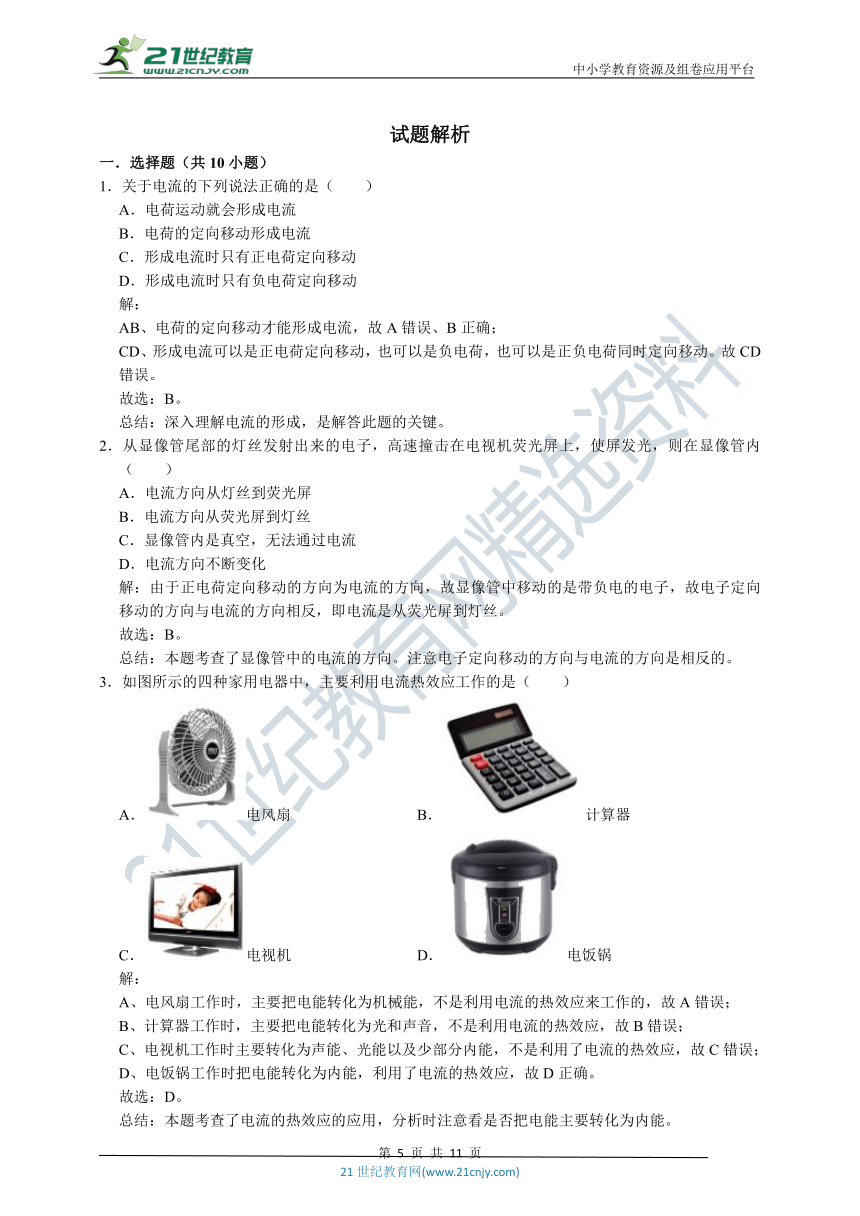

试题解析
一.选择题(共10小题)
1.关于电流的下列说法正确的是(  )
A.电荷运动就会形成电流
B.电荷的定向移动形成电流
C.形成电流时只有正电荷定向移动
D.形成电流时只有负电荷定向移动
解:
AB、电荷的定向移动才能形成电流,故A错误、B正确;
CD、形成电流可以是正电荷定向移动,也可以是负电荷,也可以是正负电荷同时定向移动。故CD错误。
故选:B。
总结:深入理解电流的形成,是解答此题的关键。
2.从显像管尾部的灯丝发射出来的电子,高速撞击在电视机荧光屏上,使屏发光,则在显像管内(  )
A.电流方向从灯丝到荧光屏
B.电流方向从荧光屏到灯丝
C.显像管内是真空,无法通过电流
D.电流方向不断变化
解:由于正电荷定向移动的方向为电流的方向,故显像管中移动的是带负电的电子,故电子定向移动的方向与电流的方向相反,即电流是从荧光屏到灯丝。
故选:B。
总结:本题考查了显像管中的电流的方向。注意电子定向移动的方向与电流的方向是相反的。
3.如图所示的四种家用电器中,主要利用电流热效应工作的是(  )
A.电风扇 B.计算器
C.电视机 D.电饭锅
解:
A、电风扇工作时,主要把电能转化为机械能,不是利用电流的热效应来工作的,故A错误;
B、计算器工作时,主要把电能转化为光和声音,不是利用电流的热效应,故B错误;
C、电视机工作时主要转化为声能、光能以及少部分内能,不是利用了电流的热效应,故C错误;
D、电饭锅工作时把电能转化为内能,利用了电流的热效应,故D正确。
故选:D。
总结:本题考查了电流的热效应的应用,分析时注意看是否把电能主要转化为内能。
4.教室内每一盏日光灯正常工作时的电流约为(  )
A.0.02A B.0.2A C.2A D.20A
解:
家庭电路的电压为220V,教室内日光灯的功率为40W,
由P=UI可知正常工作时的电流:
I==≈0.18A,接近0.2A,故B正确、ACD错误。
故选:B。
总结:物理学中,对各种物理量的估算能力,是我们应该加强锻炼的重要能力之一,这种能力的提高,对我们的生活同样具有很大的现实意义。
5.关于电路下列说法错误的是(  )
A.电源是提供电能的装置
B.只要有电源,电路中就一定有电流
C.在电源外部,电流从电源正极经用电器回到电源负极
D.用电器是将电能转化为其他形式能的装置
解:A、据课本可知,电源是提供电能的装置,故A正确;
B、电路中有电流的条件是:有电源,且电路是闭合的,故B错误;
C、对于一个电路,在电源外部,电流从电源的正极通过用电器流向电源的负极,故C正确;
D、用电器消耗电能的过程就是将电能转化为其它形式能的过程,故D正确;
故选:B。
总结:本题考查了电源的作用、持续电流的条件、电路中电流的分析及电池充电时的能量转化的知识。得到持续电流的条件是电路中有电源,电路是通路。
6.电路中要形成电流的条件是(  )
A.电路中有电源
B.电路中有电源还要形成通路
C.导体中有自由电荷
D.有用电器和电源
解:因为电流产生的原因是有电源,并且电路为通路,所以形成持续电流的条件:一是有电源;二是闭合回路。
故选:B。
总结:本题考查了产生持续电流的条件,要注意产生电流的条件有两个。
7.物理课上,老师在几个纸杯内倒入可乐,并在每个纸杯内插入铜片和锌片,用导线将铜片和锌片依次连接起来,并接入一个电子手表,电子表能够工作。插入铜片和锌片的可乐相当于电路中的(  )
A.电源 B.导线 C.用电器 D.开关
解:
电子表能够工作,说明电子表接入电路中,有电源提供持续的电流,所以插有铜片和锌片的可乐相当于电路中的电源,提供持续的电流,故A正确。
故选:A。
总结:本题考查了学生对电路的了解,属于基础知识的考查,比较简单。
8.下图所示的各个电路中,开关闭合后,两个小灯泡都能发光的是(  )
A. B.
C. D.
解:A、两灯泡并联,开关在干路上,开关闭合,两盏灯发光,符合题意;
B、电路图中缺少电源,灯泡无法工作,故不符合题意;
C、开关闭合后,电源被短路,灯泡不发光,故不符合题意;
D、开关闭合后,一盏灯被短路,不能发光,故不符合题意。
故选:A。
总结:本题考查电路图的设计,关键是根据题意设计出符合条件的电路图,这是重点也是难点。
9.发生短路时(  )
A.电路中的电阻很大 B.电路中的电阻很小
C.电路中的电流很小 D.电路中的电压很大
解:电源是提供电压的装置;短路是指电源两极不经过用电器用导线直接连通的电路。
电路发生短路时,由于电路中电阻非常小,根据欧姆定律I=,电压不变时,此时电路中的电流会很大。
故选:B。
总结:此题考查了短路的定义和短路时电流过大的特点,在实际生活中一定要注意。
10.图中的四个电路图,与实物图相符的是(  )
A. B.
C. D.
解:A、该图中,干路中没有开关,故不符合题意;
B、该图中,两个灯泡是串联的,故不符合题意;
C、该图中,两个开关都在干路中了,故不符合题意;
D、该图中,两只灯泡并联,开关S2控制整个电路,开关S1控制灯泡L1,故正确;
故选:D。
总结:本题考查根据实物图选择电路图,关键是明白电路中各个用电器的连接情况,根据实物图画电路图是整个初中物理的难点也是重点,并且是中考必考内容。
二.填空题(共5小题)
11.电路中的电流是由电荷的 定向移动 形成的。我们把 正电荷 定向移动的方向规定为电流的方向。
解:电荷的定向移动形成电流。人们把正电荷定向移动的方向规定为电流的方向电流的方向。
故答案为:定向移动;正电荷。
总结:明确形成电流的条件和电流方向的规定,是解答此题的关键。
12.如图所示,验电器A带负电,B不带电,用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间(如图乙所示),金属棒中电流方向由 B到A (选填“A到B”或“由B到A”),B验电器带上 负 电。(填正或负)。
解:
用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间,A带的负电减少,说明电子从A到B移动,故B验电器带负电,而电流方向与自由电子定向移动的方向相反,所以金属棒中的电流方向B→A。
故答案为:由B到A;负。
总结:本题的目的是考查对验电器使用原理、电流方向的掌握情况。在金属导体中,能够自由移动的电荷是负电荷(自由电子),所以在金属导体中,电流的方向始终与自由电荷的运动方向相反。
13.电饭锅是利用电流的 热 效应工作的;能应用超导材料制作的是 输电导线 (选填“电饭锅的发热体”或“输电导线”)。
解:
(1)电饭锅就是利用电流的热效应工作的,工作时将消耗的电能转化成内能;
(2)用超导体制作输电导线,可以避免因电流的热效应而损失电能,因此超导体是制作输电线的理想材料;电炉丝是利用电流热效应而工作的,电流流过超导体时不发热,因此不能用超导体制作。
故答案为:热;输电导线。
总结:本题考查了对电流热效应的认识,以及对超导体应用的了解,属物理常识题,难度不大。
14.家用电饭锅的工作电流约为4A,电子手表工作时的电流约为2μA.家用电饭锅的工作电流为电子表工作电流的 2×106 倍。
解:
电子表的电流为:2μA=2×10﹣6A。
所以电饭锅的电流是电子表电流的:=2×106倍。
故答案为:2×106。
总结:本题考查了电流单位的换算,属于易错题目。
15.2018年平昌冬奥会闭幕式上,短短8分钟的表演却蕴涵着大量的“中国智慧”和“中国制造”,为做好演员的保暖工作,超薄保暖服采用了超级新型纳米材料﹣一石墨烯发热膜,演员上场前,需先给保暖服内的电池充电,电池充电时电能转化为 化学 能;保暖服通电发热是通过 做功 (选填“热传递”或“做功”)方式增加保暖服的内能。
解:
在给保暖服内的电池充电时将电能转化为化学能;
保暖服通电发热是通过电流做功增加保暖服的内能。
故答案为:化学;做功。
总结:本题主要考查了能量转化、改变内能的方法,属于基础题目。
三.解答题(共5小题)
16.如图所示,验电器A带正电,B不带电,拿一根有绝缘柄的金属棒把A、B两个验电器连接起来,这时B将带 正 电。在连接的瞬间,电流的方向是 由A到B 。
解:
用带有绝缘手柄的金属棒把A和B连接起来,带负电的电子可以沿金属棒从B向A移动,B缺少电子带正电;正电荷定向移动的方向是电流的方向,故金属棒中瞬间电流的方向与电子的运动方向相反,即从A向B。
故答案为:正;由A到B。
总结:本题的目的是考查对验电器使用原理、电流方向的掌握情况。在金属导体中,能够自由移动的电荷是负电荷(自由电子),所以在金属导体中,电流的方向始终与自由电荷的运动方向相反。
17.如图所示是一个白炽灯灯泡,它曾经是我们每个家庭常用的照明灯具,在构造上,玻璃壳内使用了耐高温的金属钨丝作灯丝,灯头塑料部分将电流经过的两个接点分开。使用时电流通过灯丝而被加热到白炽状态,因而发热发光,白炽灯泡使用久了,它的玻璃内壁上用久了容易发黑,而且特别在天气冷的时候,常常开灯的瞬间,电流过大容易烧坏。请完成下表中三个物理知识点的填写:
灯泡结构和使用特点 物理知识解释
电流通过灯丝发热发光  电流的热效应
玻璃内壁上发黑  钨丝升华和凝华
灯泡用金属钨作灯丝  钨丝的熔点高
常常开灯的瞬间,电流过大容易烧坏  开灯瞬间灯丝温度低灯丝、电阻小,由P=可知,电压一定时,灯丝的功率大,相等时间内产生的电热多,灯丝容易熔断
解:
(1)当灯丝温度达到一定程度,灯丝发热发光,这是利用电流的热效应;
(2)钨丝在高温下升华,钨丝变成钨蒸气,高温钨蒸气遇冷的玻璃凝华成钨晶体沾在玻璃上,导致灯泡内壁变黑;
(3)灯泡用金属钨制成,是因为钨丝熔点比较高;
(4)开灯瞬间灯丝温度低、电阻小,由P=可知,电压一定时,灯丝的功率大,相等时间内产生的电热多,灯丝容易熔断。
故答案为:电流的热效应;钨丝升华和凝华;钨丝的熔点高;开灯瞬间灯丝温度低、电阻小,由P=可知,电压一定时,灯丝的功率大,相等时间内产生的电热多,灯丝容易熔断。
总结:通过灯泡发光考查了电流热效应、升华和凝华、熔点、功率等知识,属于综合性题目,体现生活处处皆物理。
18.柜式空调正常工作时的电流大约是10 A ,手机待机电流大约是15~50 mA 。(均填合适的单位符号)
解:
一只柜式空调正常工作中的功率约为2500W左右,
由P=UI得:I==≈11A,
所以一只柜式空调正常工作时的电流大约为10A;
手机待机电流很小,大约是15~50mA左右。
故答案为:A;mA。
总结:本题考查了对日常生活中电器电流的估测能力,可以先从熟悉的物理量进行估测,再通过公式计算得出结论是常用的方法。
19.两只水果点亮了一只发光二极管(如图),金属片A是水果电池的 负极 (填“正极”或“负极”),现将二极管正负极接线对调,二极管不发光,此时水果电池的正负极之间 有 (填“有”或“没有”)电压。
解:图中二极管发光,据二极管的单向导电性可知,二极管的连接是正确的,因此水果电池组的A极是负极;
现将二极管正负极接线对调,二极管不发光,此时水果电池的正负极之间仍然有电压。
故答案为:负极;有。
总结:本题考查了二极管的导电性和电路的连接方式,属于基础知识的考查,比较简单。
20.“生活处处有物理,留心观察皆学问”下面三种情况你思考过吗?电动车右手的“调速”把手联动的电路元件实质是一个 滑动变阻器 ;现在许多宾馆都利用房卡取电,如图所示。只有把房卡插入槽中,房间内的用电器才能使用。房卡的作用相当于电路中的 开关 (填电路元件名称)。
解:
(1)电动自行车上的“调速”把手相当于我们学过的滑动变阻器,它是利用改变电阻的大小来改变电路中电流大小的;
(2)房卡可以控制用电器的工作,不插入插槽中,所有房间内的用电器都不工作,所以房卡相当家庭电路干路上的总开关(开关)。
故答案为:滑动变阻器;开关。
