2020-2021学年九年级物理期末复习 21.3 广播、电视和移动通信 高频易错题汇编（附解析）

中小学教育资源及组卷应用平台

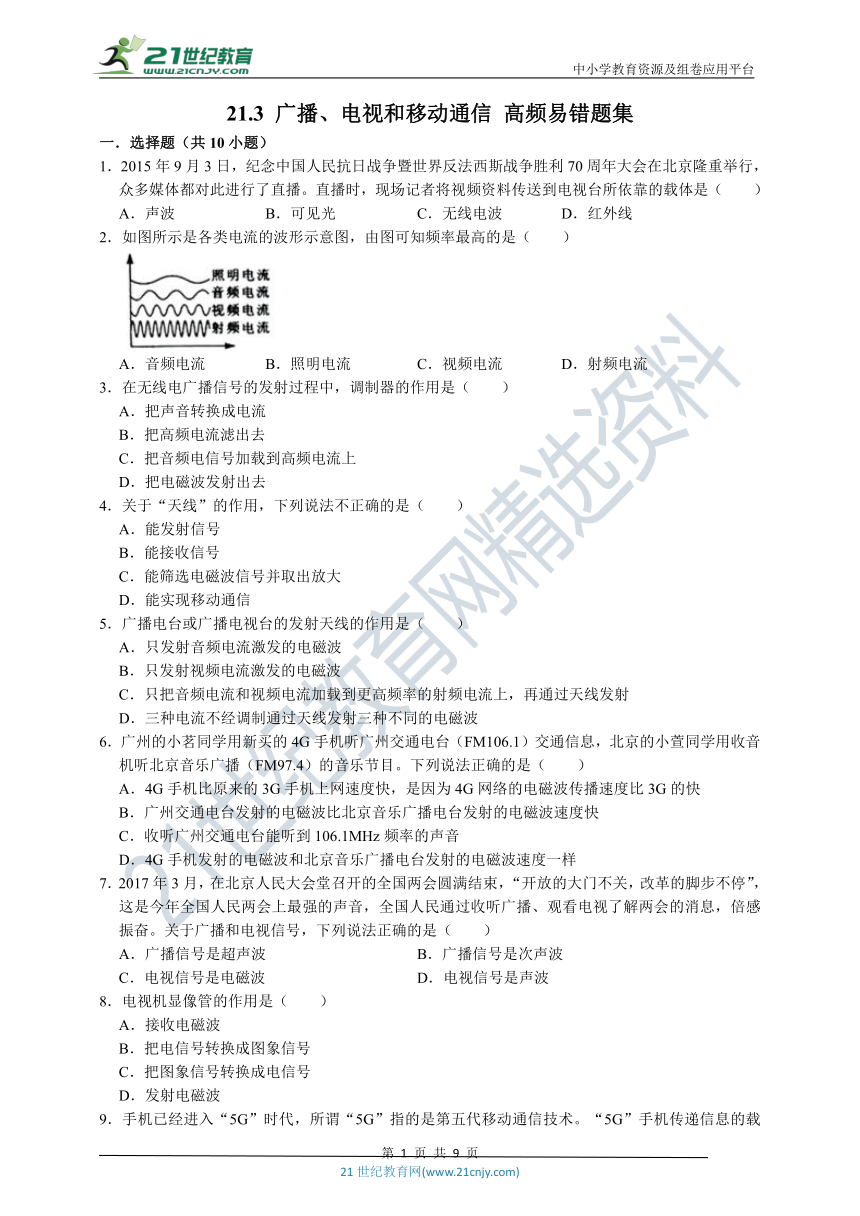

21.3 广播、电视和移动通信 高频易错题集
一．选择题（共10小题）
1．2015年9月3日，纪念中国人民抗日战争暨世界反法西斯战争胜利70周年大会在北京隆重举行，众多媒体都对此进行了直播。直播时，现场记者将视频资料传送到电视台所依靠的载体是（　　）
A．声波 B．可见光 C．无线电波 D．红外线
2．如图所示是各类电流的波形示意图，由图可知频率最高的是（　　）
A．音频电流 B．照明电流 C．视频电流 D．射频电流
3．在无线电广播信号的发射过程中，调制器的作用是（　　）
A．把声音转换成电流
B．把高频电流滤出去
C．把音频电信号加载到高频电流上
D．把电磁波发射出去
4．关于“天线”的作用，下列说法不正确的是（　　）
A．能发射信号
B．能接收信号
C．能筛选电磁波信号并取出放大
D．能实现移动通信
5．广播电台或广播电视台的发射天线的作用是（　　）
A．只发射音频电流激发的电磁波
B．只发射视频电流激发的电磁波
C．只把音频电流和视频电流加载到更高频率的射频电流上，再通过天线发射
D．三种电流不经调制通过天线发射三种不同的电磁波
6．广州的小茗同学用新买的4G手机听广州交通电台（FM106.1）交通信息，北京的小萱同学用收音机听北京音乐广播（FM97.4）的音乐节目。下列说法正确的是（　　）
A．4G手机比原来的3G手机上网速度快，是因为4G网络的电磁波传播速度比3G的快
B．广州交通电台发射的电磁波比北京音乐广播电台发射的电磁波速度快
C．收听广州交通电台能听到106.1MHz频率的声音
D．4G手机发射的电磁波和北京音乐广播电台发射的电磁波速度一样
7．2017年3月，在北京人民大会堂召开的全国两会圆满结束，“开放的大门不关，改革的脚步不停”，这是今年全国人民两会上最强的声音，全国人民通过收听广播、观看电视了解两会的消息，倍感振奋。关于广播和电视信号，下列说法正确的是（　　）
A．广播信号是超声波 B．广播信号是次声波
C．电视信号是电磁波 D．电视信号是声波
8．电视机显像管的作用是（　　）
A．接收电磁波
B．把电信号转换成图象信号
C．把图象信号转换成电信号
D．发射电磁波
9．手机已经进入“5G”时代，所谓“5G”指的是第五代移动通信技术。“5G”手机传递信息的载体是（　　）
A．红外线 B．电磁波 C．超声波 D．次声波

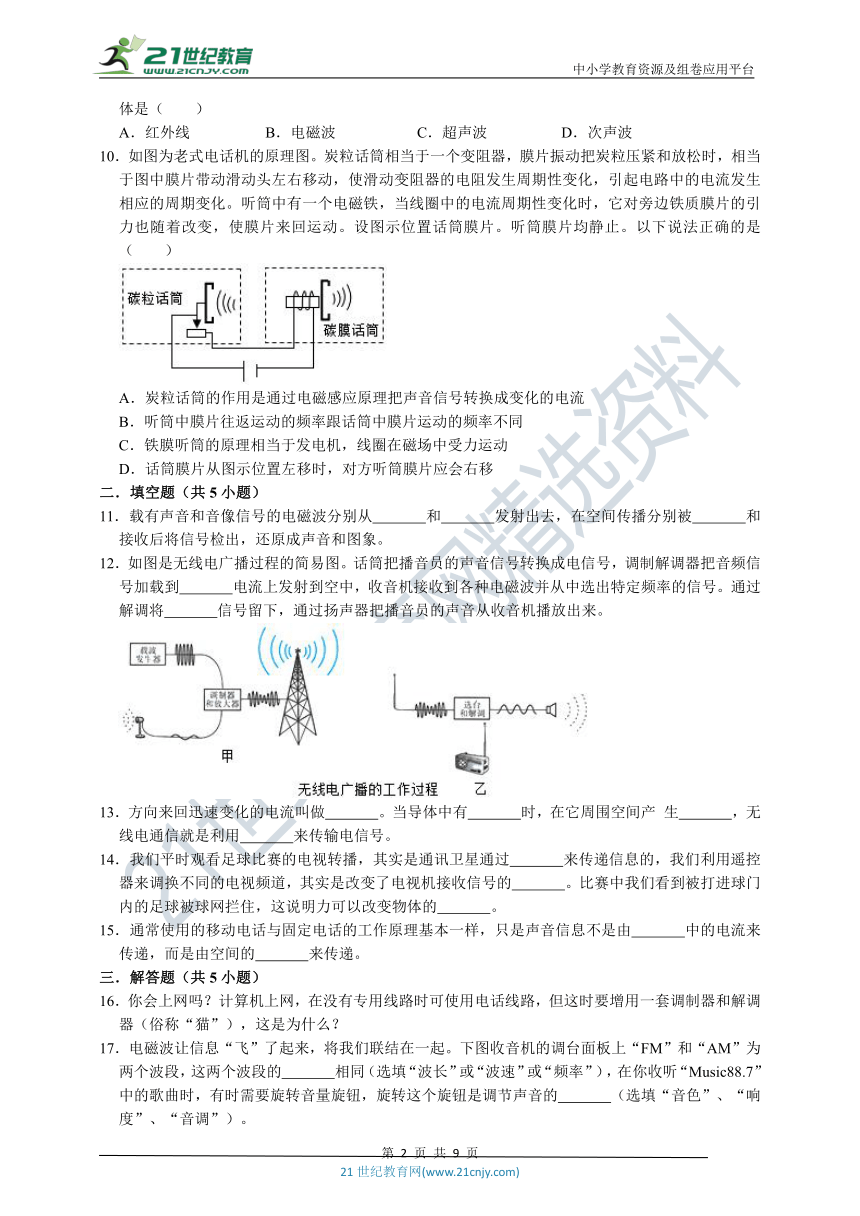

10．如图为老式电话机的原理图。炭粒话筒相当于一个变阻器，膜片振动把炭粒压紧和放松时，相当于图中膜片带动滑动头左右移动，使滑动变阻器的电阻发生周期性变化，引起电路中的电流发生相应的周期变化。听筒中有一个电磁铁，当线圈中的电流周期性变化时，它对旁边铁质膜片的引力也随着改变，使膜片来回运动。设图示位置话筒膜片。听筒膜片均静止。以下说法正确的是（　　）
A．炭粒话筒的作用是通过电磁感应原理把声音信号转换成变化的电流
B．听筒中膜片往返运动的频率跟话筒中膜片运动的频率不同
C．铁膜听筒的原理相当于发电机，线圈在磁场中受力运动
D．话筒膜片从图示位置左移时，对方听筒膜片应会右移
二．填空题（共5小题）
11．载有声音和音像信号的电磁波分别从　 　和　 　发射出去，在空间传播分别被　 　和　 　接收后将信号检出，还原成声音和图象。
12．如图是无线电广播过程的简易图。话筒把播音员的声音信号转换成电信号，调制解调器把音频信号加载到　 　电流上发射到空中，收音机接收到各种电磁波并从中选出特定频率的信号。通过解调将　 　信号留下，通过扬声器把播音员的声音从收音机播放出来。
13．方向来回迅速变化的电流叫做　 　。当导体中有　 　时，在它周围空间产 生　 　，无线电通信就是利用　 　来传输电信号。
14．我们平时观看足球比赛的电视转播，其实是通讯卫星通过　 　来传递信息的，我们利用遥控器来调换不同的电视频道，其实是改变了电视机接收信号的　 　。比赛中我们看到被打进球门内的足球被球网拦住，这说明力可以改变物体的　 　。
15．通常使用的移动电话与固定电话的工作原理基本一样，只是声音信息不是由　 　中的电流来传递，而是由空间的　 　来传递。
三．解答题（共5小题）
16．你会上网吗？计算机上网，在没有专用线路时可使用电话线路，但这时要增用一套调制器和解调器（俗称“猫”），这是为什么？
17．电磁波让信息“飞”了起来，将我们联结在一起。下图收音机的调台面板上“FM”和“AM”为两个波段，这两个波段的　 　相同（选填“波长”或“波速”或“频率”），在你收听“Music88.7”中的歌曲时，有时需要旋转音量旋钮，旋转这个旋钮是调节声音的　 　（选填“音色”、“响度”、“音调”）。

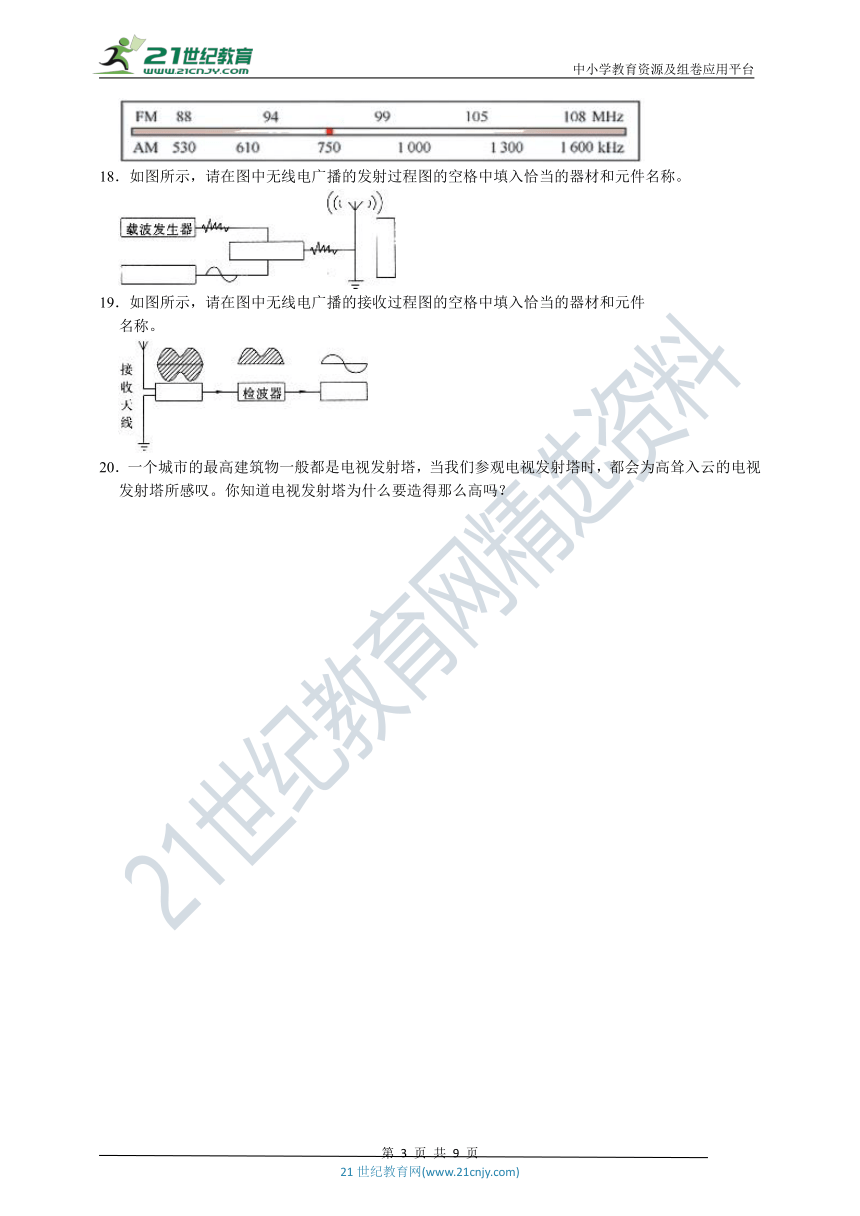

18．如图所示，请在图中无线电广播的发射过程图的空格中填入恰当的器材和元件名称。
19．如图所示，请在图中无线电广播的接收过程图的空格中填入恰当的器材和元件
名称。
20．一个城市的最高建筑物一般都是电视发射塔，当我们参观电视发射塔时，都会为高耸入云的电视发射塔所感叹。你知道电视发射塔为什么要造得那么高吗？

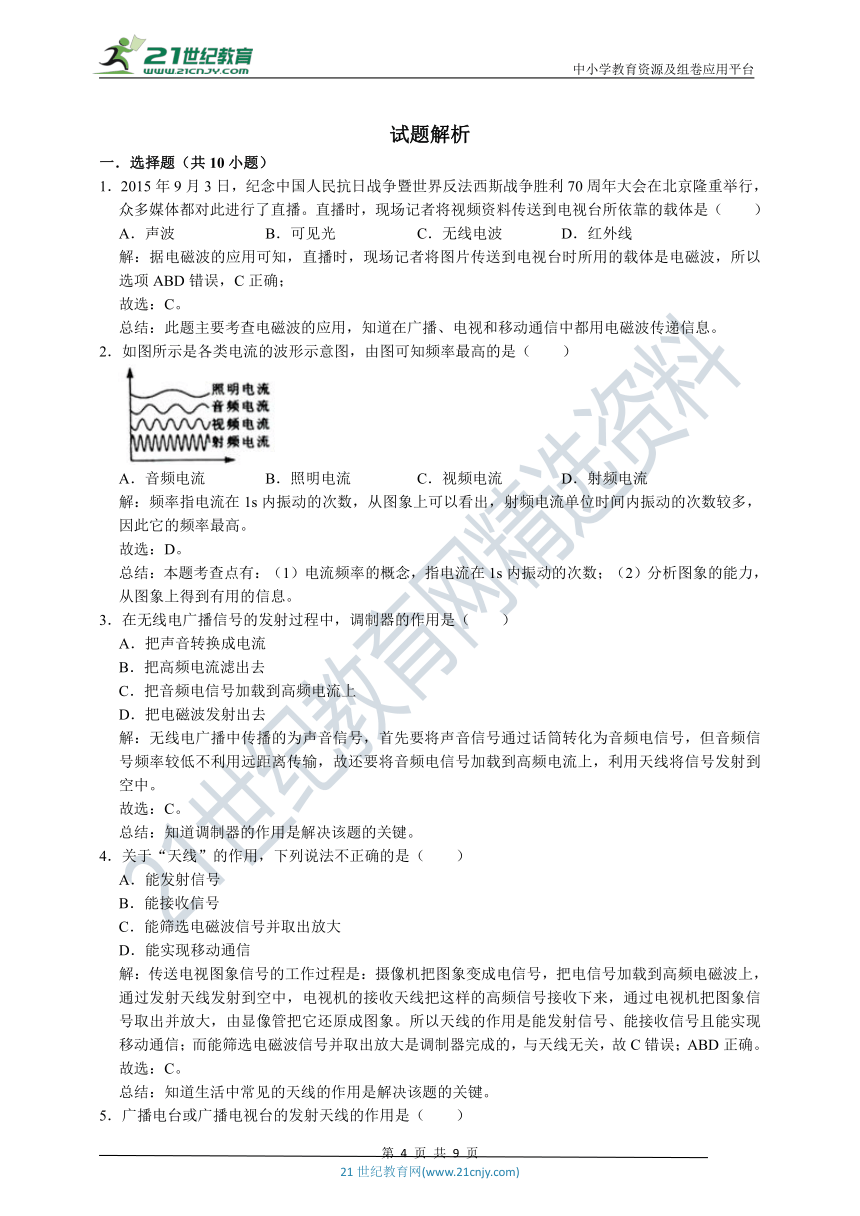

试题解析
一．选择题（共10小题）
1．2015年9月3日，纪念中国人民抗日战争暨世界反法西斯战争胜利70周年大会在北京隆重举行，众多媒体都对此进行了直播。直播时，现场记者将视频资料传送到电视台所依靠的载体是（　　）
A．声波 B．可见光 C．无线电波 D．红外线
解：据电磁波的应用可知，直播时，现场记者将图片传送到电视台时所用的载体是电磁波，所以选项ABD错误，C正确；
故选：C。
总结：此题主要考查电磁波的应用，知道在广播、电视和移动通信中都用电磁波传递信息。
2．如图所示是各类电流的波形示意图，由图可知频率最高的是（　　）
A．音频电流 B．照明电流 C．视频电流 D．射频电流
解：频率指电流在1s内振动的次数，从图象上可以看出，射频电流单位时间内振动的次数较多，因此它的频率最高。
故选：D。
总结：本题考查点有：（1）电流频率的概念，指电流在1s内振动的次数；（2）分析图象的能力，从图象上得到有用的信息。
3．在无线电广播信号的发射过程中，调制器的作用是（　　）
A．把声音转换成电流
B．把高频电流滤出去
C．把音频电信号加载到高频电流上
D．把电磁波发射出去
解：无线电广播中传播的为声音信号，首先要将声音信号通过话筒转化为音频电信号，但音频信号频率较低不利用远距离传输，故还要将音频电信号加载到高频电流上，利用天线将信号发射到空中。
故选：C。
总结：知道调制器的作用是解决该题的关键。
4．关于“天线”的作用，下列说法不正确的是（　　）
A．能发射信号
B．能接收信号
C．能筛选电磁波信号并取出放大
D．能实现移动通信
解：传送电视图象信号的工作过程是：摄像机把图象变成电信号，把电信号加载到高频电磁波上，通过发射天线发射到空中，电视机的接收天线把这样的高频信号接收下来，通过电视机把图象信号取出并放大，由显像管把它还原成图象。所以天线的作用是能发射信号、能接收信号且能实现移动通信；而能筛选电磁波信号并取出放大是调制器完成的，与天线无关，故C错误；ABD正确。
故选：C。
总结：知道生活中常见的天线的作用是解决该题的关键。
5．广播电台或广播电视台的发射天线的作用是（　　）
A．只发射音频电流激发的电磁波
B．只发射视频电流激发的电磁波
C．只把音频电流和视频电流加载到更高频率的射频电流上，再通过天线发射
D．三种电流不经调制通过天线发射三种不同的电磁波
解：广播电台或广播电视台的音频电流和视频电流并不是直接加载到天线上发射的，这样会传输不了多远的距离，只有将它们加载到更高频率的射频电流上，再通过天线发射才能传输更远的距离。
故选：C。
总结：了解电视塔电视信号的发射原理是解题此题的关键。
6．广州的小茗同学用新买的4G手机听广州交通电台（FM106.1）交通信息，北京的小萱同学用收音机听北京音乐广播（FM97.4）的音乐节目。下列说法正确的是（　　）
A．4G手机比原来的3G手机上网速度快，是因为4G网络的电磁波传播速度比3G的快
B．广州交通电台发射的电磁波比北京音乐广播电台发射的电磁波速度快
C．收听广州交通电台能听到106.1MHz频率的声音
D．4G手机发射的电磁波和北京音乐广播电台发射的电磁波速度一样
解：A、4G手机比原来的3G手机上网速度快，4G网络的电磁波传播速度和3G电磁波的传播速度是相同的，故A错误；
B、广州交通电台发射的电磁波和北京音乐广播电台发射的电磁波速度是相同的，故B错误；
C、106.1MHz频率的声音是超声波，人是听不到的，故C错误；
D、4G手机发射的电磁波和北京音乐广播电台发射的电磁波速度一样，故D正确；
故选：D。
总结：知道对于不同的电磁波在真空或空气中的传播速度是相同的是解决该题的关键。
7．2017年3月，在北京人民大会堂召开的全国两会圆满结束，“开放的大门不关，改革的脚步不停”，这是今年全国人民两会上最强的声音，全国人民通过收听广播、观看电视了解两会的消息，倍感振奋。关于广播和电视信号，下列说法正确的是（　　）
A．广播信号是超声波 B．广播信号是次声波
C．电视信号是电磁波 D．电视信号是声波
解：广播信号和电视信号都是利用电磁波来传递信息的，故C正确，ABD错误。
故选：C。
总结：本题考查了信息传递的相关知识，属于基础知识的考查，比较简单。
8．电视机显像管的作用是（　　）
A．接收电磁波
B．把电信号转换成图象信号
C．把图象信号转换成电信号
D．发射电磁波
解：显像管，是一种电子（阴极）射线管，是电视接收机监视器重现图象的关键器件；它的主要作用是将发送端（电视台）摄像机摄取转换的电信号（图象信号）在接收端以亮度变化的形式重现在荧光屏上。
故选：B。
总结：本题虽然是考查电视机显像管的作用，但需要掌握电视机的工作原理，这是解答本题的关键。
9．手机已经进入“5G”时代，所谓“5G”指的是第五代移动通信技术。“5G”手机传递信息的载体是（　　）
A．红外线 B．电磁波 C．超声波 D．次声波
解：
手机是利用电磁波传递信息的，所以“5G”手机传递信息的载体是仍然是电磁波，故B正确。
故选：B。
总结：本题考查了电磁波的应用，属于基础题目。
10．如图为老式电话机的原理图。炭粒话筒相当于一个变阻器，膜片振动把炭粒压紧和放松时，相当于图中膜片带动滑动头左右移动，使滑动变阻器的电阻发生周期性变化，引起电路中的电流发生相应的周期变化。听筒中有一个电磁铁，当线圈中的电流周期性变化时，它对旁边铁质膜片的引力也随着改变，使膜片来回运动。设图示位置话筒膜片。听筒膜片均静止。以下说法正确的是（　　）
A．炭粒话筒的作用是通过电磁感应原理把声音信号转换成变化的电流
B．听筒中膜片往返运动的频率跟话筒中膜片运动的频率不同
C．铁膜听筒的原理相当于发电机，线圈在磁场中受力运动
D．话筒膜片从图示位置左移时，对方听筒膜片应会右移
解：
A、炭粒话筒的作用是通过声音的振动引起炭粒电阻的变化，把声音信号转换成变化的电流，故A错误；
B、听筒中膜片往返运动的频率跟话筒中膜片运动的频率相同，这样才能保证声音不会“失真”，故B错误；
C、听筒是通过变化的电流产生变化的磁场，从而使吸引铁片的力变化，引起铁膜振动，把电信号转化成声音的信号的，故C错误；
D、读图可知，话筒膜片从图示位置左移时，变阻器接入电路的电阻变大，则电路中电流变小，右侧电磁铁的磁性减弱，对铁膜听筒的吸引力变小，所以对方听筒膜片应会右移，故D正确。
故选：D。
总结：了解老式电话的听筒和话筒的工作原理与特点，能根据图中的变化判断其具体的工作情况，是解答的关键。
二．填空题（共5小题）
11．载有声音和音像信号的电磁波分别从　天线　和　发射机　发射出去，在空间传播分别被　天线　和　接收机　接收后将信号检出，还原成声音和图象。
解：据课本知识可知，电视信号的发射和接收是这样的：载有声音和音像信号的电磁波分别从天线和发射机发射出去，在空间传播分别被天线和接收机接收后将信号检出，还原成声音和图象。
故答案为：天线；发射机；天线； 接收机。
总结：知道电视信号的发射和接收的过程是解决该题的关键。
12．如图是无线电广播过程的简易图。话筒把播音员的声音信号转换成电信号，调制解调器把音频信号加载到　高频　电流上发射到空中，收音机接收到各种电磁波并从中选出特定频率的信号。通过解调将　音频　信号留下，通过扬声器把播音员的声音从收音机播放出来。
解：话筒将声信号转化为音频电信号，而后该信号经调制器后加载在高频电磁波上，然后由天线发射到空中；
收音机接收装置收到空中的各种电磁波，并通过调谐器从众多的电磁波中找出特定频率的信号，通过调谐器选出音频电信号，送到扬声器即可发出声音。
故答案为：高频；音频。
总结：本题考查电磁波的调制、调谐及解调，注意把握信号发射及接收的过程。
13．方向来回迅速变化的电流叫做　交流电　。当导体中有　交流电　时，在它周围空间产 生　电磁波　，无线电通信就是利用　电磁波　来传输电信号。
解：方向来回迅速变化的电流叫做交流电。导体中有迅速变化的电流时，在周围空间会有电磁波产生，无线电通信就是把信号加载在电磁波上被传递。
故答案为：交流电；交流电；电磁波；电磁波。
总结：本题主要考查学生对交流电和电磁波产生原因的理解和掌握，以及电磁波的应用。
14．我们平时观看足球比赛的电视转播，其实是通讯卫星通过　电磁波　来传递信息的，我们利用遥控器来调换不同的电视频道，其实是改变了电视机接收信号的　频率　。比赛中我们看到被打进球门内的足球被球网拦住，这说明力可以改变物体的　运动状态　。
解：据课本知识可知，广播、电视和移动通信都是利用电磁波传递信息的，即我们平时观看足球比赛的电视转播，其实是通讯卫星通过电磁波来传递信息的；
据常识可知，我们利用遥控器来调换不同的电视频道，其实是改变了电视机接收信号的频率；
比赛中我们看到被打进球门内的足球被球网拦住，这说明力可以改变物体的运动状态；
故答案为：电磁波； 频率；运动状态。
总结：此题考查了电磁波的应用、遥控器选台的作用及力的作用效果，是一道综合题。
15．通常使用的移动电话与固定电话的工作原理基本一样，只是声音信息不是由　导线　中的电流来传递，而是由空间的　电磁波　来传递。
解：
由于固定电话的作用是将声信号变为变化的电流；而听筒是将变化的电流还原为声信号，故其所传递的声音信息是由导线中的信号电流来实现的；
而移动电话在通话时，既是无线电波的发射台，又是一个接收台，故它是通过电磁波来传递信息的。
故答案为：导线；电磁波。
总结：知道并能区分固定电话和移动电话传递声信息的媒介是解决该题的关键。
三．解答题（共5小题）
16．你会上网吗？计算机上网，在没有专用线路时可使用电话线路，但这时要增用一套调制器和解调器（俗称“猫”），这是为什么？
答：打电话时，在电话线路中传送的是一种由声音信号变换而来的电信号，是模拟电信号。模拟电信号的频率变化被限制在能进行正常通信的很窄的范围之内。对于上网的计算机来说，在线路中来回传输的都是数字电信号。数字电信号比起模拟电信号来，频率范围要宽得多。如果数字信号在电话线上传输，会使信号发生畸变而失真，所以需要调制器和解调器。调制器能把数字电信号极宽的频率范围变成模拟电信号相同的频率范围，解调器的作用是将频率范围变窄了的数字电信号变回原来的模样。有了调制解调器，一条电话线上就既能打电话，又能上网了。
总结：本题考查了：对上网条件、网络结构的了解和掌握，是一道综合题。
17．电磁波让信息“飞”了起来，将我们联结在一起。下图收音机的调台面板上“FM”和“AM”为两个波段，这两个波段的　波速　相同（选填“波长”或“波速”或“频率”），在你收听“Music88.7”中的歌曲时，有时需要旋转音量旋钮，旋转这个旋钮是调节声音的　响度　（选填“音色”、“响度”、“音调”）。
解：
电磁波在空气中传播速度是定值，保持不变，所以收音机的调台面板上“FM”和“AM”为两个波段，这两个波段的频率不同、波长不同、波速相同；
调节录音机的音量旋钮，它能改变声音的大小，即改变了声音的响度。
故答案为：波速；响度。
总结：掌握电磁波速、波长、频率三者之间的关系，其中的电磁波速是定值，充分利用这个条件，会根据响度、音色和音调的定义区分乐音特征的三个因素，是解题的关键。
18．如图所示，请在图中无线电广播的发射过程图的空格中填入恰当的器材和元件名称。
解：发射：话筒把声音信号转换成音频电信号；通过调制器把音频电信号加载到高频电磁波上；通过天线把载有音频电信号的电磁波发射出去。
接收：天线接收电磁波；调谐器选出某一频率的电磁波；从高频电磁波中取出音频电信号，放大后送到扬声器；扬声器把音频电信号转换成声音。
故答案为：
总结：在无线电广播中，人们先将声音信号转变为电信号，然后将这些信号由高频振荡的电磁波带着向周围空间传播。而在另一地点，人们利用接收机接收到这些电磁波后，又将其中的电信号还原成声音信号，这就是无线广播的大致过程。
19．如图所示，请在图中无线电广播的接收过程图的空格中填入恰当的器材和元件
名称。
解：发射：话筒把声音信号转换成音频电信号；通过调制器把音频电信号加载到高频电磁波上；通过天线把载有音频电信号的电磁波发射出去。
接收：天线接收电磁波；调谐器选出某一频率的电磁波；从高频电磁波通过检波器取出音频电信号，放大后送到扬声器；扬声器把音频电信号转换成声音。
故答案为：
总结：在无线电广播中，人们先将声音信号转变为电信号，然后将这些信号由高频振荡的电磁波带着向周围空间传播。而在另一地点，人们利用接收机接收到这些电磁波后，又将其中的电信号还原成声音信号，这就是无线广播的大致过程。
20．一个城市的最高建筑物一般都是电视发射塔，当我们参观电视发射塔时，都会为高耸入云的电视发射塔所感叹。你知道电视发射塔为什么要造得那么高吗？
答：因为传输电视信号的波段为微波，它基本上是沿直线传播的，电视塔造得很高可以减少地面障碍物的阻挡，可以扩大电视信号覆盖范围，使信号传送的更远。
