人教版九年级物理18.3测量小灯泡的电功率同步练习 含答案

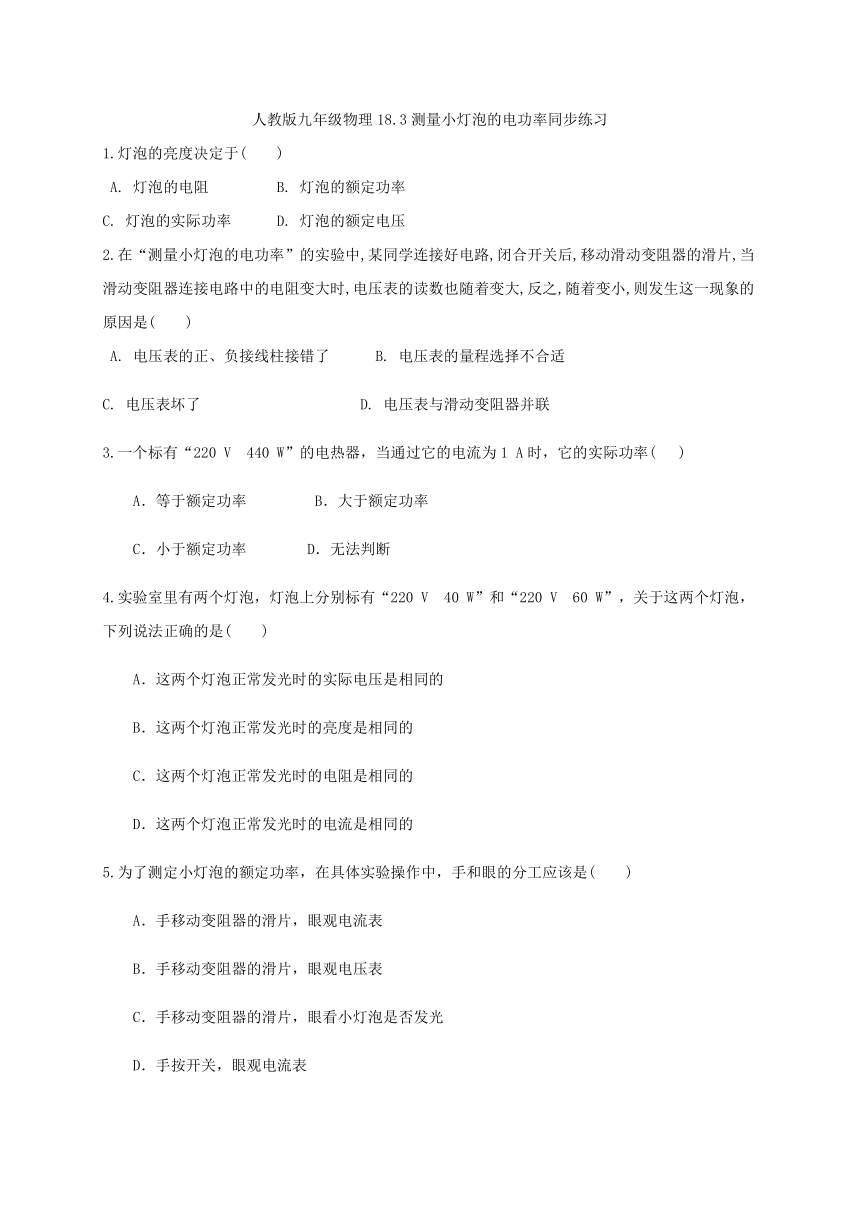

人教版九年级物理18.3测量小灯泡的电功率同步练习
1.灯泡的亮度决定于(　　)
A.
灯泡的电阻??
?B.
灯泡的额定功率
C.
灯泡的实际功率???D.
灯泡的额定电压?
2.在“测量小灯泡的电功率”的实验中,某同学连接好电路,闭合开关后,移动滑动变阻器的滑片,当滑动变阻器连接电路中的电阻变大时,电压表的读数也随着变大,反之,随着变小,则发生这一现象的原因是(　　)
A.
电压表的正、负接线柱接错了???B.
电压表的量程选择不合适?
C.
电压表坏了????
D.
电压表与滑动变阻器并联??????
3.一个标有“220
V　440
W”的电热器，当通过它的电流为1
A时，它的实际功率(
)
A．等于额定功率
B．大于额定功率
C．小于额定功率
D．无法判断
4.实验室里有两个灯泡，灯泡上分别标有“220
V　40
W”和“220
V　60
W”，关于这两个灯泡，下列说法正确的是(
)
A．这两个灯泡正常发光时的实际电压是相同的
B．这两个灯泡正常发光时的亮度是相同的
C．这两个灯泡正常发光时的电阻是相同的
D．这两个灯泡正常发光时的电流是相同的
5.为了测定小灯泡的额定功率，在具体实验操作中，手和眼的分工应该是(
)
A．手移动变阻器的滑片，眼观电流表
B．手移动变阻器的滑片，眼观电压表
C．手移动变阻器的滑片，眼看小灯泡是否发光
D．手按开关，眼观电流表

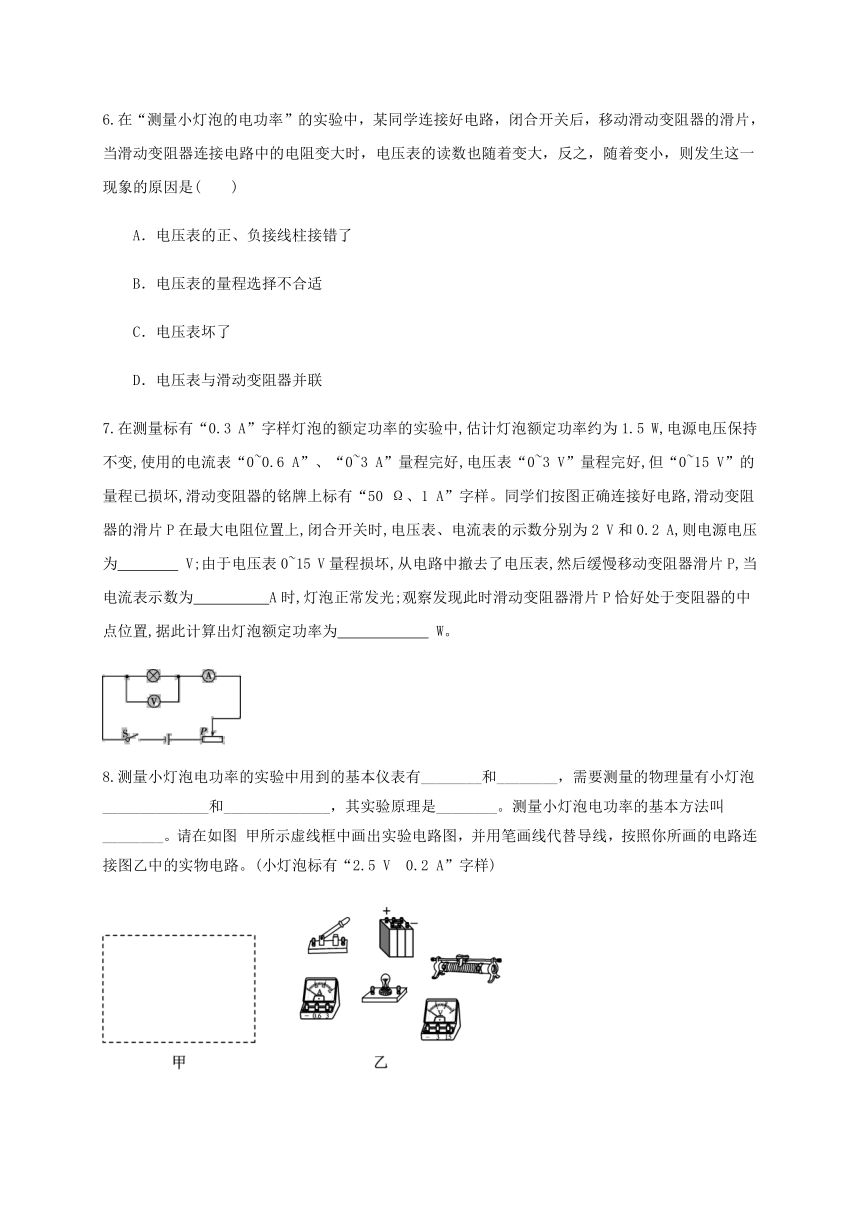

6.在“测量小灯泡的电功率”的实验中，某同学连接好电路，闭合开关后，移动滑动变阻器的滑片，当滑动变阻器连接电路中的电阻变大时，电压表的读数也随着变大，反之，随着变小，则发生这一现象的原因是(
)
A．电压表的正、负接线柱接错了
B．电压表的量程选择不合适
C．电压表坏了
D．电压表与滑动变阻器并联
7.在测量标有“0.3
A”字样灯泡的额定功率的实验中,估计灯泡额定功率约为1.5
W,电源电压保持不变,使用的电流表“0~0.6
A”、“0~3
A”量程完好,电压表“0~3
V”量程完好,但“0~15
V”的量程已损坏,滑动变阻器的铭牌上标有“50
Ω、1
A”字样。同学们按图正确连接好电路,滑动变阻器的滑片P在最大电阻位置上,闭合开关时,电压表、电流表的示数分别为2
V和0.2
A,则电源电压为　　　　
V;由于电压表0~15
V量程损坏,从电路中撤去了电压表,然后缓慢移动变阻器滑片P,当电流表示数为　　　　　A时,灯泡正常发光;观察发现此时滑动变阻器滑片P恰好处于变阻器的中点位置,据此计算出灯泡额定功率为　　　　　　
W。?
8.测量小灯泡电功率的实验中用到的基本仪表有________和________，需要测量的物理量有小灯泡______________和______________，其实验原理是________。测量小灯泡电功率的基本方法叫________。请在如图
甲所示虚线框中画出实验电路图，并用笔画线代替导线，按照你所画的电路连接图乙中的实物电路。(小灯泡标有“2.5
V　0.2
A”字样)
9.小灯泡标有“3.8V”字样，李镇同学用如图所示的电路来测定小灯泡的额定功率：
　　　　　　　　　　　　　　　　　
　　(1)至少要用_________节干电池串联起来做电源，
　　(2)闭合开关后，测小灯泡的额定功率发现电压表的读数为2.5V，则应使滑动变阻器的滑片P向_______滑动，
　　(3)闭合开关后，调节滑动变阻器，测得三组数据如下表，请将所缺数据填入表中：
实验次数
电压表读数V
电流表读数A
1
3.0
0.20
2
　
0.21
3
3.8
0.25
　　　(4)小灯泡的额定功率P=_________。
10.在测定“小灯泡电功率”的实验中，电源电压为，小灯泡额定电压为、电阻约为．
连接电路时开关应______，电流表、电压表应选合适的量程；
请你用笔画线代替导线，将图甲中的实物电路连接完整导线不能交叉；
闭合开关前，图甲中滑动变阻器的滑片P应位于______选填“A”或“B”端。在这个实验中，滑动变阻器的作用是：保护电路；b．______；在实验过程中出现了这样的情况：无论怎样调节滑动变阻器，电压表的读数都不能达到，出现这种情况的原因可能是：______；
同学闭合开关，移动滑片P到某一点时，电压表示数为，若他想测量小灯泡的额定功率，应将图甲中滑片P向______选填“A”或“B”端移动，使电压表的示数为______V；
同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的图象，根据图象信息，可计算出小灯泡的额定功率是______小灯泡的实际电功率随实际电压的增大而______选填“增大”或“减小”。小灯泡两端电压是时，其电阻是______，从图象可计算出小灯泡的电阻会变化，你认为主要的原因是______。
11.小雷想知道小灯泡的亮暗程度与什么因素有关，于是找来额定电流均小于0.6A，额定电压是2.5V的灯L，先后接在电源电压恒为6V的电路中，按照如图1所示的电路开始探究。
（1）请你用笔画线代替导线，根据图1所示的电路图，将图2所示实物图连接完整。
（2）若小雷连接电路后闭合开关，灯L几乎不发光，移动滑片P也不能改变灯的亮度。原因是他把滑动变阻器的　
　（选填“A、B”或“C、D”）接线柱接入了电路。
（3）小雷排除故障检查电路无误后，闭合开关，滑片P向　
　（选填“A”或“B”）端移动，使灯L发光，测出灯L的相关物理量，记录和计算结果如下表：
次数
电压/V
电流/A
实际功率/W
电阻/Ω
1
1.6
0.20
0.32
8.00
2
2.5
0.24
0.60
10.42
3
2.8
0.26
0.73
10.77
（4）小雷注意到灯L的亮度变化是：第二次比第﹣次亮，第三次比第二次更亮。结合表中数据得出的结论是小灯泡越亮，它的实际功率越　
　。
（5）小雷受此实验启发，想测定电动自行车上用作照明的LED（发光二极管）额定功率。在老师的帮助下通过实验得到该LED的电流电压图象如图3所示，查阅资料知道该LED的额定电压为3V，结合图象可得该LED的额定功率为　
　。小明进一步发现，在额定电压下工作时，LED比小灯泡L正常发光时亮，请对此现象作出解释　
　。
（6）小雷在实验结束后与同学们讨论：
①有同学认为“用上表中灯L的3次电阻的平均值代表它的电阻更准确。”这种说法错误的原因是小雷忽略了　
　对小灯电阻的影响。
②有同学认为“把灯L换成定值电阻，该实验可以用来研究导体中的电流与电压的关系。”你认为这种说法　
　（选填“正确”或“错误”）。
答案
1-6
C
D
C
A
B
D
7.12　0.3　1.35
8.
电压表　电流表　两端的电压　通过的电流P＝UI　伏安法　图略　图略
9.（1）3　
（2）左　
（3）3.2　
（4）0.95
10.断开
?
A
?
改变小灯泡两端的电压
?
滑动变阻器的最大阻值太小或滑动变阻器接错了
?
B
?
?
?
增大
?
10
?
灯丝的电阻随温度的变化而变化
11.（1）
（2）A、B；
（3）A；（4）大；
（5）0.072；
LED灯把电能转化成光能的效率高；（6）①温度；②正确。
