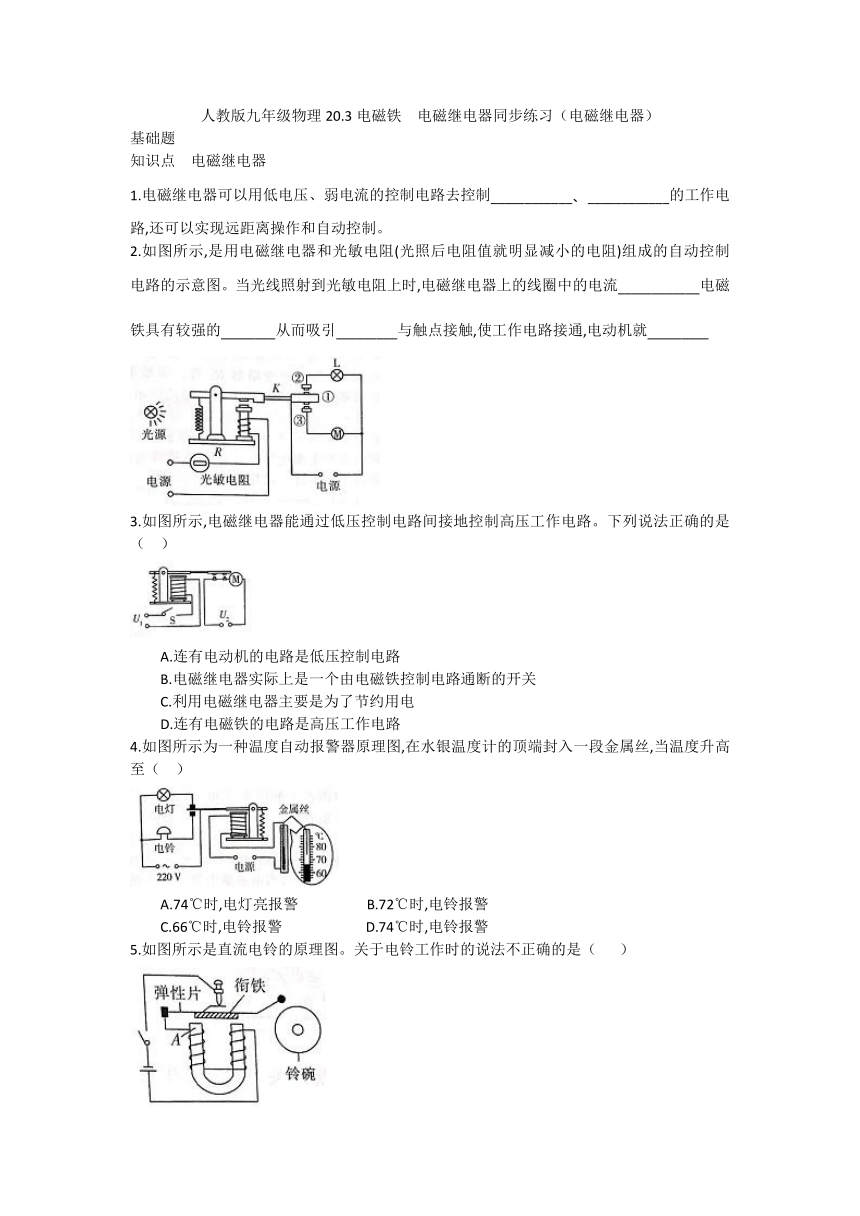

人教版九年级物理20.3电磁铁 电磁继电器同步练习（电磁继电器）含答案

人教版九年级物理20.3电磁铁
电磁继电器同步练习（电磁继电器）
基础题
知识点
电磁继电器
1.电磁继电器可以用低电压、弱电流的控制电路去控制____________、____________的工作电路,还可以实现远距离操作和自动控制。
2.如图所示,是用电磁继电器和光敏电阻(光照后电阻值就明显减小的电阻)组成的自动控制电路的示意图。当光线照射到光敏电阻上时,电磁继电器上的线圈中的电流____________电磁铁具有较强的________从而吸引_________与触点接触,使工作电路接通,电动机就_________
3.如图所示,电磁继电器能通过低压控制电路间接地控制高压工作电路。下列说法正确的是（
）
A.连有电动机的电路是低压控制电路
B.电磁继电器实际上是一个由电磁铁控制电路通断的开关
C.利用电磁继电器主要是为了节约用电
D.连有电磁铁的电路是高压工作电路
4.如图所示为一种温度自动报警器原理图,在水银温度计的顶端封入一段金属丝,当温度升高至（
）
A.74℃时,电灯亮报警
B.72℃时,电铃报警
C.66℃时,电铃报警
D.74℃时,电铃报警

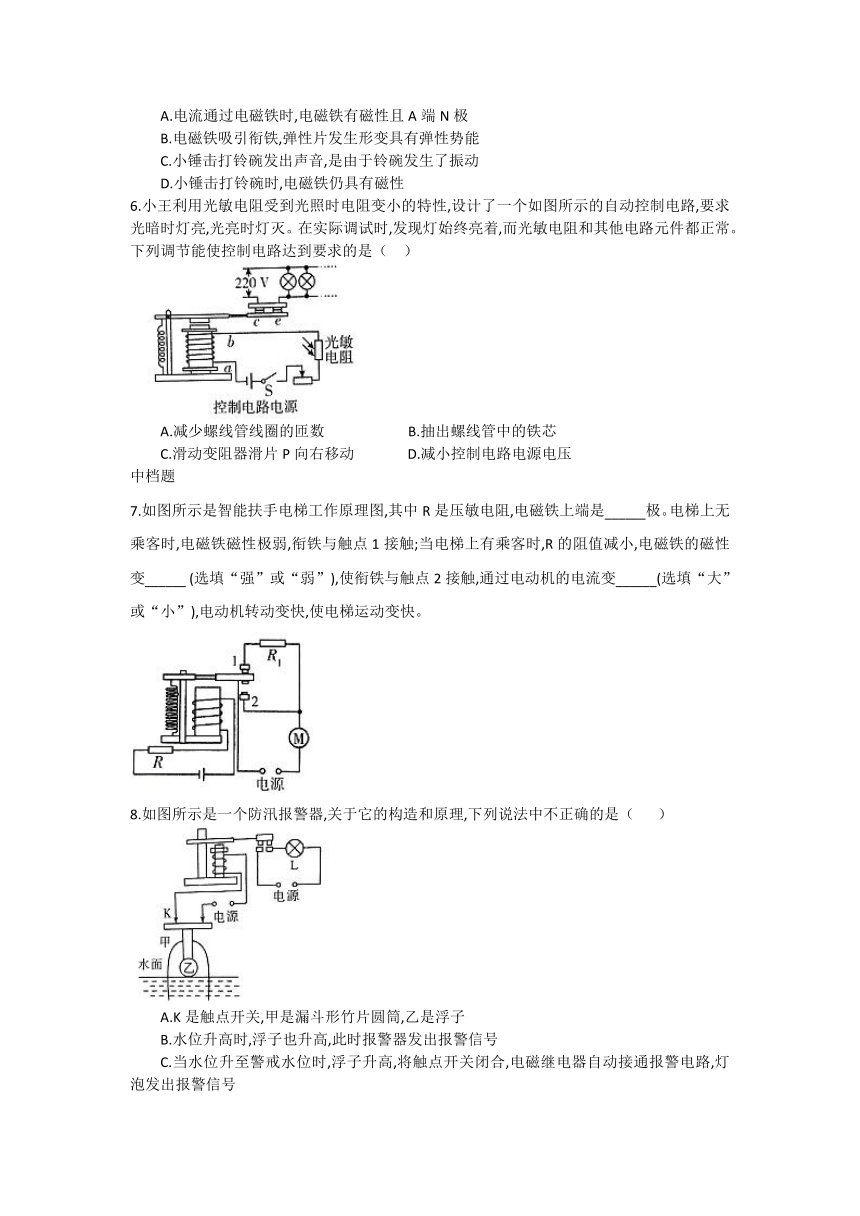

5.如图所示是直流电铃的原理图。关于电铃工作时的说法不正确的是（
）
A.电流通过电磁铁时,电磁铁有磁性且A端N极
B.电磁铁吸引衔铁,弹性片发生形变具有弹性势能
C.小锤击打铃碗发出声音,是由于铃碗发生了振动
D.小锤击打铃碗时,电磁铁仍具有磁性
6.小王利用光敏电阻受到光照时电阻变小的特性,设计了一个如图所示的自动控制电路,要求光暗时灯亮,光亮时灯灭。在实际调试时,发现灯始终亮着,而光敏电阻和其他电路元件都正常。下列调节能使控制电路达到要求的是（
）
A.减少螺线管线圈的匝数
B.抽出螺线管中的铁芯
C.滑动变阻器滑片P向右移动
D.减小控制电路电源电压
中档题
7.如图所示是智能扶手电梯工作原理图,其中R是压敏电阻,电磁铁上端是______极。电梯上无乘客时,电磁铁磁性极弱,衔铁与触点1接触;当电梯上有乘客时,R的阻值减小,电磁铁的磁性变______
(选填“强”或“弱”),使衔铁与触点2接触,通过电动机的电流变______(选填“大”或“小”),电动机转动变快,使电梯运动变快。
8.如图所示是一个防汛报警器,关于它的构造和原理,下列说法中不正确的是（
）
A.K是触点开关,甲是漏斗形竹片圆筒,乙是浮子
B.水位升高时,浮子也升高,此时报警器发出报警信号
C.当水位升至警戒水位时,浮子升高,将触点开关闭合,电磁继电器自动接通报警电路,灯泡发出报警信号
D.当水位降至警戒水位以下时,浮子下降,电磁继电器电路断开,报警信号自动解除
9.(双选)电梯出于安全考虑,设置有超载自动报警系统,其工作原理如图所示,R1为保护电阻,R2为压敏电阻,其阻值随压力增大而减小。下列说法正确的是（
）
A.电磁继电器的控制电路相当于工作电路的开关
B.超载时,电磁铁的磁性减弱
C.工作时,电磁铁的上端为N极
D.正常情况下(未超载),K与B接触
10.如图所示是“自动水位显示器”的电路图。当水位未到达金属块B时,绿灯亮;当水位到达B时,红灯亮。请根据以上要求,用笔画线代替导线,完成工作电路的连接
11.如图所示,是一种安全门锁的工作原理示意图。保安室里的工作人员通过开关即可控制安全门锁的开、闭。请你根据示意图,分析安全门锁的工作原理。
综合题
12.小明设计了一种“自动限重器”,如图甲所示,该装置由控制电路和工作电路组成,其主要元件有电磁继电器、货物装载机(实质是电动机)、压敏电阻R1和滑动变阻器R2等。压敏电阻R1的阻值随压力F变化的关系如图乙所示。当货架承受的压力达到限定值,电磁继电器会自动控制货物装载机停止向货架上摆放物品,已知控制电路的电源电压U=6V,电磁继电器线圈的阻值忽略不计。请你解答下列问题:
（1）由图乙中的图象可知,随着压力F的增大压敏电阻R1的阻值将______
(2)用笔画线代替导线将图甲的电路连接完整。
(3)随着控制电路电流的增大,电磁铁的磁性将______当电磁继电器线圈中的电流大小为30mA时,衔铁被吸下。若货架能承受的最大压力为800N,则所选滑动变阻器R2的最大阻值至少为______Ω
答案
高电压
强电流
增大
磁性
衔铁
③
工作
B
D
D
C
S
强
大
B
AC
略
电流
总功率
短路
焦耳定律
略
减小
略
增强
120
