人教版九年级物理20.4电动机同步练习 含答案

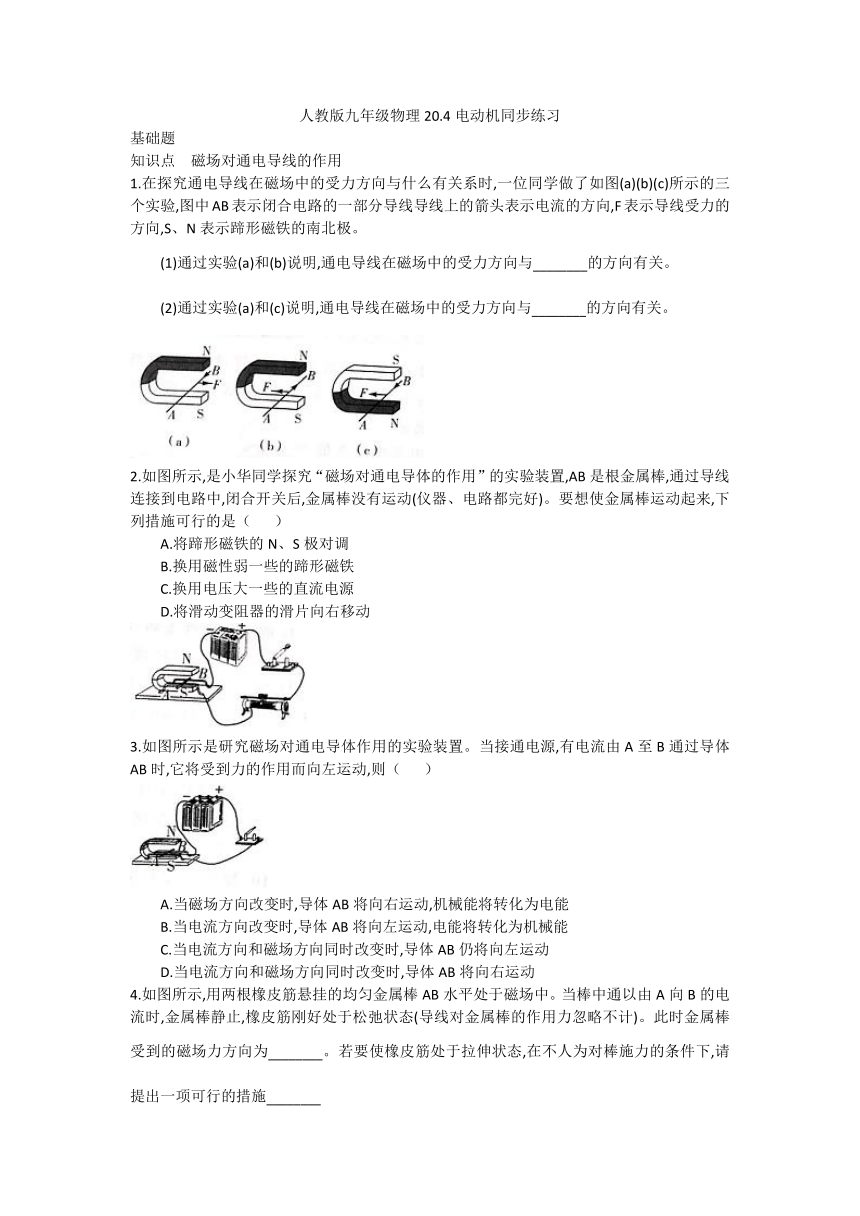

人教版九年级物理20.4电动机同步练习
基础题
知识点
磁场对通电导线的作用
1.在探究通电导线在磁场中的受力方向与什么有关系时,一位同学做了如图(a)(b)(c)所示的三个实验,图中AB表示闭合电路的一部分导线导线上的箭头表示电流的方向,F表示导线受力的方向,S、N表示蹄形磁铁的南北极。
(1)通过实验(a)和(b)说明,通电导线在磁场中的受力方向与________的方向有关。
(2)通过实验(a)和(c)说明,通电导线在磁场中的受力方向与________的方向有关。
2.如图所示,是小华同学探究“磁场对通电导体的作用”的实验装置,AB是根金属棒,通过导线连接到电路中,闭合开关后,金属棒没有运动(仪器、电路都完好)。要想使金属棒运动起来,下列措施可行的是（
）
A.将蹄形磁铁的N、S极对调
B.换用磁性弱一些的蹄形磁铁
C.换用电压大一些的直流电源
D.将滑动变阻器的滑片向右移动
3.如图所示是研究磁场对通电导体作用的实验装置。当接通电源,有电流由A至B通过导体AB时,它将受到力的作用而向左运动,则（
）
A.当磁场方向改变时,导体AB将向右运动,机械能将转化为电能
B.当电流方向改变时,导体AB将向左运动,电能将转化为机械能
C.当电流方向和磁场方向同时改变时,导体AB仍将向左运动
D.当电流方向和磁场方向同时改变时,导体AB将向右运动
4.如图所示,用两根橡皮筋悬挂的均匀金属棒AB水平处于磁场中。当棒中通以由A向B的电流时,金属棒静止,橡皮筋刚好处于松弛状态(导线对金属棒的作用力忽略不计)。此时金属棒受到的磁场力方向为________。若要使橡皮筋处于拉伸状态,在不人为对棒施力的条件下,请提出一项可行的措施________

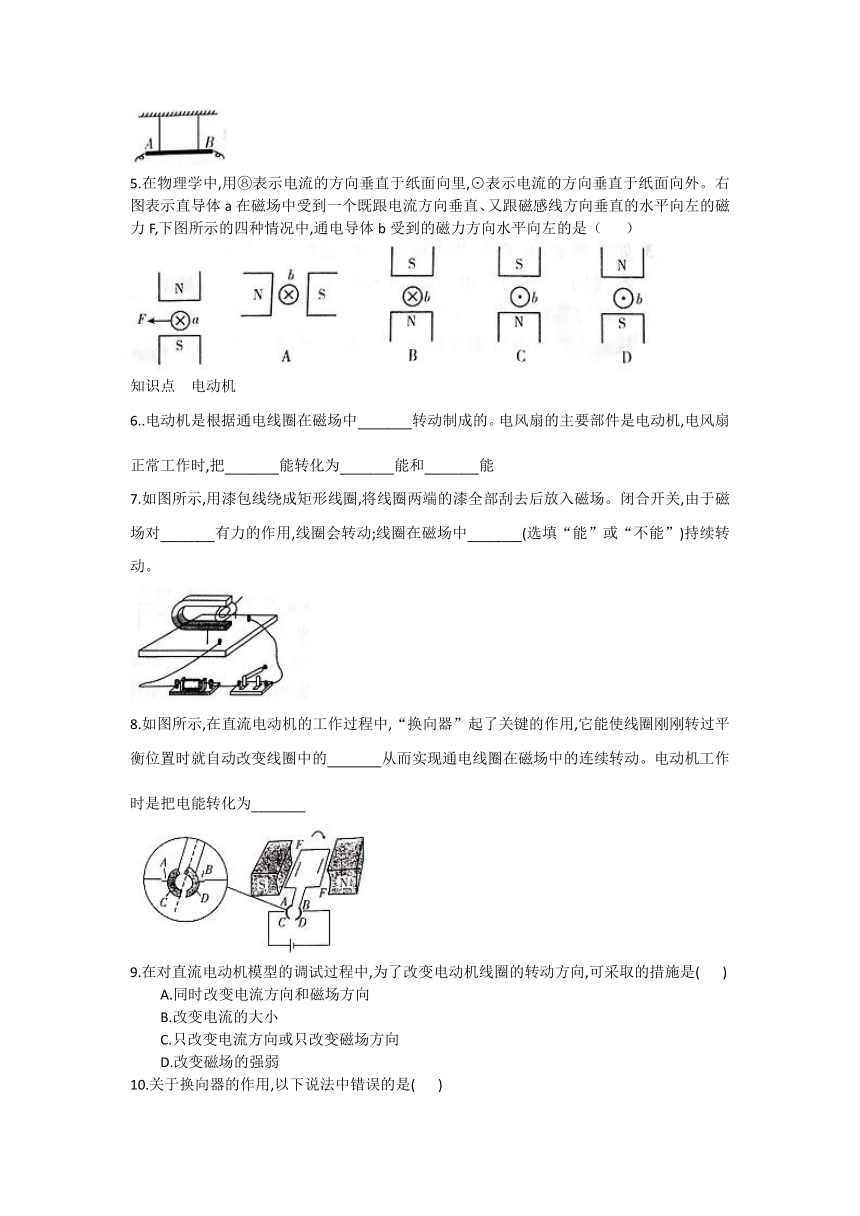

5.在物理学中,用⑧表示电流的方向垂直于纸面向里,⊙表示电流的方向垂直于纸面向外。右图表示直导体a在磁场中受到一个既跟电流方向垂直、又跟磁感线方向垂直的水平向左的磁力F,下图所示的四种情况中,通电导体b受到的磁力方向水平向左的是（
）
知识点
电动机
6..电动机是根据通电线圈在磁场中________转动制成的。电风扇的主要部件是电动机,电风扇正常工作时,把________能转化为________能和________能
7.如图所示,用漆包线绕成矩形线圈,将线圈两端的漆全部刮去后放入磁场。闭合开关,由于磁场对________有力的作用,线圈会转动;线圈在磁场中________(选填“能”或“不能”)持续转动。
8.如图所示,在直流电动机的工作过程中,“换向器”起了关键的作用,它能使线圈刚刚转过平衡位置时就自动改变线圈中的________从而实现通电线圈在磁场中的连续转动。电动机工作时是把电能转化为________
9.在对直流电动机模型的调试过程中,为了改变电动机线圈的转动方向,可采取的措施是(
)
A.同时改变电流方向和磁场方向
B.改变电流的大小
C.只改变电流方向或只改变磁场方向
D.改变磁场的强弱

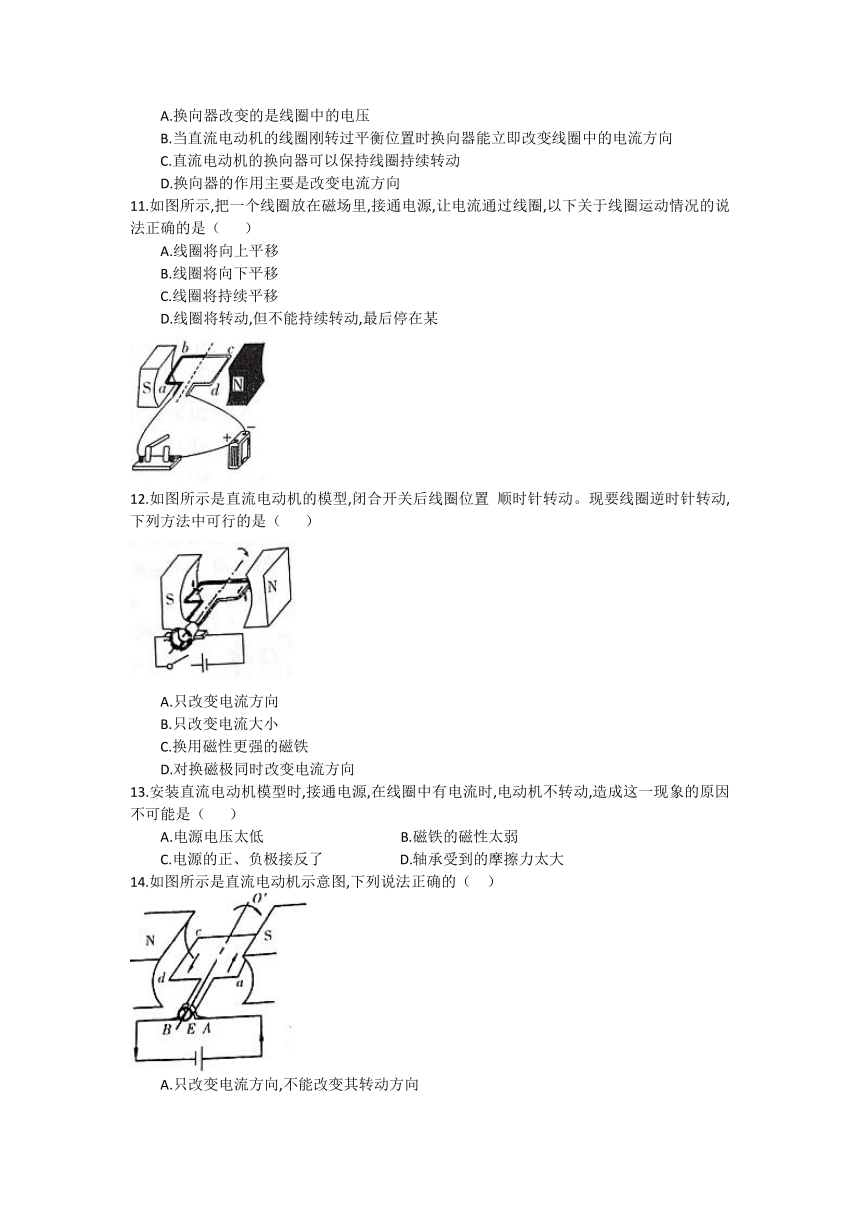

10.关于换向器的作用,以下说法中错误的是(
)
A.换向器改变的是线圈中的电压
B.当直流电动机的线圈刚转过平衡位置时换向器能立即改变线圈中的电流方向
C.直流电动机的换向器可以保持线圈持续转动
D.换向器的作用主要是改变电流方向
11.如图所示,把一个线圈放在磁场里,接通电源,让电流通过线圈,以下关于线圈运动情况的说法正确的是（
）
A.线圈将向上平移
B.线圈将向下平移
C.线圈将持续平移
D.线圈将转动,但不能持续转动,最后停在某
12.如图所示是直流电动机的模型,闭合开关后线圈位置
顺时针转动。现要线圈逆时针转动,下列方法中可行的是（
）
A.只改变电流方向
B.只改变电流大小
C.换用磁性更强的磁铁
D.对换磁极同时改变电流方向
13.安装直流电动机模型时,接通电源,在线圈中有电流时,电动机不转动,造成这一现象的原因不可能是（
）
A.电源电压太低
B.磁铁的磁性太弱
C.电源的正、负极接反了
D.轴承受到的摩擦力太大
14.如图所示是直流电动机示意图,下列说法正确的（
）
A.只改变电流方向,不能改变其转动方向
B.只改变磁场方向,不能改变其转动方向
C.同时改变磁场和电流方向,不能改变其转动方向
D.同时改变磁场和电流方向,方向
15.如图所示为通电线圈在磁场中的甲、乙两个位置,关于线圈在这两个位置的说法中正确的是（
）
A.通电线圈在甲位置会静止,此时线圈不受外磁场对它的作用力
B.通电线圈在乙位置会静止,此时线圈不受外磁场对它的作用力
C.通电线圈在甲位置会静止,此时线圈仍受外磁场对它的作用力
D通电线圈在乙位置会静止,此时线圈上下两个边受力大小一样、方向却相反
16.如图甲所示,使线圈位于两磁极间
(1)通电后,图中ab段导线的电流方向是________(选填“由a到b”或“由b到a”)。图中ab段导线受磁场力的方向向上,用箭头标出图丙中ab段导线所受磁场力的方向。(2)线圈转过图乙所示位置,用________的办法可使线圈靠磁场力继续顺时针转动至少半圈。
17.在探究“电动机为什么会转动”的实验中:
(1)我们首先想到的是磁体间发生相互作用是因为一个磁体放在了另一个磁体的磁场中,那么通电导体周围也存在________磁体会对通电导体产生力的作用吗?
(2)如图所示,将一根导体ab置于蹄形磁铁的两极之间,未闭合开关前,导体________闭合开关后,导体________说明磁场对________导体有力的作用;
(3)断开开关,将图中磁铁的N、S极对调,再闭合开关,会发现导体ab的运动方向与对调前的运动方向说明通电导体在磁场中的受力方向与________有关;
(4)断开开关,将图中电源的正、负极对调,再闭合开关,会发现导体ab的运动方向与对调前的运动方向________,说明通电导体在磁场中的受力方向与________有关;
(5)如果同时改变磁场方向和电流方向________
(选填“能”或“不能”)确定受力方向与磁场方向或电流方向是否有关。
综合题
18.如图所示的实验装置,在两根水平且平行的金属轨道上放一根轻质导体ab。
接通电源,这时会看到导体ab向左运动,这表明________________
(2)若只对调磁体的磁极或只改变导体ab中的电流方向,观察到导体ab均向右运动,这表明________________________
(3)如果把磁体的两极对调,同时改变通过导体ab中的电流方向,会看到导体ab的运动方向跟原来________(选填“相同”或“相反”)。
答案
电流
磁场
C
C
竖直向上
改变电流方向
C
受力
电
内
机械
通电导体
不能
电流方向
机械能
C
A
D
A
C
C
D
由a到b
略
改变电流方向
磁场
静止不动
运动
通电
相反
磁场方向
相反
电流方向
不能
通电导体在磁场中受到力的作用
通电导体在磁场中受力方向和电流方向均有关
相同
