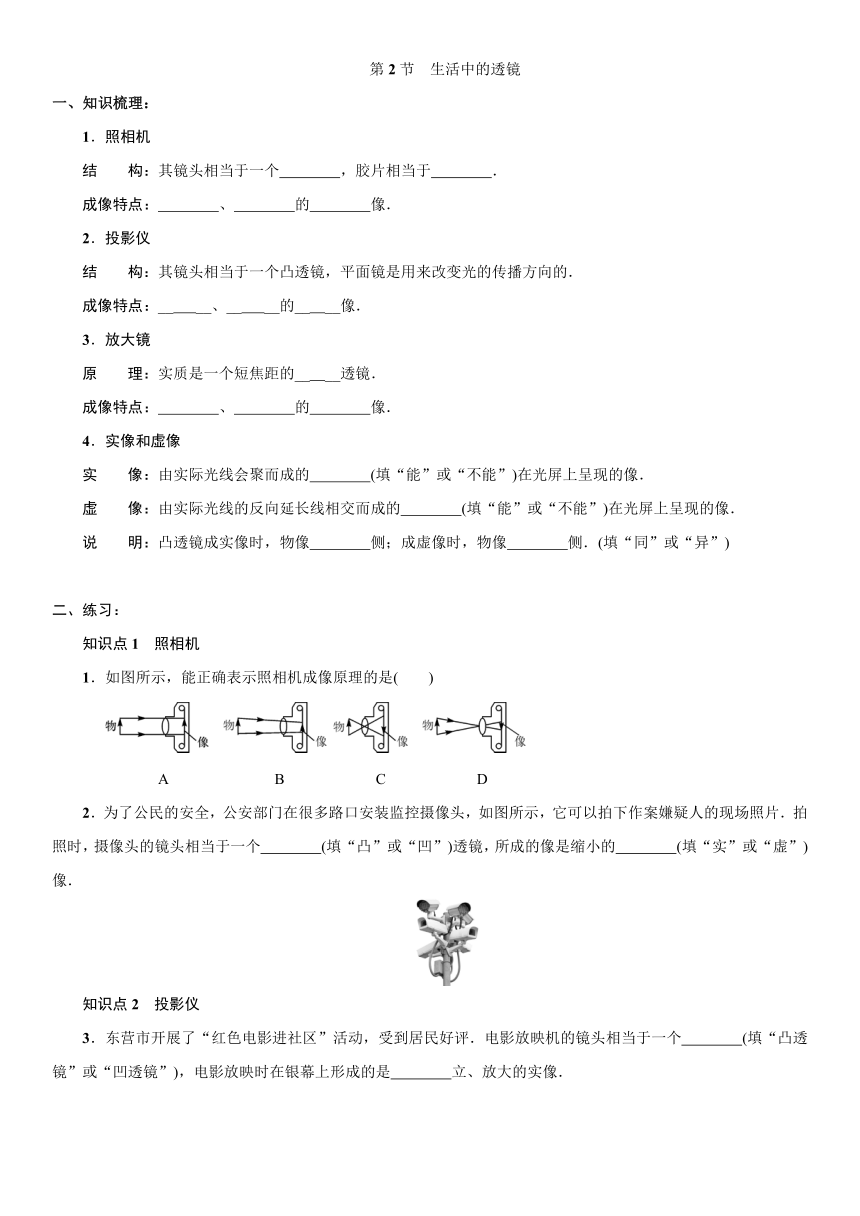

第2节　生活中的透镜
一、知识梳理：
1．照相机
结　　构：其镜头相当于一个 ，胶片相当于 ．
成像特点： 、 的 像．
2．投影仪
结　　构：其镜头相当于一个凸透镜，平面镜是用来改变光的传播方向的．
成像特点：__ __、__ __的__ __像．
3．放大镜
原　　理：实质是一个短焦距的__ __透镜．
成像特点： 、 的 像．
4．实像和虚像
实　　像：由实际光线会聚而成的 (填“能”或“不能”)在光屏上呈现的像．
虚　　像：由实际光线的反向延长线相交而成的 (填“能”或“不能”)在光屏上呈现的像．
说　　明：凸透镜成实像时，物像 侧；成虚像时，物像 侧．(填“同”或“异”)
二、练习：
知识点1　照相机
1．如图所示，能正确表示照相机成像原理的是( )

A B C D
2．为了公民的安全，公安部门在很多路口安装监控摄像头，如图所示，它可以拍下作案嫌疑人的现场照片．拍照时，摄像头的镜头相当于一个 (填“凸”或“凹”)透镜，所成的像是缩小的 (填“实”或“虚”)像．
知识点2　投影仪
3．东营市开展了“红色电影进社区”活动，受到居民好评．电影放映机的镜头相当于一个 (填“凸透镜”或“凹透镜”)，电影放映时在银幕上形成的是 立、放大的实像．
4．如图所示是投影仪成像示意图，投影仪上有一块平面镜，它的作用是 ，使光能够投射到屏幕上．
知识点3　放大镜
5．同学们在用温度计测量烧杯中水的温度时，从侧面可以观察到温度计插入水中的部分变大了．下列设备中应用了这一光学原理的是( )
A．照相机 B．放大镜 C．投影仪 D．平面镜
6．小丑鱼颜色艳丽、体型较小，因此水族馆常将它放入球形鱼缸中以便观赏(如图所示)，球形鱼缸起到了 镜的作用，我们看到的小丑鱼是它通过球形鱼缸形成的正立、放大的 (填“实像”或“虚像”)．
知识点4　实像和虚像
7．实像与虚像的对比：
实像 虚像
成因 由 光线汇聚而成 由实际光线(反射光线或折射光线)的
相交而成
效果 光屏 呈现、底片可感光、人眼能看到 光屏 呈现、底片不可感光、人眼能看到
正倒 立 立
位置 折射成像时，物、像处于透镜 侧 反射成像时，物、像处于镜面 侧；折射成像时，物、像处于透镜 侧
举例 ，照相机、幻灯机成像 、放大镜成像

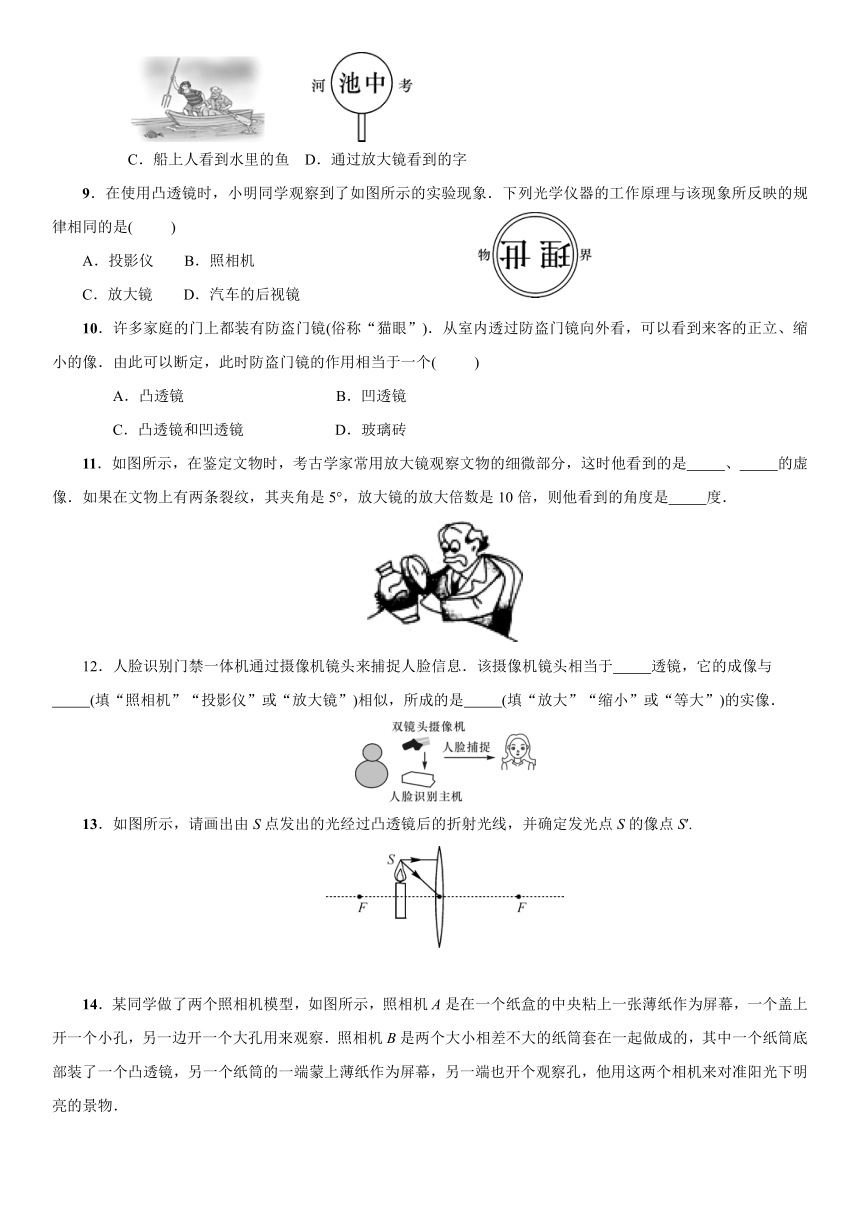

8．如图所示的四个情景中，成实像的是( )
　　 　
A．水面飞鸟的“倒影” B．照相机胶片上的像
　　
C．船上人看到水里的鱼 D．通过放大镜看到的字
9．在使用凸透镜时，小明同学观察到了如图所示的实验现象．下列光学仪器的工作原理与该现象所反映的规律相同的是( )
A．投影仪 B．照相机
C．放大镜 D．汽车的后视镜
10．许多家庭的门上都装有防盗门镜(俗称“猫眼”)．从室内透过防盗门镜向外看，可以看到来客的正立、缩小的像．由此可以断定，此时防盗门镜的作用相当于一个( )
A．凸透镜 B．凹透镜
C．凸透镜和凹透镜 D．玻璃砖
11．如图所示，在鉴定文物时，考古学家常用放大镜观察文物的细微部分，这时他看到的是 、 的虚像．如果在文物上有两条裂纹，其夹角是5°，放大镜的放大倍数是10倍，则他看到的角度是 度．
人脸识别门禁一体机通过摄像机镜头来捕捉人脸信息．该摄像机镜头相当于 透镜，它的成像与
(填“照相机”“投影仪”或“放大镜”)相似，所成的是 (填“放大”“缩小”或“等大”)的实像．
13．如图所示，请画出由S点发出的光经过凸透镜后的折射光线，并确定发光点S的像点S′.
14．某同学做了两个照相机模型，如图所示，照相机A是在一个纸盒的中央粘上一张薄纸作为屏幕，一个盖上开一个小孔，另一边开一个大孔用来观察．照相机B是两个大小相差不大的纸筒套在一起做成的，其中一个纸筒底部装了一个凸透镜，另一个纸筒的一端蒙上薄纸作为屏幕，另一端也开个观察孔，他用这两个相机来对准阳光下明亮的景物．
(1)照相机A的成像原理是 _，照相机B的成像原理是_ __．
(2)照相机A成的是_ __，照相机B成的是__ __．(两空均填像的性质)
参考答案：
一、知识梳理：
1．照相机
结　　构：其镜头相当于一个__凸透镜__，胶片相当于__光屏__．
成像特点：__倒立__、__缩小__的__实__像．
2．投影仪
结　　构：其镜头相当于一个凸透镜，平面镜是用来改变光的传播方向的．
成像特点：__倒立__、__放大__的__实__像．
3．放大镜
原　　理：实质是一个短焦距的__凸__透镜．
成像特点：__正立__、__放大__的__虚__像．
4．实像和虚像
实　　像：由实际光线会聚而成的__能__(填“能”或“不能”)在光屏上呈现的像．
虚　　像：由实际光线的反向延长线相交而成的__不能__(填“能”或“不能”)在光屏上呈现的像．
说　　明：凸透镜成实像时，物像__异__侧；成虚像时，物像__同__侧．(填“同”或“异”)
二、练习：
1．D
2． __凸__ ， __实__ ．
3．__凸透镜__，_倒_．
4．__改变光的传播方向__
5．B
6．__凸透(放大)__,__虚像__．
7．
实像 虚像
成因 由__实际__光线汇聚而成 由实际光线(反射光线或折射光线)的__反向延长线__相交而成
效果 光屏__能__呈现、底片可感光、人眼能看到 光屏__不能__呈现、底片不可感光、人眼能看到
正倒 __倒__立 __正__立
位置 折射成像时，物、像处于透镜__异__侧 反射成像时，物、像处于镜面__异__侧；折射成像时，物、像处于透镜__同__侧
举例 __小孔成像__，照相机、幻灯机成像 __平面镜成像__、放大镜成像
8．B
9．A
10．B
11． __正立__、__放大__.__5__ ．
12．_凸__，__照相机_,__缩小__
13．解：
　
14．(1)照相机A的成像原理是__光的直线传播__，照相机B的成像原理是__凸透镜成像__．
(2)照相机A成的是__倒立、缩小的实像__，照相机B成的是__倒立、缩小的实像__．(两空均填像的性质)
