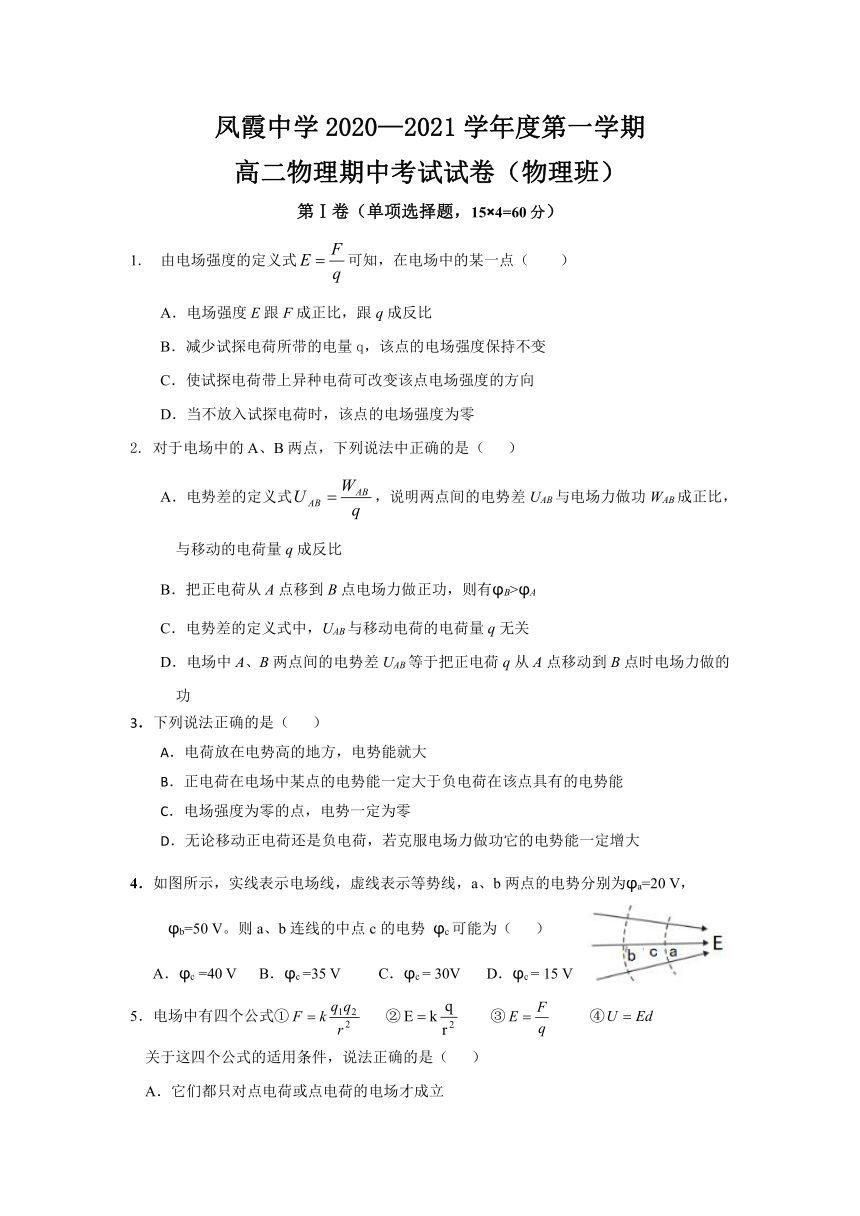

凤霞中学2020—2021学年度第一学期
高二物理期中考试试卷（物理班）
第Ⅰ卷（单项选择题，15×4=60分）
1. 由电场强度的定义式可知，在电场中的某一点（ ）
A．电场强度E跟F成正比，跟q成反比
B．减少试探电荷所带的电量q，该点的电场强度保持不变
C．使试探电荷带上异种电荷可改变该点电场强度的方向
D．当不放入试探电荷时，该点的电场强度为零
2. 对于电场中的A、B两点，下列说法中正确的是（ ）
A．电势差的定义式，说明两点间的电势差UAB与电场力做功WAB成正比，与移动的电荷量q成反比
B．把正电荷从A点移到B点电场力做正功，则有φB>φA
C．电势差的定义式中，UAB与移动电荷的电荷量q无关
D．电场中A、B两点间的电势差UAB等于把正电荷q从A点移动到B点时电场力做的功
3．下列说法正确的是（ ）
A．电荷放在电势高的地方，电势能就大
B．正电荷在电场中某点的电势能一定大于负电荷在该点具有的电势能
C．电场强度为零的点，电势一定为零
D．无论移动正电荷还是负电荷，若克服电场力做功它的电势能一定增大
4．如图所示，实线表示电场线，虚线表示等势线，a、b两点的电势分别为φa=20 V，
φb=50 V。则a、b连线的中点c的电势 φc可能为（ ）
A．φc =40 V B．φc =35 V C．φc = 30V D．φc = 15 V
5．电场中有四个公式① ② ③ ④
关于这四个公式的适用条件，说法正确的是（ ）
A．它们都只对点电荷或点电荷的电场才成立
B．①②③只对点电荷或点电荷的场成立，④只对匀强电场成立
C．①②只对点电荷成立，③对任何电场都成立，④只对匀强电场才成立
D．①②只对点电荷成立，③④对任何电场都成立

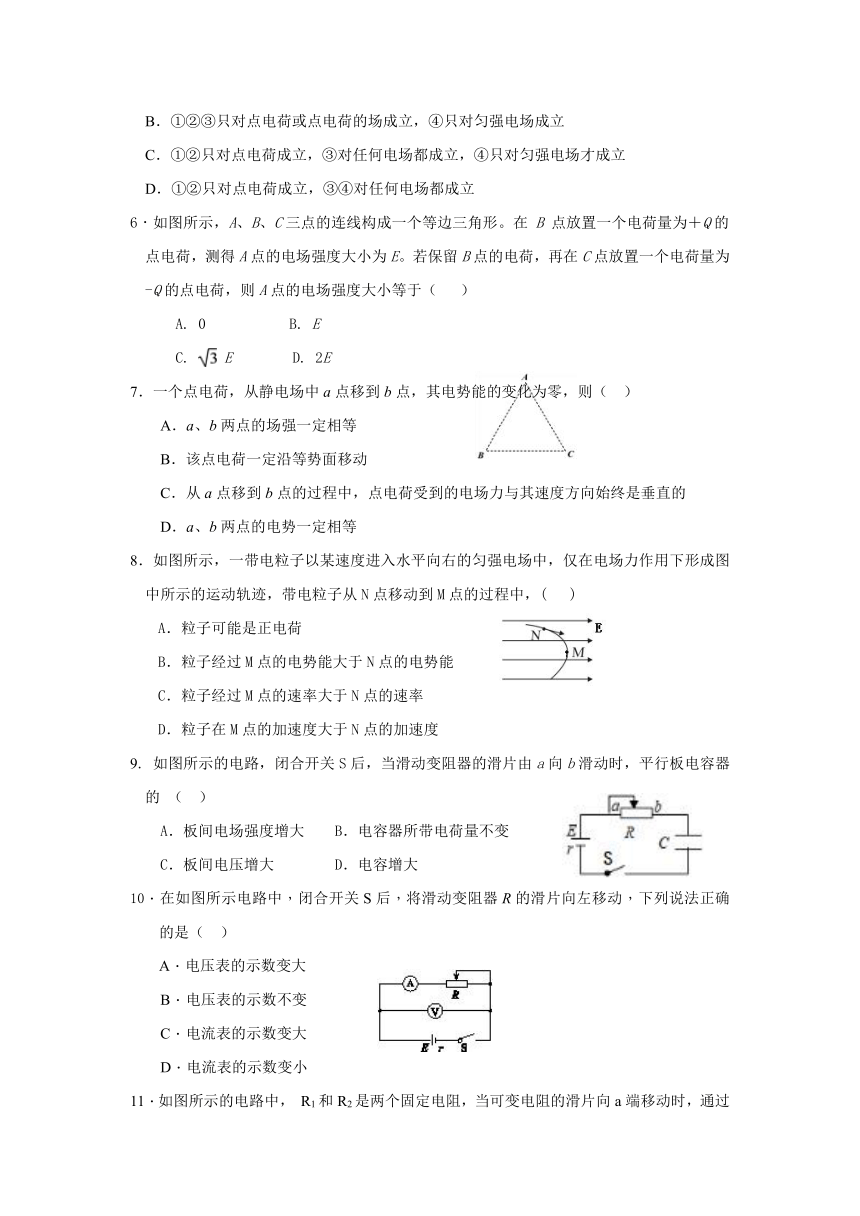

6．如图所示，A、B、C三点的连线构成一个等边三角形。在 B 点放置一个电荷量为＋Q的点电荷，测得A点的电场强度大小为E。若保留B点的电荷，再在C点放置一个电荷量为-Q的点电荷，则A点的电场强度大小等于（ ）
A. 0 B. E
C. E D. 2E
7．一个点电荷，从静电场中a点移到b点，其电势能的变化为零，则（ ）　　
A．a、b两点的场强一定相等
B．该点电荷一定沿等势面移动
C．从a点移到b点的过程中，点电荷受到的电场力与其速度方向始终是垂直的
D．a、b两点的电势一定相等
8．如图所示，一带电粒子以某速度进入水平向右的匀强电场中，仅在电场力作用下形成图中所示的运动轨迹，带电粒子从N点移动到M点的过程中，( )
A．粒子可能是正电荷
B．粒子经过M点的电势能大于N点的电势能
C．粒子经过M点的速率大于N点的速率
D．粒子在M点的加速度大于N点的加速度
9. 如图所示的电路，闭合开关S后，当滑动变阻器的滑片由a向b滑动时，平行板电容器的 （ ）
A．板间电场强度增大 B．电容器所带电荷量不变
C．板间电压增大 D．电容增大
10．在如图所示电路中，闭合开关S后，将滑动变阻器R的滑片向左移动，下列说法正确的是（ ）
A．电压表的示数变大
B．电压表的示数不变
C．电流表的示数变大
D．电流表的示数变小

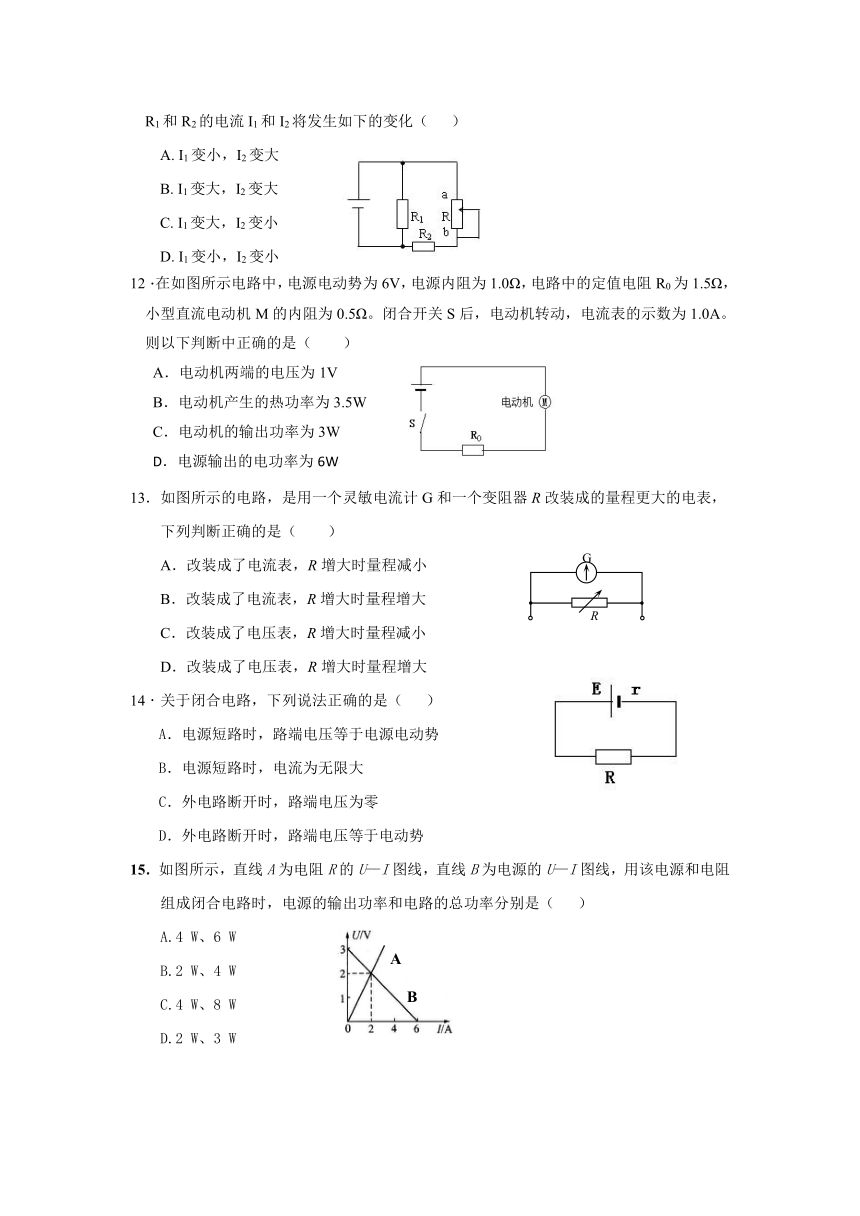

11．如图所示的电路中， R1和R2是两个固定电阻，当可变电阻的滑片向a端移动时，通过R1和R2的电流I1和I2将发生如下的变化（ ）
A. I1变小，I2变大
B. I1变大，I2变大
C. I1变大，I2变小
D. I1变小，I2变小
12．在如图所示电路中，电源电动势为6V，电源内阻为1.0Ω，电路中的定值电阻R0为1.5Ω，小型直流电动机M的内阻为0.5Ω。闭合开关S后，电动机转动，电流表的示数为1.0A。则以下判断中正确的是（ ）
A．电动机两端的电压为1V　
B．电动机产生的热功率为3.5W
C．电动机的输出功率为3W
D．电源输出的电功率为6W
13．如图所示的电路，是用一个灵敏电流计G和一个变阻器R改装成的量程更大的电表，
下列判断正确的是（ ）
A．改装成了电流表，R增大时量程减小
B．改装成了电流表，R增大时量程增大
C．改装成了电压表，R增大时量程减小
D．改装成了电压表，R增大时量程增大
14．关于闭合电路，下列说法正确的是（ ）
A．电源短路时，路端电压等于电源电动势
B．电源短路时，电流为无限大
C．外电路断开时，路端电压为零
D．外电路断开时，路端电压等于电动势
15．如图所示，直线A为电阻R的U—I图线，直线B为电源的U—I图线，用该电源和电阻组成闭合电路时，电源的输出功率和电路的总功率分别是（ ）
A.4 W、6 W
B.2 W、4 W
C.4 W、8 W
D.2 W、3 W
第Ⅱ卷（非选择题，共40分）
16.（10分）下面几种测量工具，请按照读数的规则读出其示数
（1）游标卡尺的读数是______cm
（2）螺旋测微器的读数是______mm
（3）电流表的读数是______A
（4）电压表的读数是______V
（5）多用电表选择开关指在Ω×100档位，其读数是_____Ω


17．（8分）用伏安法测定一段阻值约为5Ω左右的金属导线的电阻，要求测量结果尽量准确，备有以下器材：
A．电池组(电动势5V，内阻1Ω左右)；
B．电流表(0～3A，内阻约为0.125Ω)；
C．电流表(0～0.6A，内阻约0.5Ω)；
D．电压表(0～3V，内阻约3kΩ):
E．电压表(0～15V，内阻约15kΩ,)；
F．滑动变阻器(0～5Ω，额定电流1A)；
G．滑动变阻器(0～20Ω，额定电流1A)；
H．滑动变阻器(0～100Ω，额定电流0.3A)；
I．开关、导线
（1）应该选择的电压表是_____、电流表是_____、滑动变阻器是____（填器材前面的字母）
（2）经过最优化分析，应该首选下列哪个电路图进行实验？ ____
18．（8分）在《测定电池的电动势和内电阻》实验中，所给的器材有：
①电压表V: 0～3～15V；
②电流表A： 0～0.6～3A；
③变阻器R1（10Ω，2A）；
④变阻器R2(总电阻100Ω,0.2A)；
⑤开关S和导线若干；
⑥两节被测干电池。
（1）在虚线框中画出实验电路图（电路图中标明滑动变阻器的符号“R1”或“R2”）
（2）请用笔画线代替导线将器件按电路图连成实物电路
（3）如图所示，U-I图上是由实验测得的数据描出的点。请你把点连成图线，并由图线计算电源的电动势E＝＿＿＿V、内阻r=＿＿＿Ω．（保留3位有效数字）
19．（14分）如图所示，一个质量为m=2.0×10-11 kg，电荷量q=+1.0 ×10-5C的带电微粒（重力忽略不计），从静止开始经U1=100V电压加速后，水平进入两平行金属板间的偏转电场中。金属板长L=20cm，两板间距d=10cm。求：
⑴微粒进入偏转电场时的速度
⑵若微粒射出电场时偏转角为30°，则两金属板间的电压U2是多大？
2020—2021学年度第一学期
高二年级物理科期中考试试题答案（物理班）
第Ⅰ卷：单项选择题（每小题4分，共15×4=60分）
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
B C D A C B D B B C A C A D A
第Ⅱ卷：非选择题（共40分）
（10分） 1.170、6.080、0.42 、2.24、1500
（8分）（1）D，C，G （2）B
（8分）（1）如下图 （2）如下图 （3）E=3.00V r=1.00Ω

19.（14分）
【解】（1）带电微粒在加速电场运动过程中，
由动能定理 （3分）
（2分）
微粒离开偏转电场时，由几何知识
（2分）
（1分）
（1分）
（1分）
联立以上各式，得 （2分）
代入数值，解得U2=100V （2分）
