2020-2021学年九年级物理期末复习 19.1 家庭电路 高频易错题汇编（附解析）

中小学教育资源及组卷应用平台
19.1 家庭电路 高频易错题集
一．选择题（共10小题）
1．下列关于家庭电路的组成顺序正确的是（　　）
A．进户输电线、电能表、总开关、保险装置、用电器
B．进户输电线、总开关、保险装置、电能表、用电器
C．进户输电线、总开关、保险装置、用电器、电能表
D．进户输电线、用电器、电能表、总开关、保险装置
2．如图所示是某家庭电路的组成示意图，1、2、3、4方框内的元件填写正确的是（　　）
A．电能表 插座 灯 开关
B．保险盒 灯 开关 插座
C．保险盒 插座 灯 开关
D．电能表 插座 开关 灯
3．现在一般标准住宅户内配电系统都使用了空气开关、漏电保护器、三线插座等设备（如图），其中各个设备的特征是（　　）
A．电能表上可以直接读取应该交的电费
B．三孔插座正中间的插孔应接三脚插头的最长脚
C．空气开关的作用与保险丝的作用完全相同
D．漏电保护器在灯泡的灯丝烧断时，将电流导入大地
4．关于学校的照明电路，下列说法正确的是（　　）
A．全校电灯都是串联的
B．全校电灯开关都闭合时总电阻最小
C．全校电灯开关都闭合时总电阻最大
D．全校电灯开关都闭合时总电流最小

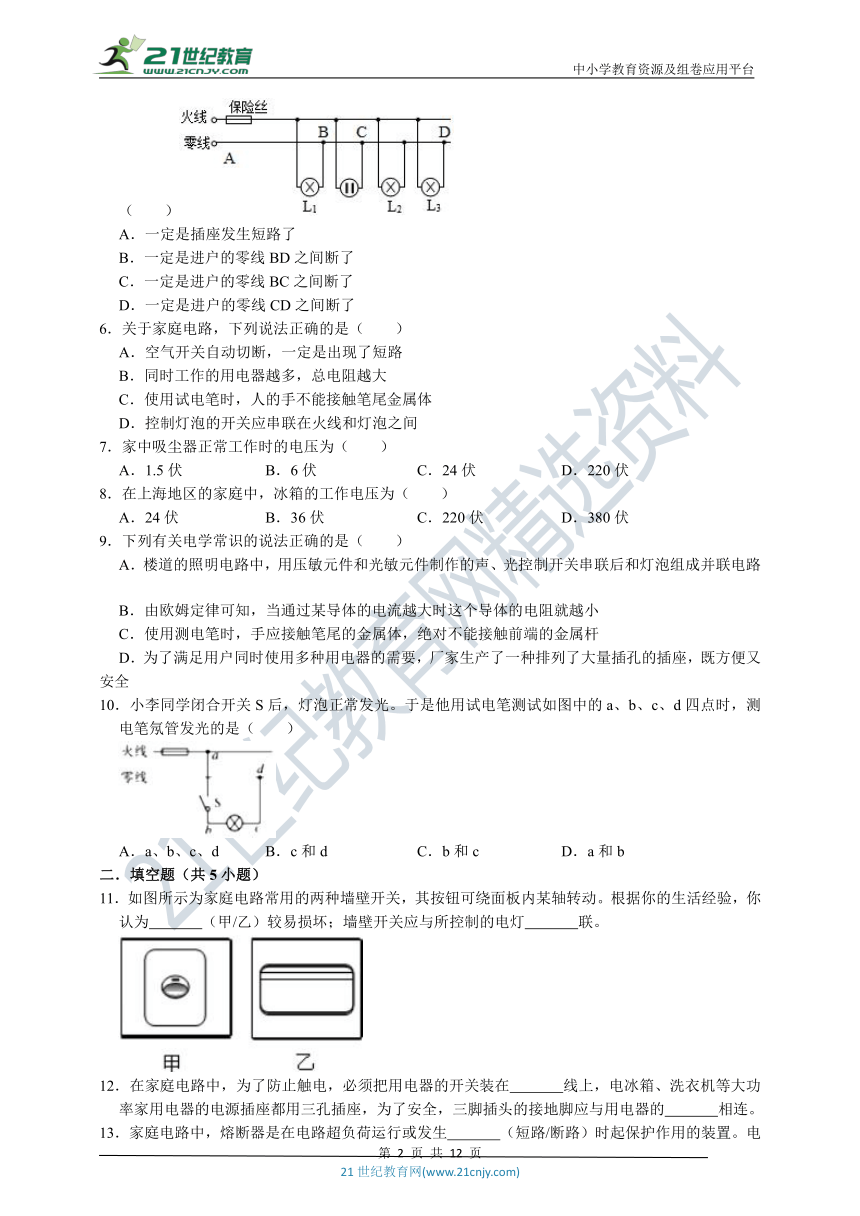

5．如图所示的电路中，正常发光的三盏灯中突然有两盏灯L2、L3熄灭，经检查保险丝完好，在插座没有插入任何用电器的情况下，用试电笔插进插座的两孔，氖管均发光。造成这一现象的原因是（　　）
A．一定是插座发生短路了
B．一定是进户的零线BD之间断了
C．一定是进户的零线BC之间断了
D．一定是进户的零线CD之间断了
6．关于家庭电路，下列说法正确的是（　　）
A．空气开关自动切断，一定是出现了短路
B．同时工作的用电器越多，总电阻越大
C．使用试电笔时，人的手不能接触笔尾金属体
D．控制灯泡的开关应串联在火线和灯泡之间
7．家中吸尘器正常工作时的电压为（　　）
A．1.5伏 B．6伏 C．24伏 D．220伏
8．在上海地区的家庭中，冰箱的工作电压为（　　）
A．24伏 B．36伏 C．220伏 D．380伏
9．下列有关电学常识的说法正确的是（　　）
A．楼道的照明电路中，用压敏元件和光敏元件制作的声、光控制开关串联后和灯泡组成并联电路
B．由欧姆定律可知，当通过某导体的电流越大时这个导体的电阻就越小
C．使用测电笔时，手应接触笔尾的金属体，绝对不能接触前端的金属杆
D．为了满足用户同时使用多种用电器的需要，厂家生产了一种排列了大量插孔的插座，既方便又安全
10．小李同学闭合开关S后，灯泡正常发光。于是他用试电笔测试如图中的a、b、c、d四点时，测电笔氖管发光的是（　　）
A．a、b、c、d B．c和d C．b和c D．a和b
二．填空题（共5小题）
11．如图所示为家庭电路常用的两种墙壁开关，其按钮可绕面板内某轴转动。根据你的生活经验，你认为　 　（甲/乙）较易损坏；墙壁开关应与所控制的电灯　 　联。
12．在家庭电路中，为了防止触电，必须把用电器的开关装在　 　线上，电冰箱、洗衣机等大功率家用电器的电源插座都用三孔插座，为了安全，三脚插头的接地脚应与用电器的　 　相连。

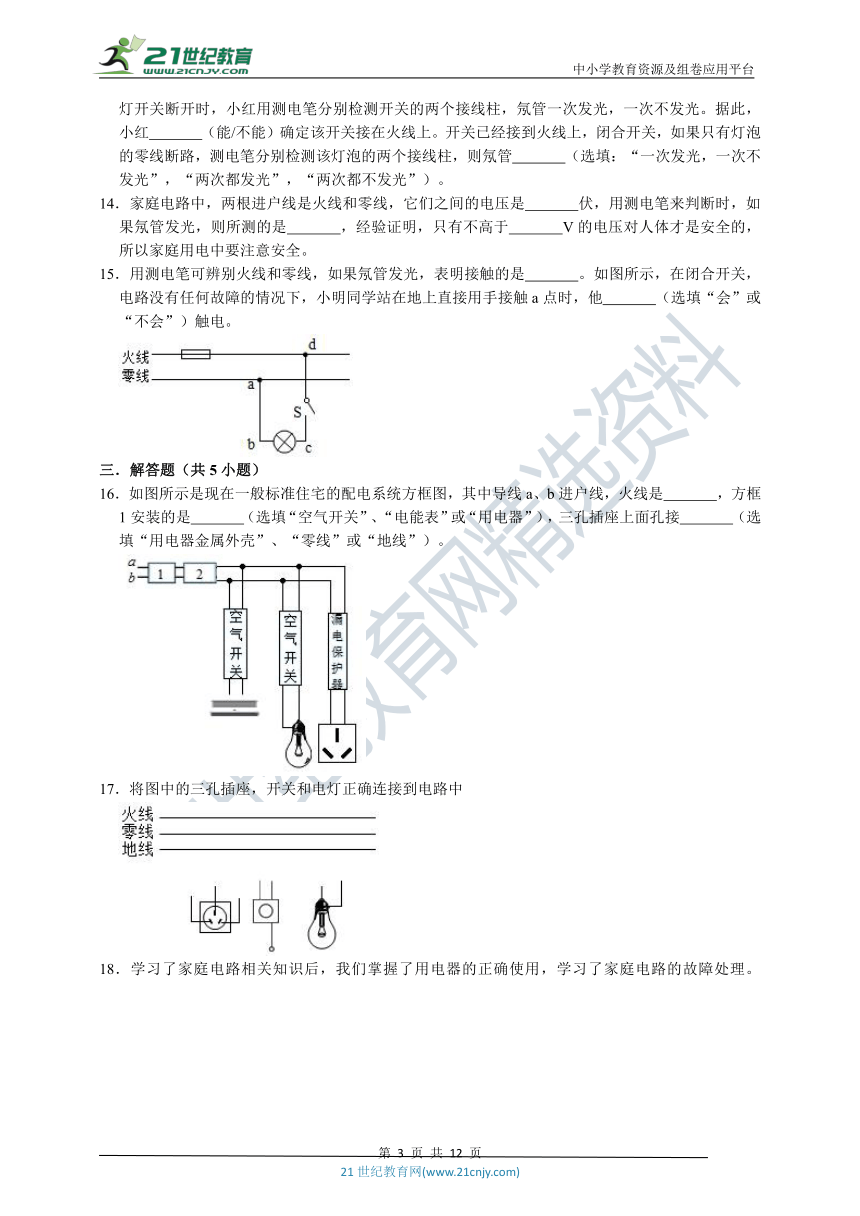

13．家庭电路中，熔断器是在电路超负荷运行或发生　 　（短路/断路）时起保护作用的装置。电灯开关断开时，小红用测电笔分别检测开关的两个接线柱，氖管一次发光，一次不发光。据此，小红　 　（能/不能）确定该开关接在火线上。开关已经接到火线上，闭合开关，如果只有灯泡的零线断路，测电笔分别检测该灯泡的两个接线柱，则氖管　 　（选填：“一次发光，一次不发光”，“两次都发光”，“两次都不发光”）。
14．家庭电路中，两根进户线是火线和零线，它们之间的电压是　 　伏，用测电笔来判断时，如果氖管发光，则所测的是　 　，经验证明，只有不高于　 　V的电压对人体才是安全的，所以家庭用电中要注意安全。
15．用测电笔可辨别火线和零线，如果氖管发光，表明接触的是　 　。如图所示，在闭合开关，电路没有任何故障的情况下，小明同学站在地上直接用手接触a点时，他　 　（选填“会”或“不会”）触电。
三．解答题（共5小题）
16．如图所示是现在一般标准住宅的配电系统方框图，其中导线a、b进户线，火线是　 　，方框1安装的是　 　（选填“空气开关”、“电能表”或“用电器”），三孔插座上面孔接　 　（选填“用电器金属外壳”、“零线”或“地线”）。
17．将图中的三孔插座，开关和电灯正确连接到电路中
18．学习了家庭电路相关知识后，我们掌握了用电器的正确使用，学习了家庭电路的故障处理。

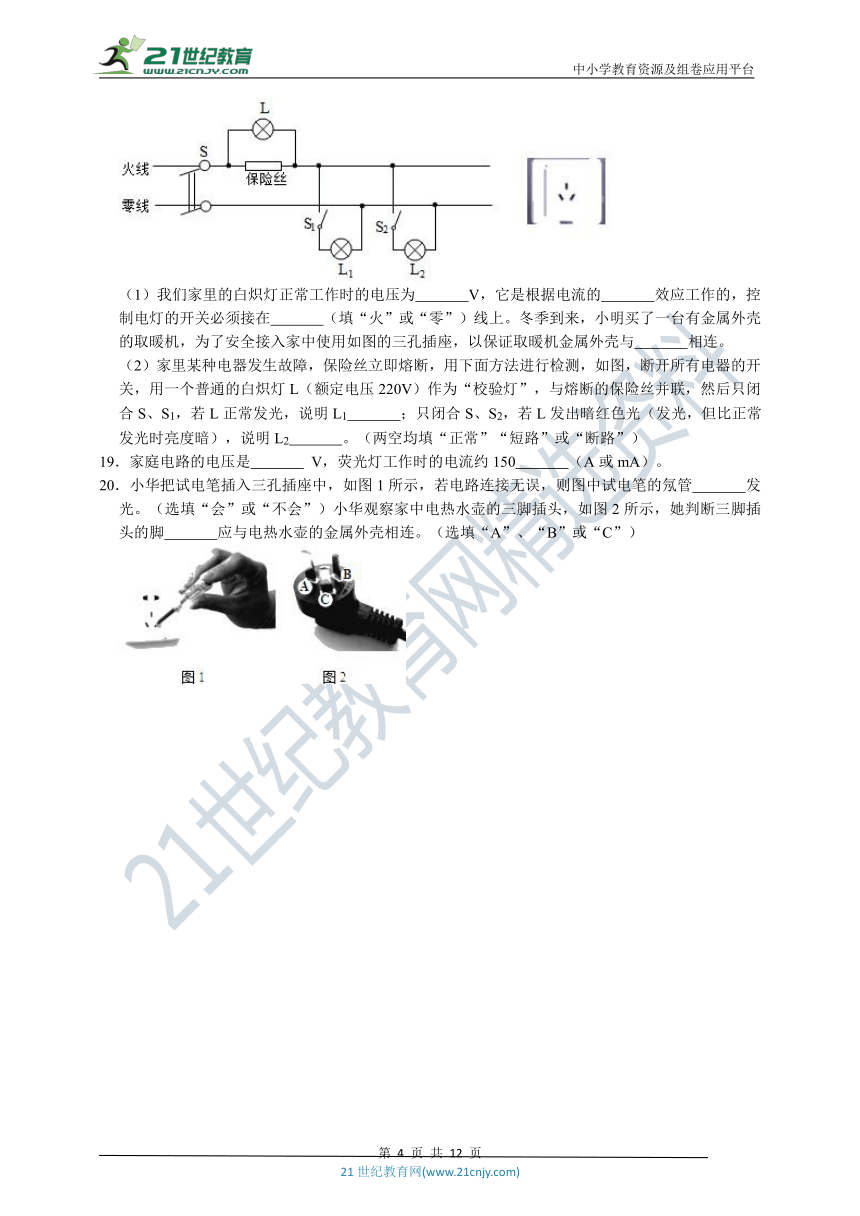

（1）我们家里的白炽灯正常工作时的电压为　 　V，它是根据电流的　 　效应工作的，控制电灯的开关必须接在　 　（填“火”或“零”）线上。冬季到来，小明买了一台有金属外壳的取暖机，为了安全接入家中使用如图的三孔插座，以保证取暖机金属外壳与　 　相连。
（2）家里某种电器发生故障，保险丝立即熔断，用下面方法进行检测，如图，断开所有电器的开关，用一个普通的白炽灯L（额定电压220V）作为“校验灯”，与熔断的保险丝并联，然后只闭合S、S1，若L正常发光，说明L1　 　；只闭合S、S2，若L发出暗红色光（发光，但比正常发光时亮度暗），说明L2　 　。（两空均填“正常”“短路”或“断路”）
19．家庭电路的电压是　 　 V，荧光灯工作时的电流约150　 　（A或mA）。
20．小华把试电笔插入三孔插座中，如图1所示，若电路连接无误，则图中试电笔的氖管　 　发光。（选填“会”或“不会”）小华观察家中电热水壶的三脚插头，如图2所示，她判断三脚插头的脚　 　应与电热水壶的金属外壳相连。（选填“A”、“B”或“C”）
试题解析
一．选择题（共10小题）
1．下列关于家庭电路的组成顺序正确的是（　　）
A．进户输电线、电能表、总开关、保险装置、用电器
B．进户输电线、总开关、保险装置、电能表、用电器
C．进户输电线、总开关、保险装置、用电器、电能表
D．进户输电线、用电器、电能表、总开关、保险装置
解：
家庭电路主要由进入家庭的进户线、电能表、总开关、保险装置、用电器、开关、插座组成；进户线、电能表、总开关、保险装置的顺序不能颠倒；
进户线进入用户，首先经过电能表（防止偷电），然后再接总开关；保险装置一定接在总开关后面，在更换保险装置时更安全；为了保证各用电器之间互不影响，各个用电器间是并联的。
故选：A。
总结：本题考查了家庭电路的组成。记住组成部分，还要明白各部分的用途。
2．如图所示是某家庭电路的组成示意图，1、2、3、4方框内的元件填写正确的是（　　）
A．电能表 插座 灯 开关
B．保险盒 灯 开关 插座
C．保险盒 插座 灯 开关
D．电能表 插座 开关 灯
解：据课本知识可知，1是用于测量电能的电能表；之后经过总开关和保险丝，进入家庭电路，所以2是两孔插座；对应灯泡来说，开关应该接到火线回到用电器之间，所以3是电灯的开关，4是电灯；
故选：D。
总结：知道并理解家庭电路的构成是解决该题的关键。
3．现在一般标准住宅户内配电系统都使用了空气开关、漏电保护器、三线插座等设备（如图），其中各个设备的特征是（　　）
A．电能表上可以直接读取应该交的电费
B．三孔插座正中间的插孔应接三脚插头的最长脚
C．空气开关的作用与保险丝的作用完全相同
D．漏电保护器在灯泡的灯丝烧断时，将电流导入大地
解：A、电能表是测量用电器消耗的电能的仪表，根据月末的减去月初的示数读出消耗电能，然后可计算出应该交的电费，故A错误；
B、三脚插头最长的脚与金属外壳相连，即其与地线相连，所以若用电器的外壳带电后，能将外壳带的电倒入大地，保护人的安全，故B正确；
C、空气开关兼并总开关和保险丝的作用，可以在电流过大时自动断开开关以保护电路安全，故空气开关的作用与保险丝的作用不是完全相同的，故C错误；
D、漏电保护器只有在电路发生漏电或有人触电时才会切断电源，而灯泡断路时，没有电流，此时漏电保护器不会起到保护的作用，故D错误。
故选：B。
总结：本题考查漏电保护器、空气开关的特点及应用，要注意二者工作原理的不同。同时了解电路中的几种情况的不同表现：一是短路，二是用电器总功率过大，三是用电器漏电或有人触电等。
4．关于学校的照明电路，下列说法正确的是（　　）
A．全校电灯都是串联的
B．全校电灯开关都闭合时总电阻最小
C．全校电灯开关都闭合时总电阻最大
D．全校电灯开关都闭合时总电流最小
解：A、据课本可知，家庭电路中的用电器都是并联的关系，故A错误；
BC、全校电灯开关都闭合、所有灯都亮时，支路最多，因电阻越并越小，总电阻最小；全校电灯开关都断开时电路处于开路状态，电阻无限大，故B正确，C错误；
D、由于干路电流等于各个支路电流之和，所以全校电灯开关都闭合时，支路最多，故总电流最大，故D错误；
故选：B。
总结：知道并联电路中总电阻与支路电阻的关系，理解电阻越并越小，小于其中的任一个。
5．如图所示的电路中，正常发光的三盏灯中突然有两盏灯L2、L3熄灭，经检查保险丝完好，在插座没有插入任何用电器的情况下，用试电笔插进插座的两孔，氖管均发光。造成这一现象的原因是（　　）
A．一定是插座发生短路了
B．一定是进户的零线BD之间断了
C．一定是进户的零线BC之间断了
D．一定是进户的零线CD之间断了
解：A、插座处发生短路，会使保险丝熔断，试电笔的氖管不会发光，故A错误。
B、C、试电笔插进插座的两孔，氖管均发光，说明零线的短路出在插座之前，即进户的零线BC之间断了，故B错误、C正确；
D、进户的零线CD之间断了，试电笔插进插座的两孔，应只有一个孔氖管发光，故D错误。
故选：C。
总结：本题考查了用测电笔检修家庭电路的故障的方法。“电灯突然熄灭”好象就是某盏灯的灯丝断了，这是没有注意到家庭电路中各灯是并联的、互不干扰。
6．关于家庭电路，下列说法正确的是（　　）
A．空气开关自动切断，一定是出现了短路
B．同时工作的用电器越多，总电阻越大
C．使用试电笔时，人的手不能接触笔尾金属体
D．控制灯泡的开关应串联在火线和灯泡之间
解：A、空气开关“跳闸”是由于电流过大，有可能是由于用电器的总功率过大，也有可能是短路。故该选项错误；
B、家庭电路是并联，工作的用电器越多，相当于增大导体的横截面积，总电阻越小。故该选项错误；
C、测电笔是用来辨别火线和零线的工具，在使用时，手必须接触笔尾的金属体；故该选项错误；
D、从安全用电的角度来分析，在接灯泡时，开关必须串联在火线和灯泡之间，故该选项正确。
故选：D。
总结：本题考查学生对家庭电路的连接方式、电流过大原因和测电笔的使用等知识点的理解和掌握。
7．家中吸尘器正常工作时的电压为（　　）
A．1.5伏 B．6伏 C．24伏 D．220伏
解：据生活常识可知，我国家用电器的额定电压是220V，所以家中吸尘器正常工作时的电压为220V。
故选：D。
总结：知道家庭电路电压是多少伏是解决该题的关键。
8．在上海地区的家庭中，冰箱的工作电压为（　　）
A．24伏 B．36伏 C．220伏 D．380伏
解：据题意可知，由于家庭电路中的电压是220V，所以冰箱的工作电压为220V；
故选：C。
总结：知道家庭电路的电压是解决该题的关键。
9．下列有关电学常识的说法正确的是（　　）
A．楼道的照明电路中，用压敏元件和光敏元件制作的声、光控制开关串联后和灯泡组成并联电路
B．由欧姆定律可知，当通过某导体的电流越大时这个导体的电阻就越小
C．使用测电笔时，手应接触笔尾的金属体，绝对不能接触前端的金属杆
D．为了满足用户同时使用多种用电器的需要，厂家生产了一种排列了大量插孔的插座，既方便又安全
解：
A、楼道中的声光控开关，实质上是由“声敏”和“光敏”两个开关组成的，有声响时，“声敏”开关是闭合；环境光线很明亮时，“光敏”开关是断开，光线较暗时，“光敏”开关闭合；说明两个开关共同作用控制一个灯泡，所以两开关、灯泡需要串联连接；如果开关串联后再与灯泡并联，则灯泡被短路，对灯泡不起控制作用。 故A错误；
B、电阻是导体本身阻碍电流的性质，其大小决定于导体的长度、材料和横截面积，与通过它的电流、它两端的电压无关。故B错误；
C、使用测电笔时，手一定要接触笔尾金属体，千万不能接触笔尖金属体或前端的金属杆。故C正确；
D、多个大功率用电器同时使用一个插座易造成电流过大，引发火灾。故D错误。
故选：C。
总结：此题是一道电学综合题，考查的知识点较多，包括从并联电路的区分、电阻的性质、测电笔的使用和安全用电常识，熟练掌握基础知识是解答的关键。
10．小李同学闭合开关S后，灯泡正常发光。于是他用试电笔测试如图中的a、b、c、d四点时，测电笔氖管发光的是（　　）
A．a、b、c、d B．c和d C．b和c D．a和b
解：由图可知，闭合开关S后，灯泡正常发光，电路可以形成通路，其中a、b点可以与火线相连，故可以使氖管发光；而c、d点与零线相连，不能使氖管发光。
故选：D。
总结：了解家庭电路的特点和测电笔的工作原理是正确判断的关键。
二．填空题（共5小题）
11．如图所示为家庭电路常用的两种墙壁开关，其按钮可绕面板内某轴转动。根据你的生活经验，你认为　甲　（甲/乙）较易损坏；墙壁开关应与所控制的电灯　串　联。
解：（1）甲乙两种开关均可在力的作用下绕轴转动，符合杠杆原理，因甲力臂小，根据杠杆原理可知力臂越小作用力越大，因此损坏的越快，所以甲较易损坏。
（2）为了防止短路和控制电路需要开关与电灯串联。
故答案为：甲；串。
总结：物理知识来源于实际生活、用物理知识解决实际生活问题。近几年的中考题多涉及此方面，学生需要加强训练。
12．在家庭电路中，为了防止触电，必须把用电器的开关装在　火　线上，电冰箱、洗衣机等大功率家用电器的电源插座都用三孔插座，为了安全，三脚插头的接地脚应与用电器的　金属外壳　相连。
解：
（1）用电器的开关装在火线上，接触用电器时，可以断开开关，切断火线，防止接触用电器发生触电事故；
（2）为了安全用电，电冰箱、洗衣机等大功率家用电器的电源插座都用三孔插座，三脚插头的接地脚应与用电器的金属外壳相连通，这样若金属外壳的用电器外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生。
故答案为：火；金属外壳。
总结：本题考查了家庭电路的电器连、开关的连接，都是和学生生活联系比较密切的问题，要特别注意，做到学以致用。
13．家庭电路中，熔断器是在电路超负荷运行或发生　短路　（短路/断路）时起保护作用的装置。电灯开关断开时，小红用测电笔分别检测开关的两个接线柱，氖管一次发光，一次不发光。据此，小红　不能　（能/不能）确定该开关接在火线上。开关已经接到火线上，闭合开关，如果只有灯泡的零线断路，测电笔分别检测该灯泡的两个接线柱，则氖管　两次都发光　（选填：“一次发光，一次不发光”，“两次都发光”，“两次都不发光”）。
解：（1）当电路短路时，电路中的电流就会很大，超过了熔断器的最大电流，则熔断器将会熔断起到对电路的保护作用；
（2）使用测电笔辨别火线和零线时，氖管发光，接触的是火线，不发光接触的是零线；开关和灯泡是串联接入的，开关接在零线上，检测该开关的两个接线柱，氖管也会一次发光，一次不发光，所以不能断定开关接在火线上。
（3）开关已经接到火线上，闭合开关，如果只有灯泡的零线断路，即只有火线，所以测电笔分别检测该灯泡的两个接线柱，则氖管都会发光。
故答案为：短路；不能；两次都发光。
总结：本题考查了家庭电路中熔断器的作用、以及用测电笔辨别火线和零线，要理解熟记相关的知识点才能顺利解答。
14．家庭电路中，两根进户线是火线和零线，它们之间的电压是　220　伏，用测电笔来判断时，如果氖管发光，则所测的是　火线　，经验证明，只有不高于　36　V的电压对人体才是安全的，所以家庭用电中要注意安全。
解：据课本可知，家庭电路中，两根进户线是火线和零线，它们之间的电压是220伏；测电笔是用来辨别火线和零线的，故用测电笔来判断时，如果氖管发光，则所测的是火线，经验证明，只有不高于36V的电压对人体才是安全的，所以家庭用电中要注意安全；
故答案为：220；火线；36。
总结：（1）记住火线、零线、地线之间的电压。
（2）掌握测电笔的正确使用。
15．用测电笔可辨别火线和零线，如果氖管发光，表明接触的是　火线　。如图所示，在闭合开关，电路没有任何故障的情况下，小明同学站在地上直接用手接触a点时，他　不会　（选填“会”或“不会”）触电。
解：
（1）测电笔是用来辨别零线和火线的工具，使用测电笔时，若氖管发光，表明测电笔接触的是火线；
（2）如图所示，在闭合开关，电路没有任何故障的情况下，小明同学站在地上直接用手接触a点时，即接触的是零线，由于零线和大地之间没有电压，所以不会触电；
故答案为：火线；不会。
总结：本题考查了测电笔的使用，考查了学以致用的能力，在正常情况下，测电笔测火线应亮，测零线应不亮。
三．解答题（共5小题）
16．如图所示是现在一般标准住宅的配电系统方框图，其中导线a、b进户线，火线是　a　，方框1安装的是　电能表　（选填“空气开关”、“电能表”或“用电器”），三孔插座上面孔接　地线　（选填“用电器金属外壳”、“零线”或“地线”）。
解：根据电路的组成可知，家庭电路的连接要按照进户线一电能表一总空气开关及漏电保护开关﹣用电器的安装顺序，即在方框1位置安装电能表；
家庭电路中，两条进户线分别为火线和零线，空气开关左边接零线，右边接火线，则a为火线；
根据三孔插座的接法：上孔接地线，左孔接零线，右孔接火线可知，图中三孔插座的左孔应接零线，右孔应接火线，上面孔应接地线。
故答案为：a；电能表；地线。
总结：家庭电路中掌握家庭电路的组成、家庭电路的连接方式以及开关与用电器的连接方式、插座的接法等，都要掌握，这些都是比较简单的问题。
17．将图中的三孔插座，开关和电灯正确连接到电路中
解：（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。
（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
如下图所示：
总结：掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性
18．学习了家庭电路相关知识后，我们掌握了用电器的正确使用，学习了家庭电路的故障处理。
（1）我们家里的白炽灯正常工作时的电压为　220　V，它是根据电流的　热　效应工作的，控制电灯的开关必须接在　火　（填“火”或“零”）线上。冬季到来，小明买了一台有金属外壳的取暖机，为了安全接入家中使用如图的三孔插座，以保证取暖机金属外壳与　大地　相连。
（2）家里某种电器发生故障，保险丝立即熔断，用下面方法进行检测，如图，断开所有电器的开关，用一个普通的白炽灯L（额定电压220V）作为“校验灯”，与熔断的保险丝并联，然后只闭合S、S1，若L正常发光，说明L1　短路　；只闭合S、S2，若L发出暗红色光（发光，但比正常发光时亮度暗），说明L2　正常　。（两空均填“正常”“短路”或“断路”）
解：（1）家中白炽灯的正常工作电压为220V，工作时灯丝发热，这是电流的热效应，开关控制电灯时，开关一端和电灯相连，另一端和火线相连，这样既能控制电灯，又能避免触电事故的发生；取暖机为金属外壳的家用电器，为了安全用电，因此必须使用三孔插座，因为它能保证取暖机金属外壳与大地相连，这样若金属外壳的用电器外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生。
（2）家用电器的工作电压为220V，将一个普通的白炽灯L与熔断的熔丝并联，只闭合S、S1，当检验灯泡L正常发光时，则灯L两端的电压应为220V，此时一定是灯泡L1发生了短路（L1两端的电压为0V）；
只闭合S、S2，灯泡L、L2串联在电路中，若L发出暗红色的光，说明灯泡L两端的电压要小于额定电压，则L2也分得部分电压，由此可知L2是正常的。
故答案为：（1）220；热；火；大地；（2）短路；正常。
总结：本题考查了家庭电路的相关知识，重点考查家庭电路故障的判断，明确检查灯正常发光的条件是两端电压等于家庭电路电压是解题的关键，是中考的热点。
19．家庭电路的电压是　220　 V，荧光灯工作时的电流约150　mA　（A或mA）。
解：
（1）在我国，家用电器额定电压为220V，与之配套的家庭电路电压也是220V；
（2）荧光灯额定功率在40W左右，正常发光的电流在I＝≈0.18A＝180mA，所以荧光灯工作时的电流约150mA左右。
故答案为：220；mA。
总结：一个数据在数学上如果没有单位还可以表示出其大小，但在物理上一个数据如果没有单位是没有任何意义的，结合生活常识加上一个合适的单位，物理数据才有意义。
20．小华把试电笔插入三孔插座中，如图1所示，若电路连接无误，则图中试电笔的氖管　会　发光。（选填“会”或“不会”）小华观察家中电热水壶的三脚插头，如图2所示，她判断三脚插头的脚　A　应与电热水壶的金属外壳相连。（选填“A”、“B”或“C”）
解：
读图可知，测电笔的使用方法正确，但当试电笔插入插座右孔时，笔尖接触的是火线，氖管会亮；
三脚插头的A号脚与用电器外壳相连，当三脚插头插入三孔插座时，三脚插头的A号脚与三孔插座中接地线的孔相连，即：使金属外壳与大地相连通，这样若金属外壳的用电器外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生。
故答案为：会；A。
