第十四章 探究欧姆定律
九年级物理沪粤版·上册
14.3 欧姆定律的应用(2)
新课引入

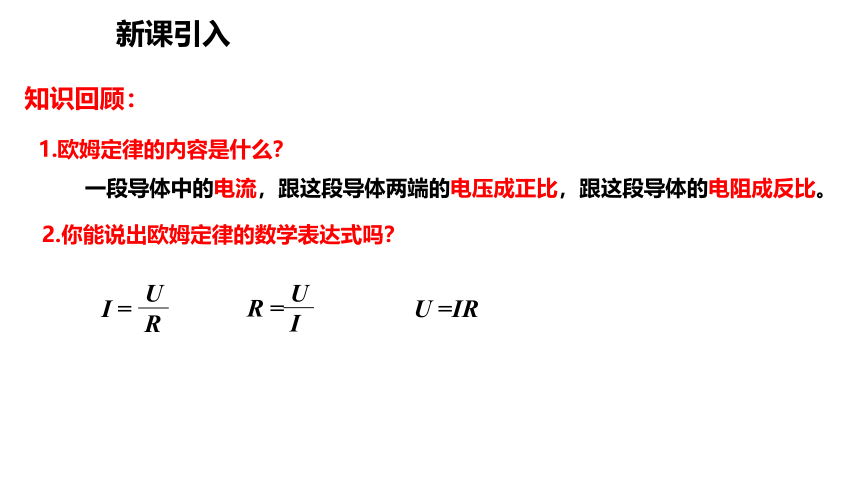

知识回顾:
1.欧姆定律的内容是什么?
  一段导体中的电流,跟这段导体两端的电压成正比,跟这段导体的电阻成反比。
2.你能说出欧姆定律的数学表达式吗?
I =
U
R
R =
U
I
U =IR
新课引入
3.串、并联电路中电流和电压分别有什么规律:
电路图
电流
电压
串联电路
并联电路
L2
L1
L2
L1
s
I = I1 = I2
I = I1 + I2
U = U1 + U2
U= U1 = U2
新知讲解

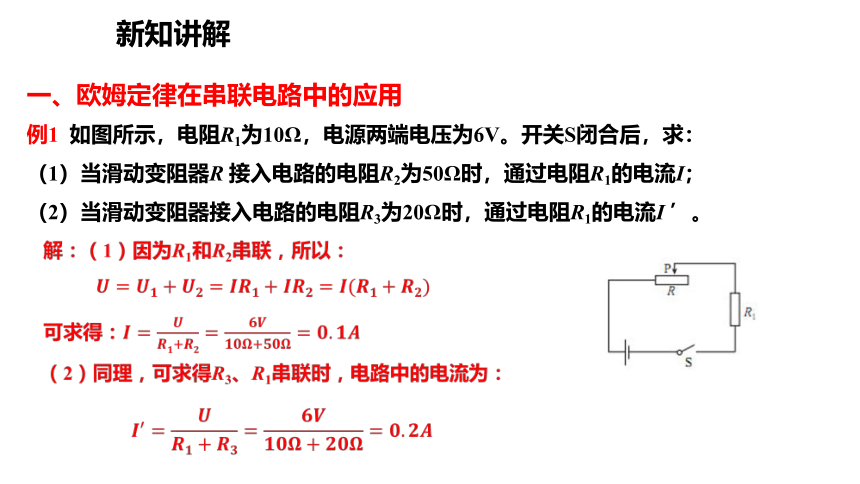

一、欧姆定律在串联电路中的应用
例1 如图所示,电阻R1为10Ω,电源两端电压为6V。开关S闭合后,求:
(1)当滑动变阻器R 接入电路的电阻R2为50Ω时,通过电阻R1的电流I;
(2)当滑动变阻器接入电路的电阻R3为20Ω时,通过电阻R1的电流I ’。
新知讲解

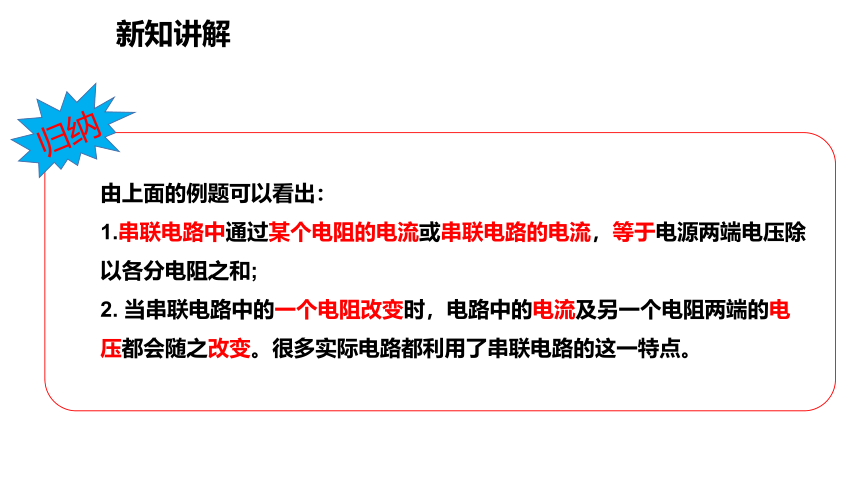

由上面的例题可以看出:
1.串联电路中通过某个电阻的电流或串联电路的电流,等于电源两端电压除以各分电阻之和;
2. 当串联电路中的一个电阻改变时,电路中的电流及另一个电阻两端的电压都会随之改变。很多实际电路都利用了串联电路的这一特点。
归纳
新知讲解
例2 如图所示,R1 =20 Ω,滑动变阻器R2最大阻值为80 Ω,电路接在电压为6 V电路中,当滑片P由最左端滑到最右端时,电压表示数由6 V变化为1.2 V,则电流表示数
变化范围是多少?当滑片P在最右端时串联电路的电阻多大?
A
V
R1
R2
S
P
解:当滑片P在最左端时,

U=6 V
R1=20 Ω
I
I=  =   = 0.3 A
U
R
6 V
20 Ω
U1 = U = 6 V
当滑片P在最右端
U=6 V
R1=20 Ω
I'
R2=80 Ω
U1=1.2 V
I' =  =   = 0.06 A
U1
R1
1.2 V
20 Ω
R=  =    = 100 Ω
U
I'
6 V
0.06 A
新知讲解

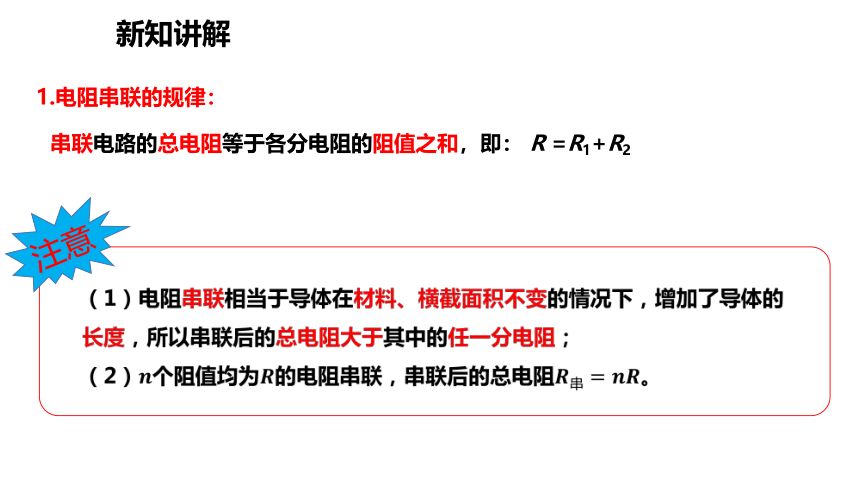

1.电阻串联的规律:
串联电路的总电阻等于各分电阻的阻值之和,即: R =R1+R2
注意
新知讲解
归纳

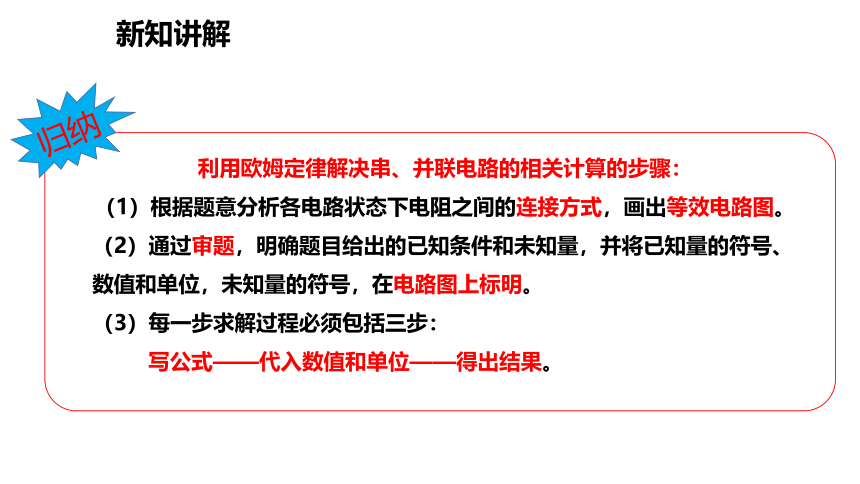

利用欧姆定律解决串、并联电路的相关计算的步骤:
(1)根据题意分析各电路状态下电阻之间的连接方式,画出等效电路图。
(2)通过审题,明确题目给出的已知条件和未知量,并将已知量的符号、数值和单位,未知量的符号,在电路图上标明。
(3)每一步求解过程必须包括三步:
  写公式——代入数值和单位——得出结果。
强化训练

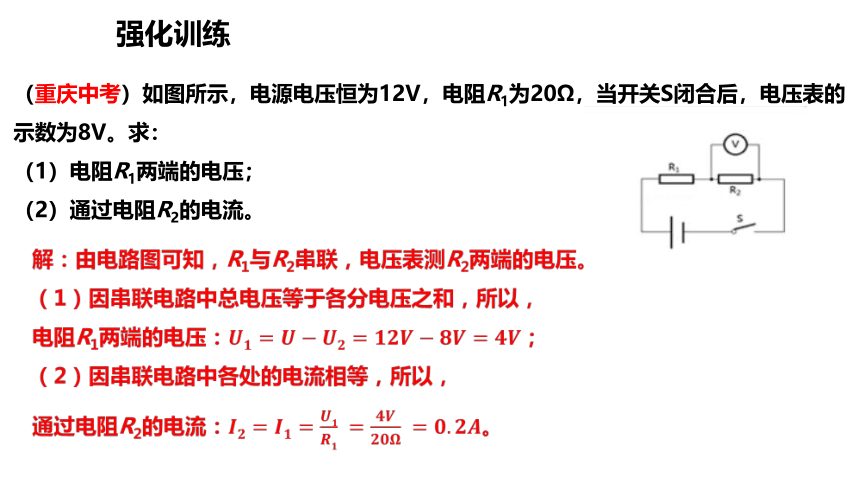

(重庆中考)如图所示,电源电压恒为12V,电阻R1为20Ω,当开关S闭合后,电压表的示数为8V。求:
(1)电阻R1两端的电压;
(2)通过电阻R2的电流。
新知讲解
二、欧姆定律在并联电路中的应用
例3 如图所示,电阻R1为10Ω,电源两端电压为12V。开关S闭合后,求:
(1)当滑动变阻器R 接入电路的电阻R2为40Ω时,通过电阻R1的电流I1和电路的总电流I;
(2)当滑动变阻器R 接入电路的电阻R3为20Ω时,通过电阻R1的电流I1′和电路的总电流I′ 。
解:(1)根据并联电路电压的特点可得:
由欧姆定律得:
新知讲解
(2)同理可求得:
总电流为:
新知讲解
由上面的例题可以看出,
(1)当并联电路中的一条支路的电阻改变时,这条支路的电流会变化,干路电流也会变化,但另一条支路的电流和电压都不变。
(2)家庭电路中,各用电器采用并联方式连接到电源上,就是利用了并联电路的这一特点。
归纳
新知讲解
例4 如图所示,R2=30 Ω,电流表的示数为0.6 A,电压表的示数为12 V。求:
(1)R1的阻值;(2)并联电路总电流I ;(3)并联电路总电阻R。
解:(1)
  (2)
 I=I1+I2=0.6 A+0.4 A=1 A
  (3)
R2
R1
A
V
12 V
R1 =  =   = 20 Ω
U
I1
12 V
0.6 A
I2 =  =   = 0.4 A
U
R2
12 V
30 Ω
R=  =    = 12 Ω
U
I
12 V
1 A
新知讲解
2.电阻并联的规律:
注意
强化训练
(上海中考) 在图(a)甲所示的电路中,电源电压保持不变,电阻R2的阻值为30欧。闭合电键S,电流表的示数为0.4安。当S和S1都闭合时,电流表示数如图(b)所示,求:
(1)求电源电压U。
(2)求通过电阻R1的电流I1。
(3)求总电阻R的阻值。
强化训练
知识总结
1.(厦门中考) 如图1所示,电源电压保持不变,R1=10Ω。当闭合开关S,滑动变阻器滑片P从a端移到b端,两电表示数变化关系用图2线段AB表示。求:
(1)电源电压。
(2)滑片P滑到ab中点时电压表的示数。
巩固练习
巩固练习
2.如图所示,已知I=4.5 A,I2=0.9 A,电源电压为36 V,那么灯L1的电阻R1多大?
解: 因为灯L1和灯L2并联,所以,
  灯L1中的电流为: I1 = I - I2 = 4.5 A -0.9 A = 3.6 A
  又因为 U1 = U2 =U= 36 V,所以,
L2
I2
I
36 V
L1
I1
R1=  =    = 10 Ω
U1
I1
36 V
3.6 A
巩固练习
