人教版九年级物理全一册第十八章三节测量小灯泡的电功率同步练习 Word版含答案

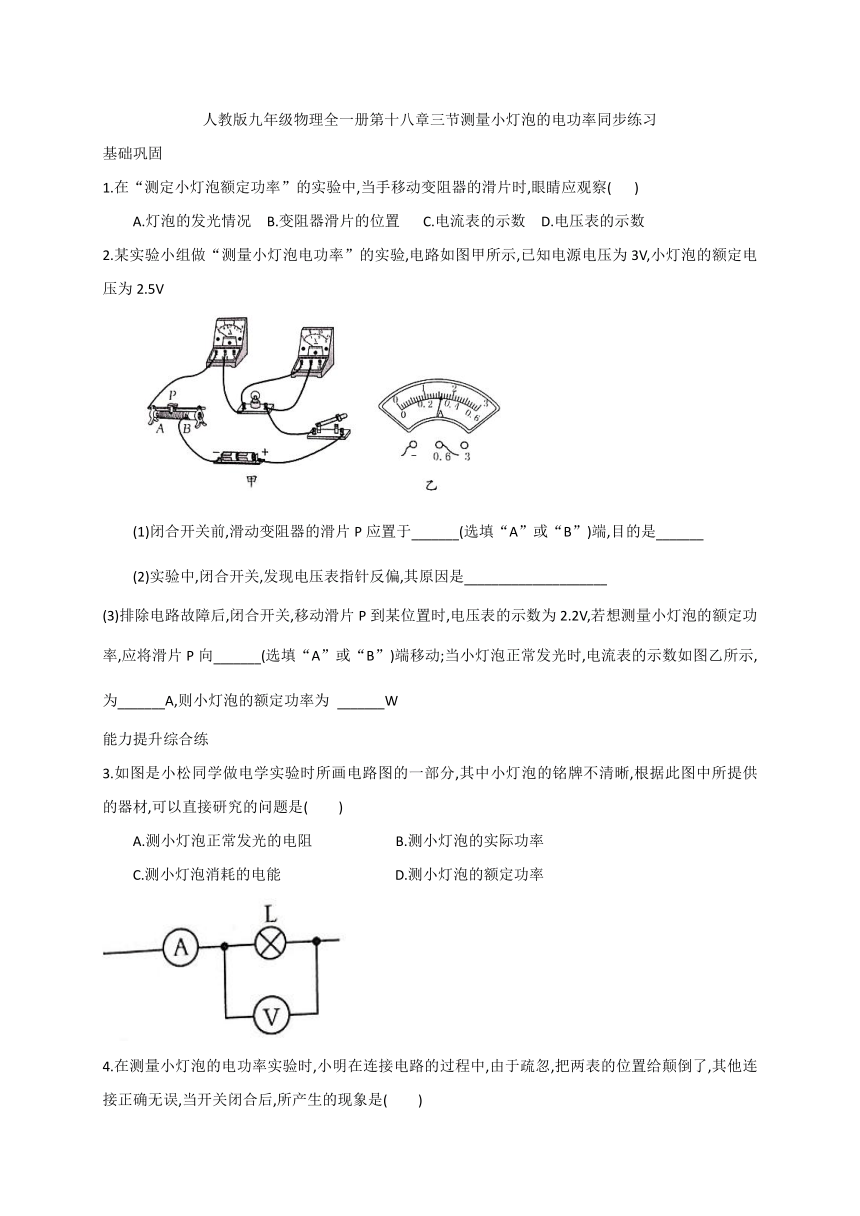

人教版九年级物理全一册第十八章三节测量小灯泡的电功率同步练习
基础巩固
1.在“测定小灯泡额定功率”的实验中,当手移动变阻器的滑片时,眼睛应观察(
)
A.灯泡的发光情况
B.变阻器滑片的位置
C.电流表的示数
D.电压表的示数
2.某实验小组做“测量小灯泡电功率”的实验,电路如图甲所示,已知电源电压为3V,小灯泡的额定电压为2.5V
(1)闭合开关前,滑动变阻器的滑片P应置于_______(选填“A”或“B”)端,目的是_______
(2)实验中,闭合开关,发现电压表指针反偏,其原因是_____________________
(3)排除电路故障后,闭合开关,移动滑片P到某位置时,电压表的示数为2.2V,若想测量小灯泡的额定功率,应将滑片P向_______(选填“A”或“B”)端移动;当小灯泡正常发光时,电流表的示数如图乙所示,为_______A,则小灯泡的额定功率为
_______W
能力提升综合练
3.如图是小松同学做电学实验时所画电路图的一部分,其中小灯泡的铭牌不清晰,根据此图中所提供的器材,可以直接研究的问题是(
)
A.测小灯泡正常发光的电阻
B.测小灯泡的实际功率
C.测小灯泡消耗的电能
D.测小灯泡的额定功率

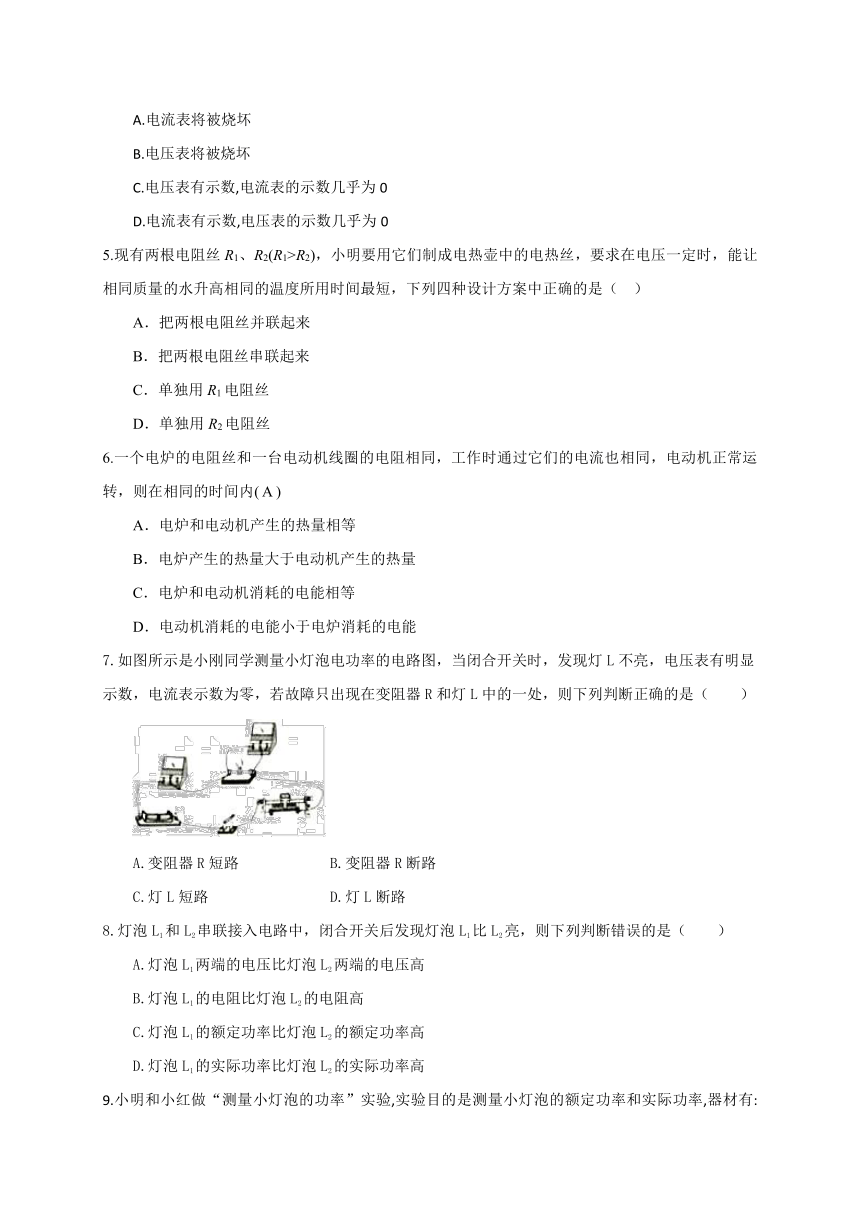

4.在测量小灯泡的电功率实验时,小明在连接电路的过程中,由于疏忽,把两表的位置给颠倒了,其他连接正确无误,当开关闭合后,所产生的现象是(
)
A.电流表将被烧坏
B.电压表将被烧坏
C.电压表有示数,电流表的示数几乎为0
D.电流表有示数,电压表的示数几乎为0
5.现有两根电阻丝R1、R2(R1>R2)，小明要用它们制成电热壶中的电热丝，要求在电压一定时，能让相同质量的水升高相同的温度所用时间最短，下列四种设计方案中正确的是（
）
A．把两根电阻丝并联起来
B．把两根电阻丝串联起来
C．单独用R1电阻丝
D．单独用R2电阻丝
6.一个电炉的电阻丝和一台电动机线圈的电阻相同，工作时通过它们的电流也相同，电动机正常运转，则在相同的时间内(
A
)
A．电炉和电动机产生的热量相等
B．电炉产生的热量大于电动机产生的热量
C．电炉和电动机消耗的电能相等
D．电动机消耗的电能小于电炉消耗的电能
7.如图所示是小刚同学测量小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电压表有明显示数，电流表示数为零，若故障只出现在变阻器R和灯L中的一处，则下列判断正确的是（　　）
A.变阻器R短路
?
B.变阻器R断路??
C.灯L短路
D.灯L断路
8.灯泡L1和L2串联接入电路中，闭合开关后发现灯泡L1比L2亮，则下列判断错误的是（　　）
A.灯泡L1两端的电压比灯泡L2两端的电压高
B.灯泡L1的电阻比灯泡L2的电阻高
C.灯泡L1的额定功率比灯泡L2的额定功率高
D.灯泡L1的实际功率比灯泡L2的实际功率高

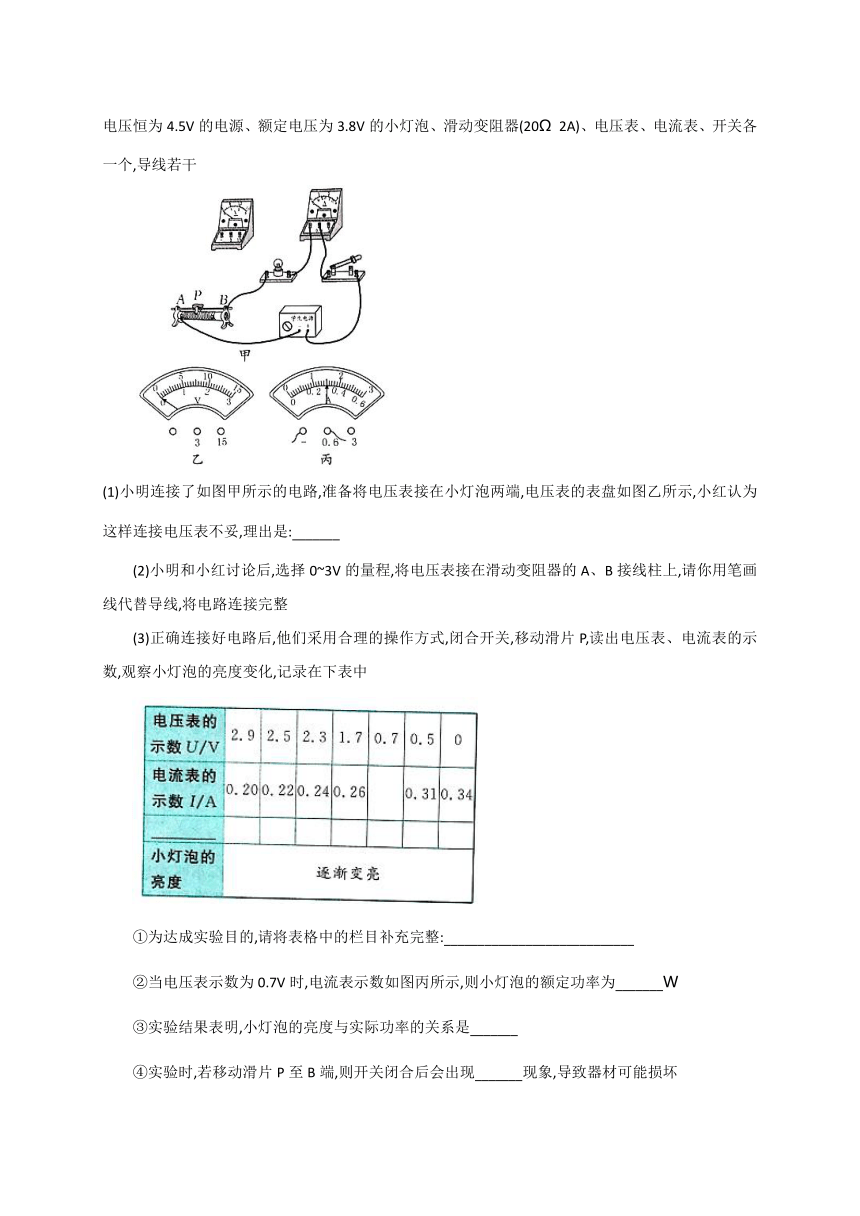

9.小明和小红做“测量小灯泡的功率”实验,实验目的是测量小灯泡的额定功率和实际功率,器材有:电压恒为4.5V的电源、额定电压为3.8V的小灯泡、滑动变阻器(20Ω
2A)、电压表、电流表、开关各一个,导线若干
(1)小明连接了如图甲所示的电路,准备将电压表接在小灯泡两端,电压表的表盘如图乙所示,小红认为这样连接电压表不妥,理出是:_______
(2)小明和小红讨论后,选择0~3V的量程,将电压表接在滑动变阻器的A、B接线柱上,请你用笔画线代替导线,将电路连接完整
(3)正确连接好电路后,他们采用合理的操作方式,闭合开关,移动滑片P,读出电压表、电流表的示数,观察小灯泡的亮度变化,记录在下表中
①为达成实验目的,请将表格中的栏目补充完整:____________________________
②当电压表示数为0.7V时,电流表示数如图丙所示,则小灯泡的额定功率为_______W
③实验结果表明,小灯泡的亮度与实际功率的关系是_______
④实验时,若移动滑片P至B端,则开关闭合后会出现_______现象,导致器材可能损坏
拓展创新培优练
10.在“探究小灯泡在不同电压下工作时的电功率是否相同”的实验中,实验室提供了如下器材:电源电压U恒为8V,滑动变阻器的规格为“20Ω2A”,小灯泡的额定电压U额=2.5V,额定功率小于1.2W,两个阻值分别为10Ω、20Ω的定值电阻R0可供选择
(1)为使小灯泡两端电压有一较大的调节范围,小聪设计了如图甲所示的电路,请用笔画线代替导线,完成图乙中实物电路的连接
(2)正确连接电路后,进行实验记录的数据如表所示.当电压表示数为2.5V时,电流表示数如图丙所示,小灯泡的额定功率为_______
（3）分析表中数据可得出结论:小灯泡工作时,消耗的电功率随电压的增大而_______根据数据还可判断出,小聪在实验中选用的是R0=_______Ω定值电阻
(4)完成实验后,爱动脑筋的小聪又想出一种测量小灯泡额定功率的方法,设计了如图丁所示的电路,所用电压表量程为“0~15V”,请将以下实验步骤补充完整
①检查电路无误后,闭合开关S,将开关S1拨至“1”,调节滑动变阻器滑片直至电压表示数为_______
②滑片不动,再将开关S拨至“2”,读出电压表示数为U0
③小灯泡的额定功率:P额=_______(用U、Uo、Ro表示)
若步骤②中,在将开关S1拨至“2”时,不小心将滑片向右移动了少许,其他操作正确,则测出的小灯泡额定功率比真实值_______
(选填“偏大”或“偏小”).
11.小杰利用图甲的电路测量小灯泡的电功率，小灯泡的额定电压为2.5V；
（1）连接电路时，应该保持开关________（选填“闭合”或“断开”）。滑动变阻器的滑片置于________（选填“A”或“B”）端；
（2）闭合开关，调节滑动变阻器，使小灯泡两端电压为2.5V，此时电流表示数如图乙。则小灯泡中的电流为________
A，小灯泡的额定功率为________W；
（3）调节滑动变阻器，记录多组电压、电流数据，计算小灯泡对应功率，完成实验；
图丙是小杰作出的小灯泡I﹣U图象。老师鼓励他结合图甲思考以下问题：
①在滑动变阻器滑片向A端移动过程中，电流表示数________，小灯泡的电阻________（以上两空选填“变大”、“变小”或“不变”）：小灯泡的电阻与其温度________（选续“有”或“无”）关：当温度为0℃时，小灯泡的电阻_______（选填“小于”“等于”或“大于”）零；
②关于小灯泡的功率P与通过其电流的平方I2的关系。如图所示的图象中最合理的是_
_______。
答案
D
A
保护电路
电压表正负接线柱接反了
B
0.32
0.8
B
C
A
A
D
C
(1)如果接0~3V量程,会导致灯泡两端电压无法达到额定电压;如果接0~15V量程,由于分度值是0.5V,示数会很不准确
(2)略
(3)①小灯泡的实际功率P/W②1.14③实际功率越大,小灯泡越亮④电压超过电压表量程
10..略
1.05
增大
10
5.5
偏小
11.（1）断开；B
（2）0.24；0.6
（3）变大；变大；有；大于；D
