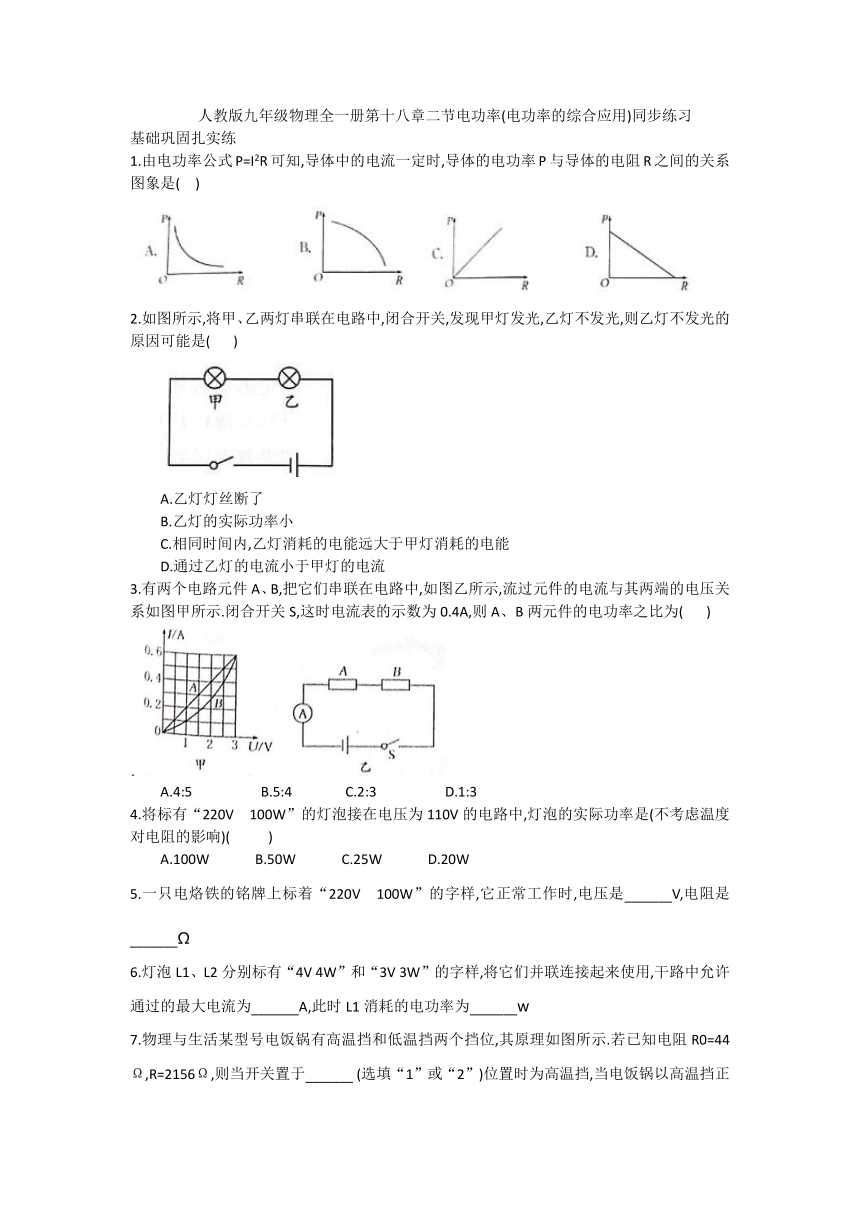

人教版九年级物理全一册第十八章二节电功率(电功率的综合应用)同步练习 Word版含答案

人教版九年级物理全一册第十八章二节电功率(电功率的综合应用)同步练习
基础巩固扎实练
1.由电功率公式P=I2R可知,导体中的电流一定时,导体的电功率P与导体的电阻R之间的关系图象是(
)
2.如图所示,将甲、乙两灯串联在电路中,闭合开关,发现甲灯发光,乙灯不发光,则乙灯不发光的原因可能是(
)
A.乙灯灯丝断了
B.乙灯的实际功率小
C.相同时间内,乙灯消耗的电能远大于甲灯消耗的电能
D.通过乙灯的电流小于甲灯的电流
3.有两个电路元件A、B,把它们串联在电路中,如图乙所示,流过元件的电流与其两端的电压关系如图甲所示.闭合开关S,这时电流表的示数为0.4A,则A、B两元件的电功率之比为(
)
A.4:5
B.5:4
C.2:3
D.1:3
4.将标有“220V
100W”的灯泡接在电压为110V的电路中,灯泡的实际功率是(不考虑温度对电阻的影响)(
)
A.100W
B.50W
C.25W
D.20W
5.一只电烙铁的铭牌上标着“220V
100W”的字样,它正常工作时,电压是_______V,电阻是_______Ω
6.灯泡L1、L2分别标有“4V
4W”和“3V
3W”的字样,将它们并联连接起来使用,干路中允许通过的最大电流为_______A,此时L1消耗的电功率为_______w
7.物理与生活某型号电饭锅有高温挡和低温挡两个挡位,其原理如图所示.若已知电阻R0=44Ω,R=2156Ω,则当开关置于_______
(选填“1”或“2”)位置时为高温挡,当电饭锅以高温挡正常工作10min消耗的电能为_______w
能力提升综合练
8.如图所示,电源电压为12V,滑动变阻器的规格为“50Ω
2A”,L1和L2分别标有“6V
3W”和“6V
9W”的字样.闭合开关S后,调节滑动变阻器的滑片,在保证电路安全的情况下(不考虑温度对灯丝电阻的影响),下列说法正确的是(
)
A.L2能正常发光
B.滑动变阻器连入电路的最小阻值是8Ω
C.电流表示数的变化范围是0~0.5A
D.电路消耗的最大功率是12W
9.如图,是宿迁市区一交通道路上使用的风光互补LED路灯外形图和电路原理图,该电路中两个LED灯是并联的,灯上均标有“24V60W”字样.则两个LED灯正常发光时,通过光控开关S的电流为_______A;如果用这种路灯替换发光亮度相同的420W的传统路灯,那么500套风光互补路灯每天工作10小时可节约电能_______J
10.如图甲所示的电路中,电源电压不变,L是标有“6V3W”的电灯,当S1和S3闭合、S2断开时,灯L正常发光,电流表的示数如图乙所示.求:
(1)电源电压
(2)定值电阻R的值
(3)S1和S3断开、S2闭合时,灯L的实际功率.(不考虑温度对电阻的影响)
11.小华家距离变压器2km,在变压器与小华家之间的两条输电线,每条输电线每千米的电阻为0.5.Ω,即0.50Ω/km,变压器加在输电线两端的电压是220V.在某一时间段,整个线路只有小华家一台额定电压220V、额定功率2420W的电热水器工作.不考虑温度变化对电热水器电阻的影响.求:
(1)输电线中电流的大小
(2)电热水器的实际电功率
拓展创新培优练
12.如图甲所示的电路中,电源电压不变,R为定值电阻,滑动变阻器R消耗的电功率随电流变化的关系如图乙所示.图乙中的a′、b′两点分别与滑片P在图甲中的a、b两位置相对应,则电源电压为_______V
答案
C
B
A
C
220
484
1.75
2.25
2
6.6×105
B
5
5.4×109
6V
12Ω
0.75W
10A
2000
W
12V
