人教版九年级物理全一册第十九章一节家庭电路同步练习 word版含答案

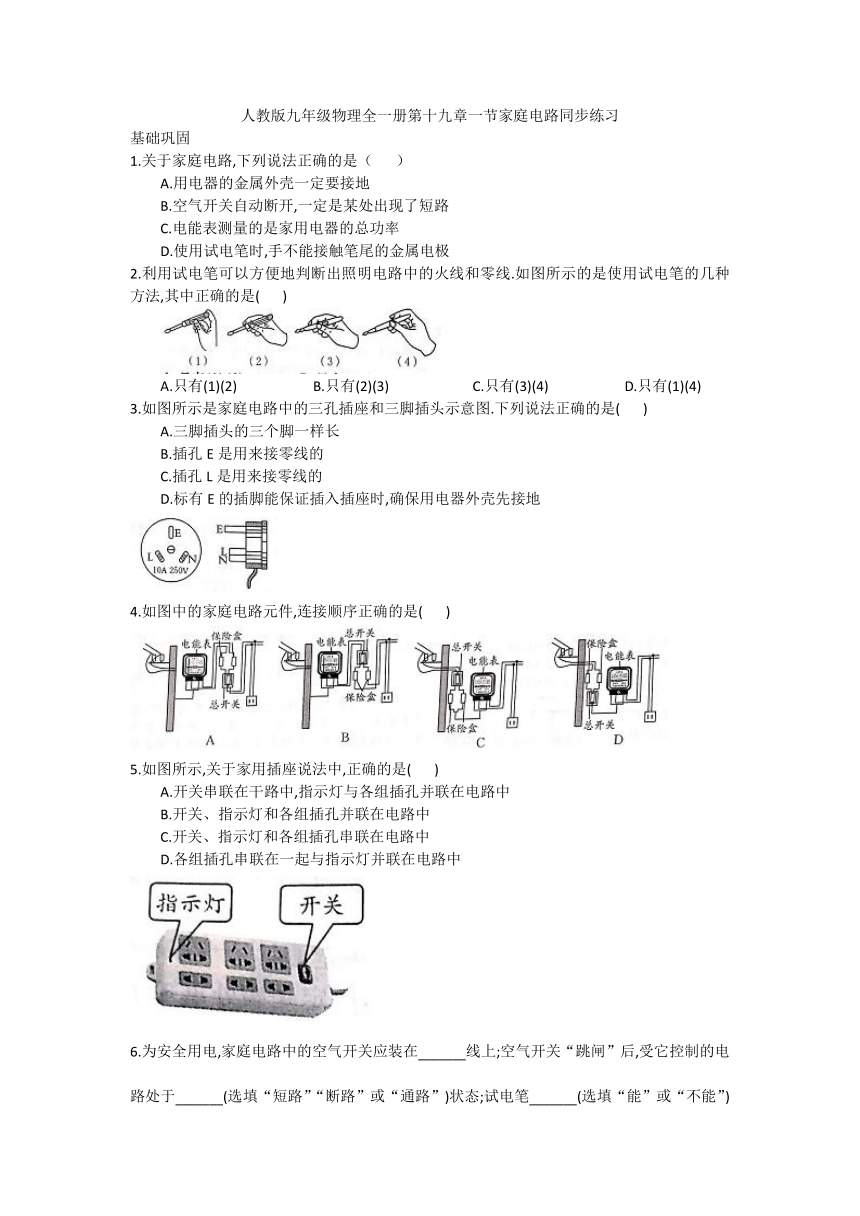

人教版九年级物理全一册第十九章一节家庭电路同步练习
基础巩固
1.关于家庭电路,下列说法正确的是（
）
A.用电器的金属外壳一定要接地
B.空气开关自动断开,一定是某处出现了短路
C.电能表测量的是家用电器的总功率
D.使用试电笔时,手不能接触笔尾的金属电极
2.利用试电笔可以方便地判断出照明电路中的火线和零线.如图所示的是使用试电笔的几种方法,其中正确的是(
)
A.只有(1)(2)
B.只有(2)(3)
C.只有(3)(4)
D.只有(1)(4)
3.如图所示是家庭电路中的三孔插座和三脚插头示意图.下列说法正确的是(
)
A.三脚插头的三个脚一样长
B.插孔E是用来接零线的
C.插孔L是用来接零线的
D.标有E的插脚能保证插入插座时,确保用电器外壳先接地
4.如图中的家庭电路元件,连接顺序正确的是(
)
5.如图所示,关于家用插座说法中,正确的是(
)
A.开关串联在干路中,指示灯与各组插孔并联在电路中
B.开关、指示灯和各组插孔并联在电路中
C.开关、指示灯和各组插孔串联在电路中
D.各组插孔串联在一起与指示灯并联在电路中
6.为安全用电,家庭电路中的空气开关应装在_______线上;空气开关“跳闸”后,受它控制的电路处于_______(选填“短路”“断路”或“通路”)状态;试电笔_______(选填“能”或“不能”)区分零线与接地线

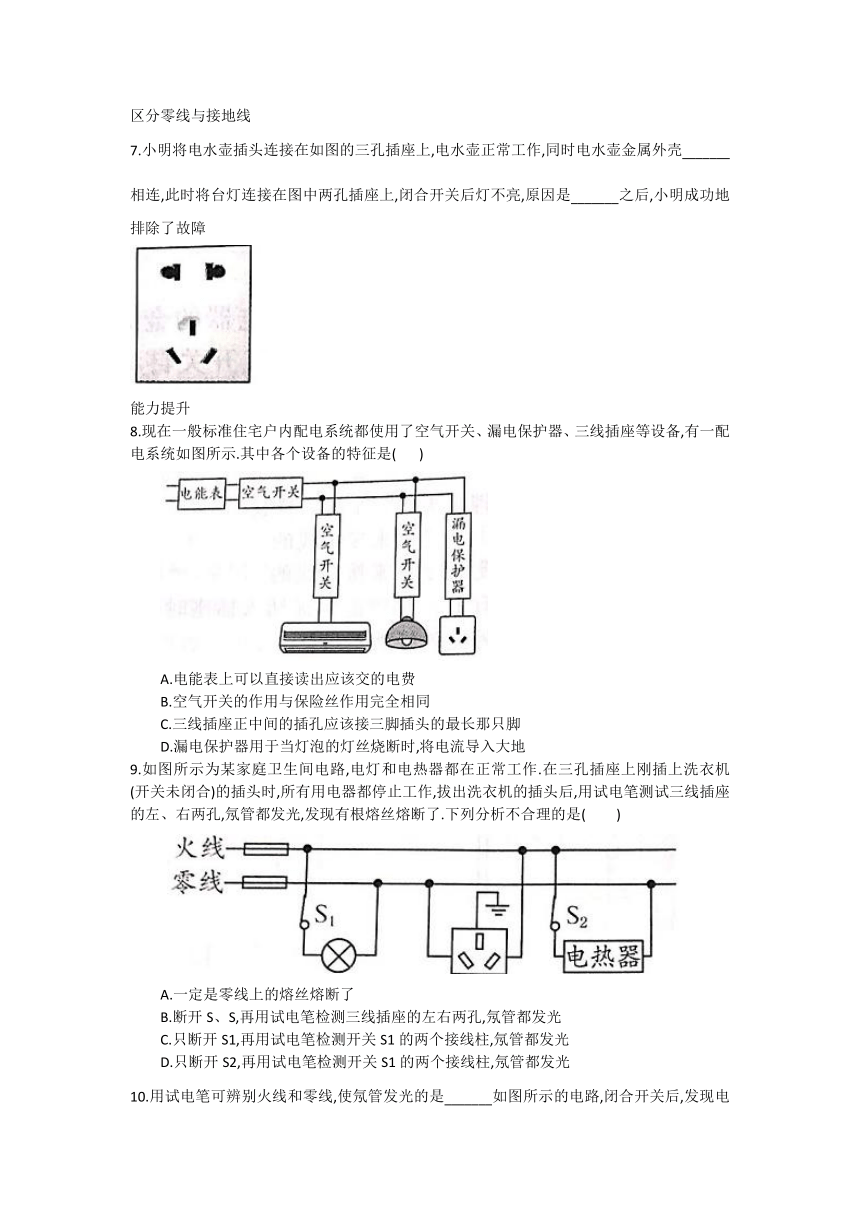

7.小明将电水壶插头连接在如图的三孔插座上,电水壶正常工作,同时电水壶金属外壳_______相连,此时将台灯连接在图中两孔插座上,闭合开关后灯不亮,原因是_______之后,小明成功地排除了故障
能力提升
8.现在一般标准住宅户内配电系统都使用了空气开关、漏电保护器、三线插座等设备,有一配电系统如图所示.其中各个设备的特征是(
)
A.电能表上可以直接读出应该交的电费
B.空气开关的作用与保险丝作用完全相同
C.三线插座正中间的插孔应该接三脚插头的最长那只脚
D.漏电保护器用于当灯泡的灯丝烧断时,将电流导入大地
9.如图所示为某家庭卫生间电路,电灯和电热器都在正常工作.在三孔插座上刚插上洗衣机(开关未闭合)的插头时,所有用电器都停止工作,拔出洗衣机的插头后,用试电笔测试三线插座的左、右两孔,氖管都发光,发现有根熔丝熔断了.下列分析不合理的是(
)
A.一定是零线上的熔丝熔断了
B.断开S、S,再用试电笔检测三线插座的左右两孔,氖管都发光
C.只断开S1,再用试电笔检测开关S1的两个接线柱,氖管都发光
D.只断开S2,再用试电笔检测开关S1的两个接线柱,氖管都发光
10.用试电笔可辨别火线和零线,使氖管发光的是_______如图所示的电路,闭合开关后,发现电灯不亮,用试电笔测试图中的a、b、c、d四点,只有a点不发光,可能发生的故障是_______
11.请用笔画线表示导线,将图中的电灯、开关和插座正确接入家庭电路中
拓展创新培优练
12.如图所示家庭电路中的某一部分,电工师傅按下面的顺序进行检测:①闭合S,灯L1亮;②断开S1,闭合S2,灯L2不亮;③再用试电笔测a、b、c、d四个接线点,发现只有在c点氖管不发光.若电路中只有一处故障,则是(
)
A.灯L2短路
B.灯L2所在支路断路
C.c、d两点间断路
D.c点左侧的零线断路
答案
A
D
D
B
A
火
断路
不能
大地
台灯所在支路断路
C
B
火线
ab之间断路
略
C
