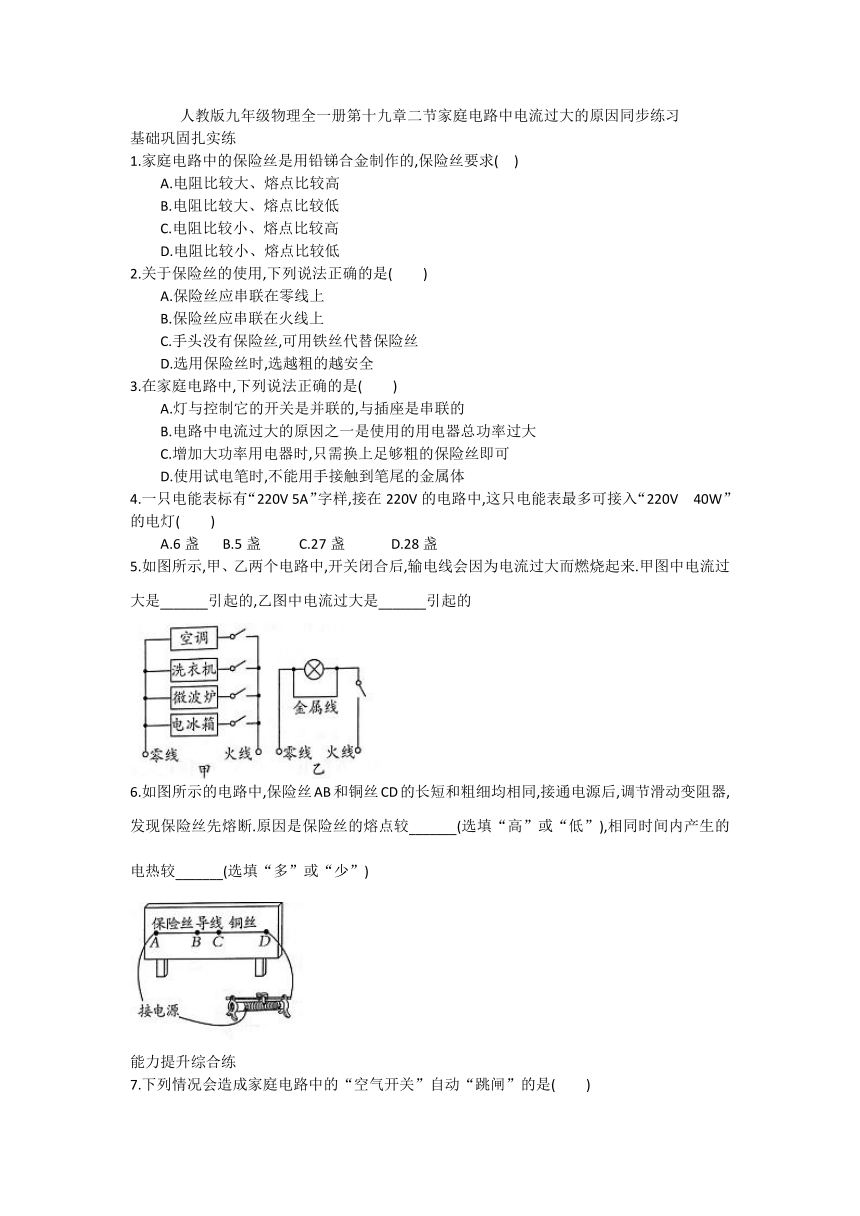

人教版九年级物理全一册第十九章二节家庭电路中电流过大的原因同步练习
基础巩固扎实练
1.家庭电路中的保险丝是用铅锑合金制作的,保险丝要求(
)
A.电阻比较大、熔点比较高
B.电阻比较大、熔点比较低
C.电阻比较小、熔点比较高
D.电阻比较小、熔点比较低
2.关于保险丝的使用,下列说法正确的是(
)
A.保险丝应串联在零线上
B.保险丝应串联在火线上
C.手头没有保险丝,可用铁丝代替保险丝
D.选用保险丝时,选越粗的越安全
3.在家庭电路中,下列说法正确的是(
)
A.灯与控制它的开关是并联的,与插座是串联的
B.电路中电流过大的原因之一是使用的用电器总功率过大
C.增加大功率用电器时,只需换上足够粗的保险丝即可
D.使用试电笔时,不能用手接触到笔尾的金属体
4.一只电能表标有“220V
5A”字样,接在220V的电路中,这只电能表最多可接入“220V
40W”的电灯(
)
A.6盏
B.5盏
C.27盏
D.28盏
5.如图所示,甲、乙两个电路中,开关闭合后,输电线会因为电流过大而燃烧起来.甲图中电流过大是_______引起的,乙图中电流过大是_______引起的
6.如图所示的电路中,保险丝AB和铜丝CD的长短和粗细均相同,接通电源后,调节滑动变阻器,发现保险丝先熔断.原因是保险丝的熔点较_______(选填“高”或“低”),相同时间内产生的电热较_______(选填“多”或“少”)
能力提升综合练

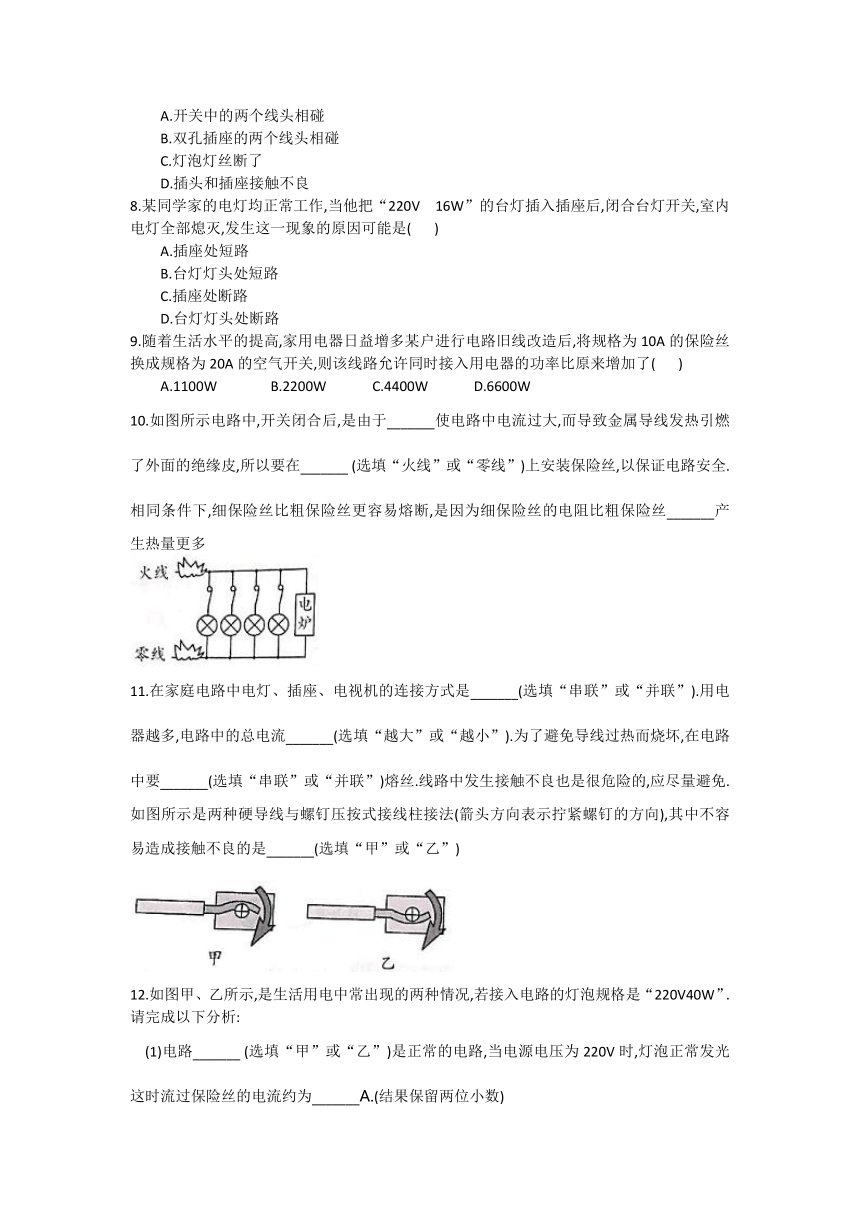

7.下列情况会造成家庭电路中的“空气开关”自动“跳闸”的是(
)
A.开关中的两个线头相碰
B.双孔插座的两个线头相碰
C.灯泡灯丝断了
D.插头和插座接触不良
8.某同学家的电灯均正常工作,当他把“220V
16W”的台灯插入插座后,闭合台灯开关,室内电灯全部熄灭,发生这一现象的原因可能是(
)
A.插座处短路
B.台灯灯头处短路
C.插座处断路
D.台灯灯头处断路
9.随着生活水平的提高,家用电器日益增多某户进行电路旧线改造后,将规格为10A的保险丝换成规格为20A的空气开关,则该线路允许同时接入用电器的功率比原来增加了(
)
A.1100W
B.2200W
C.4400W
D.6600W
10.如图所示电路中,开关闭合后,是由于_______使电路中电流过大,而导致金属导线发热引燃了外面的绝缘皮,所以要在_______
(选填“火线”或“零线”)上安装保险丝,以保证电路安全.相同条件下,细保险丝比粗保险丝更容易熔断,是因为细保险丝的电阻比粗保险丝_______产生热量更多
11.在家庭电路中电灯、插座、电视机的连接方式是_______(选填“串联”或“并联”).用电器越多,电路中的总电流_______(选填“越大”或“越小”).为了避免导线过热而烧坏,在电路中要_______(选填“串联”或“并联”)熔丝.线路中发生接触不良也是很危险的,应尽量避免.如图所示是两种硬导线与螺钉压按式接线柱接法(箭头方向表示拧紧螺钉的方向),其中不容易造成接触不良的是_______(选填“甲”或“乙”)
12.如图甲、乙所示,是生活用电中常出现的两种情况,若接入电路的灯泡规格是“220V40W”.请完成以下分析:
(1)电路_______
(选填“甲”或“乙”)是正常的电路,当电源电压为220V时,灯泡正常发光这时流过保险丝的电流约为_______A.(结果保留两位小数)
(2)当出现另一电路的现象时即发生了短路若导线的电阻为0.019,则流过保险丝的电流为_______A.这时流过灯泡的电流为
_______A
13.某家庭电路中的保险丝的规格是“10A”,能否同时使用一个标有“220V800W”的电熨斗和一台标有“220V
100W”的电视机?若能,保险丝里通过的电流有多大?(结果保留两位小数)
拓展创新培优练
14.某家庭电路的部分电路如图所其中甲、乙两处分别装用电器和开关,对此电路,下列说法正确的是(
)
A.保险丝应当选用电阻小、熔点低的材料制成
B.当接入电路的用电器增多时,保险丝的发热功率增大
C.甲处应装用电器,乙处应装开关
D.电路的总开关应该安装在保险丝的右侧
答案
B
B
B
C
用电器总功率过大
短路
低
多
B
B
B
总功率过大
火线
大
并联
越大
串联
甲
乙
0.18
2.2×104
0
能
4.09A
B
