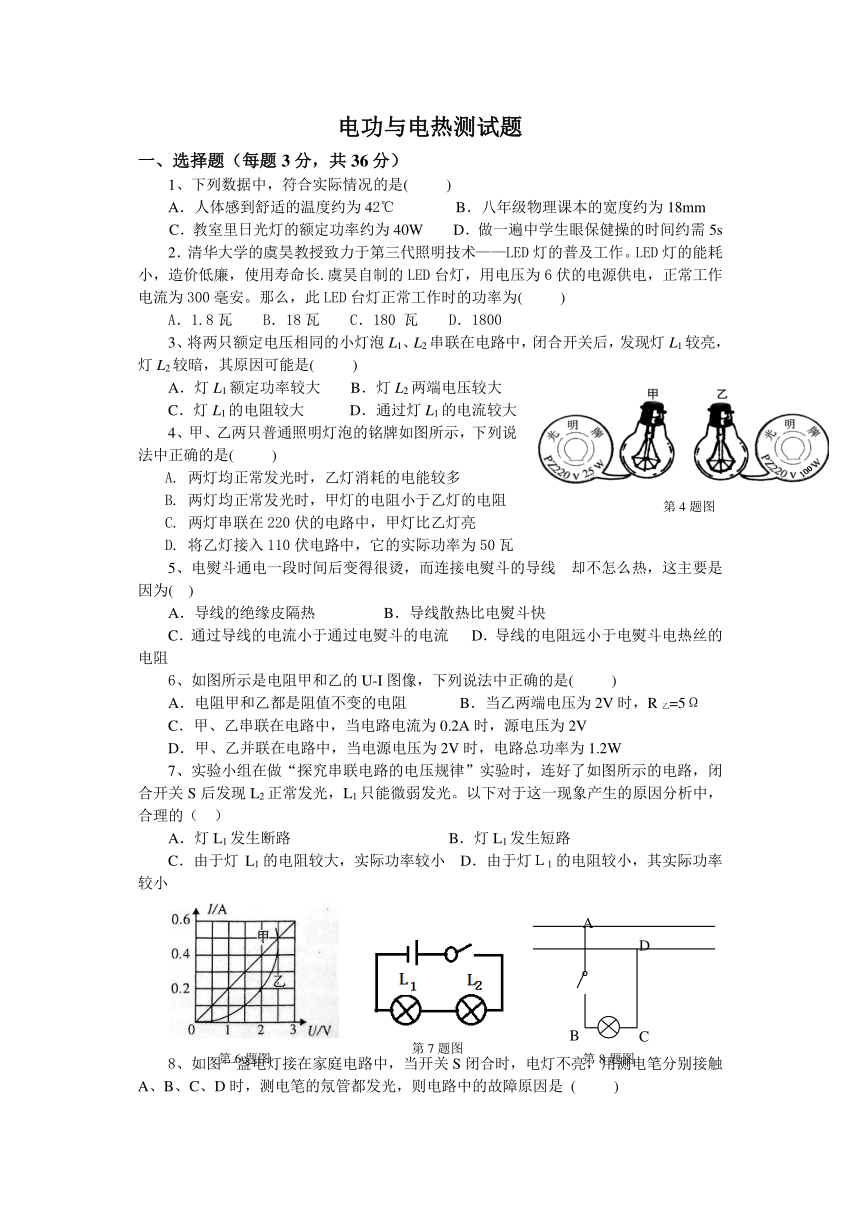

第十五章电功与电热测试题

电功与电热测试题
一、选择题（每题3分，共36分）
1、下列数据中，符合实际情况的是( )
A．人体感到舒适的温度约为42℃ B．八年级物理课本的宽度约为18mm
C．教室里日光灯的额定功率约为40W D．做一遍中学生眼保健操的时间约需5s
2．清华大学的虞昊教授致力于第三代照明技术——LED灯的普及工作。LED灯的能耗小，造价低廉，使用寿命长.虞昊自制的LED台灯，用电压为6伏的电源供电，正常工作电流为300毫安。那么，此LED台灯正常工作时的功率为( )
A．1.8瓦 B．18瓦 C．180 瓦 D．1800
3、将两只额定电压相同的小灯泡L1、L2串联在电路中，闭合开关后，发现灯L1较亮，灯L2较暗，其原因可能是( )
A．灯L1额定功率较大 B．灯L2两端电压较大
C．灯L1的电阻较大 D．通过灯L1的电流较大
4、甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是( )
A. 两灯均正常发光时，乙灯消耗的电能较多
B. 两灯均正常发光时，甲灯的电阻小于乙灯的电阻
C. 两灯串联在220伏的电路中，甲灯比乙灯亮
D. 将乙灯接入110伏电路中，它的实际功率为50瓦
5、电熨斗通电一段时间后变得很烫，而连接电熨斗的导线 却不怎么热，这主要是因为( )
A．导线的绝缘皮隔热 B．导线散热比电熨斗快
C．通过导线的电流小于通过电熨斗的电流 D．导线的电阻远小于电熨斗电热丝的电阻
6、如图所示是电阻甲和乙的U-I图像，下列说法中正确的是( )
A．电阻甲和乙都是阻值不变的电阻 B．当乙两端电压为2V时，R乙=5Ω
C．甲、乙串联在电路中，当电路电流为0.2A时，源电压为2V
D．甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W
7、实验小组在做“探究串联电路的电压规律”实验时，连好了如图所示的电路，闭合开关S后发现L2正常发光，L1只能微弱发光。以下对于这一现象产生的原因分析中，合理的（　）
A．灯L1发生断路 B．灯L1发生短路
C．由于灯L1的电阻较大，实际功率较小 D．由于灯Ｌ1的电阻较小，其实际功率较小
8、如图一盏电灯接在家庭电路中，当开关S闭合时，电灯不亮，用测电笔分别接触A、B、C、D时，测电笔的氖管都发光，则电路中的故障原因是 ( )

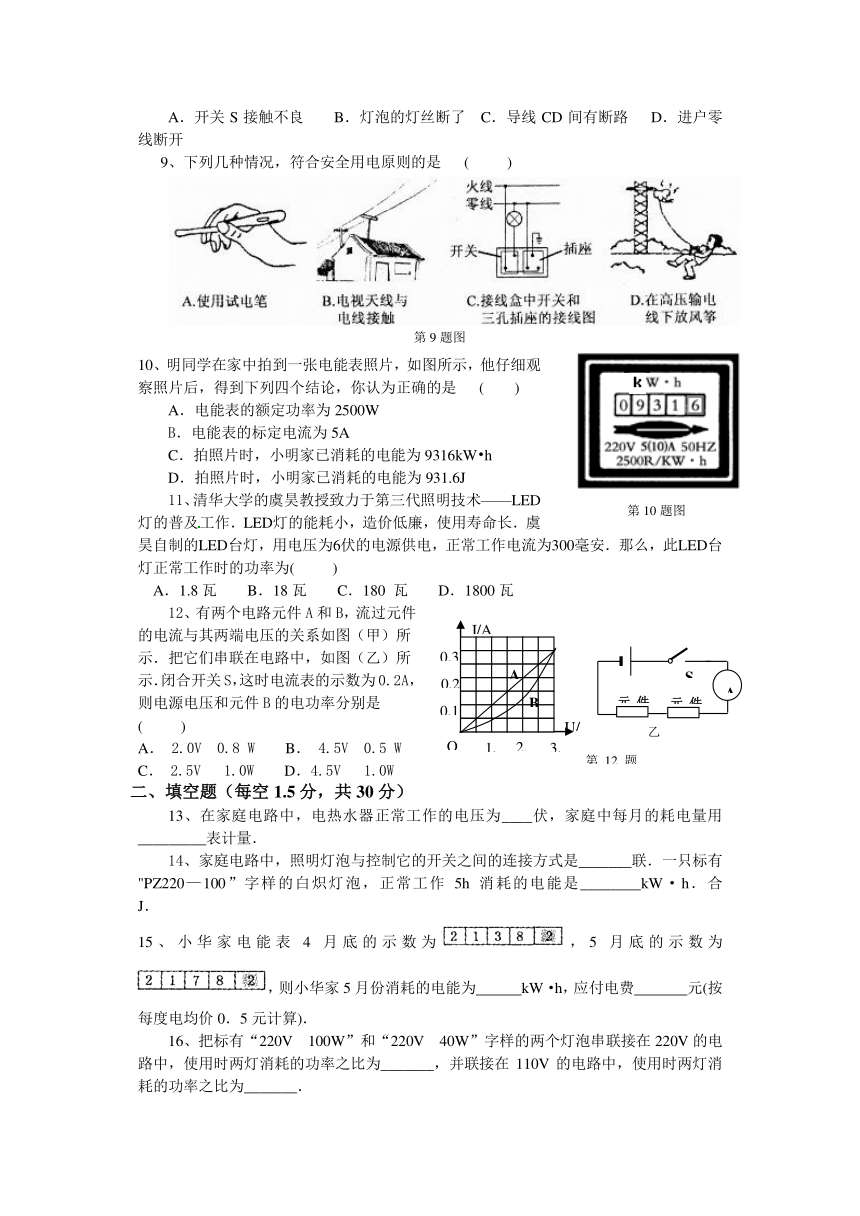

A．开关S接触不良 B．灯泡的灯丝断了 C．导线CD间有断路 D．进户零线断开
9、下列几种情况，符合安全用电原则的是 ( )
10、明同学在家中拍到一张电能表照片，如图所示，他仔细观察照片后，得到下列四个结论，你认为正确的是 ( )
A．电能表的额定功率为2500W
B．电能表的标定电流为5A
C．拍照片时，小明家已消耗的电能为9316kW h
D．拍照片时，小明家已消耗的电能为931.6J
11、清华大学的虞昊教授致力于第三代照明技术——LED灯的普及工作．LED灯的能耗小，造价低廉，使用寿命长．虞昊自制的LED台灯，用电压为6伏的电源供电，正常工作电流为300毫安．那么，此LED台灯正常工作时的功率为( )
A．1.8瓦 B．18瓦 C．180 瓦 D．1800瓦
12、有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示．把它们串联在电路中，如图（乙）所示．闭合开关S，这时电流表的示数为0.2A，则电源电压和元件B的电功率分别是( )
A． 2.0V 0.8 W B． 4.5V 0.5 W C． 2.5V 1.0W D．4.5V 1.0W
二、填空题（每空1.5分，共30分）
13、在家庭电路中，电热水器正常工作的电压为____伏，家庭中每月的耗电量用_________表计量．
14、家庭电路中，照明灯泡与控制它的开关之间的连接方式是_______联．一只标有"PZ220—100”字样的白炽灯泡，正常工作5h消耗的电能是________kW·h．合 J．
15、小华家电能表4月底的示数为，5月底的示数为，则小华家5月份消耗的电能为 kW·h，应付电费 元(按每度电均价0．5元计算)．
16、把标有“220V 100W”和“220V 40W”字样的两个灯泡串联接在220V的电路中，使用时两灯消耗的功率之比为_______，并联接在110V的电路中，使用时两灯消耗的功率之比为_______．
17、如图是探究电流产生热量与电阻关系的电路，R1=5，R2=10， 闭合开关后，电流表示数为1A．通过电阻R1的电流是 A，通过电阻R2的电流在10s内产生的热量
是 ____J．
18、将灯L1“6V 3W”和L2“6V 6W”串联（灯泡电阻不变），现要使其中一盏灯长时间正常发光，则电源电压是 ______V，电路的总功率是_______ W．
19、用图甲电路测量额定电压为2.5V灯泡正常光时的电阻，电压表应该接入 （填
“1”或“2”）．当闭合开关S，移动滑动变阻器的滑片P使电压表示数为2.5V时，电流表的示数如图乙，则灯泡的额定电流是 A，灯泡正常发光时的电阻是 ____________．
20、如图所示的电路，电源电压为3V，闭合开关，电压表示数为１V，则灯泡L2两端
的电压为______V，流过灯泡L1与L2的电流之比为 ，灯泡L1与L2的电功率之比为 ．
21、上海世博会太阳能光伏发电项目并网成功，预计年发电量可达为5×106千瓦时，这一项目是通过高科技将太阳能转化为________能．
三、解答题（第22题4分，第23题6分，第24题9分，第25题6分，第26题9分，共34分）
22、 如图所示的电路未画完整，请你在图中的①②的缺口处选择开关与灯泡的符号填上，并把③处的三孔插座连接好。
23、为了探究影响电热的因素，实验室准备了两个装满煤油的烧瓶、两个带有橡皮塞的粗细均匀的相同玻璃管，两根不同阻值的电阻丝，以及滑动变阻器、开关、导线、电源等．两个实验小组根据提供的实验器材，分别设计了图甲、乙所示的两个方案．
(1)这两个方案的共同点是通过观察什么知道电热的多少？
(2)甲方案探究的问题是什么
(3)乙方案探究的问题是什么
24、某实验小组的同学用伏安法测量小灯泡电功率，待测小灯泡额定电压为3.8V，小灯泡的额定功率估计在1W左右．
（1）连接电流表时应选用__________的量程。
（2）请用笔画线代替导线，完成实物电路的连接（要求：连线不得交叉）．
（3）检查电路连接无误，闭合开关后，灯泡不亮，电压表有示数，电流表指针几乎不动，产生这一现象的原因可能是___________．
（4）故障排除后，移动滑动变阻器的滑片，使小灯泡正常发光时，电流表示数如图所示，请读出电流表的示数，并填入表格中．
（5）实验中，同学们记录了多组小灯泡两端的电压及对应通过小灯泡的电流值，但表格中仍有不完整的地方，请将所缺内容填写完整．
电压 U/V 1.0 1.5 2.0 2.5 3.0 3.8 4.0
电流 I/A 0.18 0.2 0.22 0.25 0.28 0.32
电功率P/ 0.18 0.3 0.44 0.625 0.84 1.28
灯泡发光情况 很暗 ——————→ 暗 ————→ 正常发光 → 很亮
（6）小组同学们分析了实验数据得出：小灯泡的发光亮度是由灯泡的 __________ 决定的，且_____________，灯泡发光越亮．
产品名称：开水煲额定频率：50Hz额定功率：1100W 额定电压：220V容量：1.2L型号：JKY-12C09C
25、一只开水煲的铭牌如左图，内部由开关和电热丝组成．求：
（1）正常工作时，通过内部电热丝的电流；
（2）内部电热丝的电阻；
（3）额定电压下工作5min消耗的电能．
26、家用电器工作时往往达不到额定的电压和功率．某同学在家中做了如下实验：他首先查看自己家的电能表，表上标有“3600R／kW·h”字样；随后他关闭了家中所有用电器，只让一只标有“220V、1210W”的电水壶盛满水持续工作，与此同时，观察到电能表转盘3分钟转过180圈．假设电水壶的电阻保持不变，求： (1)电水壶的电阻；
(2)电水壶工作时的实际电功率； (3)该同学家的实际电压．
答案：1、A 2、A 3、C 4、C 5、D 6、D 7、D 8、D 9、C 10、B 11、A 12、
13、220 电能表 14、并 0.5 1.8×106 15、40 20 16、2︰5 5︰2 17、1 100 18、9 4.5
19、1 0.3 8.3 20、1 1︰1 2︰1 21、电 0.18 22、略 23（1）观察玻璃管中液面的高度（2）在电流一定时，电热与电阻的关系（3）在电压一定时，电热与电阻的关系 24、
（1）0~0.6A （无单位不给分）
（2）实物图：
（3）灯泡处开路（或“灯泡灯丝断了”、“灯泡与灯座接触不良”等合理答案均可）。
（4）0.31 （5）W 1.178（或“1.18”、“1.18”均可） （此题两空前后顺序可以调换）
（6）实际功率 实际功率越大　25、（1）5 A （2）44Ω （3）3.3×105J 26、40Ω 1000 W 200V
第4题图
第6题图
第7题图
A
B
C
D
第8题图
第9题图
第10题图
S
元件B
元件A
A
O
I/A
U/V
1.0
2.0
3.0
0.1
0.2
0.3
A
B
第12题图
乙甲
L1
L2
3
15
V
－
第20题图
甲 乙
2
S
1
P
第19题图
A
S
R2
R1
第17题图
P
第22题图
