人教版九年级物理全一册第二十章第四节电动机同步练习 含答案

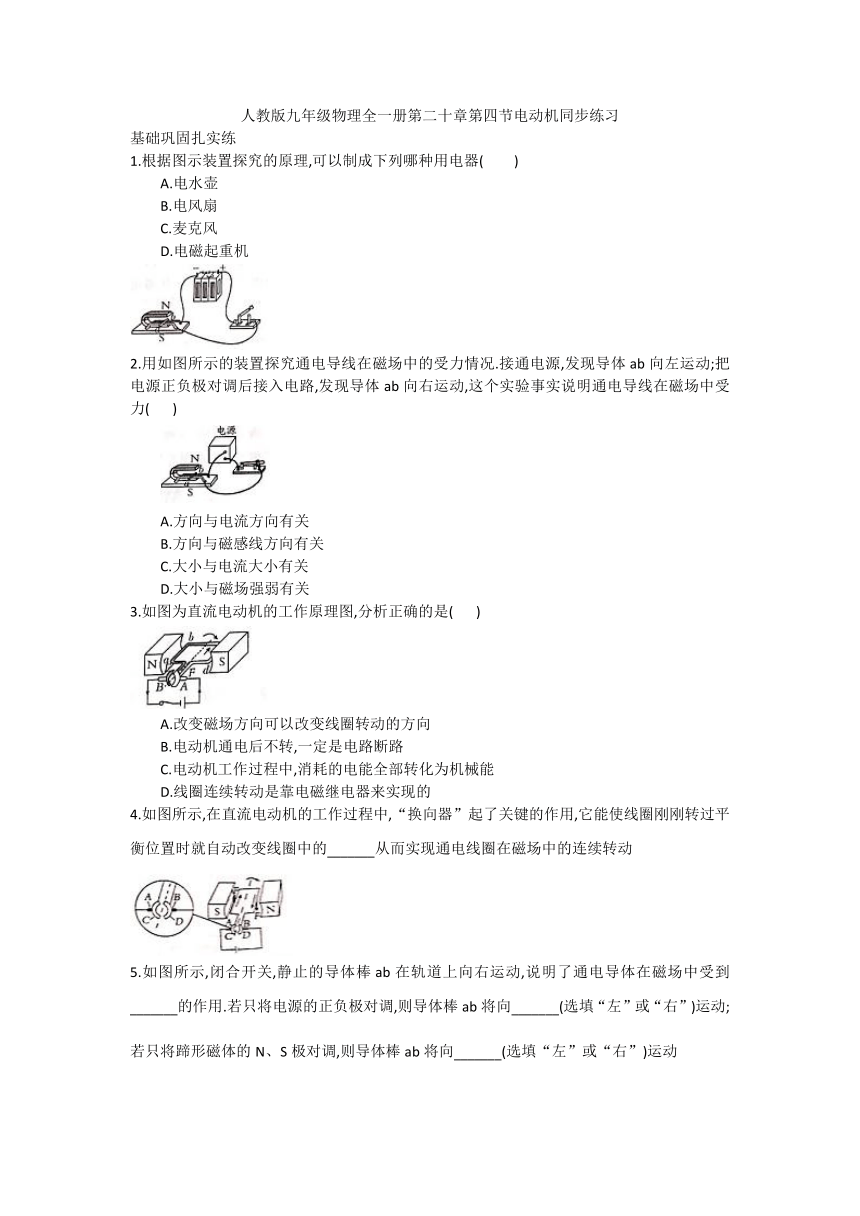

人教版九年级物理全一册第二十章第四节电动机同步练习
基础巩固扎实练
1.根据图示装置探究的原理,可以制成下列哪种用电器(
)
A.电水壶
B.电风扇
C.麦克风
D.电磁起重机
2.用如图所示的装置探究通电导线在磁场中的受力情况.接通电源,发现导体ab向左运动;把电源正负极对调后接入电路,发现导体ab向右运动,这个实验事实说明通电导线在磁场中受力(
)
A.方向与电流方向有关
B.方向与磁感线方向有关
C.大小与电流大小有关
D.大小与磁场强弱有关
3.如图为直流电动机的工作原理图,分析正确的是(
)
A.改变磁场方向可以改变线圈转动的方向
B.电动机通电后不转,一定是电路断路
C.电动机工作过程中,消耗的电能全部转化为机械能
D.线圈连续转动是靠电磁继电器来实现的
4.如图所示,在直流电动机的工作过程中,“换向器”起了关键的作用,它能使线圈刚刚转过平衡位置时就自动改变线圈中的_______从而实现通电线圈在磁场中的连续转动
5.如图所示,闭合开关,静止的导体棒ab在轨道上向右运动,说明了通电导体在磁场中受到_______的作用.若只将电源的正负极对调,则导体棒ab将向_______(选填“左”或“右”)运动;若只将蹄形磁体的N、S极对调,则导体棒ab将向_______(选填“左”或“右”)运动

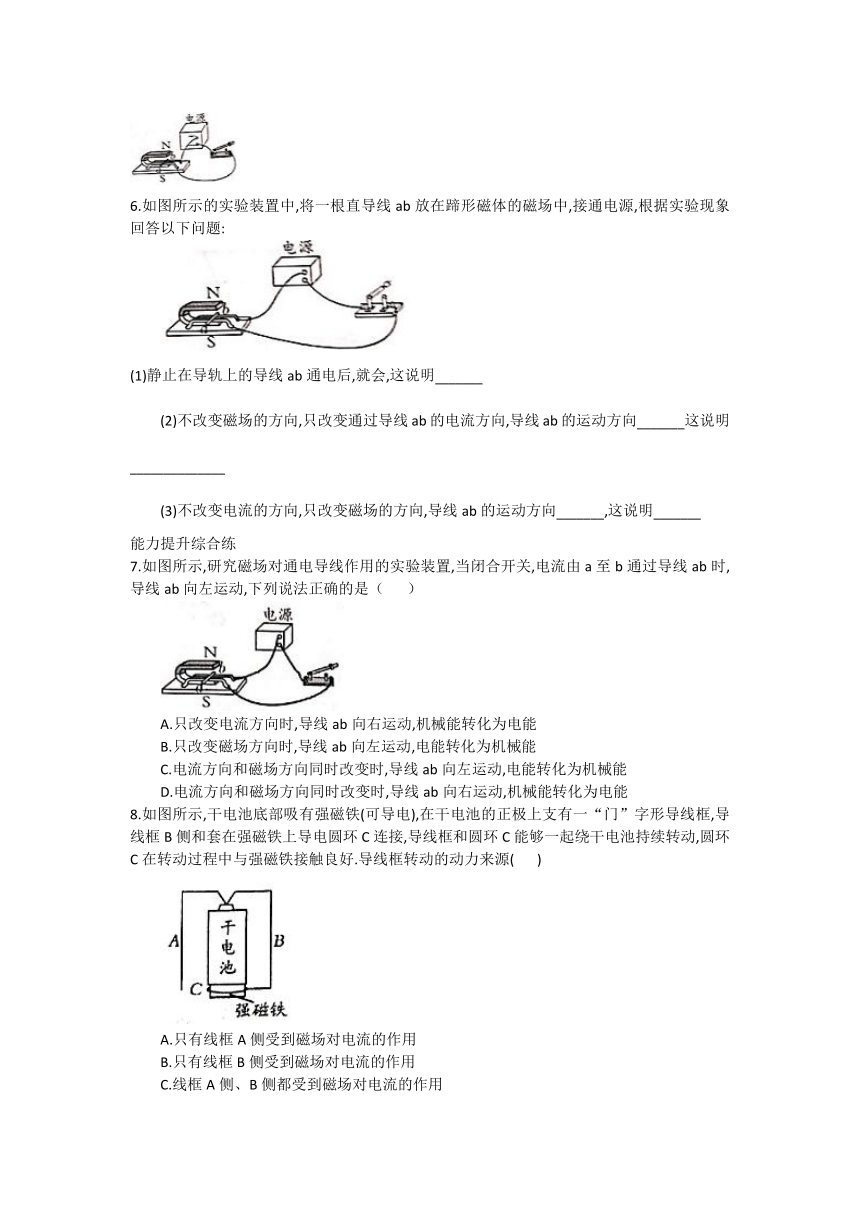

6.如图所示的实验装置中,将一根直导线ab放在蹄形磁体的磁场中,接通电源,根据实验现象回答以下问题:
(1)静止在导轨上的导线ab通电后,就会,这说明_______
(2)不改变磁场的方向,只改变通过导线ab的电流方向,导线ab的运动方向_______这说明______________
(3)不改变电流的方向,只改变磁场的方向,导线ab的运动方向_______,这说明_______
能力提升综合练
7.如图所示,研究磁场对通电导线作用的实验装置,当闭合开关,电流由a至b通过导线ab时,导线ab向左运动,下列说法正确的是（
）
A.只改变电流方向时,导线ab向右运动,机械能转化为电能
B.只改变磁场方向时,导线ab向左运动,电能转化为机械能
C.电流方向和磁场方向同时改变时,导线ab向左运动,电能转化为机械能
D.电流方向和磁场方向同时改变时,导线ab向右运动,机械能转化为电能
8.如图所示,干电池底部吸有强磁铁(可导电),在干电池的正极上支有一“门”字形导线框,导线框B侧和套在强磁铁上导电圆环C连接,导线框和圆环C能够一起绕干电池持续转动,圆环C在转动过程中与强磁铁接触良好.导线框转动的动力来源(
)
A.只有线框A侧受到磁场对电流的作用
B.只有线框B侧受到磁场对电流的作用
C.线框A侧、B侧都受到磁场对电流的作用
D.线框A侧、B侧都不受到磁场对电流的作用,是受到的其他外力
9.当扬声器中的线圈通过的电流方向如图所示时,线圈向左运动,那么当电流方向改变时,线
圈将向_______运动;如此反复,线圈带动纸盆_______而发声
10.两个磁体之间有力的作用,同名磁极相_______;通电导线能使小磁针发生偏转,这是因为通电导线周围存在_______;如图所示,把通电导线放在两个磁极中间,磁极对导线的力垂直指向纸里,如果导线中电流方向相反,则磁极对导线的力垂直指向_______(选填“纸里”或“纸外”)
11.如图所示,是某小组制作的一台简易电动机,用硬金属丝做两个支架,分别与电池的两极相连,用漆包线绕成一个矩形线圈,以线圈引线为轴,用小刀刮去轴的一端全部漆皮,另一端刮去半周漆皮.将线圈放在支架上,磁体放在线圈下.接通电源并用手轻推一下线圈,线圈就会不停地转动起来.请问:
(1)刮漆皮的目的是使线圈能够_______
线圈一端刮去半周漆皮的作用相当于_______
(填实际电动机某一部件的名称)
(2)推一下线圈的原因是_______
(3)线圈不停转动的原因是_______
(4)要使线圈的转动方向发生改变,请提出两个方案
____________________________
__________________________________________
答案
B
A
A
电流方向
力
左
左
(1)运动
通电导线在磁场中受力会运动
（2）改变
磁场方向一定,导线ab的运动方向与电流方向有关
(3)改变
电流方向一定,导线ab的运动方向与磁场方向有关
7.C
8.B
9.右
来回振动
10.斥
磁场
纸外
11.(1)导电,使线圈在磁场中受力转动换向器
(2)使线圈越过平衡位置
(3)通电线圈在磁场中受到力的作用
(4)①只改变磁场方向②只改变电流方向
