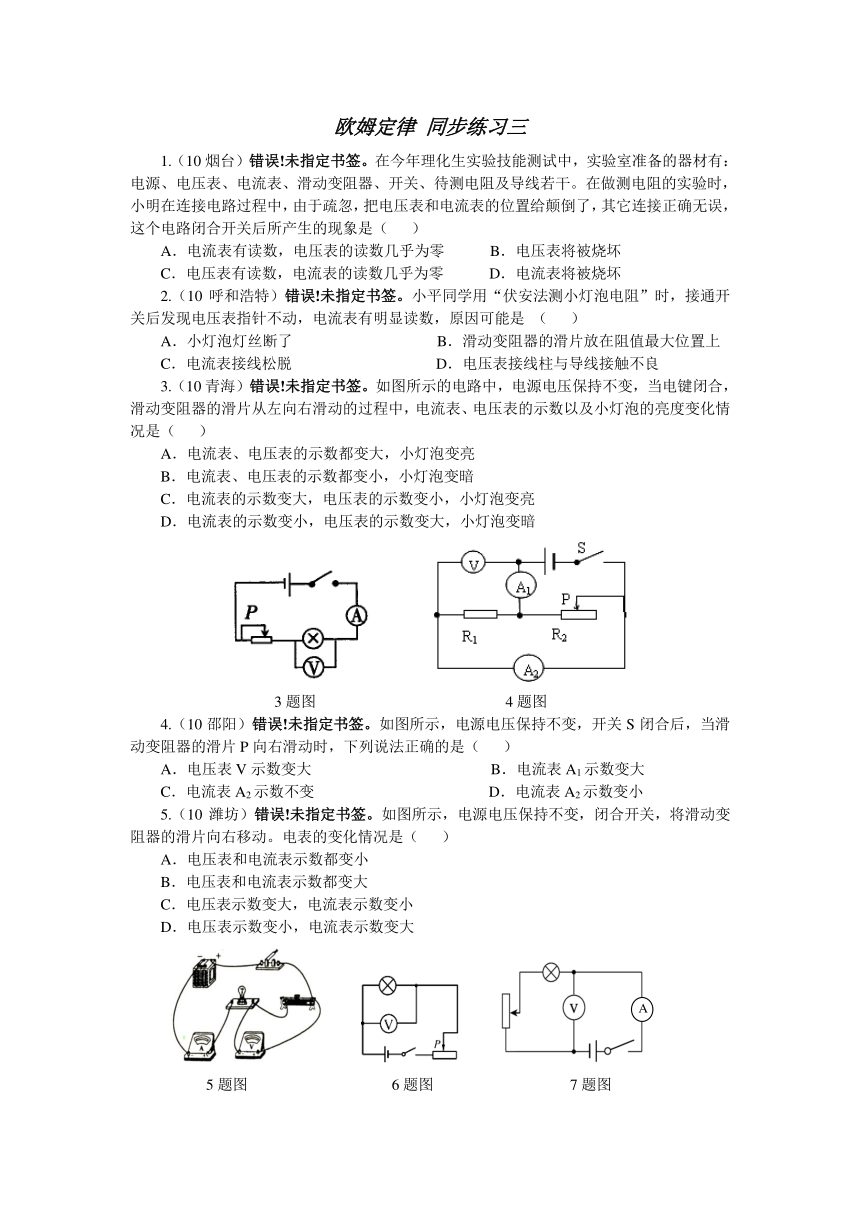

欧姆定律 同步练习三
1.（10烟台）在今年理化生实验技能测试中，实验室准备的器材有：电源、电压表、电流表、滑动变阻器、开关、待测电阻及导线若干。在做测电阻的实验时，小明在连接电路过程中，由于疏忽，把电压表和电流表的位置给颠倒了，其它连接正确无误，这个电路闭合开关后所产生的现象是（ ）
A．电流表有读数，电压表的读数几乎为零 B．电压表将被烧坏
C．电压表有读数，电流表的读数几乎为零 D．电流表将被烧坏
2.（10呼和浩特）小平同学用“伏安法测小灯泡电阻”时，接通开关后发现电压表指针不动，电流表有明显读数，原因可能是 （ ）
A．小灯泡灯丝断了 B．滑动变阻器的滑片放在阻值最大位置上
C．电流表接线松脱 D．电压表接线柱与导线接触不良
3.（10青海）如图所示的电路中，电源电压保持不变，当电键闭合，滑动变阻器的滑片从左向右滑动的过程中，电流表、电压表的示数以及小灯泡的亮度变化情况是（ ）
A．电流表、电压表的示数都变大，小灯泡变亮
B．电流表、电压表的示数都变小，小灯泡变暗
C．电流表的示数变大，电压表的示数变小，小灯泡变亮
D．电流表的示数变小，电压表的示数变大，小灯泡变暗
3题图 4题图
4.（10邵阳）如图所示，电源电压保持不变，开关S闭合后，当滑动变阻器的滑片P向右滑动时，下列说法正确的是（ ）
A．电压表V示数变大 B．电流表A1示数变大
C．电流表A2示数不变 D．电流表A2示数变小
5.（10潍坊）如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右移动。电表的变化情况是（ ）
A．电压表和电流表示数都变小
B．电压表和电流表示数都变大
C．电压表示数变大，电流表示数变小
D．电压表示数变小，电流表示数变大
5题图 6题图 7题图

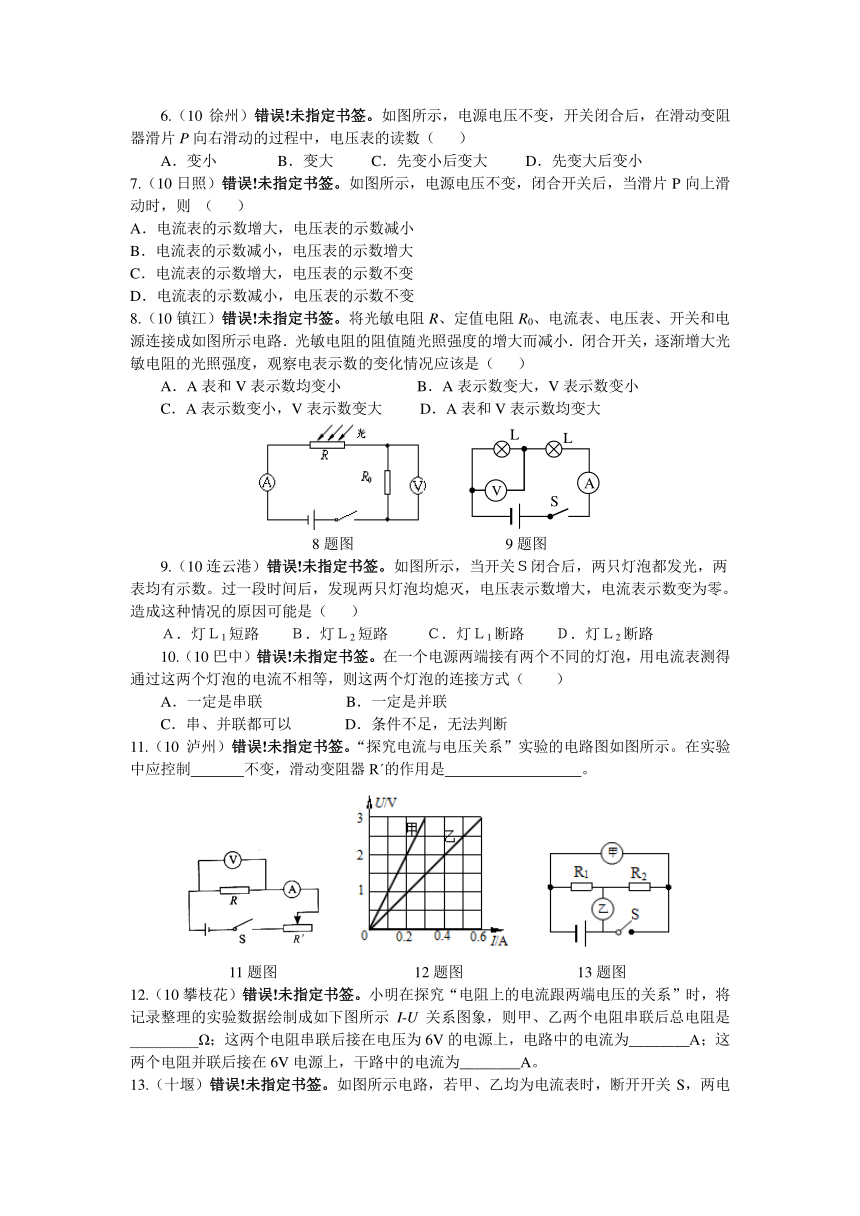

6.（10徐州）如图所示，电源电压不变，开关闭合后，在滑动变阻器滑片P向右滑动的过程中，电压表的读数（ ）
A．变小 B．变大 C．先变小后变大 D．先变大后变小
7.（10日照）如图所示，电源电压不变，闭合开关后，当滑片P向上滑动时，则 （ ）
A．电流表的示数增大，电压表的示数减小
B．电流表的示数减小，电压表的示数增大
C．电流表的示数增大，电压表的示数不变
D．电流表的示数减小，电压表的示数不变
8.（10镇江）将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是（ ）
A．A表和V表示数均变小 B．A表示数变大，V表示数变小
C．A表示数变小，V表示数变大 D．A表和V表示数均变大
8题图 9题图
9.（10连云港）如图所示，当开关Ｓ闭合后，两只灯泡都发光，两表均有示数。过一段时间后，发现两只灯泡均熄灭，电压表示数增大，电流表示数变为零。造成这种情况的原因可能是（ ）
Ａ．灯Ｌ1短路 Ｂ．灯Ｌ2短路 Ｃ．灯Ｌ1断路 Ｄ．灯Ｌ2断路
10.（10巴中）在一个电源两端接有两个不同的灯泡，用电流表测得通过这两个灯泡的电流不相等，则这两个灯泡的连接方式（ ）
A．一定是串联 B．一定是并联
C．串、并联都可以 D．条件不足，无法判断
11.（10泸州）“探究电流与电压关系”实验的电路图如图所示。在实验中应控制 不变，滑动变阻器Rˊ的作用是 。
11题图 12题图 13题图
12.（10攀枝花）小明在探究“电阻上的电流跟两端电压的关系”时，将记录整理的实验数据绘制成如下图所示I-U关系图象，则甲、乙两个电阻串联后总电阻是_________Ω；这两个电阻串联后接在电压为6V的电源上，电路中的电流为________A；这两个电阻并联后接在6V电源上，干路中的电流为________A。
13.（十堰）如图所示电路，若甲、乙均为电流表时，断开开关S，两电流表读数为I甲︰I乙＝2：3，若甲、乙均为电压表时，闭合开关S，则两电压表的读数U甲：U乙＝ 。
14.（10荆门）一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压的关系如图所示。由图可得定值电阻R的阻值为 Ω；当把这个工具接在电压为2V的电路两端，L、R并联的总电阻是 Ω。
14题图 15题图
15.（10济宁）某同学测小灯泡电阻的电路如图所示，其中电源电压为4.5V。他按电路图正确连接好实验电路，并检查各元件完好。然后闭合开关S，发现灯泡很亮，且电压表的读数为4.5V。造成该现象的原因为是 。
16.（10哈尔滨）请利用下列器材，用笔画线连接“安法测量电阻”的实验电路。
17.（10咸宁）在如图所示电路中，有一根导线尚未连接，请以笔画线代替导线补上，要求：当滑动变阻器滑片P向左移动时，电压表示数变小。
16题图 17题图
18.（10武汉）小明利用如图甲所示的电路探究电流跟电阻的关系。已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
（1）请根据图甲将图乙所示的实物电路连接完整（导线不允许交叉）。
（2）实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图像。
①由图像可以得出结论：电压一定时， 。
②上述实验中，小明用5Ω的电阻做完实验后，接下来的操作是　，然后将10Ω的电阻接入电路，闭合开关，移动滑片，使电压表示数为 V时，读出电流表的示数。
（3）为完成整个实验，应该选取最大阻值不小于 Ω的滑动变阻器。
19.（福州）．在测量定值电阻的实验中，
（1）连接电路时开关应__________。
（2）请你用笔画线代替导线，将图甲中的实物电路连接完整。
（3）闭合开关前，滑动变阻器的滑片P应移至_____（选填“A”或“B”）端。小青闭合开关后，移动滑片P到某一点时，电流表示数为0.2A，电压表示数如图乙所示，为__________V，计算出的电阻值为__________Ω。
（4）小青仅把这一次实验测量所得的阻值作为最后的结果，你认为合适吗 __________，
理由是______________________________。
（5）如图丙所示是其他两组同学根据测得数据作出的，I-U图像，分析图像可知Ra_________Rb（选填“>”、“=”或“<”）。
（6）小珍连接好电路后闭合开关，发现无论如何移动变阻器的滑片P，电压表、电流表均有示数，但都不改变，原因可能是_________________________。（写出一种即可）
20.（10金昌）如图所示，R2的阻值为20Ω。开关S闭合后电流表A的示数为2.7A，电流表A1的示数为1.8A，求:
（1）电源电压； （2）电阻R1的阻值．
21.（10厦门）如图所示，R1=30Ω，R2=10Ω，闭合开关后，电流表的示数为0.2A。求：
（1）电源电压；
（2）电路总电流。
