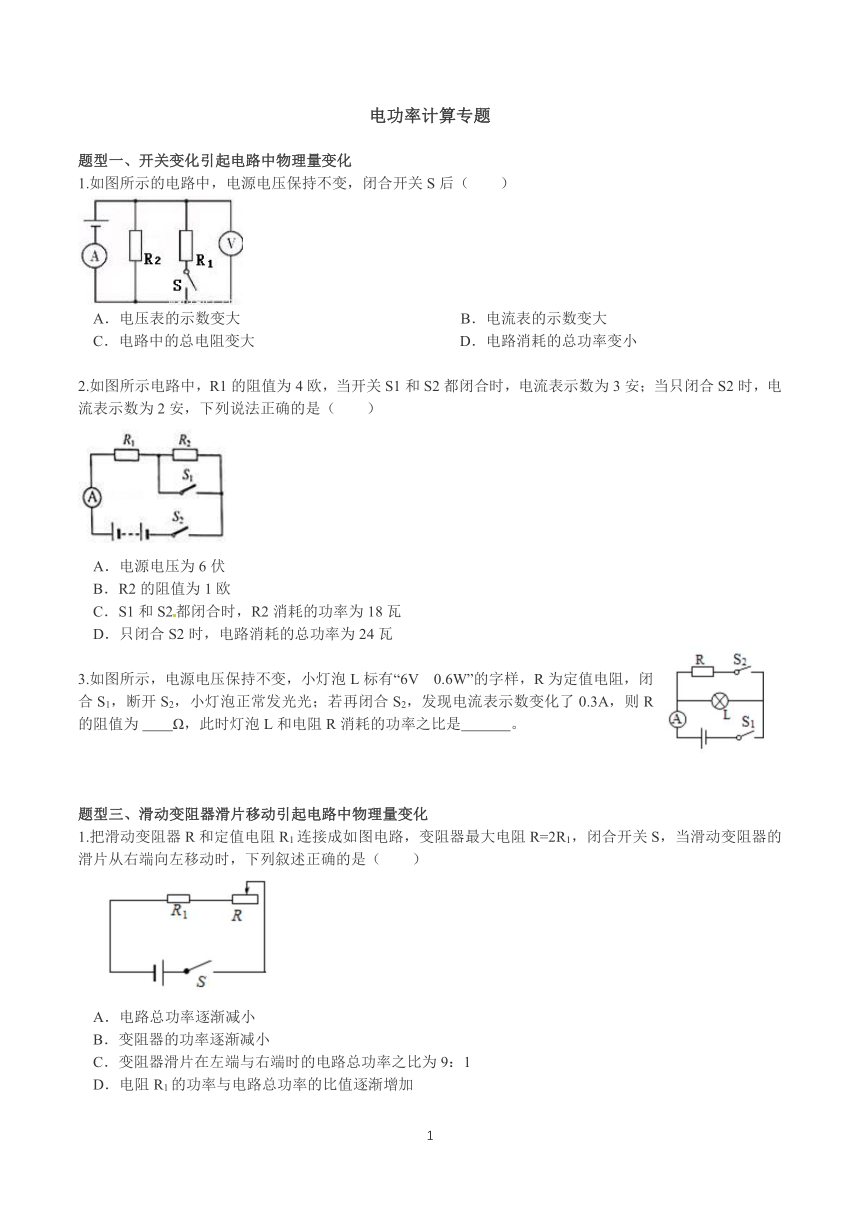

电功率计算专题
题型一、开关变化引起电路中物理量变化
1.如图所示的电路中，电源电压保持不变，闭合开关S后（
）
A．电压表的示数变大
B．电流表的示数变大
C．电路中的总电阻变大
D．电路消耗的总功率变小
2.如图所示电路中，R1的阻值为4欧，当开关S1和S2都闭合时，电流表示数为3安；当只闭合S2时，电流表示数为2安，下列说法正确的是（
）
A．电源电压为6伏
B．R2的阻值为1欧
C．S1和S2都闭合时，R2消耗的功率为18瓦
D．只闭合S2时，电路消耗的总功率为24瓦
3.如图所示，电源电压保持不变，小灯泡L标有“6V
0.6W”的字样，R为定值电阻，闭合S1，断开S2，小灯泡正常发光光；若再闭合S2，发现电流表示数变化了0.3A，则R的阻值为?????????Ω，此时灯泡L和电阻R消耗的功率之比是?????????????。
题型三、滑动变阻器滑片移动引起电路中物理量变化
1.把滑动变阻器R和定值电阻R1连接成如图电路，变阻器最大电阻R=2R1，闭合开关S，当滑动变阻器的滑片从右端向左移动时，下列叙述正确的是（　　）
A．电路总功率逐渐减小
B．变阻器的功率逐渐减小
C．变阻器滑片在左端与右端时的电路总功率之比为9：1
D．电阻R1的功率与电路总功率的比值逐渐增加

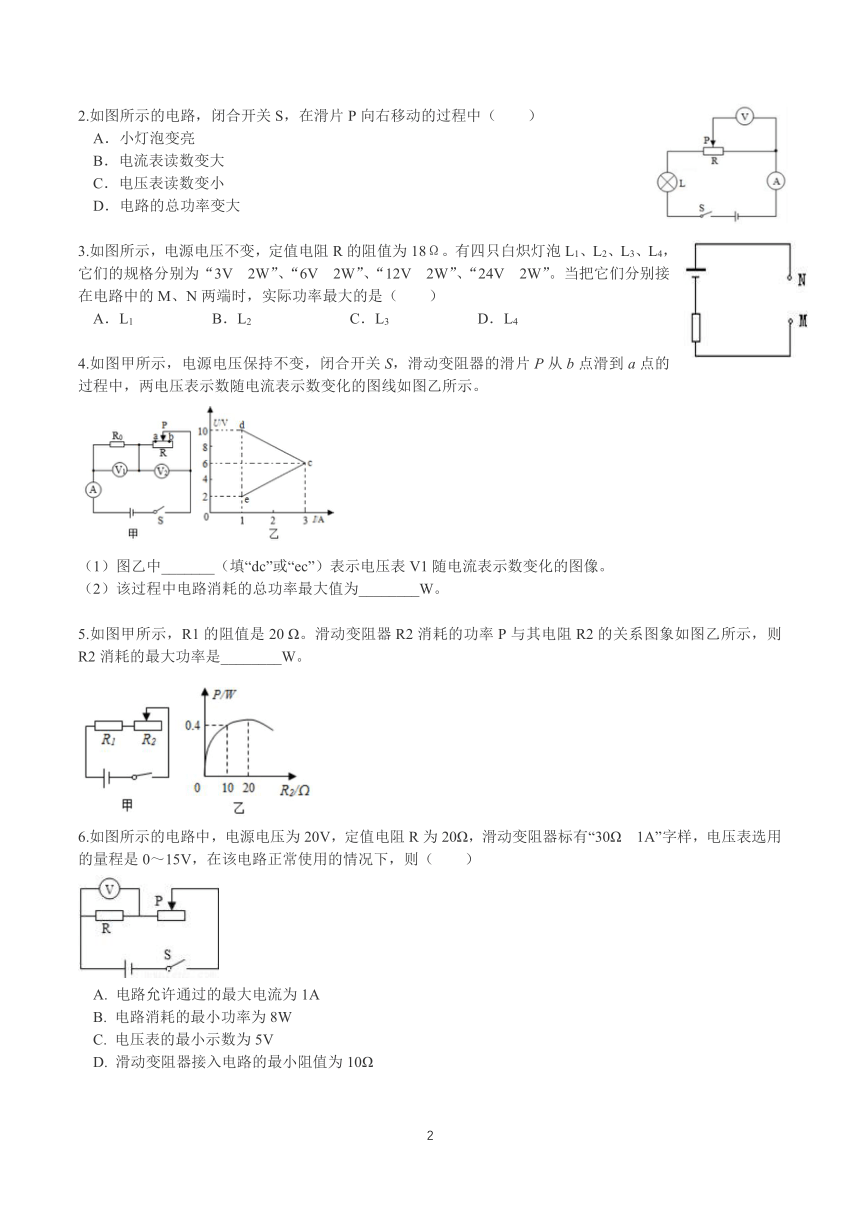

2.如图所示的电路，闭合开关S，在滑片P向右移动的过程中（　　）
A．小灯泡变亮
B．电流表读数变大
C．电压表读数变小
D．电路的总功率变大
3.如图所示，电源电压不变，定值电阻R的阻值为18Ω。有四只白炽灯泡L1、L2、L3、L4，它们的规格分别为“3V
2W”、“6V
2W”、“12V
2W”、“24V
2W”。当把它们分别接在电路中的M、N两端时，实际功率最大的是（　　）
A．L1
B．L2
C．L3
D．L4
4.如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器的滑片P从b点滑到a点的过程中，两电压表示数随电流表示数变化的图线如图乙所示。
（1）图乙中_______（填“dc”或“ec”）表示电压表V1随电流表示数变化的图像。
（2）该过程中电路消耗的总功率最大值为________W。
5.如图甲所示，R1的阻值是20
Ω。滑动变阻器R2消耗的功率P与其电阻R2的关系图象如图乙所示，则R2消耗的最大功率是________W。
6.如图所示的电路中，电源电压为20V，定值电阻R为20Ω，滑动变阻器标有“30Ω
1A”字样，电压表选用的量程是0～15V，在该电路正常使用的情况下，则（　　）
A.
电路允许通过的最大电流为1A
B.
电路消耗的最小功率为8W
C.
电压表的最小示数为5V
D.
滑动变阻器接入电路的最小阻值为10Ω
7.某元件（阻值不变）标有“6V
6W”字样，它正常工作的电流是
???????
A，它的电阻R是
??????
。将该元件与灯L接入电路中，如图甲所示。通过灯L的电流随电压变化的图像如图乙所示，电流表量程为“0-0.6A”，电压表量程为“0-3V”，闭合开关，在保证电路各元件都安全的情况下，灯L消耗的最大电功率可达到____W。
8.甲、乙两灯的额定电压均为9V，测得其电流与电压变化的关系图象如图所示，则下列说法中错误的是（　　）
A.
甲灯正常发光时的电流为0.8A
B.
乙灯正常发光时的电阻为18Ω
C.
若将甲、乙两灯串联接入9V的电路中，乙灯电功率为4.5W
D.
若将甲、乙两灯并联接入9V的电路中，甲灯电功率为7.2W
题型三、公式的熟练选择与运用
1.如图是某家用电饭锅的简化电路图，电饭锅工作时有加热和保温两种状态。当开关S闭合时电饭锅处于加热状态，其加热功率为880W，已知R2=495Ω，求：
（1）电饭锅在加热状态下工作0.1h，消耗的电能是多少焦耳？
（2）电饭锅处于加热状态时，电路中的电流是多大？
（3）电饭锅处于保温状态时的电功率是多大？
2.有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示．把它们串联接在电路中，如图（乙）所示，闭合开关S，这时电流表的示数为0.4A，则电源电压和元件B的电功率分别是（　　）
A．2.0V、0.8?W
B．2.5V、1.0W
C．4.5V、1.0?W
D．4.5V、1.8W
3.灯泡L上标有“2.5V”
的字样，它的电阻随它两端电压的变化关系如图所示。下列说法中正确的是（?
?
）
A．灯泡L的额定电流是0.2A
B．灯泡L正常发光时的电阻是10Ω
C．灯泡L的额定功率是6.25W
D．灯丝的电阻随电压的增大而减小
4.如图所示，将灯L1、L2按图甲、乙两种方式接在电压均为U的两个电路中，在甲图中灯L1的功率为4W，在乙图中灯L1的功率为9W。设灯丝电阻不变。下列说法中不正确的是（　　）
A．甲、乙两图中灯L1两端的电压之比是2：3
B．L1、L2两灯灯丝电阻之比是2：1
C．甲图中灯L1、L2的功率之比是2：1
D．甲、乙两图电路消耗的总功率之比是3：2
5.将灯L1接在电压为6V的电路中，功率为6W。若保持电路电压不变，再将灯L2接入电路，如图所示。电路工作时（不考虑温度对电阻的影响），电路的总电阻是______Ω，灯L1的实际电流为_______A，灯L1两端的电压是_______V，电路的总功率是_______W。
6.某定值电阻两端的电压由U
变为1/3U
时，消耗的电功率变化了0.8W,
当电阻两端的电压变为2U
时，该电阻消耗的电功率为_________W。
7.在如图所示的电路中，发现电流表的示数减少0.3A时，电压表的示数从9V变为6V，那么该定值电阻所消耗的功率的变化量为________W。
8.将两个定值电阻串联接到电压为U的电源两端，R1消耗的功率为P1，R2消耗的功率为3P1。将这两个定值电阻并联接在同一电源两端时，下列说法中正确的是（　　）
A．串联时R1与R2两端的电压之比为3：1
B．并联时R1消耗的功率为16P1
C．并联时通过R1与R2的电流之比为1：3
D．并联时两电阻消耗的总功率16/3P1
