第6节 电能 单元练习（无答案）

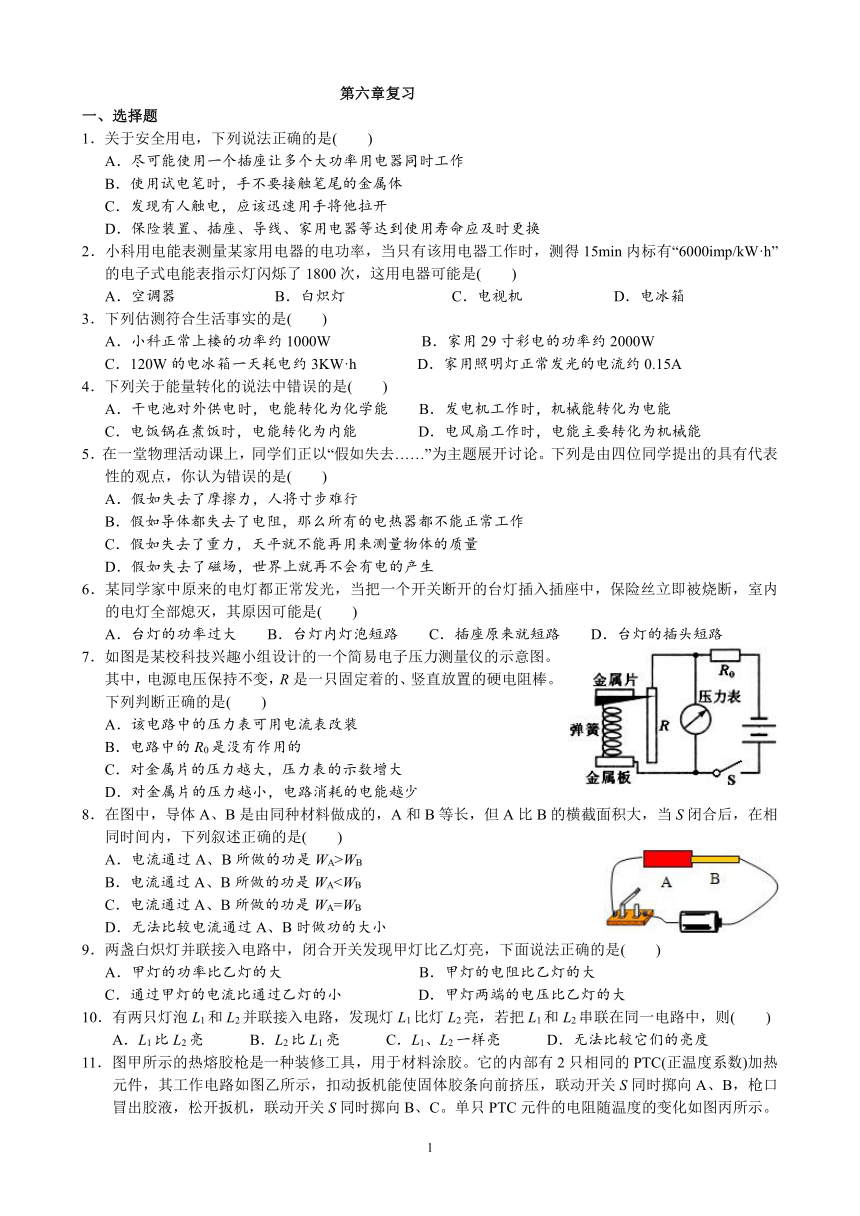

第六章复习
一、选择题
1．关于安全用电，下列说法正确的是( )
A．尽可能使用一个插座让多个大功率用电器同时工作
B．使用试电笔时，手不要接触笔尾的金属体
C．发现有人触电，应该迅速用手将他拉开
D．保险装置、插座、导线、家用电器等达到使用寿命应及时更换
2．小科用电能表测量某家用电器的电功率，当只有该用电器工作时，测得15min内标有“6000imp/kW·h”的电子式电能表指示灯闪烁了1800次，这用电器可能是( )
A．空调器 B．白炽灯 C．电视机 D．电冰箱
3．下列估测符合生活事实的是( )
A．小科正常上楼的功率约1000W B．家用29寸彩电的功率约2000W
C．120W的电冰箱一天耗电约3KW·h D．家用照明灯正常发光的电流约0.15A
4．下列关于能量转化的说法中错误的是( )
A．干电池对外供电时，电能转化为化学能 B．发电机工作时，机械能转化为电能
C．电饭锅在煮饭时，电能转化为内能 D．电风扇工作时，电能主要转化为机械能
5．在一堂物理活动课上，同学们正以“假如失去……”为主题展开讨论。下列是由四位同学提出的具有代表性的观点，你认为错误的是( )
A．假如失去了摩擦力，人将寸步难行
B．假如导体都失去了电阻，那么所有的电热器都不能正常工作
C．假如失去了重力，天平就不能再用来测量物体的质量
D．假如失去了磁场，世界上就再不会有电的产生
6．某同学家中原来的电灯都正常发光，当把一个开关断开的台灯插入插座中，保险丝立即被烧断，室内的电灯全部熄灭，其原因可能是( )
A．台灯的功率过大 B．台灯内灯泡短路 C．插座原来就短路 D．台灯的插头短路
right76207．如图是某校科技兴趣小组设计的一个简易电子压力测量仪的示意图。其中，电源电压保持不变，R是一只固定着的、竖直放置的硬电阻棒。下列判断正确的是( )
A．该电路中的压力表可用电流表改装
B．电路中的R0是没有作用的
C．对金属片的压力越大，压力表的示数增大
D．对金属片的压力越小，电路消耗的电能越少
8．在图中，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当S闭合后，在相同时间内，下列叙述正确的是( )
right0A．电流通过A、B所做的功是WA>WB
B．电流通过A、B所做的功是WAC．电流通过A、B所做的功是WA=WB
D．无法比较电流通过A、B时做功的大小
9．两盏白炽灯并联接入电路中，闭合开关发现甲灯比乙灯亮，下面说法正确的是( )
A．甲灯的功率比乙灯的大 B．甲灯的电阻比乙灯的大
C．通过甲灯的电流比通过乙灯的小 D．甲灯两端的电压比乙灯的大
10．有两只灯泡L1和L2并联接入电路，发现灯L1比灯L2亮，若把L1和L2串联在同一电路中，则( )
A．L1比L2亮 B．L2比L1亮 C．L1、L2一样亮 D．无法比较它们的亮度

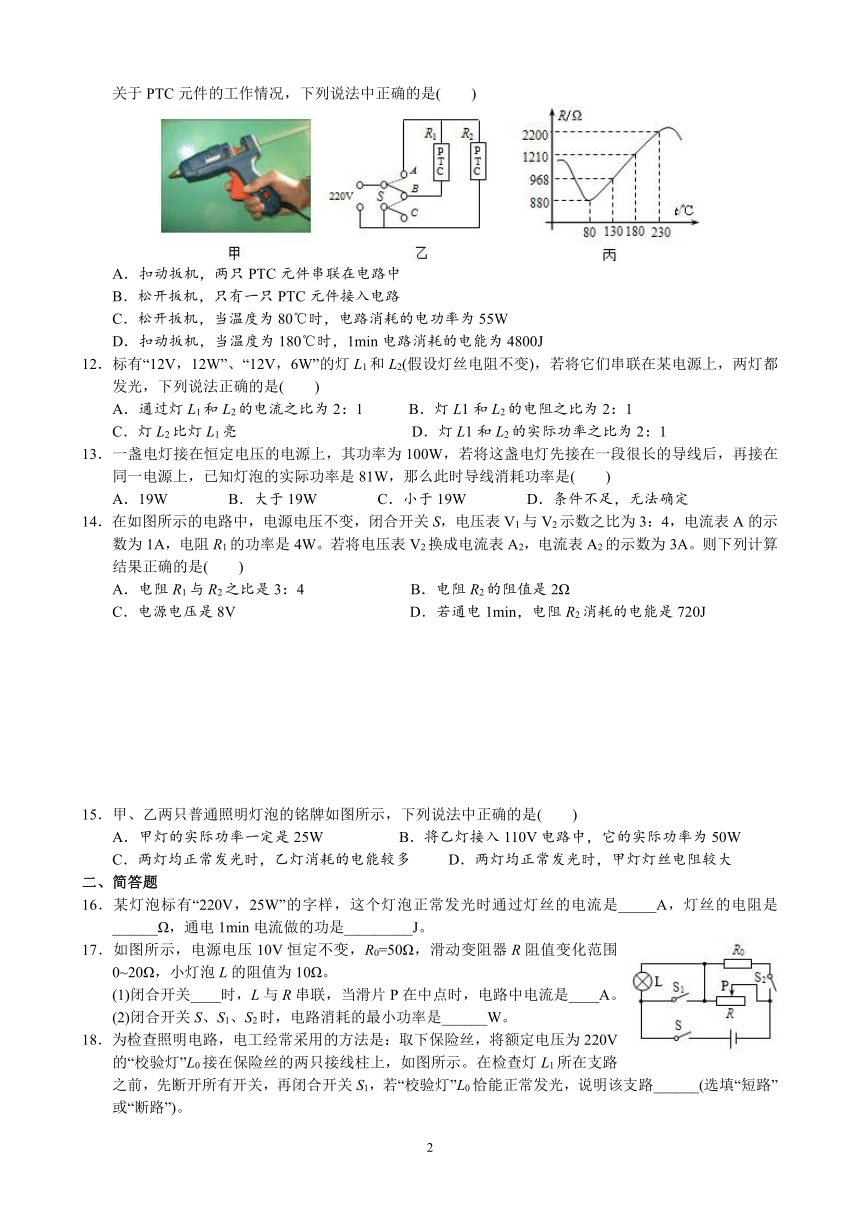

11．图甲所示的热熔胶枪是一种装修工具，用于材料涂胶。它的内部有2只相同的PTC(正温度系数)加热元件，其工作电路如图乙所示，扣动扳机能使固体胶条向前挤压，联动开关S同时掷向A、B，枪口冒出胶液，松开扳机，联动开关S同时掷向B、C。单只PTC元件的电阻随温度的变化如图丙所示。关于PTC元件的工作情况，下列说法中正确的是( )
A．扣动扳机，两只PTC元件串联在电路中
B．松开扳机，只有一只PTC元件接入电路
C．松开扳机，当温度为80℃时，电路消耗的电功率为55W
D．扣动扳机，当温度为180℃时，1min电路消耗的电能为4800J
12．标有“12V，12W”、“12V，6W”的灯L1和L2(假设灯丝电阻不变)，若将它们串联在某电源上，两灯都发光，下列说法正确的是( )
A．通过灯L1和L2的电流之比为2：1 B．灯L1和L2的电阻之比为2：1
C．灯L2比灯L1亮 D．灯L1和L2的实际功率之比为2：1
13．一盏电灯接在恒定电压的电源上，其功率为100W，若将这盏电灯先接在一段很长的导线后，再接在同一电源上，已知灯泡的实际功率是81W，那么此时导线消耗功率是( )
A．19W B．大于19W C．小于19W D．条件不足，无法确定
14．在如图所示的电路中，电源电压不变，闭合开关S，电压表V1与V2示数之比为3：4，电流表A的示数为1A，电阻R1的功率是4W。若将电压表V2换成电流表A2，电流表A2的示数为3A。则下列计算结果正确的是( )
A．电阻R1与R2之比是3：4 B．电阻R2的阻值是2Ω
C．电源电压是8V D．若通电1min，电阻R2消耗的电能是720J
第14题图 第15题图
15．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是( )
A．甲灯的实际功率一定是25W B．将乙灯接入110V电路中，它的实际功率为50W
C．两灯均正常发光时，乙灯消耗的电能较多 D．两灯均正常发光时，甲灯灯丝电阻较大
二、简答题
16．某灯泡标有“220V，25W”的字样，这个灯泡正常发光时通过灯丝的电流是_____A，灯丝的电阻是______Ω，通电1min电流做的功是_________J。
right571517．如图所示，电源电压10V恒定不变，R0=50Ω，滑动变阻器R阻值变化范围0~20Ω，小灯泡L的阻值为10Ω。
(1)闭合开关____时，L与R串联，当滑片P在中点时，电路中电流是____A。
(2)闭合开关S、S1、S2时，电路消耗的最小功率是______W。
18．为检查照明电路，电工经常采用的方法是：取下保险丝，将额定电压为220V的“校验灯”L0接在保险丝的两只接线柱上，如图所示。在检查灯L1所在支路之前，先断开所有开关，再闭合开关S1，若“校验灯”L0恰能正常发光，说明该支路______(选填“短路”或“断路”)。
19．某电阻R的阻值不变，标有“6V，6W”字样，它的电阻是______Ω。将R与灯泡L、电压表(量程为0~3V)、电流表(量程为0~0.6A)和开关及合适的电源，连成如图1所示的电路。开关S闭合后，通过灯泡L的电流随它两端电压变化的图象如图2所示。在保证电路中各器件都安全的情况下，灯泡L消耗的最大功率为_______W。
20．甲灯标有“220V 60W”，乙灯标有“220V 40W”，当把它们并联接在220V电路上时_____灯较亮，_____的实际功率较大；当把它们串联接在220V电路上时_____灯较亮，_____的实际功率较大。
21．某同学把标有“8V，6W”的灯泡L1和“12V，36W”的灯泡L2串联在电路中，闭合开关后，其中一只灯泡能正常发光，另一只没有达到额定电压。由此可知电源电压为______V，此时L1的实际功率______L2的实际功率(选填“大于”或“等于”或“小于”)。
22．某电压力锅额定电压为220V，加热功率为1100W，保温功率为100W。
(1)在使用电压力锅时，应选用_______孔插座，其在加热状态下发热体的电阻为______Ω；
(2)压力锅易将食物煮熟的原因是通过增大锅内气压使水的沸点_______。若将质量2kg、初温为20℃的水加热至120℃，水吸收的热量为_______J。(c水=4.2×103J/(kg·℃)
(3)若家中仅使用压力锅正常工作0.5h，标有“1200imp/kW·h”的电能表指示灯闪500次，则加热、保温时间之比为_______。
23．如图是小科设计的某调温电热器工作原理的甲、乙两个方案，其中电阻R1、R2、R3、R4均为发热电阻。
(1)甲方案中，开关S、S1均闭合，电热器处于高温档；乙方案中，开关S，S1均闭合，电热器处于______档。
(2)甲、乙两种方案中高温档的功率相同，低温档的功率也相同，则电阻R1____R3。(选填“>”、“<”或“=”)
(3)甲方案中，高温档功率是低温档功率的10倍，若把R2换成R2′，结果低温档功率变为原来的一半，则R2′=____R1。
三、实验探究题
24．小科同学用电池组、开关、电压表、电流表和滑动变阻器以及导线等实验器材，测小灯泡正常发光时电阻。
(1)测量电阻的原理：______________。
(2)在图1方框内画出电路图。
(3)如图2所示，小科连接的电路还没有完成，如果要求滑动变阻器的滑片P向右移动时，电流表的示数变小，导线M应与滑动变阻器的接线柱_____连接。(填“A”、“B”或“D”)
right375285(4)调节滑动变阻器使小灯泡正常发光，安培表用的是0~0.6A档，伏特表用的是0~15V档，各表示数如图3所示，灯L两端的电压是_____V，灯L的电阻_____Ω。
25．LED灯是一种新型的环保节能灯，小科为了探究LED灯与家用普通白炽灯、普通节能灯的发光效率，用右图的装置进行了实验(其中R0为光敏电阻，其电阻值与光照强度成反比)其实验步骤如下：
①先把“220V，15W”的普通白炽灯接入灯座，通过调整，使灯泡与温度计的玻璃泡距离约为2cm，灯泡与热敏电阻的距离约为30cm。闭合开关S和S1，通电10min，分别读出温度计和电流表的示数，并填入下表。
②接着分别把规格相同的普通节能灯和LED灯接入灯座，重复上述实验。
灯泡类型
盒内初温
盒内末温
电流表示数
白炽灯
20℃
78℃
6mA
普通节能灯
20℃
50℃
15mA
LED灯
20℃
35℃
60mA
根据小科的探究，请回答：
(1)电能转化为内能最多的灯是__________，这是通过观察___________来比较的。
(2)电能转化为光能最多的灯是__________，这是通过观察__________来比较的。
(3)LED灯的发光效率较__________(填“高”或“低”)。
(4)综合分析表中数据可知，15W的LED灯的发光亮度与__________的白炽灯发光亮度相当。
四、解答题
26．某同学家中60W的灯突然烧坏一个，现他到超市购买新的并要求换上。但在超市中发现有以下铭牌的灯：PZ36-60、“220V，60W”、“110V，60W”。你认为他应购买的灯是哪盏？并计算出此灯正常发光时的电阻是多少？
right571527．使用电热水壶烧水，具有便捷、环保等优点。右框是某电热水壶的铭牌。假设电热水壶的电阻保持不变，已知水的比热容为c水=4.2×103J/(kg·℃)。求：
(1)电热水壶的额定电流和电阻；
(2)1标准大气压下，将一壶质量为0.5kg、温度为20℃的水烧开，需要吸收的热量；
(3)在额定电压下要放出这些热量，电热水壶至少需要工作的时间。
right1143028．有一种测量人的体重的电子秤，其测量部分的原理如图中虚线框里的内容所示。它主要有四部分构成：踏板和压力杠杆OAB(可绕O点转动)、定值电阻R0、压力传感器R1(其电阻值会随所受压力大小发生变化，变化关系如下表)、显示质量大小的仪表V(实质示一个量程为0~3V的电压表)。已知OB：OA=1：4，电源电压恒为3V，忽略踏板、杠杆及压杆的重力，g取10N/kg。
(1)当踏板空载时，电压表的示数为0.75V，求定值电阻R0的大小。
(2)当某同学站在踏板上时，电压表显示为1.2V，此时压力传感器R1的阻值多大？该同学的质量是多少？
right23050529．如图甲所示的电路中，电源电压恒为6V，R2=30Ω，已知通过R1的电流随它两端电压变化关系如图乙所示，求：
(1)R1的阻值；
(2)当S1、S2、S3均闭合时，电流表的示数；
(3)当S1闭合，S2、S3断开时，电流表的示数为0.15A，此时R3消耗的功率。
