浙教版九年级科学上册 3.6 电能强化练习 阶段性练习（Word版 含答案）

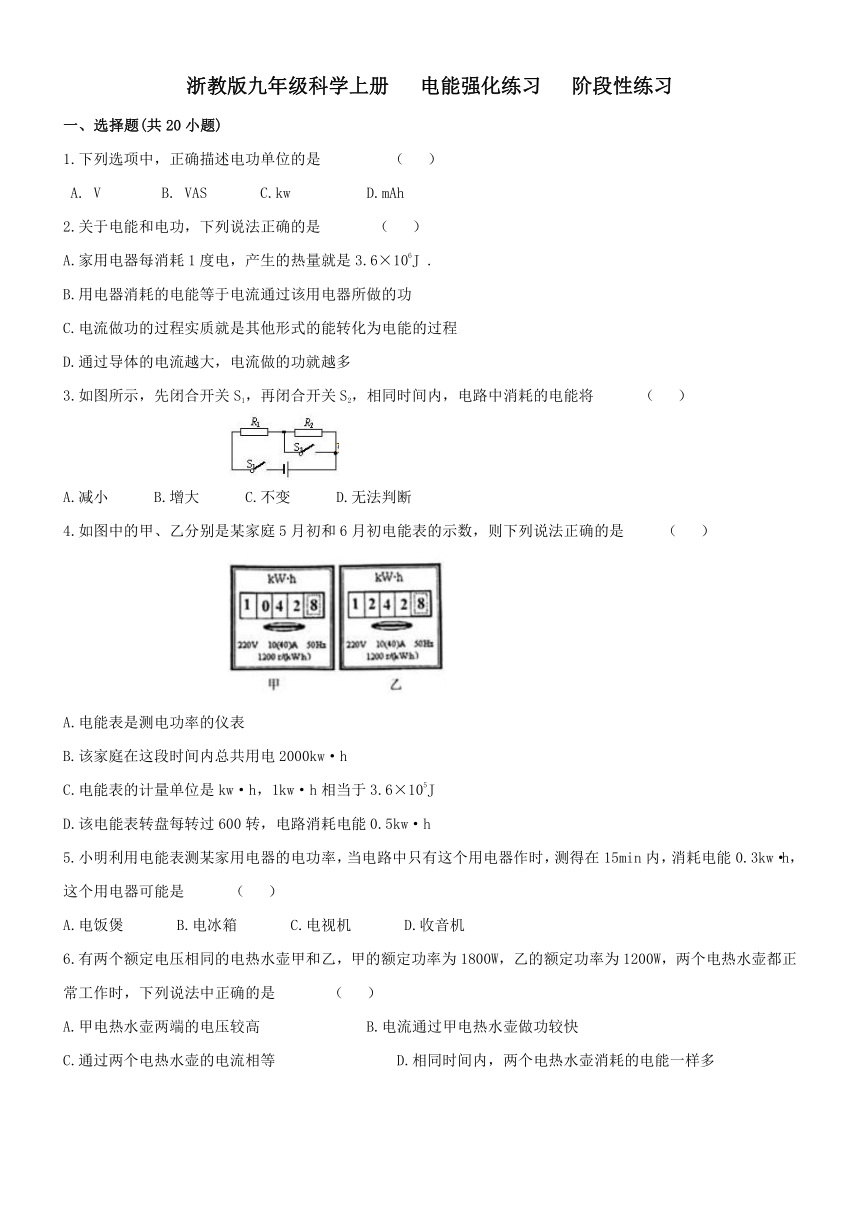

浙教版九年级科学上册 电能强化练习 阶段性练习
一、选择题(共20小题)
1.下列选项中，正确描述电功单位的是 （ ）
A. V B. VAS C.kw D.mAh
2.关于电能和电功，下列说法正确的是 （ ）
A.家用电器每消耗1度电，产生的热量就是3.6×106J .
B.用电器消耗的电能等于电流通过该用电器所做的功
C.电流做功的过程实质就是其他形式的能转化为电能的过程
D.通过导体的电流越大，电流做的功就越多
3.如图所示，先闭合开关S1，再闭合开关S2，相同时间内，电路中消耗的电能将 （ ）

A.减小 B.增大 C.不变 D.无法判断
4.如图中的甲、乙分别是某家庭5月初和6月初电能表的示数，则下列说法正确的是 （ ）

A.电能表是测电功率的仪表
B.该家庭在这段时间内总共用电2000kw·h
C.电能表的计量单位是kw·h，1kw·h相当于3.6×105J
D.该电能表转盘每转过600转，电路消耗电能0.5kw·h
5.小明利用电能表测某家用电器的电功率，当电路中只有这个用电器作时，测得在15min内，消耗电能0.3kw·h，
这个用电器可能是 （ ）
A.电饭煲 B.电冰箱 C.电视机 D.收音机
6.有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1800W，乙的额定功率为1200W，两个电热水壶都正常工作时，下列说法中正确的是 （ ）
A.甲电热水壶两端的电压较高 B.电流通过甲电热水壶做功较快
C.通过两个电热水壶的电流相等 D.相同时间内，两个电热水壶消耗的电能一样多

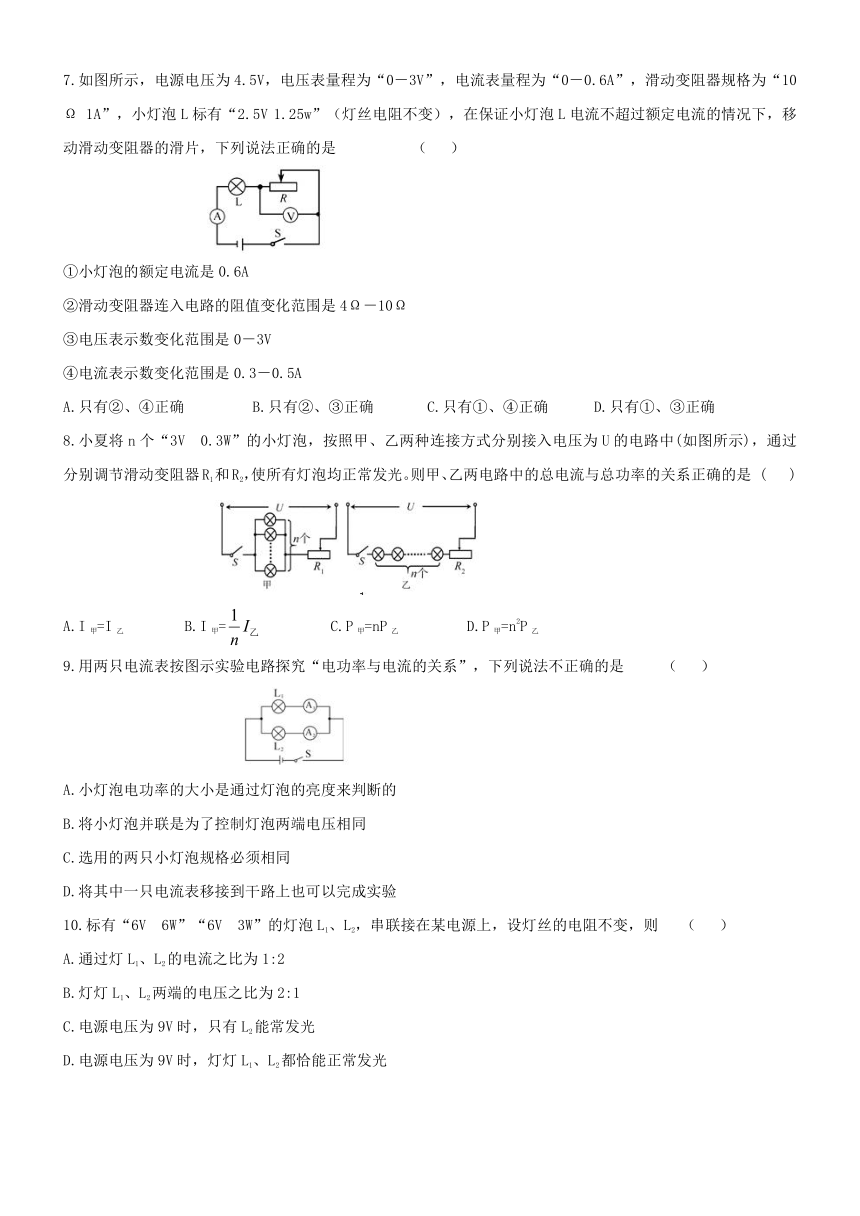

7.如图所示，电源电压为4.5V，电压表量程为“0－3V”，电流表量程为“0－0.6A”，滑动变阻器规格为“10Ω 1A”，小灯泡L标有“2.5V 1.25w”（灯丝电阻不变），在保证小灯泡L电流不超过额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是 （ ）

①小灯泡的额定电流是0.6A
②滑动变阻器连入电路的阻值变化范围是4Ω－10Ω
③电压表示数变化范围是0－3V
④电流表示数变化范围是0.3－0.5A
A.只有②、④正确 B.只有②、③正确 C.只有①、④正确 D.只有①、③正确
8.小夏将n个“3V 0.3W”的小灯泡，按照甲、乙两种连接方式分别接入电压为U的电路中(如图所示)，通过分别调节滑动变阻器R1和R2，使所有灯泡均正常发光。则甲、乙两电路中的总电流与总功率的关系正确的是 ( )

A.I甲=I乙 B.I甲= C.P甲=nP乙 D.P甲=n2P乙
9.用两只电流表按图示实验电路探究“电功率与电流的关系”，下列说法不正确的是 （ ）

A.小灯泡电功率的大小是通过灯泡的亮度来判断的
B.将小灯泡并联是为了控制灯泡两端电压相同
C.选用的两只小灯泡规格必须相同
D.将其中一只电流表移接到干路上也可以完成实验
10.标有“6V 6W”“6V 3W”的灯泡L1、L2，串联接在某电源上，设灯丝的电阻不变，则 （ ）
A.通过灯L1、L2的电流之比为1:2
B.灯灯L1、L2两端的电压之比为2:1
C.电源电压为9V时，只有L2能常发光
D.电源电压为9V时，灯灯L1、L2都恰能正常发光

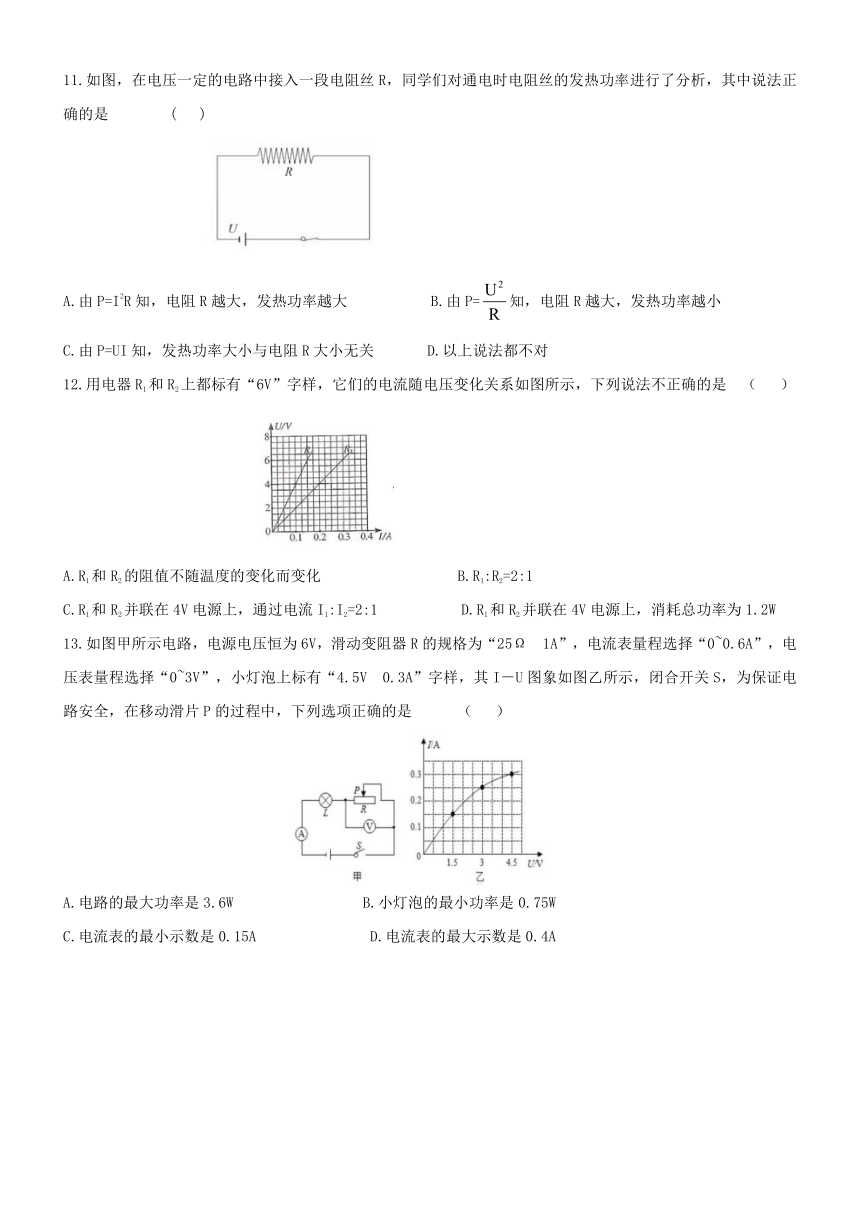

11.如图，在电压一定的电路中接入一段电阻丝R，同学们对通电时电阻丝的发热功率进行了分析，其中说法正确的是 ( )

A.由P=I2R知，电阻R越大，发热功率越大 B.由P=知，电阻R越大，发热功率越小
C.由P=UI知，发热功率大小与电阻R大小无关 D.以上说法都不对
12.用电器R1和R2上都标有“6V”字样，它们的电流随电压变化关系如图所示，下列说法不正确的是 （ ）

A.R1和R2的阻值不随温度的变化而变化 B.R1:R2=2:1
C.R1和R2并联在4V电源上，通过电流I1:I2=2:1 D.R1和R2并联在4V电源上，消耗总功率为1.2W
13.如图甲所示电路，电源电压恒为6V，滑动变阻器R的规格为“25Ω 1A”，电流表量程选择“0~0.6A”，电压表量程选择“0~3V”，小灯泡上标有“4.5V 0.3A”字样，其I－U图象如图乙所示，闭合开关S，为保证电路安全，在移动滑片P的过程中，下列选项正确的是 （ ）

A.电路的最大功率是3.6W B.小灯泡的最小功率是0.75W
C.电流表的最小示数是0.15A D.电流表的最大示数是0.4A

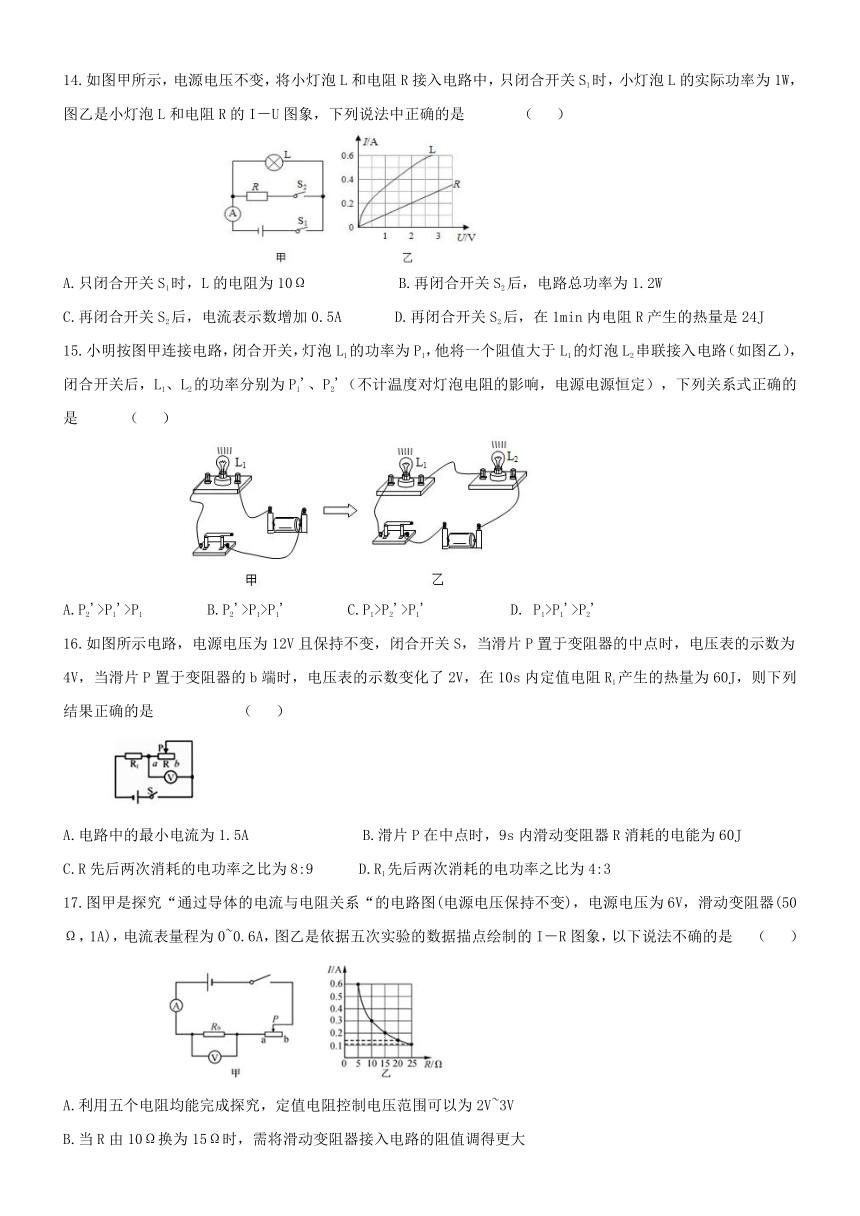

14.如图甲所示，电源电压不变，将小灯泡L和电阻R接入电路中，只闭合开关S1时，小灯泡L的实际功率为1W，图乙是小灯泡L和电阻R的I－U图象，下列说法中正确的是 （ ）

A.只闭合开关S1时，L的电阻为10Ω B.再闭合开关S2后，电路总功率为1.2W
C.再闭合开关S2后，电流表示数增加0.5A D.再闭合开关S2后，在1min内电阻R产生的热量是24J
15.小明按图甲连接电路，闭合开关，灯泡L1的功率为P1，他将一个阻值大于L1的灯泡L2串联接入电路（如图乙），闭合开关后，L1、L2的功率分别为P1'、P2'（不计温度对灯泡电阻的影响，电源电源恒定），下列关系式正确的是 （ ）

A.P2'>P1'>P1 B.P2'>P1>P1' C.P1>P2'>P1' D. P1>P1'>P2'
16.如图所示电路，电源电压为12V且保持不变，闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V，当滑片P置于变阻器的b端时，电压表的示数变化了2V，在10s内定值电阻R1产生的热量为60J，则下列结果正确的是 （ ）

A.电路中的最小电流为1.5A B.滑片P在中点时，9s内滑动变阻器R消耗的电能为60J
C.R先后两次消耗的电功率之比为8:9 D.R1先后两次消耗的电功率之比为4:3
17.图甲是探究“通过导体的电流与电阻关系“的电路图(电源电压保持不变)，电源电压为6V，滑动变阻器(50Ω，1A)，电流表量程为0~0.6A，图乙是依据五次实验的数据描点绘制的I－R图象，以下说法不确的是 （ ）

A.利用五个电阻均能完成探究，定值电阻控制电压范围可以为2V~3V
B.当R由10Ω换为15Ω时，需将滑动变阻器接入电路的阻值调得更大
C.分析图象可得结论：电压一定时，电流与电阻成反比
D.若电源电压可调，完成本次实验的电源电压最大为15V

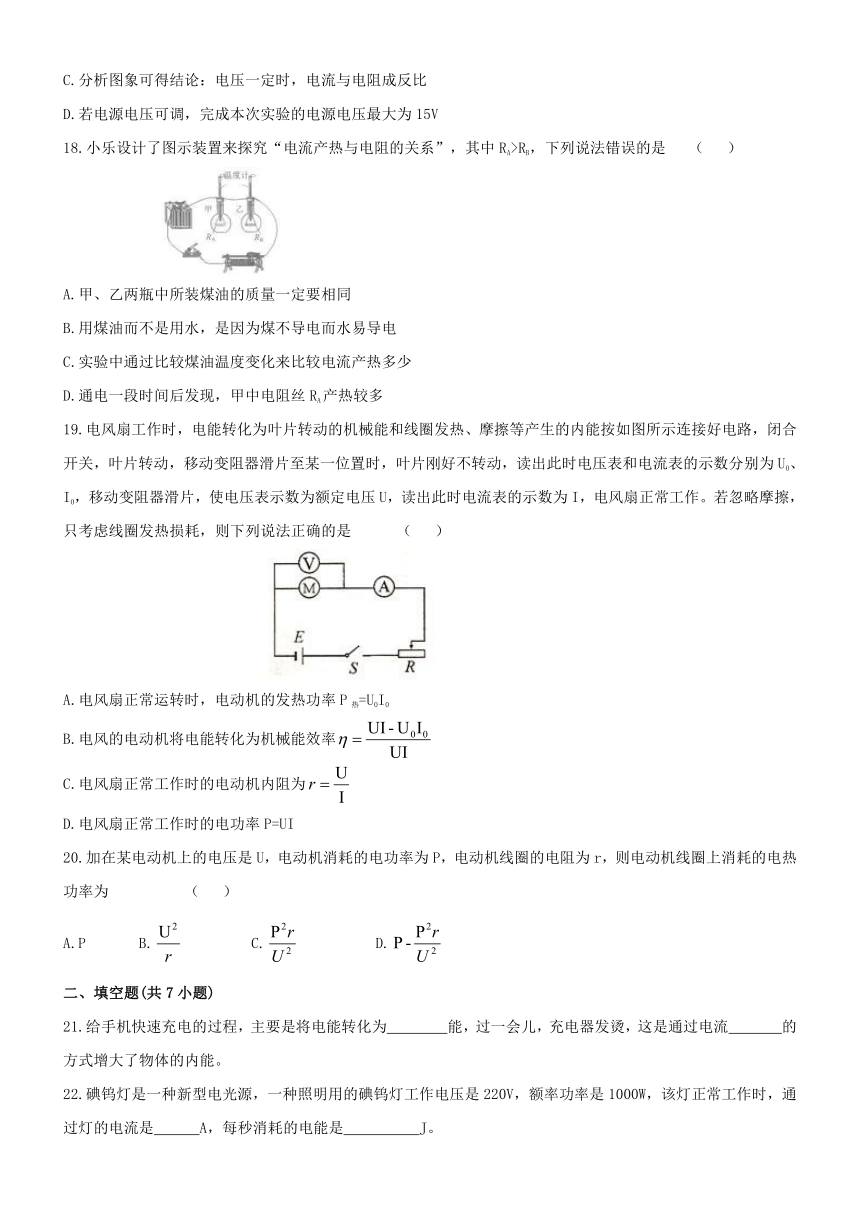

18.小乐设计了图示装置来探究“电流产热与电阻的关系”，其中RA>RB，下列说法错误的是 （ ）

A.甲、乙两瓶中所装煤油的质量一定要相同
B.用煤油而不是用水，是因为煤不导电而水易导电
C.实验中通过比较煤油温度变化来比较电流产热多少
D.通电一段时间后发现，甲中电阻丝RA产热较多
19.电风扇工作时，电能转化为叶片转动的机械能和线圈发热、摩擦等产生的内能按如图所示连接好电路，闭合开关，叶片转动，移动变阻器滑片至某一位置时，叶片刚好不转动，读出此时电压表和电流表的示数分别为U0、I0，移动变阻器滑片，使电压表示数为额定电压U，读出此时电流表的示数为I，电风扇正常工作。若忽略摩擦，只考虑线圈发热损耗，则下列说法正确的是 （ ）
A.电风扇正常运转时，电动机的发热功率P热=U0I0
B.电风的电动机将电能转化为机械能效率
C.电风扇正常工作时的电动机内阻为
D.电风扇正常工作时的电功率P=UI
20.加在某电动机上的电压是U，电动机消耗的电功率为P，电动机线圈的电阻为r，则电动机线圈上消耗的电热功率为 （ ）
A.P B. C. D.
二、填空题(共7小题)
21.给手机快速充电的过程，主要是将电能转化为 能，过一会儿，充电器发烫，这是通过电流 的方式增大了物体的内能。
22.碘钨灯是一种新型电光源，一种照明用的碘钨灯工作电压是220V，额率功率是1000W，该灯正常工作时，通过灯的电流是 A，每秒消耗的电能是 J。
23.如图是某电热水壶铭牌上的部分信息。该电热水壶在额定电压下工作100s，消耗的电能是 J，它是利用电流的 工作的。

24.如图所示，电源电动势为E=30V，内阻为r=1Ω，电灯上标有“6V 12W”字样，直流电动机线图电阻R=2Ω，若电灯恰能正常发光，则电动机输出的机械功率为 瓦。

25.家庭电路中电子式电能表的表盘上标有3200imp/(kw·h)字样。将一个电热棒单独接在家庭电路中正常工作12min，电能表指示灯闪烁了320次，上述时间内该电热棒消耗的电能为 ，它的额定功率为 w，它正常工作时的电阻是 Ω。
26.如下图所示电源电压保持不变，小灯泡的额定电压为12V，闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I－U关系图象如图2所示，则小灯泡的额定功率是 W，滑动变阻器的最大阻值 Ω。

27.如图，15L的圆柱形塑料桶装满水，在桶的顶部安装一个直流电动抽水器(输入功率5W，工作电压5V)，抽水器工作时，5s内能抽出150ml的水。抽水器的工作电流为 A，要将这桶水全部抽出，需要 s，抽水器需消耗电能 J，需克服水的重力做功 J。(g取10N/kg)

三、实验探究题（共1题）
28.实验老师为“测量小灯泡额定功率”准备了如下器材：电源(电压恒为6V)、开关、电压表和电流表各一只、额定电压为2.5V的待测小灯泡(电阻约为10Ω)、滑动变阻器(“20Ω 1A”)、导线若干。
(1)请用笔画线代替导线，将图甲中的实物图连接完整(要求：滑片向右移动灯泡变亮)。
(2)闭合开关前电流表的指针如图乙所示，其原因是 。
(3)故障排除后，调节滑动变阻器的滑片，并绘制了小灯泡的电流随其两端电压变化的关系如图丙所示，则小灯泡的额定功率为 W，从图象中还发现：当电压表的示数增大时，电压表与电流表的示数之比 (选填“变大”、“变小”或“不变”)。
(4)小陈同学为了验证电流跟电阻的关系，他又借到了一个滑动变阻器(50Ω 0.5A)和五个定值电阻(5Ω、10Ω、15Ω、20Ω、25Ω)，其余器材不变。用定值电阻更换甲图中的灯泡，小陈同学得到如图丁所示的电流随定值电阻变化的图象，则实验中他所用的滑动变阻器是 (选填字母：A“20Ω 1A”、B“50Ω 0.5A”)，若某次实验中滑动变阻器连入的阻值为14Ω，则所用定值电阻的阻值为 Ω。

(5)下课前老师布置了一道课后作业，要求：在只有下列实验器材的前提下测出未知定值电阻Rx的阻值。实验器材：电阻RX、电源(电压恒定但未知)、滑动变阻器(已知最大阻值为R0)、电流表、开关、导线若干。
小张同学设计了如图戊所示的电路图，用以下步骤测RX的阻值。
①闭合开关S，移动滑片至B端，记下电流表示数I1；
②移动滑片至A端，记下电流表示数I2(I2未超过电流表的量程)；
③请帮他写出Rx的表达式：RX= (用字母R0、I1、I2表示)。
四、计算题(共6小题)
29.如图所示电路，电源电压恒为8V，小灯泡标有“6V 3W”字样，若不考虑温度对灯泡电阻的影响，闭合开关S，求：

(1)小灯泡的额定电流。
(2)小灯泡正常发光时，滑动变阻器R接入电路的阻值。
(3)移动滑动变阻器的滑片，当电压表示数为3V时，小灯泡的实际功率。
30.如图为某品牌家用电速热水龙，打开水龙头，3－5秒就可流出热水。电速热水龙头的额定电压是220V，额
定功率是3300W，某次该水龙头在额定电压下工作时，流入水的初温为15℃，在加热21s时间内，得到0.45千克、末温48℃的热水。

(1)该速热水龙头的电阻为多少？(取整数)
(2)该速热水龙头工作效率为多少？[c水=4.2×103J/(kg·℃)]
31.小乐用如图甲的直流电动机来提升重为1N的重物，电源电压恒定不变，闭合开关后，在滑动变阻器R的滑片从一端滑到另一端的过程中，电压表和电流表的变化情况如图乙中图线所示。已知电流表读数在0.2A以下时，电动机没有发生转动，电流表读数在0.3A时，重物以某一速度匀速上升，不计各种摩擦。

求：(1)电动机的电阻
(2)电流为0.3A时重物上升的速度。
32.如图某建筑工地用电动机和滑轮组把建筑材料从地面提升到工作平台上。已知建筑材料的质量m=360kg，用t=20s的时间把建筑材料匀速提升了h=4m，滑轮组的机械效率为90%，g取10N/kg，电动机工作时间电压为220V，通过的电流为4A，求这段时间内：
(1)克服建筑材料重力所做的功W；
(2)电动机对绳子的拉力F；
(3)电动机拉绳子的功率P；
(4)电动机线圈的电阻R。
33.有两个电阻R1和R2，它们所对应的电功率为P1、P2，请你用学过的电学知识证明，无论它们串联还是并联，
在电源电压为U的电路中，电路的总功率P总=P1+P2。
34.下图是一种煲汤用的电热锅工作原理图和部分参数，其中温控器的作用是每当水沸腾后能自动断电一段时间。
(1)将一锅质量为2千克的水，加热升温50℃，需要吸收的热量为多少？[c水=4.2×103J/(kg·℃)
(2)该电热锅处于加热档正常工作2小时，消耗多少电能？
(3)三脚插头上标着E的导线和用电器的 相连，对应插座上相应的导线和 相连。调节切换开关
可以使电热锅处于“关、加热、自动、保温”四种工作状态，则图中的切换开关连接触点“ ”时为保温档，小明发现，当电热锅处于保温档正常工作时，不论加热多长时间，都不能使锅内的汤水沸腾，原因可能是
。

浙教版九年级科学上册 电能强化练习 阶段性练习 参考答案
一、选择题(共20小题)
题号 1 2 3 4 5 6 7 8 9 10
答案 B B B D A B A C C C
题号 11 12 13 14 15 16 17 18 19 20
答案 B C B D C C D B D C
二、填空题(共7小题)
21.化学；做功。
22.4.5；1000
23.1.5×105；热
24.36
25.3.6×105；500；96.8
26.24；9
27.1；500；2500；75
三、实验探究题（共1题）
28.（1）；（2）电流表指针没有调零；（3）0.625；变大；（4）B；10；（5）
四、计算题(共6小题)
29.（1）0.5A；（2）4Ω；（3）0.75W。
30.解答：

31.解答：

32.解答：

33.证明：

34.解答：
