欧姆定律同步练习四（无答案）

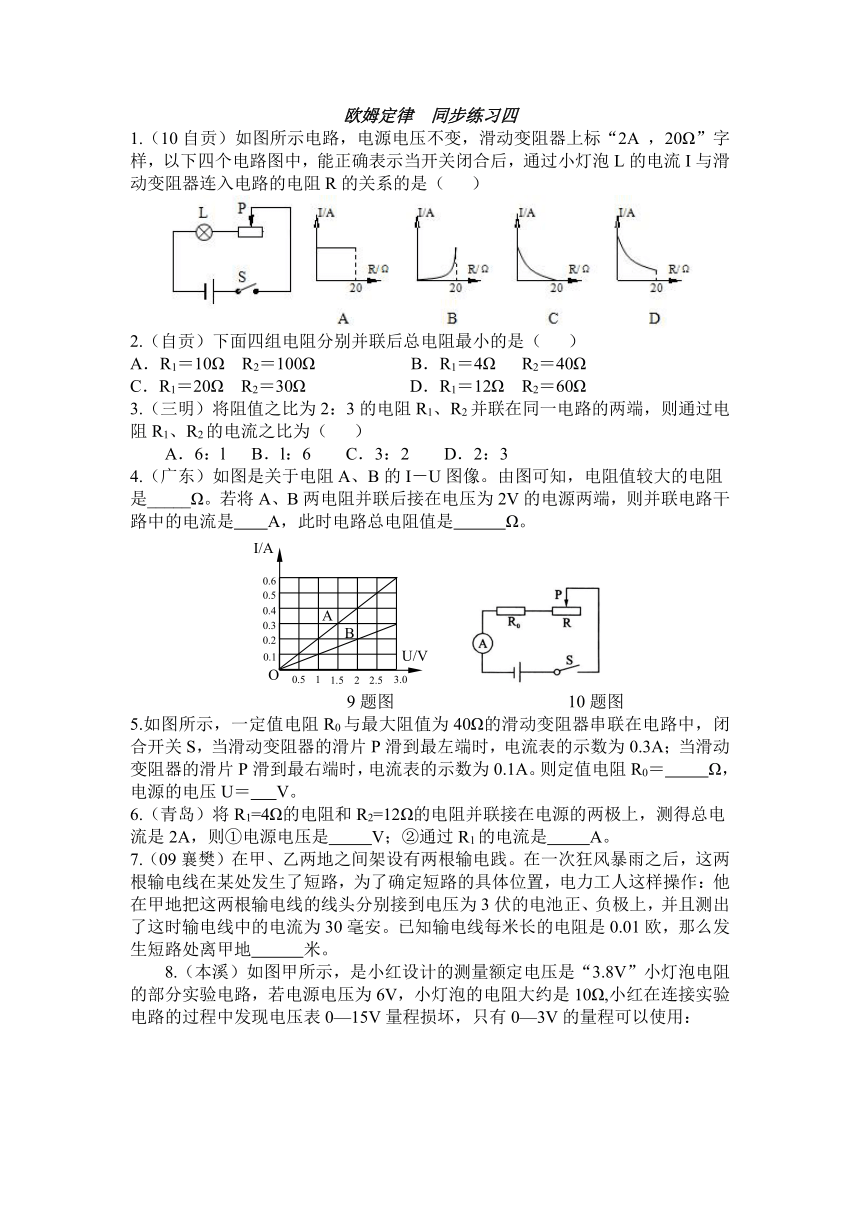

欧姆定律 同步练习四
1.（10自贡）如图所示电路，电源电压不变，滑动变阻器上标“2A ，20Ω”字样，以下四个电路图中，能正确表示当开关闭合后，通过小灯泡L的电流I与滑动变阻器连入电路的电阻R的关系的是（ ）
2.（自贡）下面四组电阻分别并联后总电阻最小的是（ ）
A．R1＝10Ω R2＝100Ω B．R1＝4Ω R2＝40Ω
C．R1＝20Ω R2＝30Ω D．R1＝12Ω R2＝60Ω
3.（三明）将阻值之比为2：3的电阻R1、R2并联在同一电路的两端，则通过电阻R1、R2的电流之比为（ ）
A．6：l B．l：6 C．3：2 D．2：3
4.（广东）如图是关于电阻A、B的I－U图像。由图可知，电阻值较大的电阻是_____Ω。若将A、B两电阻并联后接在电压为2V的电源两端，则并联电路干路中的电流是 A，此时电路总电阻值是 Ω。
9题图 10题图
5.如图所示，一定值电阻R0与最大阻值为40Ω的滑动变阻器串联在电路中，闭合开关S，当滑动变阻器的滑片P滑到最左端时，电流表的示数为0.3A；当滑动变阻器的滑片P滑到最右端时，电流表的示数为0.1A。则定值电阻R0＝ Ω，电源的电压U＝ V。
6.（青岛）将R1=4Ω的电阻和R2=12Ω的电阻并联接在电源的两极上，测得总电流是2A，则①电源电压是 V；②通过R1的电流是 A。
7.（09襄樊）在甲、乙两地之间架设有两根输电践。在一次狂风暴雨之后，这两根输电线在某处发生了短路，为了确定短路的具体位置，电力工人这样操作：他在甲地把这两根输电线的线头分别接到电压为3伏的电池正、负极上，并且测出了这时输电线中的电流为30毫安。已知输电线每米长的电阻是0.01欧，那么发生短路处离甲地 米。

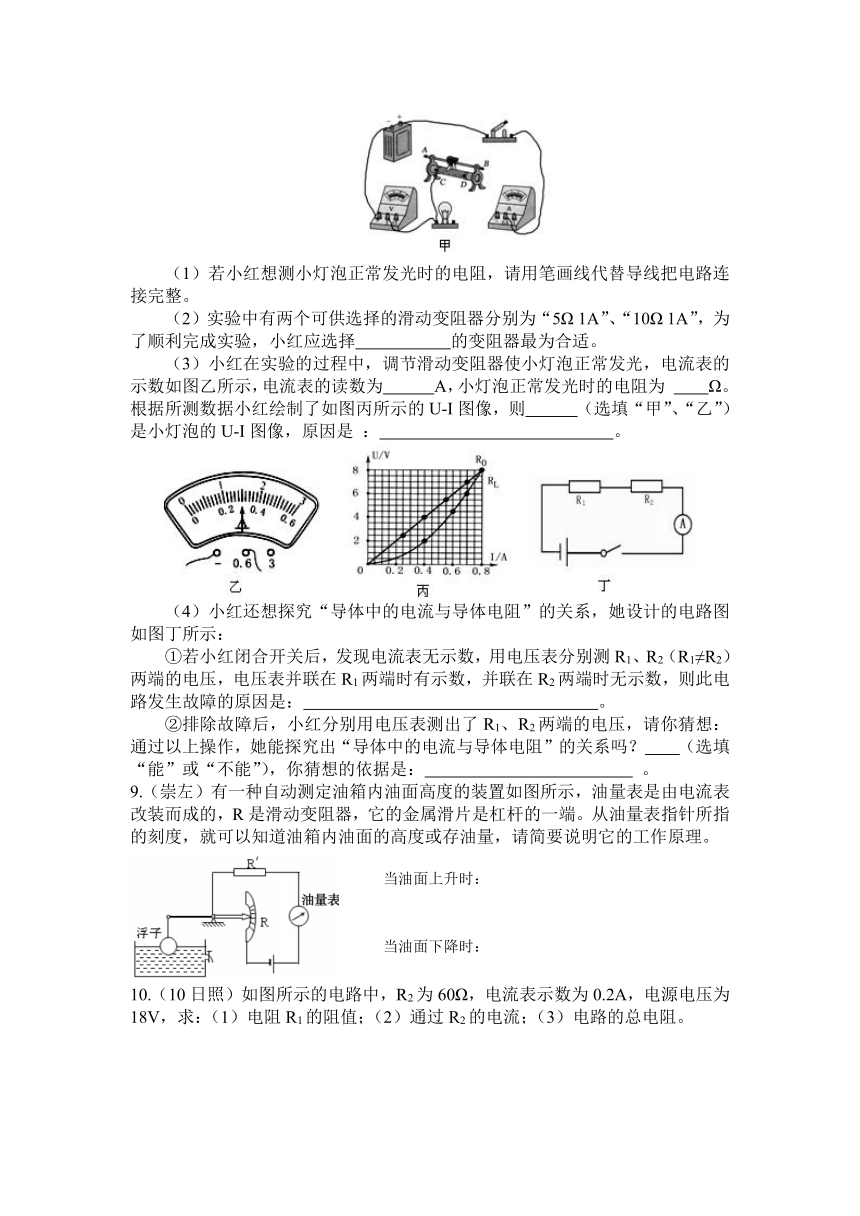

8.（本溪）如图甲所示，是小红设计的测量额定电压是“3.8V”小灯泡电阻的部分实验电路，若电源电压为6V，小灯泡的电阻大约是10Ω,小红在连接实验电路的过程中发现电压表0—15V量程损坏，只有0—3V的量程可以使用：
（1）若小红想测小灯泡正常发光时的电阻，请用笔画线代替导线把电路连接完整。
（2）实验中有两个可供选择的滑动变阻器分别为“5Ω 1A”、“10Ω 1A”，为了顺利完成实验，小红应选择 的变阻器最为合适。
（3）小红在实验的过程中，调节滑动变阻器使小灯泡正常发光，电流表的示数如图乙所示，电流表的读数为 A，小灯泡正常发光时的电阻为 Ω。根据所测数据小红绘制了如图丙所示的U-I图像，则 （选填“甲”、“乙”）是小灯泡的U-I图像，原因是 ： 。
（4）小红还想探究“导体中的电流与导体电阻”的关系，她设计的电路图如图丁所示：
①若小红闭合开关后，发现电流表无示数，用电压表分别测R1、R2（R1≠R2）两端的电压，电压表并联在R1两端时有示数，并联在R2两端时无示数，则此电路发生故障的原因是： 。
②排除故障后，小红分别用电压表测出了R1、R2两端的电压，请你猜想：通过以上操作，她能探究出“导体中的电流与导体电阻”的关系吗？ （选填“能”或“不能”），你猜想的依据是： 。
9.（崇左）有一种自动测定油箱内油面高度的装置如图所示，油量表是由电流表改装而成的，R是滑动变阻器，它的金属滑片是杠杆的一端。从油量表指针所指的刻度，就可以知道油箱内油面的高度或存油量，请简要说明它的工作原理。
10.（10日照）如图所示的电路中，R2为60Ω，电流表示数为0.2A，电源电压为18V，求：（1）电阻R1的阻值；（2）通过R2的电流；（3）电路的总电阻。
10题图 11题图
11.（10自贡）如图所示电路中，定值电阻R＝5Ω，R1为滑动变阻器，电源电压保持不变，当滑片P在变阻器最左端时，电流表示数为1.2A；当滑片P在变阻器最右端时，电压表的示数为4V，求： （1）电源电压 （2）滑动变阻器的最大阻值
12.实际的电源都有一定的电阻，如干电池，我们需要用它的电压U 和电阻ｒ两个物理量来描述它。实际计算过程中，可以把它看成是由一个电压为U、电阻为0的理想电源与一个电阻值为ｒ的电阻串联而成，如图甲所示：
在图乙中R1= 14 , R2= 9。当只闭合S1时，电流表读数I1=0.2A ；当只闭合S2时，电流表读数I2=0.3A，把电源按图甲中的等效方法处理。求电源的电压U 和电阻ｒ。
13.干电池是我们实验时经常使用的电源，它除了有稳定的电压外，本身也具有一定的电阻。可以把一个实际的电源看成一个理想的电源（即电阻为零）和一个电阻串联组成，如图a所示。
用图b所示的电路可以测量出一个实际电源的电阻值。图中R=14Ω，开关K闭合时，电流表的读数I=0.2A，已知电源电压U=3.0V，求电源的电阻r。
14.常用的电压表是由小量程的电流表G改装而成的。电流表G也是一个电阻，同样遵从欧姆定律。图甲是一个量程为0～3mA的电流表G，当有电流通过时，电流可以从刻度盘上读出，这时G的两接线柱之间具有一定的电压。因此，电流表G实际上也可以当成一个小量程的电压表。已知该电流表的电阻为Rg=10Ω.
(1)若将这个电流表当成电压表使用，则刻度盘上最大刻度3mA处应该标多大的电压值
(2)如图乙所示，若将这电流表串联一个定值电阻R后，使通过G的电流为3mA时，A、B之间的电压等于3V，这样A．B之间(虚线框内)就相当于一个量程为0～3V的电压表(图丙)，求串联的定值电阻R的大小。
15.（泰安）如图是一种测量小汽车油箱内油量装置的原理图，压力传感器R的电阻会随所受压力大小发生变化，油量表（由电流表改装而成，量程是3mA）指针能指示油箱里油量的多少，己知定值电阻R0=2000Ω，电源电压为9V，空油箱的质量是6kg，汽油密度是0.7×103kg/m3,g取10N/kg，压力传感器R的电阻与所受压力的关系如下表所示：
压力F/N 0 60 120 180 240 300 340 …
电阻R/Ω 3500 2500 1600 1300 1200 1140 1000 …
（1）油箱装满汽油时，电流表指针指在最大值，如图所示，求此时压力传感器R的电阻值是多少？油箱内汽油的体积多少升？
（2）空油箱时，电流表的示数是多少毫安？
（3）小汽车以25m/s的速度匀速行驶1min消耗了0.6L汽油，己知汽油热值q为4.6×107J/kg，该汽车的热机效率是25%，问汽车行驶中受到的阻力多大？
A
O
0.1
0.2
0.3
0.4
0.5
0.6
0.5
1
1.5
2
2.5
3.0
I/A
U/V
B
当油面上升时：
当油面下降时：
A
S
R
R0
0
1
2
3
mA
