人教版物理九年级全一册：15.5 串、并联电路中电流的规律 同步练习（附答案）

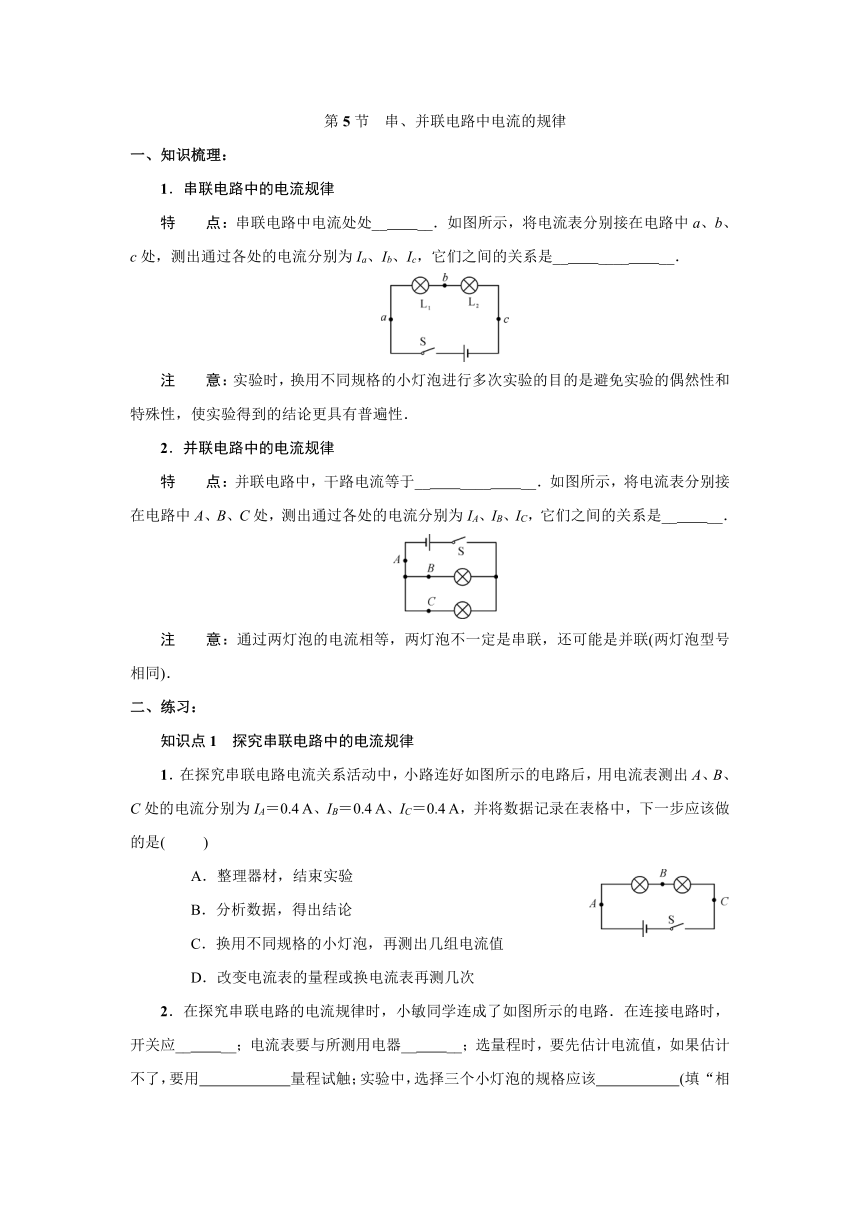

第5节　串、并联电路中电流的规律
一、知识梳理：
1．串联电路中的电流规律
特　　点：串联电路中电流处处__ __．如图所示，将电流表分别接在电路中a、b、c处，测出通过各处的电流分别为Ia、Ib、Ic，它们之间的关系是__ ____ __．
注　　意：实验时，换用不同规格的小灯泡进行多次实验的目的是避免实验的偶然性和特殊性，使实验得到的结论更具有普遍性．　　　　　　　　　　　
2．并联电路中的电流规律
特　　点：并联电路中，干路电流等于__ ____ __．如图所示，将电流表分别接在电路中A、B、C处，测出通过各处的电流分别为IA、IB、IC，它们之间的关系是__ __．
注　　意：通过两灯泡的电流相等，两灯泡不一定是串联，还可能是并联(两灯泡型号相同)．
二、练习：
知识点1　探究串联电路中的电流规律
1．在探究串联电路电流关系活动中，小路连好如图所示的电路后，用电流表测出A、B、C处的电流分别为IA＝0.4 A、IB＝0.4 A、IC＝0.4 A，并将数据记录在表格中，下一步应该做的是( )
403987091440A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电流值
D．改变电流表的量程或换电流表再测几次

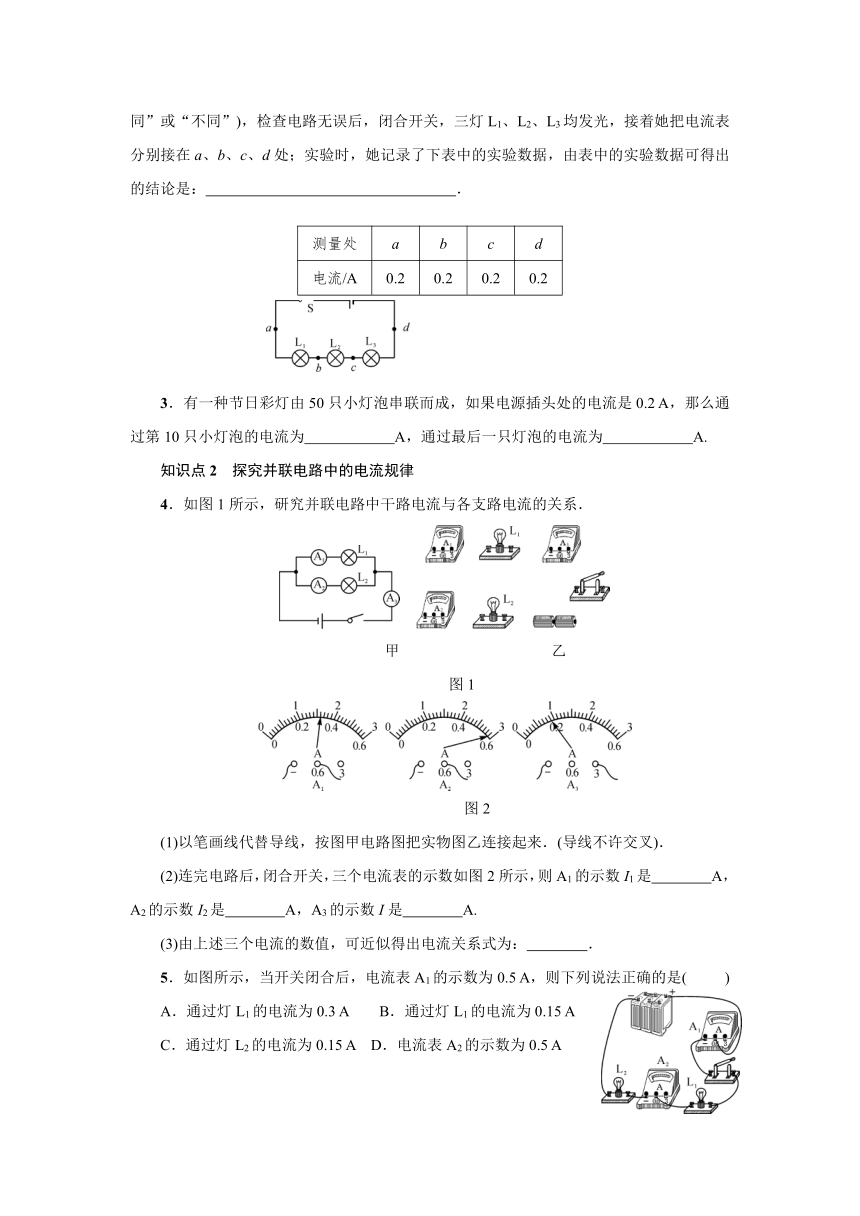

2．在探究串联电路的电流规律时，小敏同学连成了如图所示的电路．在连接电路时，开关应__ __；电流表要与所测用电器__ __；选量程时，要先估计电流值，如果估计不了，要用 量程试触；实验中，选择三个小灯泡的规格应该 (填“相同”或“不同”)，检查电路无误后，闭合开关，三灯L1、L2、L3均发光，接着她把电流表分别接在a、b、c、d处；实验时，她记录了下表中的实验数据，由表中的实验数据可得出的结论是： ．
测量处
a
b
c
d
电流/A
0.2
0.2
0.2
0.2
　
3．有一种节日彩灯由50只小灯泡串联而成，如果电源插头处的电流是0.2 A，那么通过第10只小灯泡的电流为 A，通过最后一只灯泡的电流为 A.
知识点2　探究并联电路中的电流规律
4．如图1所示，研究并联电路中干路电流与各支路电流的关系．
　
甲 乙
图1

图2
(1)以笔画线代替导线，按图甲电路图把实物图乙连接起来．(导线不许交叉)．
(2)连完电路后，闭合开关，三个电流表的示数如图2所示，则A1的示数I1是 A，A2的示数I2是 A，A3的示数I是 A.
(3)由上述三个电流的数值，可近似得出电流关系式为： ．
41421052546355．如图所示，当开关闭合后，电流表A1的示数为0.5 A，则下列说法正确的是( )
A．通过灯L1的电流为0.3 A B．通过灯L1的电流为0.15 A
C．通过灯L2的电流为0.15 A D．电流表A2的示数为0.5 A

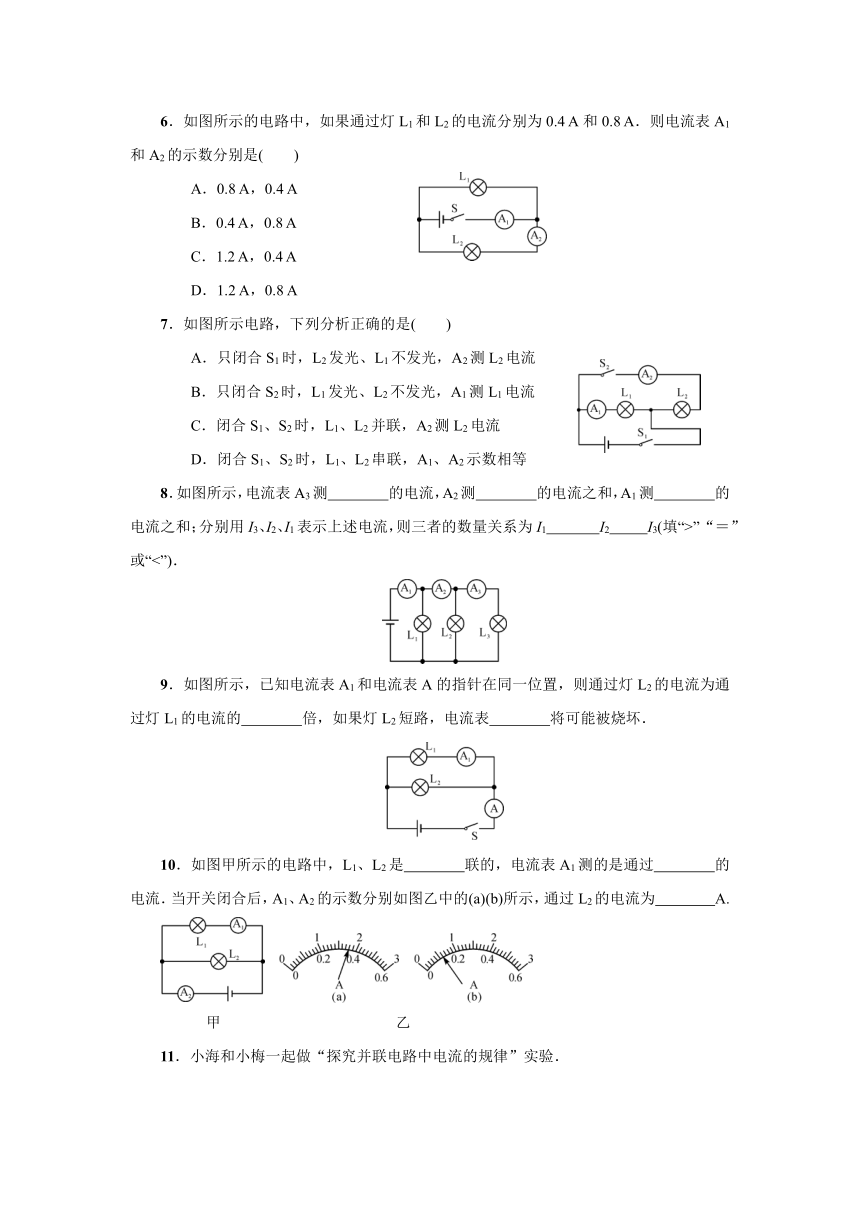

6．如图所示的电路中，如果通过灯L1和L2的电流分别为0.4 A和0.8 A．则电流表A1和A2的示数分别是( )
25311107620A．0.8 A，0.4 A
B．0.4 A，0.8 A
C．1.2 A，0.4 A
D．1.2 A，0.8 A　　　　　　　　　
7．如图所示电路，下列分析正确的是( )
3917950167640A．只闭合S1时，L2发光、L1不发光，A2测L2电流
B．只闭合S2时，L1发光、L2不发光，A1测L1电流
C．闭合S1、S2时，L1、L2并联，A2测L2电流
D．闭合S1、S2时，L1、L2串联，A1、A2示数相等
8．如图所示，电流表A3测 的电流，A2测 的电流之和，A1测 的电流之和；分别用I3、I2、I1表示上述电流，则三者的数量关系为I1 I2 I3(填“>”“＝”或“<”)．
9．如图所示，已知电流表A1和电流表A的指针在同一位置，则通过灯L2的电流为通过灯L1的电流的 倍，如果灯L2短路，电流表 将可能被烧坏．
10．如图甲所示的电路中，L1、L2是 联的，电流表A1测的是通过 的电流．当开关闭合后，A1、A2的示数分别如图乙中的(a)(b)所示，通过L2的电流为 A.
　　
　 　 甲　　　　　　　　　　 　乙
11．小海和小梅一起做“探究并联电路中电流的规律”实验．
(1)图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是 (填“A”“B”或“C”)处的电流．
(2)请在图乙中移动一根导线，测量另外一处的电流．在移动的导线上画“×”，并用笔画线代替导线连接正确的电路．移动后电流表测量的是 (填“A”“B”或“C”)处的电流．
(3)测出A、B、C三处的电流如表所示，由此得出初步结论： (只写表达式)．小梅指出：为了得出更普遍的规律，应当进行多次实验．操作方法是： ．
测量位置
A
B
C
电流I/A
0.30
0.24
0.54
(4)小海利用原有的实验器材，添加一个开关，又设计了一个电路．利用这个电路，不用更换电流表的位置，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系．请在图丙的虚线框中画出电路图．
12．如图所示，当开关S闭合后，电流表A1、A2、A3的示数分别为1.2 A、1 A、0.6 A，则通过L1的电流是 A，通过L2的电流是 A，通过L3的电流是 A.
参考答案：
一、知识梳理：
1．串联电路中的电流规律
特　　点：串联电路中电流处处__相等__．如图所示，将电流表分别接在电路中a、b、c处，测出通过各处的电流分别为Ia、Ib、Ic，它们之间的关系是__Ia＝Ib＝Ic__．
2．并联电路中的电流规律
特　　点：并联电路中，干路电流等于__各支路电流之和__．如图所示，将电流表分别接在电路中A、B、C处，测出通过各处的电流分别为IA、IB、IC，它们之间的关系是__IA＝IB＋IC__．
二、练习：
1．C
2．在探究串联电路的电流规律时，小敏同学连成了如图所示的电路．在连接电路时，开关应__断开__；电流表要与所测用电器__串联__；选量程时，要先估计电流值，如果估计不了，要用__大__量程试触；实验中，选择三个小灯泡的规格应该__不同__(填“相同”或“不同”)，检查电路无误后，闭合开关，三灯L1、L2、L3均发光，接着她把电流表分别接在a、b、c、d处；实验时，她记录了下表中的实验数据，由表中的实验数据可得出的结论是：__串联电路中各处的电流是相同的__．
3．有一种节日彩灯由50只小灯泡串联而成，如果电源插头处的电流是0.2 A，那么通过第10只小灯泡的电流为__0.2__A，通过最后一只灯泡的电流为__0.2__A.
4．
(1)解：
(2)连完电路后，闭合开关，三个电流表的示数如图2所示，则A1的示数I1是__0.32__A，A2的示数I2是__0.58__A，A3的示数I是__0.9__A.
(3)由上述三个电流的数值，可近似得出电流关系式为：__I1＋I2＝I3__．
5．D
6．D　　　　　　　
7．C
8．电流表A3测__L3__的电流，A2测__L2、L3__的电流之和，A1测__L1、L2、L3__的电流之和；分别用I3、I2、I1表示上述电流，则三者的数量关系为I1__>__I2__>__I3(填“>”“＝”或“<”)．
9． __4__ __A__
10．L1、L2是__并__联的，电流表A1测的是通过__L1__的电流．当开关闭合后，A1、A2的示数分别如图乙中的(a)(b)所示，通过L2的电流为__0.24__A.
11．(1) __C__ ．
(2)解：
或
__IC＝IA＋IB__ __换上规格不同的灯泡多次实验__．
(4)解：
12．通过L1的电流是__0.2__A，通过L2的电流是__0.4__A，通过L3的电流是__0.6__A.
