人教版物理九年级全一册：15.2 电流和电路 同步练习（附答案）

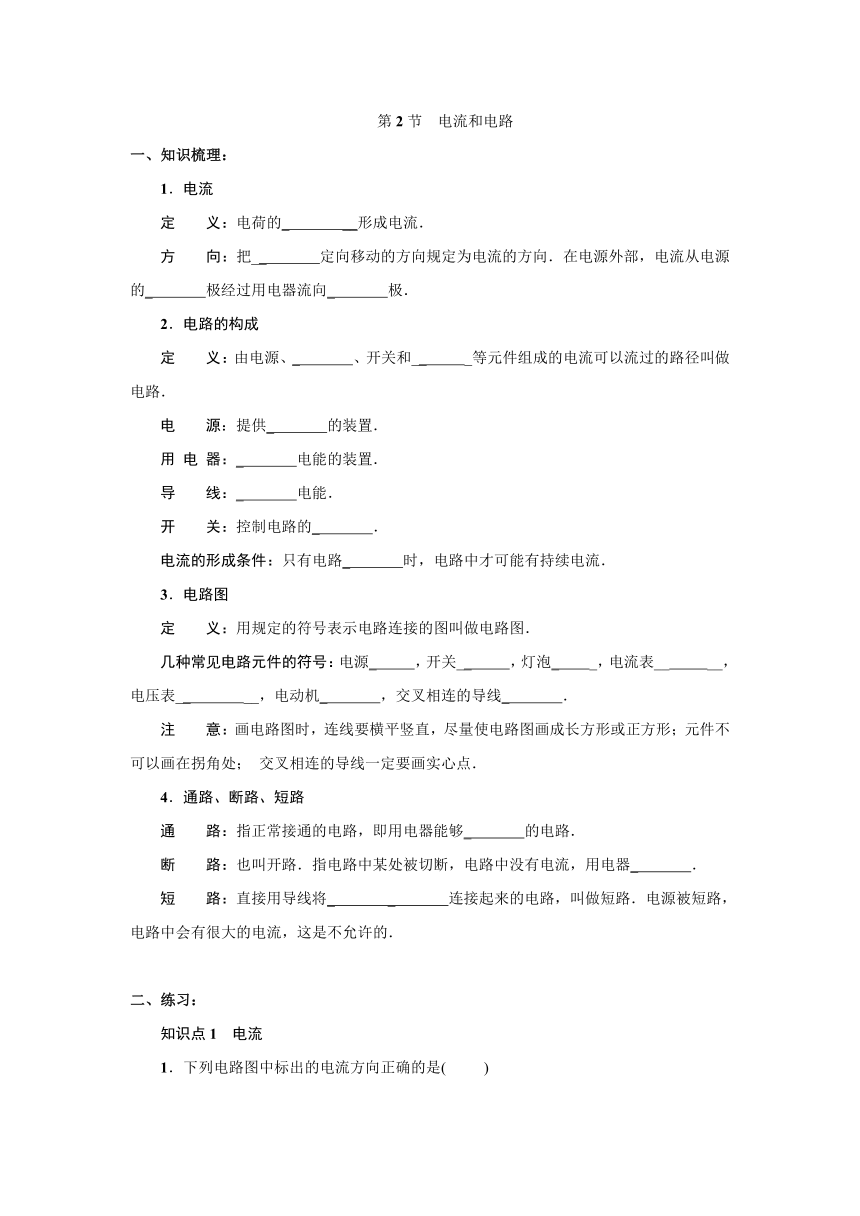

第2节　电流和电路
一、知识梳理：　　　　　　　　　　　　　　　　
1．电流
定　　义：电荷的_ __形成电流．
方　　向：把__ 定向移动的方向规定为电流的方向．在电源外部，电流从电源的_ 极经过用电器流向_ 极．
2．电路的构成
定　　义：由电源、_ 、开关和__ _等元件组成的电流可以流过的路径叫做电路．
电　　源：提供_ 的装置．
用 电 器：_ 电能的装置．
导　　线：_ 电能．
开　　关：控制电路的_ ．
电流的形成条件：只有电路_ 时，电路中才可能有持续电流．　　　　　　　　　　　　　　　
3．电路图
定　　义：用规定的符号表示电路连接的图叫做电路图．
几种常见电路元件的符号：电源_ ，开关__ ，灯泡_ _，电流表__ __，电压表__ __，电动机_ ，交叉相连的导线_ ．
注　　意：画电路图时，连线要横平竖直，尽量使电路图画成长方形或正方形；元件不可以画在拐角处； 交叉相连的导线一定要画实心点．
4．通路、断路、短路
通　　路：指正常接通的电路，即用电器能够_ 的电路．
断　　路：也叫开路．指电路中某处被切断，电路中没有电流，用电器_ ．
短　　路：直接用导线将_ _ 连接起来的电路，叫做短路．电源被短路，电路中会有很大的电流，这是不允许的．
　　　　　　　　　　　　　　　　
二、练习：
知识点1　电流

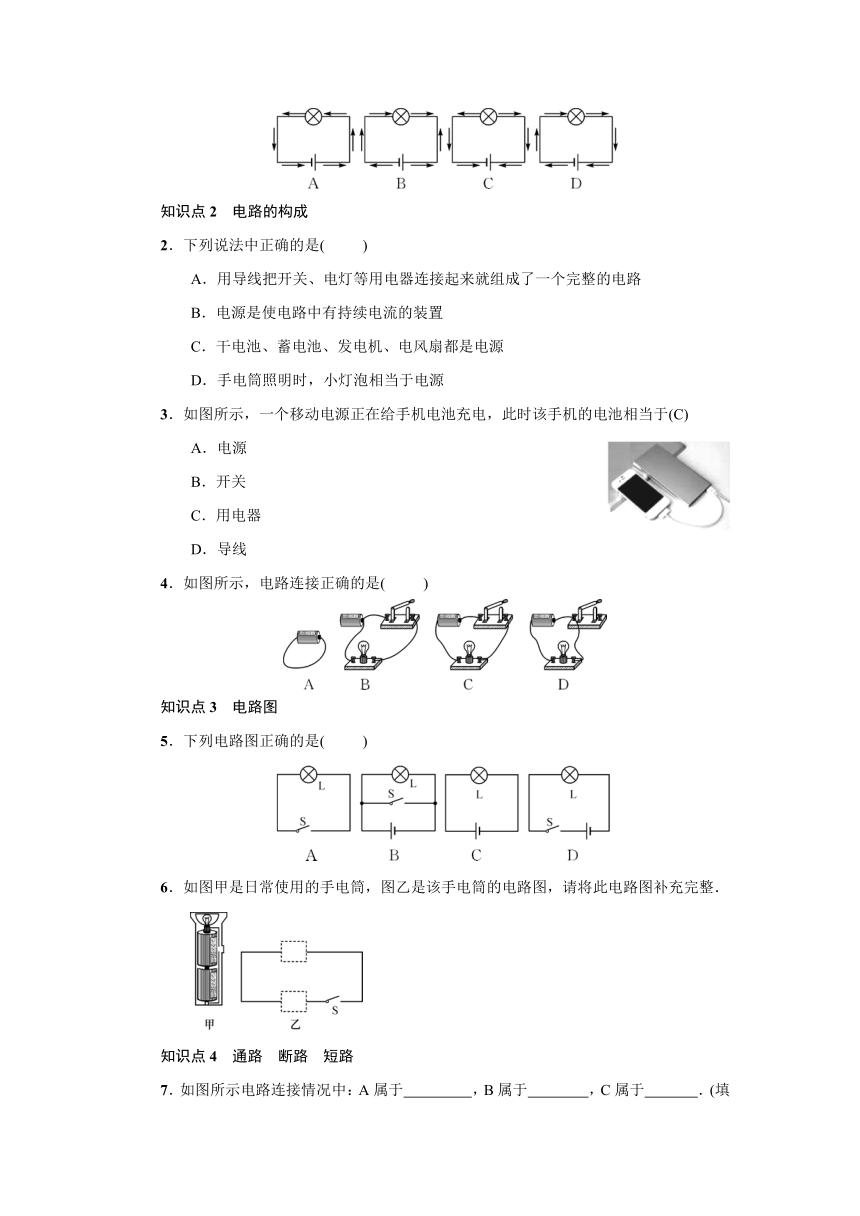

1．下列电路图中标出的电流方向正确的是( )
知识点2　电路的构成
2．下列说法中正确的是( )
A．用导线把开关、电灯等用电器连接起来就组成了一个完整的电路
B．电源是使电路中有持续电流的装置
C．干电池、蓄电池、发电机、电风扇都是电源
D．手电筒照明时，小灯泡相当于电源
3．如图所示，一个移动电源正在给手机电池充电，此时该手机的电池相当于(C)
417703091440A．电源
B．开关
C．用电器
D．导线
4．如图所示，电路连接正确的是( )
知识点3　电路图
5．下列电路图正确的是( )
6．如图甲是日常使用的手电筒，图乙是该手电筒的电路图，请将此电路图补充完整．

知识点4　通路　断路　短路

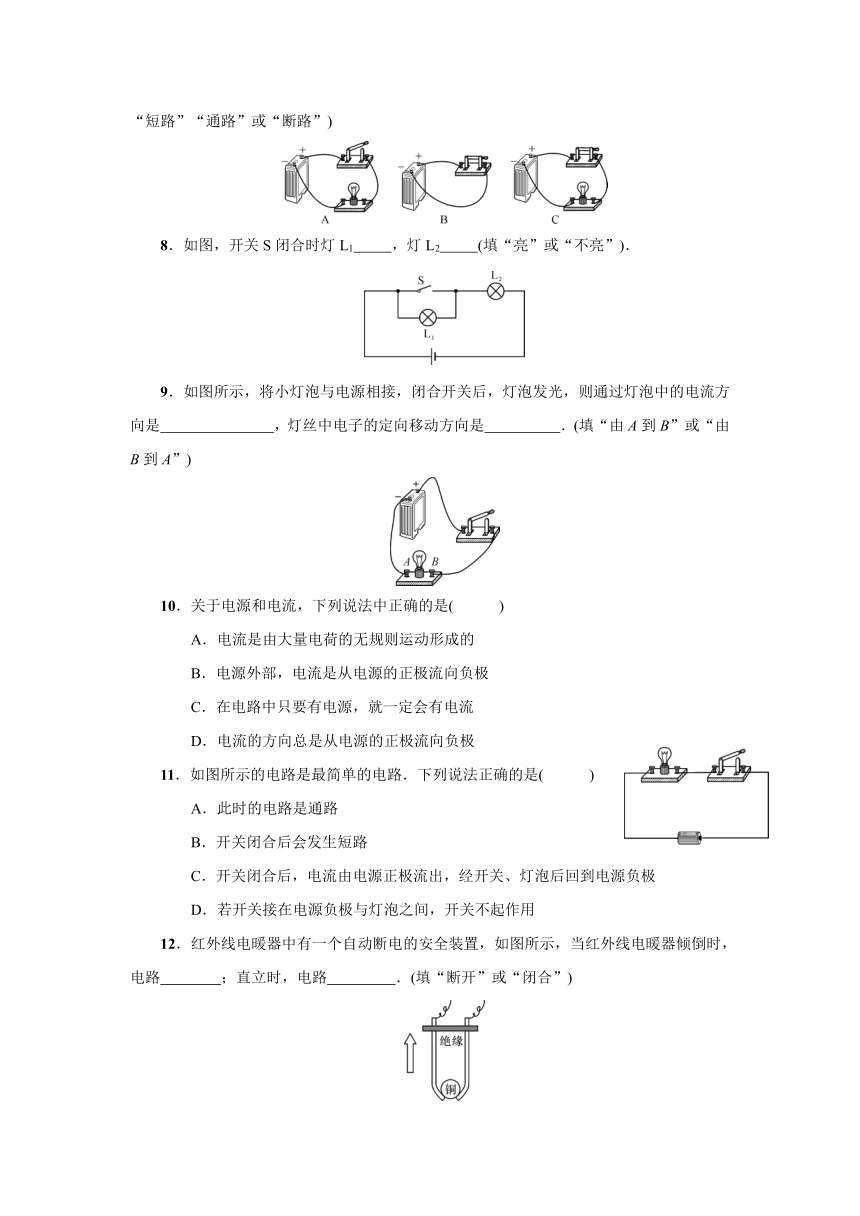

7．如图所示电路连接情况中：A属于 ，B属于 ，C属于 ．(填“短路”“通路”或“断路”)
8．如图，开关S闭合时灯L1 ，灯L2 (填“亮”或“不亮”)．
9．如图所示，将小灯泡与电源相接，闭合开关后，灯泡发光，则通过灯泡中的电流方向是 ，灯丝中电子的定向移动方向是 ．(填“由A到B”或“由B到A”)
10．关于电源和电流，下列说法中正确的是( )
A．电流是由大量电荷的无规则运动形成的
B．电源外部，电流是从电源的正极流向负极
C．在电路中只要有电源，就一定会有电流
4347845213360D．电流的方向总是从电源的正极流向负极
11．如图所示的电路是最简单的电路．下列说法正确的是( )
A．此时的电路是通路
B．开关闭合后会发生短路
C．开关闭合后，电流由电源正极流出，经开关、灯泡后回到电源负极
D．若开关接在电源负极与灯泡之间，开关不起作用
12．红外线电暖器中有一个自动断电的安全装置，如图所示，当红外线电暖器倾倒时，电路 ；直立时，电路 ．(填“断开”或“闭合”)
13．如图是由一个小灯泡、一个发光二极管LED、两节干电池、一个开关组成的电路．闭合开关，小灯泡和LED发光，说明LED的正极是 (填“较长的引脚”或“较短的引脚”)．导线中电荷移动的方向为从 到 (填“A”或“B”)．
14．画出如图所示的实物电路对应的电路图．
知识点5 电荷和电流方向的辨析
15．如图甲所示，验电器A带负电，B不带电．用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间(如图乙所示)，金属棒中( )　　　　　　　　　　　　　 　　　　　　　
甲 乙
A．电流方向由A到B　　　　　　　　　　　　B．电流方向由B到A
C．有电流但方向无法确定 D．始终无电流
16．如图所示，用一个带正电的物体a去接触不带电的验电器的金属球b时，金属球b也带上了正电，则下列说法正确的是( )
420751030480A．a上的一些电子转移到b上，瞬时电流方向b→a
B．b上的一些电子转移到a上，瞬时电流方向a→b
C．b上的一些电子转移到a上，瞬时电流方向b→a
D．a上的一些电子转移到b上，瞬时电流方向a→b
参考答案：
第2节　电流和电路
一、知识梳理：　　　　　　　　　　　　　　　　
1．电流
定　　义：电荷的__定向移动__形成电流．
方　　向：把__正电荷__定向移动的方向规定为电流的方向．在电源外部，电流从电源的__正__极经过用电器流向__负__极．
2．电路的构成
定　　义：由电源、__用电器__、开关和__导线__等元件组成的电流可以流过的路径叫做电路．
电　　源：提供__电能__的装置．
用 电 器：__消耗__电能的装置．
导　　线：__输送__电能．
开　　关：控制电路的__通断__．
电流的形成条件：只有电路__闭合__时，电路中才可能有持续电流．　　　　　　　　　　　　　　　
3．电路图
定　　义：用规定的符号表示电路连接的图叫做电路图．
几种常见电路元件的符号：电源____，开关____，灯泡____，电流表____，电压表____，电动机____，交叉相连的导线__、__．
4．通路、断路、短路
通　　路：指正常接通的电路，即用电器能够__工作__的电路．
断　　路：也叫开路．指电路中某处被切断，电路中没有电流，用电器__不工作__．
短　　路：直接用导线将__电源正、负极__连接起来的电路，叫做短路．电源被短路，电路中会有很大的电流，这是不允许的．
　　　　　　　　　　　　　　　　
二、练习：
1．A
2．B
3．C
4．C
5．D
6． 解：
7．A属于__断路__，B属于__短路__，C属于__通路__．
8．灯L1__不亮__，灯L2__亮__
9． __由B到A__， __由A到B__．
10．B
11．C
12． __断开__ __闭合__．
13． __较长的引脚__ __B__ __A__ ．
14．　解：
15．B
16．B
