2020-2021学年度教科版九年级物理上册一课一测——6章电热专练（计算）

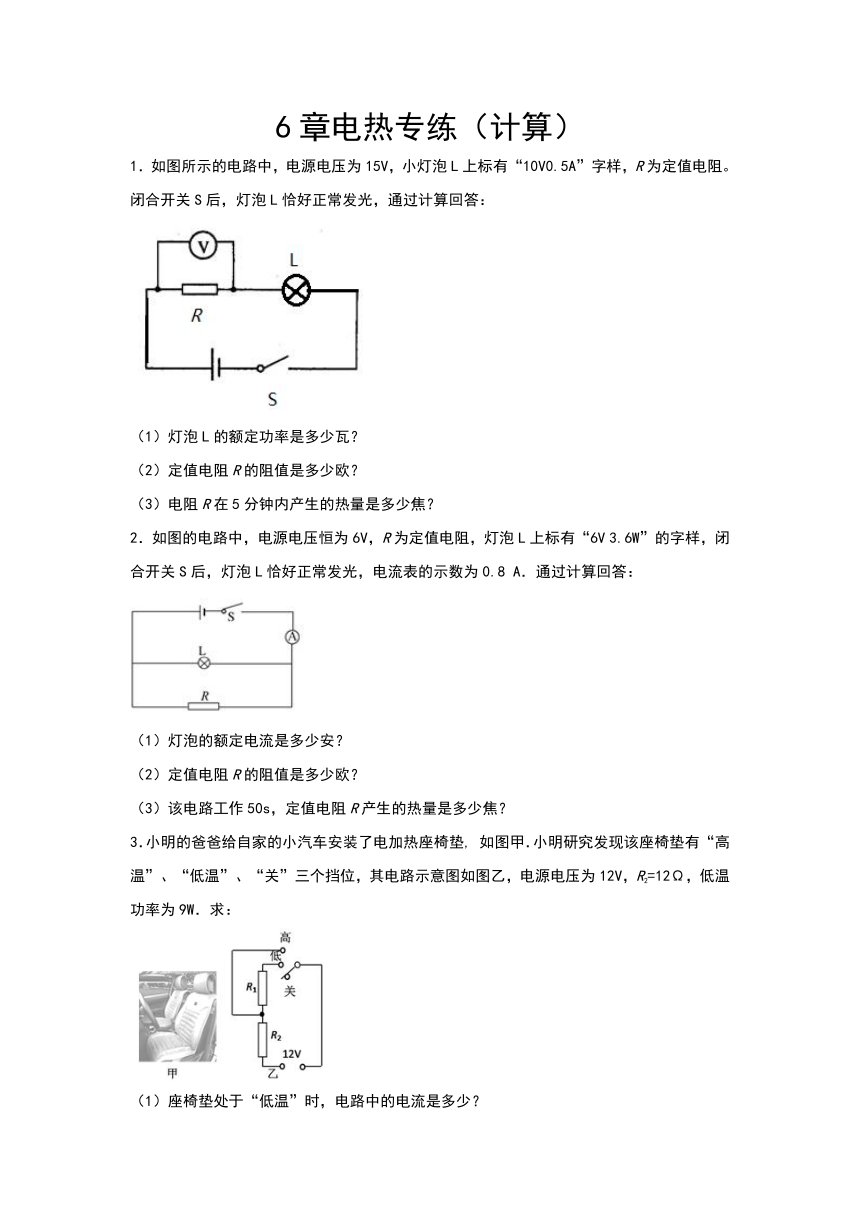

6章电热专练（计算）
1．如图所示的电路中，电源电压为15V，小灯泡L上标有“10V0.5A”字样，R为定值电阻。闭合开关S后，灯泡L恰好正常发光，通过计算回答：
（1）灯泡L的额定功率是多少瓦？
（2）定值电阻R的阻值是多少欧？
（3）电阻R在5分钟内产生的热量是多少焦？
2．如图的电路中，电源电压恒为6V，R为定值电阻，灯泡L上标有“6V
3.6W”的字样，闭合开关S后，灯泡L恰好正常发光，电流表的示数为0.8
A．通过计算回答：
（1）灯泡的额定电流是多少安？
（2）定值电阻R的阻值是多少欧？
（3）该电路工作50s，定值电阻R产生的热量是多少焦？
3．小明的爸爸给自家的小汽车安装了电加热座椅垫,
如图甲．小明研究发现该座椅垫有“高温”、“低温”、“关”三个挡位，其电路示意图如图乙，电源电压为12V，R2=12Ω，低温功率为9W．求：
（1）座椅垫处于“低温”时，电路中的电流是多少？
（2）加热片R1的阻值是多少？
（3）座椅垫处于“高温”挡时，功率是多少？高温挡5min能产生热量是多少J？

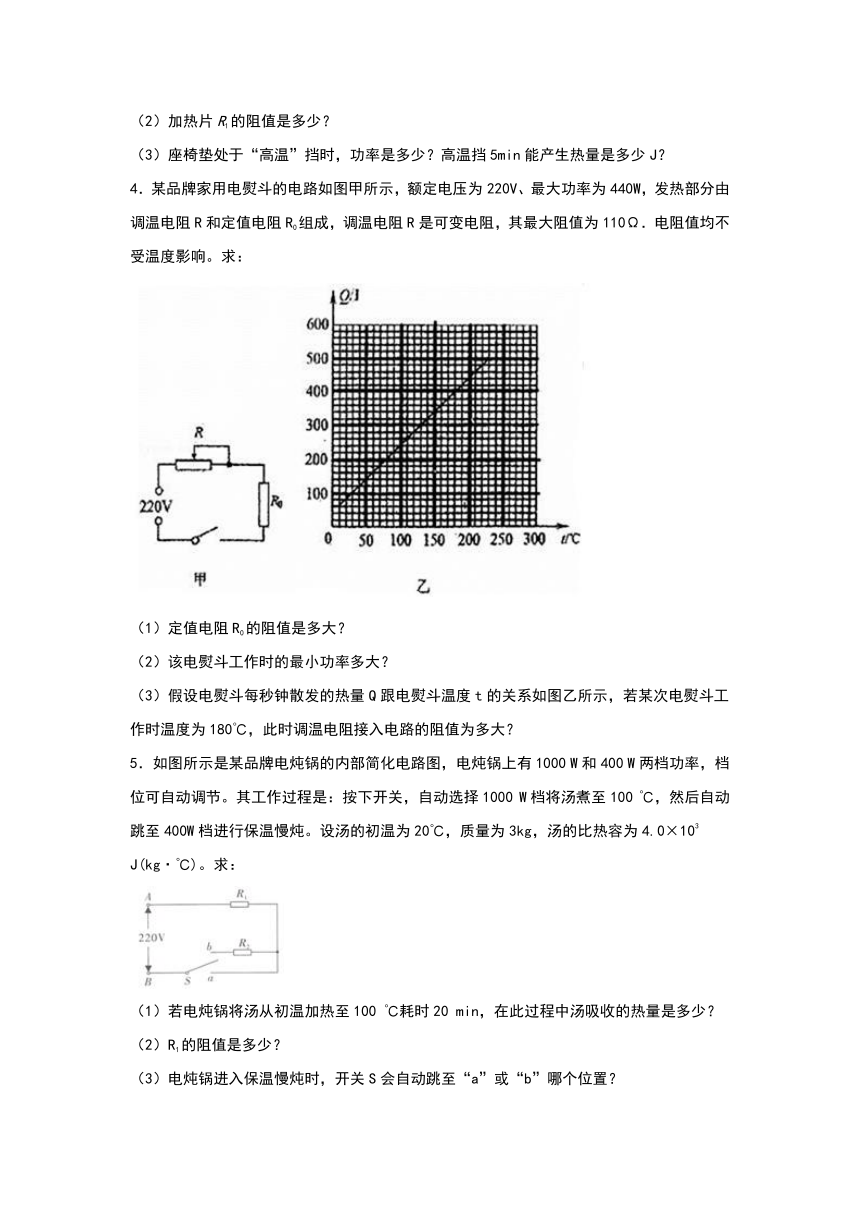

4．某品牌家用电熨斗的电路如图甲所示，额定电压为220V、最大功率为440W，发热部分由调温电阻R和定值电阻R0组成，调温电阻R是可变电阻，其最大阻值为110Ω．电阻值均不受温度影响。求：
（1）定值电阻R0的阻值是多大？
（2）该电熨斗工作时的最小功率多大？
（3）假设电熨斗每秒钟散发的热量Q跟电熨斗温度t的关系如图乙所示，若某次电熨斗工作时温度为180℃，此时调温电阻接入电路的阻值为多大？
5．如图所示是某品牌电炖锅的内部简化电路图，电炖锅上有1000
W和400
W两档功率，档位可自动调节。其工作过程是：按下开关，自动选择1000
W档将汤煮至100
℃，然后自动跳至400W档进行保温慢炖。设汤的初温为20℃，质量为3kg，汤的比热容为4.0×103
J(kg·℃)。求：
（1）若电炖锅将汤从初温加热至100
℃耗时20
min，在此过程中汤吸收的热量是多少？
（2）R1的阻值是多少？
（3）电炖锅进入保温慢炖时，开关S会自动跳至“a”或“b”哪个位置？

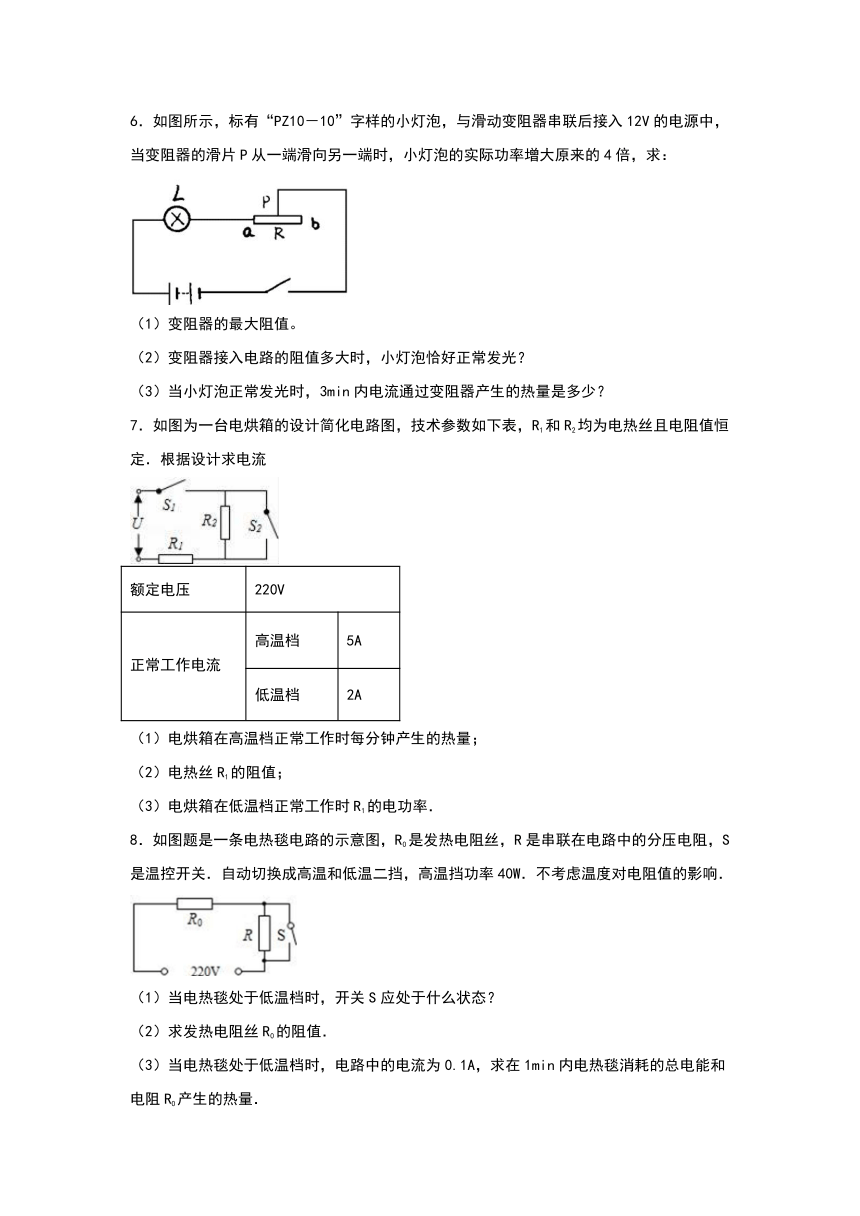

6．如图所示，标有“PZ10－10”字样的小灯泡，与滑动变阻器串联后接入12V的电源中，当变阻器的滑片P从一端滑向另一端时，小灯泡的实际功率增大原来的4倍，求：
（1）变阻器的最大阻值。
（2）变阻器接入电路的阻值多大时，小灯泡恰好正常发光？
（3）当小灯泡正常发光时，3min内电流通过变阻器产生的热量是多少？
7．如图为一台电烘箱的设计简化电路图，技术参数如下表，R1和R2均为电热丝且电阻值恒定．根据设计求电流
额定电压
220V
正常工作电流
高温档
5A
低温档
2A
（1）电烘箱在高温档正常工作时每分钟产生的热量；
（2）电热丝R1的阻值；
（3）电烘箱在低温档正常工作时R1的电功率．
8．如图题是一条电热毯电路的示意图，R0是发热电阻丝，R是串联在电路中的分压电阻，S是温控开关．自动切换成高温和低温二挡，高温挡功率40W．不考虑温度对电阻值的影响．
（1）当电热毯处于低温档时，开关S应处于什么状态？
（2）求发热电阻丝R0的阻值．
（3）当电热毯处于低温档时，电路中的电流为0.1A，求在1min内电热毯消耗的总电能和电阻R0产生的热量．
9．如图甲是小明家的养生壶。它有高温，中温、低温三个档位，如图乙是它工作电路图，图表是其部分参数，其中R1，R2为发热电阻，R2＝88Ω．求
额定电压
220V
低温的功率
275W
容量
3L
防烧干功能
有
（1）发热电阻R1的阻值是多少？
（2）该养生壶中温档时的电功率是多少？
（3）小明某次便汤时，在额定电压下用高温档加热3kg水，使其温度从20℃上升到100℃求烧开一壶水需要多长时间？[不计热量损失，c水＝4.2×103J/（kg?℃）
10．如图甲所示是小梦家的养生壶，它有高温、低温、保温三个功能，如表所示是其部分参数，如图乙所示是它的高温档和低温档的工作电路图，其中R1、R2为定值电阻，小梦某次煲汤时，先用高温档加热总质量为2kg的水和大米混合物，使其温度从20℃上升到100℃，然后换低档加热，最后保温，如图丙所示是工作信息图象．
（1）求该养生壶高温档正常工作时的电流；
（2）该养生壶用高档加热的效率是多少？[水和大米混合物的比热容c=4.2×103J/（kg?℃）]．
（3）根据图丙所示的信息求小梦本次煲汤一共消耗的电能．
11．如图所示的电路中，小灯泡上标有“”的字样，滑动变阻器R1的最大电阻为，R2为定值电阻，电源电压保持不变。当只闭合开关S、S2，滑动变阻器的滑片P在中点时，小灯泡正常发光（灯丝的电阻保持不变），求：
（1）小灯泡正常发光时的电阻；
（2）电源电压；
（3）当所有开关都闭合，滑片P滑到最左端时，电流表A1、A2的示数之比是3∶2，电阻R2在10s内产生的热量；
（4）小灯泡消耗的最小电功率（不能为0）。
12．如图所示，电源电压恒定不变，小灯泡L标有“2.5V
0.75W”的字样，R1、R2为定值电阻，其中R1＝25Ω，R2＝35Ω，当S1、S2都断开时，小灯泡正常发光。（忽略温度对电阻的影响）
(1)求电源电压；
(2)当S1闭合，S2断开时，求电流表示数的大小；
(3)当S1、S2都闭合时，求整个电路通电210s产生的热量。
13．在如图所示的电路中，电源电压可以调节，调节电源电压为4V，闭合开关S，电流表A、A1的示数分别为1.2A和0.8A。
(1)求此时通过电阻R2的电流；
(2)求电阻R2的阻值；
(3)重新调节电源电压后，闭合开关S，电流表A1的示数为1.2A，求1min内电流通过电阻R2产生的热量。
14．某物理兴趣小组设计了一个拉力传感器，工作原理如图所示。其中M、N均为绝缘材料，将N固定在地面上，P、Q间是可伸缩导线（电阻不计），弹簧上端M和滑动变阻器R2的滑片P固定在一起，电源电压为12V，拉力F竖直向上。闭合开关S，当拉力为10N时，电流表示数为1A，电压表示数为2V。
(1)拉力F为10N时，求R2接入电路的阻值大小；
(2)拉力F为10N时，求10s内R1产生的热量；
(3)已知拉力F的大小与滑动变阻器R2接入电路的阻值大小成正比例关系，即F=kR2，求k的数值，拉动M，当电压表示数为8V时，求拉力F的大小。
15．苏泊尔智能型电饭锅，如图甲所示，有加热、保温、断电的功能。内部简化的电路如图乙所示，开关S可根据设定在“1”、“2”、“3”挡之间自动转换，某次煮饭时电功率与时间的关系如图丙所示。求：
(1)当开关在什么状态时，电饭锅为加热档；
(2)电阻R1的阻值；
(3)煮饭25min产生的总热量
答案
1．（1）5W；（2）10Ω；（3）750J。
2．（1）0.6A；（2）30Ω；（3）60J。
3．0.75A
4Ω
12W
3600J
4．（1）110Ω（2）220W（3）11Ω
5．（1）9.6×105J；（2）48.4Ω；（3）S接b
6．（1）10；（2）2；（3）360J.
7．（1）6.6×104J；（2）44Ω；（3）176W．
8．（1）断开；（2）略；（3）726J
9．（1）88Ω（2）550W（3）916s
10．（1）2.5V
（2）81.5
（3）1.425J
11．（1）10Ω；（2）18V；（3）40.5J；（4）0.4W
12．(1)
13V；(2)
0.37A；(3)
2433.6J
13．(1)
0.4A；(2)
10Ω；(3)
216J
14．(1)2Ω；(2)100J；(3)5N/Ω，100N
15．(1)开关S接1时；(2)
；(3)
